Кулеры 7300 серии – битва за градусы!

На конкурс Glacial Tech.

И так, начнем!

Решив усовершенствовать кулер фирмы Glacial Tech, я написал статью о теоретическом подходе, но сейчас я хочу предложить практическую часть.

Тест проводился в закрытом корпусе. Для разогрева процессора использовалась утилита S&M, а для замера температуры SpeedFan. Измерялась не только скорость нагрева и температура, но и охлаждения. Оптимиза
ция системы не проводилась.

Тестовый стенд:

• Материнская плата – Asus A8N-E, bios 1011b;
• Видеокарта – NVIDIA GeForce 6600 GT (500/1000 MHz);
• Память – 512 MB NCP;
• Жёсткий диск – 120 Gb Seagate Barracuda (7200), 8Mb cache;
• Жёсткий диск – 40 Gb IBM;
• CD - Teac 40*;
• CR-RW\DVD NEC 1100A
• Кулер –Igloo 7300;
• Операционная система – WinXP SP1.

Имея в своем распоряжении Igloo 7300 Light и медную фольгу толщиной менее 1 мм, я предположил, что если сделать ряд ребер из меди между алюминиевыми то теплоотдача увеличится.

Приступим:

1.Режем фольгу, так чтобы длина полосок была равна длине радиатора, или больше, чтоб удобней было доставать. А высота в два раза больше высоты рёбер.
2.Сворачиваем полученную пластинку вдвое, это и есть новое ребро. Проделать эту операцию необходимо столько, сколько ребер вы хотите сделать, я вставлял их через одно, следовательно, мне понадобилось - 15.

3.Вставлять необходимо вниз той стороной, на которой изгиб.

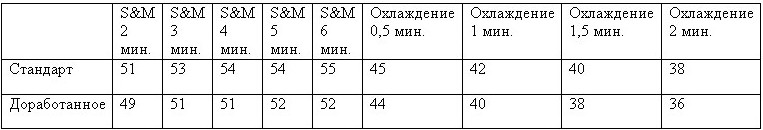

Сравнивая результаты с оригинальной системой получаем:



Получили превосходство над стандартной системой охлаждения 1 градус, конечно, это не то чего хотелось. Развивая эту идею, приходим к следующему:

1.Достаем все медные пластины, и на концах делаем раздвоение т.

2.Теперь всё ставим обратно.

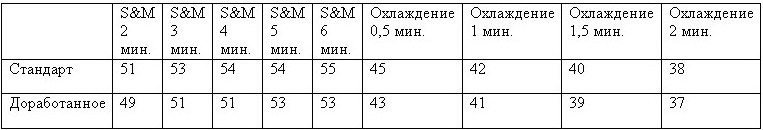

Получаем вот это:



Теперь минус 2 градуса при нагревании, но температура при охлаждении поменялась несильно. Решено оставить радиатор, как сделано, и перейти к изменению кулера.
1.Делаем верхнюю часть лопасти более острой с помощью напильника, это позволяет лопасти легче рассекать воздух.

2.Смазываем подшипник и “ножку”, [/big]не смейтесь[big], я смазывал кремом. Получилось на 400 оборотов в минуту больше, т.е. около 2800 (На саите Glacial Tech 2400). Правда может быть ещё получился и вольтмодинг, так как на всех дорожках я провел мягким карандашом.

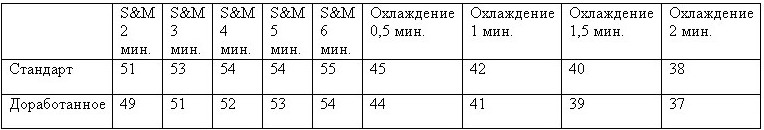

В итоге всего получаем:



Минус три градуса при нагревании, минус 2 при охлаждении.

Да, конечно грандиозного ничего не получилось, лишь домашнее усовершенствование, которое в промышленном использовании для Glacial Tech не годиться. Хотя над кулером, поработать не мешает. Необходимо использовать 0,25 амперные вместо 0,19 амперных крылатиков, это позволит увеличить скорость, где то до 3200 оборотов в минуту, а может и больше, и понизить температуру ещё на пару градусов.

P.S. Фоток нет т.к. и фотика нет!
