Обзор и тестирование видеокарты MSI GeForce RTX 2060 Super Ventus OC

Оглавление

Вступление

Нам давно известна стратегия NVIDIA на этот год: обновить почти всю линейку хорошо себя зарекомендовавших видеокарт Turing. Однако среди них есть как предполагаемые бестселлеры, так и потенциальные аутсайдеры рынка.

реклама

К счастью, GeForce RTX 2060 Super я бы отнес к одной из версий, к которым стоит присмотреться. А раз мы обращаем внимание на такие видеокарты, предлагаю ознакомиться с очередным представителем компании MSI – GeForce RTX 2060 Super Ventus OC.

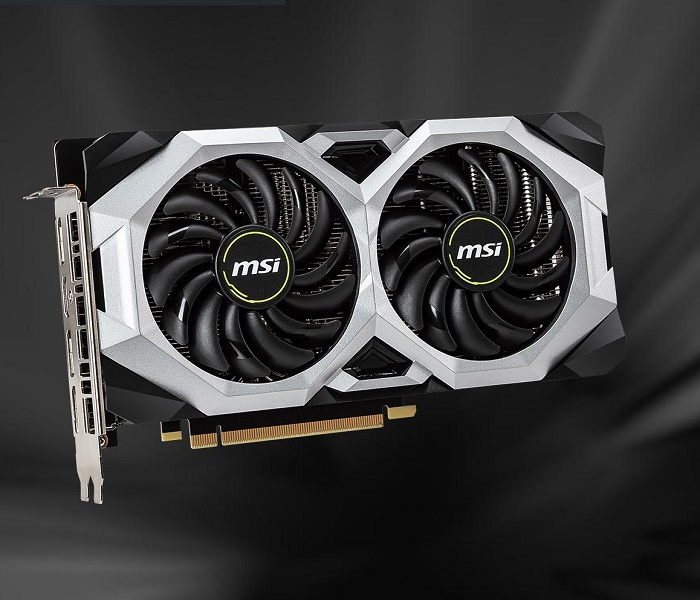

500x400  35 KB. Big one: 1024x820  91 KB

В портфолио MSI находится почти десяток вариаций на тему GeForce RTX 2060 Super – от самой простой версии Ventus до Gaming X. Последнюю мы уже рассматривали в обзоре ранее, а теперь сравним ее с доступной GeForce RTX 2060 Super Ventus OC.

Технические характеристики

Характеристика | Модель NVIDIA GeForce RTX 2060 Super MSI GeForce RTX 2060 Super Ventus OC
Кодовое имя TU106 TU106
Версия GPU Turing Turing
Техпроцесс, нм 12 12
Размер ядра/ядер, мм2 445 445
Количество транзисторов, млн 10 800 10 800
Частота ядра, МГц 1470
Частота ядра (Turbo), МГц 1650 1665
Ядер Cuda, шт. 2176 2176
Тензорных ядер, шт. 272 272
RT ядер, шт. 34 34
Текстурных блоков (TMU), шт. 136 136
Блоков растеризации (ROP), шт. 64 64
Тип памяти GDDR6 GDDR6
Эффективная частота памяти, МГц 3500 3500
Объем памяти, Гбайт 8 8
Шина памяти, бит 256 256
Пропускная способность памяти, Гбайт/с 448 448
Питание, разъемы Pin 1 x 8 1 x 8
Потребляемая мощность (2D/3D), Ватт -/175 -/175
CrossFire/Sli
Рекомендованная цена при анонсе, $ 399

Все, к чему свела компания MSI, можно описать одним словом – увеличенная частота GPU. Сюда же добавляем собственный дизайн печатной платы и системы охлаждения.

Стоит ли игра свеч? С одной стороны, точно да, потому что любая кастомная видеокарта партнера NVIDIA в девяти случаях из десяти оказывается быстрее референсной модели и при этом дешевле. С другой, мы также можем наблюдать относительное удешевление системы питания или ухудшение системы охлаждения.

Внешний вид и размеры

450x182  12 KB

Модель | Параметр A, мм B, мм C, мм D, мм A1, мм B1, мм C1, мм
MSI GeForce RTX 2060 Super Ventus OC 225 125 47 86 231 125 52

А – длина печатной платы, без учета системы охлаждения и планки портов видеовыходов.
В – ширина печатной платы, без учета контактов PCI-E и системы охлаждения.
С – высота от горизонтальной плоскости печатной платы до уровня верхней поверхности системы охлаждения.
D – диаметр вентилятора/ов по внешнему радиусу.

А1 – длина печатной платы, с учетом системы охлаждения (если выходит за пределы печатной платы) до планки портов видеовыходов.
В1 – ширина печатной платы, без учета контактов PCI-E, но с замером системы охлаждения (если выходит за пределы печатной платы).
С1 – высота, с учетом задней пластины (если есть)/винтов крепления радиатора до уровня верхней поверхности системы охлаждения. Если она ниже высоты задней планки портов видеовыходов, то измеряется высота до верхней точки планки.

Большинство производителей-партнеров NVIDIA стараются не менять конфигурацию видеовыходов, состоящую из трех портов DP и HDMI (DisplayPort v1.4 / HDMI 2.0b).

500x347  29 KB. Big one: 2500x1737  357 KB

Заявленная частота графического ядра GPU Boost Clock 1665 МГц.

Система питания

500x285  26 KB. Big one: 2500x1423  165 KB

Стандартная логическая схема питания видеокарт NVIDIA состоит из нескольких независимых цепей и контролирующей логики.

  • Питание порта USB C - классическая схема, состоящая из фазы питания и шим-контроллера, подключена к цепи балансировки (о ней позже);
  • Питание PCIe (иначе называется PLL Voltage - 1,8 В), пара фаз и шим-контроллер;
  • Питание графического ядра, схема типичная - одна цепь питания, стоящая до Vgpu преобразует +12 В в +5В, а далее шим-контроллер + N-количество фаз питания Vgpu преобразующие +5 В в требуемое для GPU напряжение;
  • Питание памяти, состоит из шим-контроллера и нескольких фаз;

реклама



Контролирующая логика
  • Состоит из 1-2 контроллеров (обычно On 45491), они отслеживают через шунты потребляемую мощность из 6-8 pin разъемов и с линии PCIe.
  • Балансирующая логика цепей питания. Чтобы видеокарта не смогла потребить больше положенного, NVIDIA ввела несколько цепей балансирующих нагрузку. Логика контролирует Pin-коннекторы и шину PCIe. Может перемещать нагрузку между 3 источниками. Обычно стоит пара микросхем uP9651.

Надо добавить, что с новым поколением видеокарт NVIDIA запретила партнерам самостоятельно менять предельное энергопотребление, задав им четкие рамки дозволенного. В ряде исключительных случаев партнеры запрашивают измененную прошивку BIOS с корректированными значениями TDP.

К тому же теперь нельзя размещать на печатной плате элементы, способствующие снятию защит; иными словами, официальный разгон сильно ограничен. И впридачу нельзя маркировать измерительные площадки точными надписями (Vgpu, Vmem и тому подобными). Поэтому пусть у ряда партнеров и предусмотрены площадки, но вместо названий там присутствуют странные буквосочетания. А снятие защит формально есть, но без пояснений, какие цепи стоит замыкать или размыкать.

Для оценки лимитов TDP советую пользоваться встроенными средствами диагностики NVIDIA. Легче всего использовать командную строку nvidia-smi. Более подробную информацию о доступных командах можно подчерпнуть из описания NVIDIA System Management Interface. Вы можете извлечь данные о текущем лимите TDP, минимальном и максимальном введя соответствующие команды.

Например, наиболее актуальная для нас информация запрашивается чрезвычайно легким набором строк bat файла в папке C:\Program Files\NVIDIA Corporation\NVSMI

реклама

echo on
cd C:\Program Files\NVIDIA Corporation\NVSMI
nvidia-smi -i 0 --format=csv --query-gpu=power.limit
Pause

Вместо power.limit можно подставить запросы:

  • power.default_limit
  • power.min_limit
  • power.max_limit.

Печатная плата

500x314  36 KB. Big one: 2500x1568  840 KB

Классическое распределение элементов на плате, где VRM отнесен в конец и охлаждается индивидуальным радиатором. Система питания, кстати, с точностью повторяет рекомендованную NVIDIA схемой, поэтому я ее отношу к клонам референсного дизайна с измененными мосфетами. Естественно на обоих источниках питания платы установлены шунты для замера потребления и балансирной микросхемой, а теперь подробнее…

реклама

500x343  58 KB. Big one: 2500x1714  1288 KB

Питание ГП выполнено по схеме 5 фаз. Для этого установлены парные Мосфеты Power Clip MOSFET FDPC5018SG компании ON Semiconductor. Максимальная отдача до 32А, а управляет ими шим-контроллер On NCP 81610. В перечне функций находится немало интересных характеристик, но в целом все, что нужно знать – это поддержка до восьми фаз с частотой до 1.2 МГц.

Характеристики:

  • Compliant with NVIDIA OVR4i+ Specifications;
  • Supports up to 8 Phases;
  • 2.8 V to 20 V Supply Voltage Range:
  • 250 kHz to 1.2 MHz Switching Frequency (8 Phase);
  • Power Good Output;
  • Under Voltage Protection (UVP);
  • Over Voltage Protection (OVP);
  • Per Phase Over Current Limiting (OCL);
  • System Over Current Protection (OCP);
  • Startup into Pre Charged Loads while Avoiding False OVP;
  • Configurable Load Line;
  • High Performance Operational Error Amplifier;
  • True Differential Current Balancing Sense Amplifiers for Each Phase;
  • Phase-to-Phase Dynamic Current Balancing;
  • Current Mode Dual Edge Modulation for Fast Initial Response to;
  • Transient Loading;
  • Power Saving Interface (PSI);
  • Automatic Phase Shedding with User Settable Thresholds;
  • PWM_VID and I2C Control Interface.

Для питания памяти используется две фазы с ШИМ-контроллером uP 1666Q. Это обновленный контроллер uP, который обладает целым списком достоинств: поддерживает стандарт NVIDIA Open VReg Type-2+ PWMVID, поддержка до двух фаз, интегрировано два драйвера мосфетов, программируемые защиты, мониторинг выходных токов, поканальное ограничение силы тока, общее ограничение, различные защиты от перегрева и КЗ.

500x334  33 KB. Big one: 2500x1668  481 KB

реклама

Третья микросхема от ON Semiconductor – это механизм оценки энергопотребления и выполнена в виде чипа On 45491. Балансирующей логики на видеокарте нет из-за всего одного существенного источника питания – 8Pin.

500x299  41 KB. Big one: 2500x1496  830 KB

С обратной стороны поместили несколько танталовых конденсаторов для сглаживания пульсаций питания GPU.

500x414  50 KB. Big one: 2000x1655  860 KB

В видеокарте установлена третья версия графического ядра TU106. Теперь NVIDIA не выпускает ни одного полноценного TU106, т.к. последний ставился на RTX 2070, а с момента появления 2070 Super первая версия просто исчезла из поставок.

реклама

500x377  52 KB. Big one: 2500x1885  1045 KB

Примечательно, что вся система питания полностью повторяет таковую у версии Gaming X от MSI. Все удешевление пришлось на количество используемых фаз (5 вместо 6), а некоторые скажут, что используются иные катушки и конденсаторы и будут правы, но лишь отчасти. Все эти изменения вряд ли можно отнести к существенным, потому как обе видеокарты имеют номинальную мощность в 175 ватт с расширением до 185 ватт, чего для 2060 Super явно мало.

Система охлаждения

500x302  33 KB. Big one: 2500x1532  662 KB

Как всегда, MSI прибегает к охлаждению под названием TwinFrozr и сейчас это 7 эволюция. Для серии Ventus охлаждение TwinFrozr не предусмотрено, поэтому MSI упоминает лишь об вентиляторах TORX FAN 2.0.

реклама

500x302  24 KB. Big one: 2500x1510  755 KB

Нас же интересует сам радиатор, т.к. его высота не превышает стандартную высоту 2 занимаемых слотов. А раз используются похожие вентиляторы для всех моделей, то это означает лишь одно – радиатор весьма компактен.

500x346  39 KB. Big one: 2500x1641  615 KB

В его основании задействованы 4 тепловых трубки с прямым контактом. Средняя толщина радиатора едва превышает 18 мм. Плотность ребер весьма впечатляющая.

500x346  35 KB. Big one: 2500x1728  591 KB

реклама

Кстати, микросхемы памяти контактируют с радиатором через термопрокладки, увы размер их не превышает половины размера каждой микросхемы.

500x314  36 KB. Big one: 2500x1568  840 KB

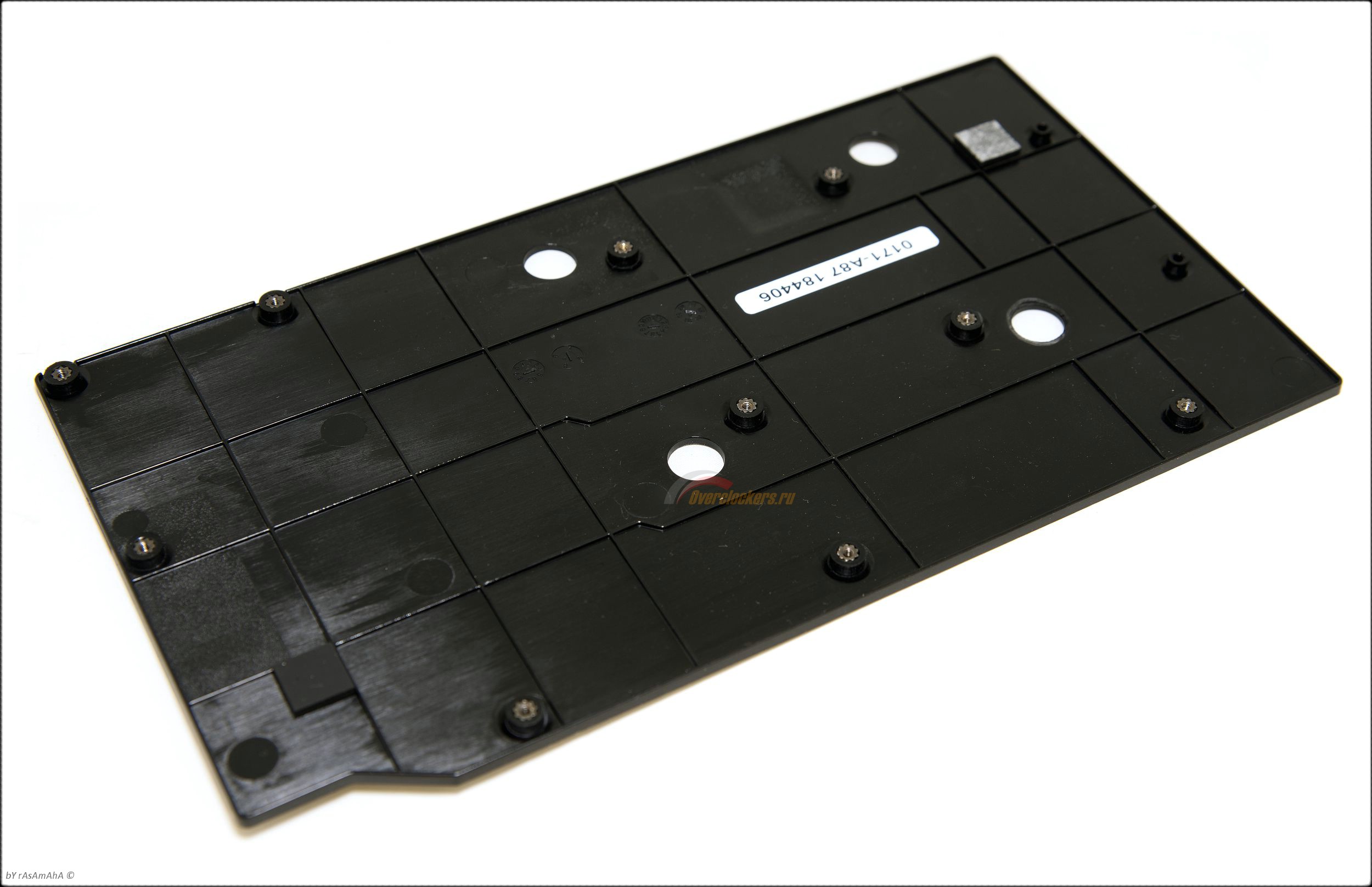

Система питания накрыта радиатором. Обратная сторона печатной платы скрыта от глаз пластиковой защитой!

500x323  21 KB. Big one: 2500x1616  305 KB

В какой-то момент MSI действительно стала устанавливать пластиковый кожух. И хотя это никак не повлияло на работу видеокарты, просто примите этот факт и не удивляйтесь.

500x348  21 KB. Big one: 2500x1739  317 KB

Оба вентилятора диаметром 86 мм и управляются раздельно. Таким образом видеокарта может автоматически и независимо выставлять разные обороты для них под разными нагрузками.

Тестовый стенд

Конфигурация:

500x400  68 KB. Big one: 2500x1999  914 KB

  • Материнская плата: ASUS ROG Maximus XI Hero (Intel Z390, LGA 1151 v2);
  • Процессор: Intel Core i9-9900К;
  • Система охлаждения: система водяного охлаждения:
    • Alphacool NexXxoS Monsta 360;
    • Scythe Minebea Silent IC 2000 об/мин x3;
    • EK-XRES 140 Revo D5 PWM;
    • EK-Supremacy EVO;
    • Шланги 15/19;
  • Термоинтерфейс: Arctic Cooling МХ-2;
  • Оперативная память: DDR4, 3400 CL16, 2 x 8 Гбайт;
  • Накопители:
    • SSD Intel Optane 905P 480 Гбайт;
    • SSD Samsung 960 Evo, 500 Гбайт;
    • SSHD Seagate Desktop 4 Тбайт;
  • Блок питания: Corsair AX1500i Digital, 1500 Ватт.

Программное обеспечение:

  • Операционная система: Microsoft Windows 10 x64.

Перечень контрольно-измерительных приборов и инструментов:

  • Шумомер: Center 320;
  • Мультиметр: Fluke 289;
  • Тарификатор электроэнергии: E305EMG.

Разгон

Для оценки поведения видеокарт в номинальном режиме обратимся к более чем часовому стресс-тесту стабильности 3DMark, параллельно соберем данные с графического ядра, а также значения частот памяти, энергопотребления и температур. Объединяем полученные данные в единые графики и видим, насколько точно соответствуют заводские характеристики реальным цифрам, и что происходит с важными показателями при разгоне.

MSI GeForce RTX 2060 Super Ventus OC сравнивать будем с MSI GeForce RTX 2060 Super Gaming X OC временами добавляя в таблицу ранее протестированные карты RTX 2060.

Частота ядра.

500x218  42 KB. Big one: 1135x495  42 KB

В целом частота GPU на видеокарте гуляет за нагрузкой в рамках, отведенных ей ватт. В целом при увеличении TDP со 175 до 185 ватт принесло сверху 100 МГц средней частоты. Увы, частоты Gaming X даже с разгоном Ventus догнать едва смогла и все дело в правильной версии прошивки BIOS. Для Ventus существует куча ограничений, поэтому выбирая видеокарту под разгон лучше присмотреться к иным вариантам, либо рискнуть и прошить BIOS Gaming X OC, но и в этом случае Boost частоты сместятся всего на 50 МГц вверх. Иными словами, если и есть процедура тщательного тестирования потенциала GPU, то MSI ей воспользовалась в полном объеме.

500x236  59 KB. Big one: 661x312  23 KB

Память стандартно работает на частоте 1750 МГц, предельной частотой в разгоне стала величина 2000 МГц. Среди видеокарт без приставки Super частоты в разгоне были выше, но сравнивать их не совсем корректно из-за разных по-сути GPU. В 2060 Super устанавливают более «толстый» ГП.

Энергопотребление.

500x216  25 KB. Big one: 1135x492  39 KB

С номинальными настройками энергопотребление составляет от 166 до 178 ватт (в среднем 173 ватта). После увеличения частоты ГП и памяти не превышает в пике 190 ватт (мин 178 ватт, среднее 183 ватта, макс 190 ватта). Как мы видим результат без разгона сопоставим со старшей версией этой видеокарты – Gaming X OC, однако энергопотребление в среднем на 10-15 ватт больше обыкновенных RTX 2060.

К сожалению, максимальный лимит TDP составил всего 190 ватт в пике или 185 ватт в среднем. Плюс не самый удачный в плане разгона GPU и вот на выходе получилась видеокарта с энергопотреблением в разгоне 183 ватта и средней частотой всего 1905 МГц.

500x234  56 KB. Big one: 666x312  22 KB

Максимальная температура GPU.

500x216  17 KB. Big one: 1135x492  21 KB

Интересно, почему же Ventus OC греется как с разгоном так и без совершенно одинаково? А секрет в оборотах вентиляторов и преследуемой температурой в настройках BIOS. В прошивке жестко указана требуемая максимальная температура GPU от сюда и четкое соблюдение настройки. И хотя сама по себе цифра 65С в праве считаться хорошим результатом важно, как она была достигнута….

Обороты вентиляторов.

500x216  29 KB. Big one: 1135x492  34 KB

Дело в том, что MSI RTX 2060 Super Ventus OC управляет вентиляторами раздельно и они раскручиваются на разные обороты, вследствие чего совмещаются тональности вертушек. Обороты все еще далеки от запредельных 5700XT от AMD, но на фоне остальных видеокарт уровень шума слегка избыточен и составляет около 39,6-39,8 дБА без разгона и переваливает за отметку 40 дБА в разгоне.

Производительность 3D Mark

Настройки:

  • Предустановки: Port Royal, Fire Strike Ultra, Fire Strike Extreme, Fire Strike.

Futuremark 3DMark

Port Royal, Fire Strike Ultra, Fire Strike Extreme, Fire Strike
Графические баллы


Включите JavaScript, чтобы видеть графики

Учтите, что тестирование всех видеокарт кроме MSI GeForce RTX 2060 Super Gaming X и GeForce RTX 2060 Super Ventus OC происходило на старых драйверах. Точнее на драйверах, доступных на тот момент, поэтому результаты немного занижены.

Заключение

Плюсы MSI GeForce RTX 2060 Super Ventus OC::

  • Низкое энергопотребление в штатном режиме и разгоне;
  • Пассивный режим, в простое абсолютно бесшумна при температуре GPU ниже 35°C;
  • Термопрокладки на микросхемах видеопамяти;
  • Одна из самых доступных видеокарт MSI.

Может не устроить:

  • Выключение вентиляторов происходит на достаточно низкой температуре ~35-36°C;
  • В автоматическом режиме скорость вентиляторов не синхронизирована.

Минусы видеокарты:

  • Низкий запас мощности по лимиту TDP (всего 185 Вт);
  • Заметный по сравнению со старшими моделями уровень шума.

К достоинствам отнесем и сохранившиеся требования к энергопотреблению и свободному месту в корпусе – они те же, что и у GeForce RTX 2060, что автоматически подразумевает возможность установки в тесные системные блоки.

Дмитрий Владимирович aka Rasamaha


Выражаем благодарность:

  • Компании MSI за предоставленную на тест видеокарту MSI GeForce RTX 2060 Super Ventus OC.
  • А также лично donnerjack за помощь в подготовке материала.
