Обзор и тест видеокарты MSI GeForce RTX 2060 Super Gaming X

Оглавление

Вступление

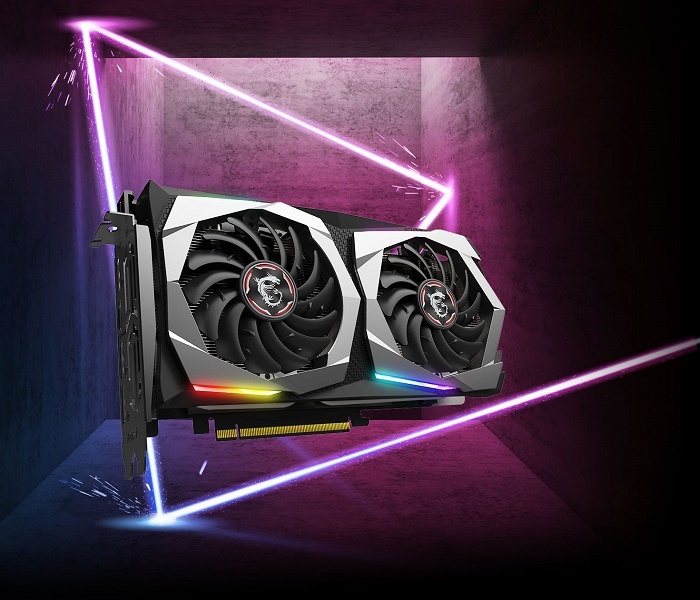

В то время пока идет жаркая дискуссия между сторонниками «красных» и «зеленых», на прилавках магазинов появляются видеокарты GeForce RTX 2060 серии Super, которым пора уделить внимание. Мы изучим одну из новинок сезона – MSI GeForce RTX 2060 Super Gaming X.





Неспроста же при разработке модели эталонного дизайна инженеры NVIDIA оставили место под две микросхемы памяти? Менее года спустя GeForce RTX 2060 наконец-то приобрела законченную формулу с повышенными частотами и увеличенным числом исполнительных устройств.

500x268  26 KB. Big one: 2500x1340  339 KB

Стоило ли того ожидание?

Технические характеристики

Характеристика | Модель NVIDIA GeForce RTX 2060 Super MSI GeForce RTX 2060 Super Gaming X
Кодовое имя TU106 TU106
Версия GPU Turing Turing
Техпроцесс, нм 12 12
Размер ядра/ядер, мм2 445 445
Количество транзисторов, млн 10800 10800
Частота ядра, МГц 1470
Частота ядра (Turbo), МГц 1650 1695
Ядер Cuda, шт. 2176 2176
Тензорных ядер, шт. 272 272
RT ядер, шт. 34 34
Текстурных блоков (TMU), шт. 136 136
Блоков растеризации (ROP), шт. 64 64
Максимальная скорость закраски, Гпикс/с 152 161
Максимальная скорость выборки текстур, Гтекс/с 224.4 224.4
Тип памяти GDDR6 GDDR6
Эффективная частота памяти, МГц 3500 3500
Объем памяти, Гбайт 8 8
Шина памяти, бит 256 256
Пропускная способность памяти, Гбайт/с 448 448
Питание, разъемы Pin 1 x 8 1 x 8
Потребляемая мощность (2D/3D), Ватт -/175 -/175
CrossFire/Sli
Рекомендованная цена при анонсе, $ 399





В версии MSI вы вряд ли найдете массу изменений в технических характеристиках, компания даже не заявляет базовую частоту, однако частота Boost поднята на 45 МГц относительно референсной видеокарты, что вполне оправданно из-за полного соответствия энергопотребления.

Дело в том, что, при увеличении частоты ГП невозможно вписаться в заданные характеристики, поэтому мы обязательно посмотрим на лимит, который установили разработчики MSI для Gaming X.

Внешний вид и размеры

450x182  12 KB





Модель | Параметр A, мм B, мм C, мм D, мм A1, мм B1, мм C1, мм
MSI GeForce RTX 2060 Super Gaming X 233 125 47 86 248 128 52

А – длина печатной платы, без учета системы охлаждения и планки портов видеовыходов.
В – ширина печатной платы, без учета контактов PCI-E и системы охлаждения.
С – высота от горизонтальной плоскости печатной платы до уровня верхней поверхности системы охлаждения.
D – диаметр вентилятора/ов по внешнему радиусу.

А1 – длина печатной платы, с учетом системы охлаждения (если выходит за пределы печатной платы) до планки портов видеовыходов.
В1 – ширина печатной платы, без учета контактов PCI-E, но с замером системы охлаждения (если выходит за пределы печатной платы).
С1 – высота, с учетом задней пластины (если есть)/винтов крепления радиатора до уровня верхней поверхности системы охлаждения. Если она ниже высоты задней планки портов видеовыходов, то измеряется высота до верхней точки планки.

Большинство производителей-партнеров NVIDIA стараются не менять конфигурацию видеовыходов, состоящую из трех портов DP, HDMI (DisplayPort v1.4 / HDMI 2.0b).





500x375  31 KB. Big one: 2500x1873  469 KB

Заявленная частота графического ядра в режиме GPU Boost Clock – 1695 МГц.

Система питания

500x285  26 KB. Big one: 2500x1423  165 KB

Стандартная логическая схема питания видеокарт NVIDIA состоит из нескольких независимых цепей и контролирующей логики.

  • Питание порта USB C - классическая схема, состоящая из фазы питания и шим-контроллера, подключена к цепи балансировки (о ней позже);
  • Питание PCIe (иначе называется PLL Voltage - 1,8 В), пара фаз и шим-контроллер;
  • Питание графического ядра, схема типичная - одна цепь питания, стоящая до Vgpu преобразует +12 В в +5В, а далее шим-контроллер + N-количество фаз питания Vgpu преобразующие +5 В в требуемое для GPU напряжение;
  • Питание памяти, состоит из шим-контроллера и нескольких фаз.







Контролирующая логика
  • Состоит из 1-2 контроллеров (обычно NCP45491), они отслеживают через шунты потребляемую мощность из 6-8 pin разъемов и с линии PCIe.
  • Балансирующая логика цепей питания. Чтобы видеокарта не смогла потребить больше положенного, NVIDIA ввела несколько цепей балансирующих нагрузку. Логика контролирует Pin-коннекторы и шину PCIe. Может перемещать нагрузку между 3 источниками. Обычно стоит пара микросхем uP9651.

Надо добавить, что с новым поколением видеокарт NVIDIA запретила партнерам самостоятельно менять предельное энергопотребление, задав им четкие рамки дозволенного. В ряде исключительных случаев партнеры запрашивают измененную прошивку BIOS с корректированными значениями TDP.

К тому же теперь нельзя размещать на печатной плате элементы, способствующие снятию защит; иными словами, официальный разгон сильно ограничен. И впридачу нельзя маркировать измерительные площадки точными надписями (Vgpu, Vmem и тому подобными). Поэтому пусть у ряда партнеров и предусмотрены площадки, но вместо названий там присутствуют странные буквосочетания. А снятие защит формально есть, но без пояснений, какие цепи стоит замыкать или размыкать.

Для оценки лимитов TDP советую пользоваться встроенными средствами диагностики NVIDIA. Легче всего использовать командную строку nvidia-smi. Более подробная информация о доступных командах можно подчерпнуть из описания NVIDIA System Management Interface. Вы можете извлечь данные о текущем лимите TDP, минимальном и максимальном введя соответствующие команды.

Например, наиболее актуальная для нас информация запрашивается чрезвычайно легким набором строк bat файла в папке C:\Program Files\NVIDIA Corporation\NVSMI



echo on
cd C:\Program Files\NVIDIA Corporation\NVSMI
nvidia-smi -i 0 --format=csv --query-gpu=power.limit
Pause

Вместо power.limit можно подставить запросы:

  • power.default_limit
  • power.min_limit
  • power.max_limit.

Печатная плата

500x325  43 KB. Big one: 2500x1625  988 KB

Запасенные впрок два посадочных места на печатной плате теперь заняты микросхемами памяти. Общий объем вырос до 8 Гбайт. Увеличенная ширина печатной платы используется под систему питания.



Впрочем, тут нет никаких хитростей – MSI использует классическую схему питания с двумя источниками (PCIe + 8Pin) с шунтами для замера потребления и балансирной микросхемой, а теперь подробнее…

500x402  75 KB. Big one: 2500x2010  1476 KB

Питание графического процессора выполнено по схеме 6 фаз. Для этого установлены парные Мосфеты Power Clip MOSFET FDPC5018SG компании ON Semiconductor. Максимальная отдача до 32 А, а управляет ими шим-контроллер On NCP 81610.

В перечне функций находится немало интересных характеристик, но в целом все, что нужно знать – это поддержка до восьми фаз с частотой до 1.2 МГц.

Характеристики:

  • Compliant with NVIDIA OVR4i+ Specifications;
  • Supports up to 8 Phases;
  • 2.8 V to 20 V Supply Voltage Range:
  • 250 kHz to 1.2 MHz Switching Frequency (8 Phase);
  • Power Good Output;
  • Under Voltage Protection (UVP);
  • Over Voltage Protection (OVP);
  • Per Phase Over Current Limiting (OCL);
  • System Over Current Protection (OCP);
  • Startup into Pre?Charged Loads while Avoiding False OVP;
  • Configurable Load Line;
  • High Performance Operational Error Amplifier;
  • True Differential Current Balancing Sense Amplifiers for Each Phase;
  • Phase-to-Phase Dynamic Current Balancing;
  • Current Mode Dual Edge Modulation for Fast Initial Response to;
  • Transient Loading;
  • Power Saving Interface (PSI);
  • Automatic Phase Shedding with User Settable Thresholds;
  • PWM_VID and I2C Control Interface.



Для питания памяти используется две фазы с ШИМ-контроллером uP 1666Q. Это обновленный контроллер uP, который обладает целым списком достоинств: поддерживает стандарт NVIDIA Open VReg Type-2+ PWMVID, поддержка до двух фаз, интегрировано два драйвера мосфетов, программируемые защиты, мониторинг выходных токов, поканальное ограничение силы тока, общее ограничение, различные защиты от перегрева и КЗ.

Третья микросхема ON Semiconductor – это механизм оценки энергопотребления и выполнена в виде чипа On 45491. Балансирующей логики на видеокарте нет из-за всего одного существенного источника питания – 8 Pin.

500x317  42 KB. Big one: 2500x1587  1035 KB

С обратной стороны поместили несколько танталовых конденсаторов для сглаживания пульсаций питания GPU.

500x402  57 KB. Big one: 2500x2011  1155 KB



В видеокарте установлена третья версия графического ядра TU106. Теперь NVIDIA не выпускает ни одного полноценного TU106, поскольку последний ставился на GeForce RTX 2070, а с момента появления GeForce RTX 2070 Super первая версия просто исчезнет с рынка.

Система охлаждения

500x326  36 KB. Big one: 2500x1631  664 KB

500x326  31 KB. Big one: 2500x1631  782 KB



Как всегда, MSI использует систему охлаждения под названием TwinFrozr, и сейчас это седьмая ревизия, или проще сказать – эволюция.

Скажем «Спасибо» инженерам, что не они не стали уменьшать толщину видеокарты, оставив толстый радиатор для охлаждения. Это легко заметить по фотографиям ниже.

500x475  35 KB. Big one: 2500x2376  619 KB

169x475  20 KB. Big one: 844x2376  335 KB



Благодаря широкой печатной плате под кожухом поместился радиатор с несколькими тепловыми трубками.

500x259  45 KB. Big one: 2500x1296  924 KB

Пусть их немного – всего 4 штуки, но проходят они через большинство ребер, которые для придания меньшего воздушного сопротивления вверху сделали волнистыми.

500x361  44 KB. Big one: 2500x1804  785 KB

Средняя толщина радиатора – похвальная и составляет не менее 27 мм. Плотность ребер весьма впечатляющая, осталось их хорошо продуть. Кстати, катушки контактируют с радиатором через термопрокладки, увы это их не избавило от шумности на переходных режимах.

500x337  38 KB. Big one: 2500x1685  1133 KB

Как память, так и мосфеты накрыты радиаторами простых форм. Да, они раздельные, их соединяет пластина с обратной стороны и она совсем не бутафорская.

500x289  22 KB. Big one: 2500x1446  374 KB

Небольшая ее часть снимает нагрев с зоны преобразователя напряжения. В действительности данная схема имеет право на жизнь, помогая небольшому радиатору VRM с передней стороны печатной платы.

500x340  24 KB. Big one: 2500x1699  451 KB

500x340  19 KB. Big one: 2500x1463  319 KB

Оба вентилятора диаметром 86 мм управляются отдельно. Таким образом видеокарта может автоматически и независимо выставлять разные обороты для них при разных нагрузках.

По этой причине у меня возник по мере тестирования ряд вопросов к MSI, но об этом чуть позже…

Тестовый стенд

Конфигурация:

500x430  68 KB. Big one: 2500x2152  948 KB

  • Материнская плата: ASUS ROG Maximus XI Hero (Intel Z390, LGA 1151 v2);
  • Процессор: Intel Core i7-8086К 4500 МГц (100 МГц х45);
  • Система охлаждения: система водяного охлаждения:
    • Alphacool NexXxoS Monsta 360;
    • Scythe Minebea Silent IC 2000 об/мин x3;
    • EK-XRES 140 Revo D5 PWM;
    • EK-Supremacy EVO;
    • Шланги 15/19;
  • Термоинтерфейс: Arctic Cooling МХ-2;
  • Оперативная память: DDR4, 3400 CL16, 2 x 8 Гбайт;
  • Накопители:
    • SSD Intel Optane 905P 480 Гбайт;
    • SSD Samsung 960 Evo, 500 Гбайт;
    • SSHD Seagate Desktop 4 Тбайт;
  • Блок питания: Corsair AX1500i Digital, 1500 Ватт.

Программное обеспечение:

  • Операционная система: Microsoft Windows 10 x64.

Перечень контрольно-измерительных приборов и инструментов:

  • Шумомер: Center 320;
  • Мультиметр: Fluke 289;
  • Тарификатор электроэнергии: E305EMG.

Разгон

Для оценки поведения видеокарт в номинальном режиме обратимся к более чем часовому стресс-тесту стабильности 3DMark, параллельно соберем данные с графического ядра, а также значения частот памяти, энергопотребления и температур. Объединяем полученные данные в единые графики и видим, насколько точно соответствуют заводские характеристики реальным цифрам, и что происходит с важными показателями при разгоне.

Пока готовится материал по референсной видеокарте NVIDIA GeForce RTX 2060 Super, сравнивать будем с GeForce RTX 2060.

Частота ядра.

500x216  55 KB. Big one: 1135x492  43 KB

В целом частота GPU на видеокарте гуляет за нагрузкой в рамках отведенных ей ватт. При увеличении TDP со 160 до 175 Вт принесло сверху 60 МГц частоты. Прибавьте сюда текстурные и блоки растеризации, а также Cuda ядра, и на выходе получится совершенно другой продукт, расположенный вблизи старой GeForce RTX 2070.

583x258  28 KB

Видеопамять стандартно работает на частоте 1750 МГц, предельной частотой в разгоне стала величина 2000 МГц.

Энергопотребление.

500x216  40 KB. Big one: 1135x492  45 KB

С номинальными настройками энергопотребление составляет от 168 до 180 Вт (в среднем 174 Вт). После увеличения частоты ГП и памяти не превышает в пике 190 Вт (мин 179 Вт, среднее 184 Вт, макс 190 Вт). Как мы видим, результат действительно превосходный и он демонстрирует отличную энергоэффективность видеокарты в целом.

Удивляет еще тот факт, что зажатая сверху MSI GeForce RTX 2060 Super умудряется показывать лучший результат среди GeForce RTX 2060, ранее протестированных на этом же стенде. К сожалению, максимальный лимит TDP составил всего 107% от номинальных 175 Вт.

И это совершенно недопустимо для видеокарты серии Gaming X, или у меня есть 2 предположение, что над лимитами установлен зоркий надзор со стороны NVIDIA. Таким образом GeForce RTX 2060 Super не сможет угрожать позициям GeForce RTX 2070 и GeForce RTX 2070 Super.

В любом случае делать выводы, основываясь на результатах тестирования только одной видеокарты, пока рано.

581x266  24 KB

Максимальная температура GPU.

500x216  23 KB. Big one: 1135x492  25 KB

MSI GeForce RTX 2060 Super Gaming X оснащена неплохой системой охлаждения, поэтому температура GPU в обоих режимах комфортная и не превышает 65°C. Осталось посмотреть на обороты вентиляторов.

Обороты вентиляторов.

500x216  30 KB. Big one: 1135x492  35 KB

На графике сложно найти кривые обоих режимов тестирования MSI GeForce RTX 2060 Super Gaming X, но я расскажу, что произошло…

500x216  20 KB. Big one: 1135x492  24 KB

В автоматическом режиме вентиляторы не синхронизированы, поэтому результатов шумности нет. Любое ручное изменение приводит к синхронизации первой и второй вертушек, но если не касаться ползунка, то первый вентилятор всегда будет работать на меньших оборотах.

Не уверен, что это фишка, скорее не успели обкатать на тестовом образце, и в версиях для розницы все приведут в порядок. Но факт остается фактом, в автоматическом режиме замеренный уровень шума системы охлаждения составил 34.5 дБА.

Производительность 3D Mark

Настройки:

  • Предустановки: Port Royal, Fire Strike Ultra, Fire Strike Extreme, Fire Strike.

Futuremark 3DMark

Port Royal, Fire Strike Ultra, Fire Strike Extreme, Fire Strike
Графические баллы

Учтите, что тестирование всех видеокарт, кроме MSI GeForce RTX 2060 Super Gaming X, происходило на старых драйверах. Точнее, на драйверах, доступных на тот момент, поэтому результаты немного занижены. Но, как показывают графики, MSI GeForce RTX 2060 Super Gaming X действительно догоняет GeForce RTX 2070 референсного образца.

Заключение

Плюсы MSI GeForce RTX 2060 Super Gaming X::

  • Низкое энергопотребление в штатном режиме и разгоне;
  • Пассивный режим, в простое абсолютно бесшумна;
  • Высокая базовая частота;
  • Термопрокладки на микросхемах памяти.

Может не устроить:

  • Выключение вентиляторов происходит при достаточно низкой температуре в районе 35-36°C;
  • В автоматическом режиме скорость вентиляторов не синхронизирована.

Минусы видеокарты:

  • Низкий запас мощности по лимиту TDP (всего 185 Вт).

На фоне штатной GeForce RTX 2060 новая модель MSI выглядит как минимум нормально, особенно с учетом внесенных разработчиками NVIDIA улучшений. Добавление блоков и увеличение объема памяти вкупе с ростом частот практически сравнивают видеокарту с референсной версией GeForce RTX 2070. При этом стоимость новинки явно ниже.

А требования по энергопотреблению и свободному месту в корпусе остались теми же, что и у GeForce RTX 2060, что автоматически подразумевает возможность установки в тесные системные блоки.

Дмитрий Владимирович aka Rasamaha


Выражаем благодарность:

  • Компании MSI за предоставленную на тест видеокарту MSI GeForce RTX 2060 Super Gaming X.
  • А также лично donnerjack за помощь в подготовке материала.

За кадром

500x381  67 KB. Big one: 2500x1905  1238 KB

500x419  70 KB. Big one: 2500x2094  1248 KB

500x370  41 KB. Big one: 2500x1851  577 KB

500x334  34 KB. Big one: 2500x1668  488 KB

500x213  25 KB. Big one: 2500x1066  406 KB
