Термоинтерфейсы: тестирование шести моделей термопаст Arctic, Gelid, Noctua и Sharkhan

Оглавление

Вступление

Пока компьютерное сообщество сотрясают новые процессоры Ryzen 3000 и графические ускорители Radeon RX 5700 компании AMD, поговорим о более приземленных вещах, а именно, термопастах.





Термоинтерфейс – это важный компонент между теплораспределительной крышкой или кристаллом и основанием системы охлаждения. Задачей любой термопасты является заполнение пустот и неровностей двух смежных поверхностей для повышения теплопроводных свойств, которые улучшают общие показатели эффективности отвода нагрева. За последнее десятилетие появилось огромное разнообразие моделей с различными качественными и количественными характеристиками, предоставляя пользователям большой выбор продуктов.

Прогнозируемо каждые несколько лет проводится сводное тестирование различных термоинтерфейсов, для выявления оптимальных и сбалансированных паст, способные быть достаточно эффективными для своих задач и доступными широкому кругу пользователей. Открытия случаются редко, и победители редко меняются. Но мы попытаемся разнообразить список моделей новыми участниками и актуальными новинками, которые оказались у меня на тестировании.

Arctic Cooling MX-4

Arctic Cooling MX-4 наиболее всем знакомая термопаста, появившаяся на свет в далеком 2010 году, сохраняющая свою актуальность, эффективность и популярность благодаря отличным качествам и доступности.

Данная модель поставляется в сине-голубой упаковке. На обратной стороне приведены точные замеры самими разработчиками, где основным испытуемым выступала видеокарта GeForce 8800 GT. Вы застали те далекие времена?





450x396  61 KB. Big one: 1500x1321  416 KB

Arctic Cooling MX-4 поставляется в прозрачном шприце, спрятанным за декоративной наклейкой, с обратной стороны которой имеется индикатор, позволяющий визуально отслеживать оставшийся объем. За практически десятилетнюю историю MX-4 не претерпела изменений.

Данная термопаста выпускается в шприцах массой 4 г и 20 г.

450x263  17 KB. Big one: 1500x877  134 KB

Заявленная теплопроводность у Arctic Cooling MX-4 остается одной из самых высоких среди термопаст – 8,5 Вт/м*К. Цвет пасты типичный для своего класса – серый, консистенция вязкая. MX-4 не содержит заметных примесей и комочков, является диэлектриком и сохраняет свои свойства на протяжении 8 лет.





450x289  52 KB. Big one: 1500x964  389 KB

Наносится Arctic Cooling MX-4 без каких-либо проблем как карточкой, лопаткой, так и простым пальцем. По сложности нанесения можно поставить 6 из 10.

450x247  42 KB. Big one: 1500x822  309 KB

Благодаря сбалансированной консистенции, отработанной годами, мы получаем равномерный отпечаток, что позволит использовать MX-4 для любых поверхностей.

450x347  29 KB. Big one: 1500x1158  249 KB





Gelid GC-Extreme

Термопаста Gelid GC-Extreme – это еще один успешный вариант термоиинтерфейса, сыскавший популярность среди пользователей. В зависимости от поставки модель может преподносится в шприце 3,5 г и баночке 10 г.

450x378  32 KB. Big one: 1500x1261  218 KB

Пестрая упаковка не содержит технические характеристик термоинтерфейса, только описание модели, но такого недостатка лишена версия со шприцом, где, разумеется, GC-Extreme на первом месте. ;)

450x281  40 KB. Big one: 1500x937  304 KB







Наиболее распространенная форма, выпускаемая в розницу – емкость с 10 граммами пасты. Для удобства нанесения Gelid GC-Extreme комплектуется лопаточкой.

450x282  11 KB. Big one: 1500x941  73 KB

По своим характеристикам Gelid GC-Extreme повторяет ранее рассмотренную MX-4 с заявленной теплопроводностью 8,5 Вт/м*К и серым цветом, который получил слегка светлый металлический оттенок.

450x252  39 KB. Big one: 1500x840  269 KB

Благодаря своим свойствам наносится Gelid GC-Extreme также легко. Сложность нанесения – 5 из 10.



450x272  41 KB. Big one: 1500x908  290 KB

После тестирования, данная модель продемонстрировала хороший отпечаток и распределение на основании кулера. Правда заметны более сухие участки после прогрева по краям, нежели это отмечалось у MX-4.

450x365  46 KB. Big one: 1500x1215  348 KB

Noctua NT-H1

Австрийский производитель кулеров Noctua выпускает и собственную термопасту для систем охлаждения, которая входит в комплект топовых продуктов компании.



Первая версия Noctua NT-H1 поставляется в фирменной бело-бежевой упаковке с отметками основных достоинств и особенностей. Не забываем, что перед нами еще один старожил, задающий тренд с аж далекого 2007 года.

450x439  59 KB. Big one: 1500x1464  453 KB

Для первого продукта Noctua NT-H1 не произвела фурора, но оказалась отличной термопастой и эффективным решением для использования в собственных продуктах. Модель поставляется в белом шприце массой 3,5 г и 10 г. Отличительной приятной особенностью является винтовой колпачок, что упрощает использование и предотвращает высыхание.

450x216  14 KB. Big one: 1500x721  112 KB

Производитель не указывает теплопроводность своего продукта, но указывает рабочий диапазон температур (от минус 50 до плюс 110 градусов Цельсия) и плотность 2,49 г/см3.



Noctua NT-H1 легко выдавливается, а получившийся «куличик» отлично держит форму. Цвет – серый, нанесение – 4 из 10. Отличный показатель! Удаляется она не менее легко. Производитель заявляет, что термоинтерфейс сохраняет свои свойства до пяти лет.

450x272  47 KB. Big one: 1500x907  327 KB

Данная термопаста отлично заполняет неровности и полностью покрывает теплораспределительную крышку.

450x296  46 KB. Big one: 1400x921  294 KB

Благодаря своей пластичности, Noctua NT-H1 при отличном прижиме практически полностью выдавливается за края основания кулера.



450x378  35 KB. Big one: 1500x1260  298 KB

Noctua NT-H2

Обновленный термоинтерфейс компании Noctua заставил себя ждать 12 лет, но разработчики чему-то научились и улучшили характеристики своего детища: как они сами заявляют, космических результатов ждать не стоит, но получить прибавку в эффективности 1-3°C получится. А для термопасты это неплохой показатель.

Noctua NT-H2 попала к нам в максимальной комплектации массой 10 г и набором штатных чистящих средств – салфетками NA-SCW1. Также доступна версия 3,5 г.

Согласно техническому описанию у новинки подросли качественные характеристики.



450x450  59 KB. Big one: 1500x1500  449 KB

Noctua NT-H2 в топовой версии поставляется в белом шприце 10 г и с тремя очищающими салфетками. Сохранен удобный закручивающийся колпачок. Производитель отмечает примерное применение для популярных процессорных разъемов:

  • До 60 использований с AM4 и LGA 1151;
  • До 9 использований с TR4.

450x302  26 KB. Big one: 1500x1006  185 KB

Теплопроводность модели Noctua NT-H2 также не известна, но доступны другие технические характеристики. Рабочий диапазон температур расширился до -50..+200°C, плотность – до 2,81 г,см3. Цвет пасты серый и стал едва светлее. Производитель заявляет, что новинка сохраняет свои свойства до 5 лет.

450x257  44 KB. Big one: 1500x855  301 KB



По субъективным ощущениям, процесс нанесения Noctua NT-H2 стал еще легче и можно поставить 3,5 из 10.

450x301  47 KB. Big one: 1400x937  297 KB

Отпечаток – ровный, вкраплений и примесей не отмечено. Но как показалось, термопаста оставила менее качественный отпечаток и слегка подсохла в центре.

450x361  39 KB. Big one: 1500x1202  311 KB

Sharkhan XTC-4

Темной лошадкой выступает новинка XTC-4 компании Sharkan. Это новый южнокорейский бренд, который только появляется на рынке, и стремящийся сразу же заявить о себе. Данный производитель публикуется впервые и хотелось бы поближе с ним познакомиться.

Sharkhan XTC-4 поставляется в непрозрачной упаковке с защелкой. На лицевой стороне отмечены основные достоинства модели – высокая теплопроводность, низкое термическое сопротивление, высочайшее качество и т.п. На обороте встречаем описание новинки, из приятного – русский перевод, и характеристики в отдельной таблице.

450x445  59 KB. Big one: 1500x1484  386 KB

Термопаста Sharkhan XTC-4 поставляется в прозрачном тюбике массой 4 г и 20 г, о котором поговорим позднее. Заявленная теплопроводность не рекордна на своем уровне и составляет 4,5 Вт/м*К, что ниже чем у MX-4 и GC-Extreme.

450x239  16 KB. Big one: 1500x798  106 KB

Для новинки заявлена плотность 2.6 г/см3, но ощущается термоинтерфейс при нанесении значительно вязче и приставучее. Это заметно уже при выдавливании его на крышку процессора, где он сохраняет густую форму.

450x285  45 KB. Big one: 1500x949  304 KB

В самом начале наносится Sharkhan XTC-4 сложнее, чем прошлые участники, но при размазывании лопаткой проявляется эффект пластичности, который облегчает процесс.

450x317  50 KB. Big one: 1500x1055  350 KB

По отпечатку видны характерная липкость и вязкость Sharkhan XTC-4, с другой стороны, это обеспечивает заполнение неровностей основания крышки и кулера.

450x378  36 KB. Big one: 1500x1261  310 KB

Старшая модель Sharkhan XTC-4 G20 поставляется в более габаритной упаковке.

450x470  57 KB. Big one: 1437x1500  385 KB

Комплектация включает дополнительно лопаточку и набор медицинских перчаток, чтобы не замарать руки.

450x297  10 KB. Big one: 1500x990  74 KB

Sharkhan XTC-4 G20 – это увесистая модель, поставляемая в шприце массой 20 г! Такого объема хватит на многократное использование и понравится сборщикам ПК, энтузиастам и конечно же авторам, которым приходится использовать термопасту в неимоверных количествах.

По характеристикам перед нами термоинтерфейс, который схож с изученным ранее, рассматривать его нет особого смысла, поэтому переходим к следующему участнику.

450x256  15 KB. Big one: 1500x853  106 KB

Дополнительной информации о новинках не так много, и лишь недавно появились официальные страницы продуктов: раз, два.

КПТ-8

Ее имя проговаривают шепотом, она считается избранной мира термопаст, о ней слагают легенды, ее использовали еще наши родители. Кто только не слышал предания о данной термопасте КПТ-8, сыскавшей популярность среди пользователей благодаря дешевизне и простоте распространения.

Производство КПТ-8 получило массовый характер и ее поставка, состав и характеристики заметно разнятся от даты партии и разработчика. Наш экземпляр мы приобрели в одном крупном сетевом магазине. Она поставляется в прозрачной упаковке, на обратной стороне которой отмечены ее основные характеристики и место производства: как я не старался, по данному адресу найти предприятие по изготовлению подобных продуктов мне не удалось.

430x450  48 KB. Big one: 1434x1500  385 KB

КПТ-8 поставляется в тюбике, баночке или как в нашем случае в прозрачном шприце массой 3 грамма. Специальная шкала позволяет ориентироваться по оставшемуся объему.

450x281  18 KB. Big one: 1500x937  122 KB

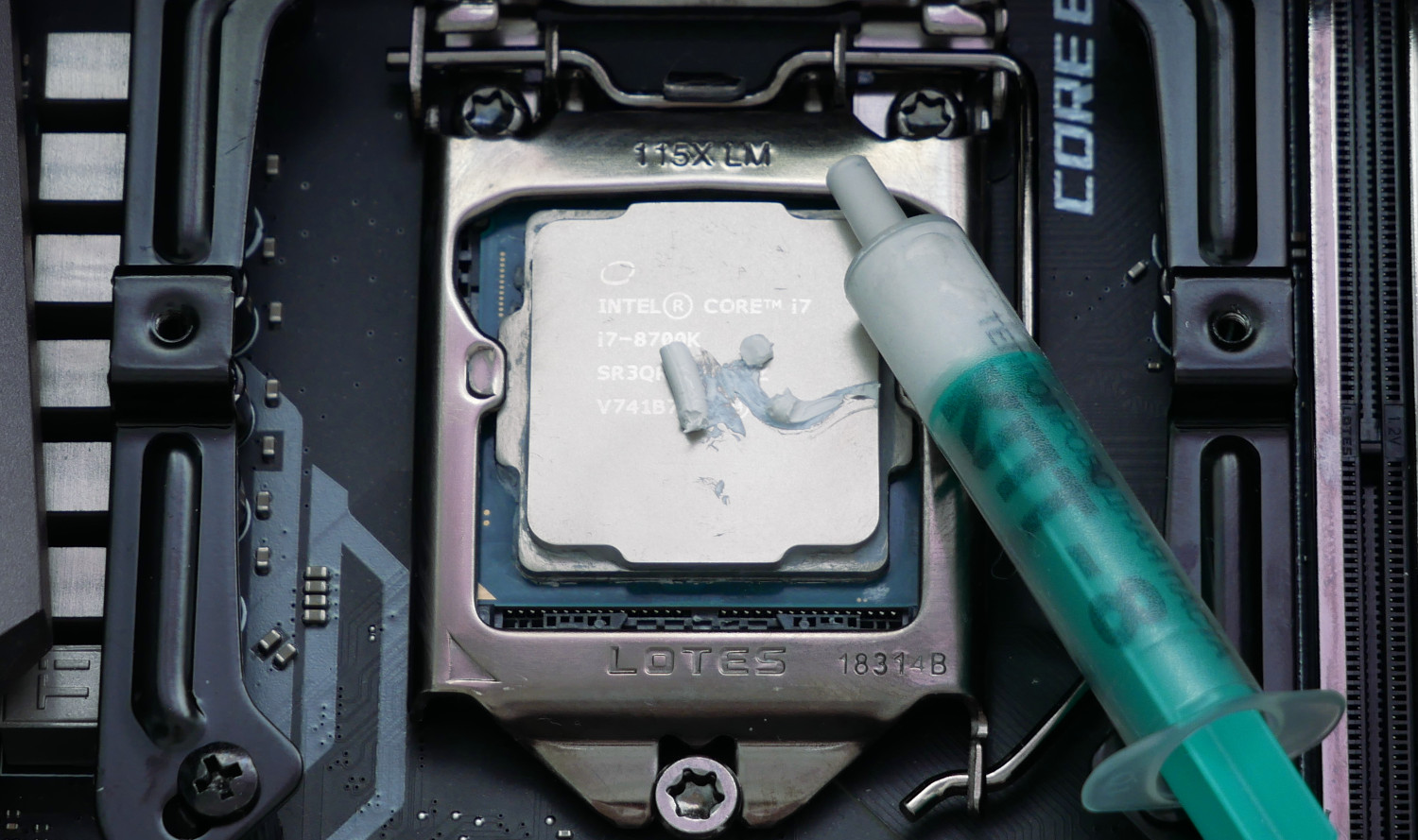

Термопаста заметно подсохла с кончика шприца. Перед нами классика компьютерного мира, знакомство с которой происходило неоднократно. ;) Паста белого или светло-серого цвета, густая и вязкая. Теплопроводность 0,7-0,8 Вт/м*К, диэлектрик, не токсична, не течет и не вызывает коррозийные процессы.

450x267  45 KB. Big one: 1500x889  307 KB

Наш экземпляр наносится и удаляется тяжело, можно поставить по степени трудозатрат 9 из 10.

450x294  46 KB. Big one: 1500x981  335 KB

С первых минут после демонтажа кулера мы видим привычную картину от КПТ-8: явный различимый отпечаток процессора с высохшей пастой, едва сохраняющие жидкие проблески.

450x374  59 KB. Big one: 1500x1248  418 KB

Салфетки Noctua NA-SCW1

Хотите получить +5 FPS, +1 к карме и -0,5°C по температурам? Приятным бонусом сводного тестирования термопаст выступает полезный аксессуар компании Noctua – очистительные салфетки NA-SCW1, которые использовались в обзоре для удаления следов термоинтерфейсов.

Noctua NA-SCW1 поставляется в черной коробке с инструкцией по использованию.

450x428  41 KB. Big one: 1500x1425  328 KB

Новинка включает 20 пакетиков чистящих средств.

450x304  34 KB. Big one: 1500x1012  260 KB

На каждом пакетике приведен логотип производителя, меры предосторожности и инструкция по применению. QR-код позволит перейти на сайт компании и посмотреть видео-инструкцию.

450x275  39 KB. Big one: 1500x916  315 KB

По первому впечатлению перед нами обычная влажная салфетка по материалу, но вместо клубничного или апельсинового запаха, они пропитаны изопропиловым спиртом, оставляющий после себя не липкие следы, а какие-то жирные следы, частично испарявшиеся.

Пользоваться Noctua NA-SCW1 очень удобно и главное эффективно. Одной салфетки хватает для удаления термопасты с основания кулера и теплораспределительной крышки благодаря матерчатому волокнистому материалу. На повторное использование одного пакетика не хватит как из-за своих размеров. Стоимость – 450 рублей.

450x315  19 KB. Big one: 1500x1049  145 KB

Тестовый стенд

Конфигурация

  • Материнская плата: MSI MEG Z390 Ace;
  • Процессор: Intel Core i7-8700K;
  • Система охлаждения процессора: be quiet! Dark Slim
  • Оперативная память: Team Xtreem 8Pack 4500 МГц 16 Гбайт (2 x 8 Гбайт);
  • Накопитель SSD: Patriot Viper VPN100 512 Гбайт;
  • Видеокарта: ASUS GeForce GTX 1660 Ti Dual;
  • Блок питания: Corsair RM850x, 850 Ватт;
  • Корпус: NZXT H700i White;
  • Монитор: Samsung C34F791WQI.

Программное обеспечение

  • Операционная система: Windows 10 x64.

450x369  48 KB. Big one: 1500x1229  320 KB

Инструментарий и методика тестирования

Результаты снимались со скальпированного процессора Intel Core i7-8700K при фиксированной частоте 4500 МГц (45 х 100 МГц), кольцевой шины - 4200 МГц, и напряжении 1.15 В в качестве базовой основы. Оперативная память работала при частоте 4000 МГц и таймингах "18-20-20-44-2Т".

Для прогрева CPU использовался тест Linpack в оболочке LinX версии 0.7.2 (двенадцать потоков, объем выделяемой памяти – 6144 Мбайт, двадцать прогонов). Выставленные настройки позволяли наиболее оптимально прогреть процессор, и выявить разницу температур в зависимости от использованной термопасты.

450x259  147 KB. Big one: 1400x807  258 KB

Данные температур фиксировались утилитой HWINFO64 и записывались в отдельный CSV-файл для анализа полученных данных.

Для получения наилучших показателей в помещении поддерживалась постоянная температура 24°C с помощью кондиционера.

Результаты тестирования

Температура центрального процессора Intel Core i7-8700K в режиме 5-минутного простоя.

Температура процессора Intel Core i7-8700K, °C

Бездействие | Рабочий стол
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура центрального процессора Intel Core i7-8700K после 20 прогонов утилитой LinX 0.7.2 с объемом задач

Температура процессора Intel Core i7-8700K, °C

Нагрузка | LinX 0.7.2
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Полученные результаты несколько обескураживают: основные участники дышат друг другу в спину и лидер выбивается буквально на десятые градусы Цельсия. Особняком стоит легендарная термопаста КПТ-8, показывающая посредственный, но не критичный показатель.

Розничная стоимость термопаст массой 3-4 грамма в зависимости от модели и производителя.

Стоимость термопаст в минимальной фасовке, руб


Включите JavaScript, чтобы видеть графики

Заявленная теплопроводность термопаст. Для продуктов Noctua она не заявлена.

Теплопроводность протестированных термопаст, Вт/м*К


Включите JavaScript, чтобы видеть графики

Рассчитаем эффективность от использования той или иной модели термопасты в сравнении с недорогой и популярной КПТ-8 при перерасчете на удельную единицу рубли/*degC при покупке дорогих решений. А если кратко: во сколько оценивается 1 градус Цельсия эффективности охлаждения и придется за него доплатить. Не забываем, что между нашими участниками 7°C разрыв.

Удельная эффективность термопаст, руб/°C


Включите JavaScript, чтобы видеть графики

Заключение

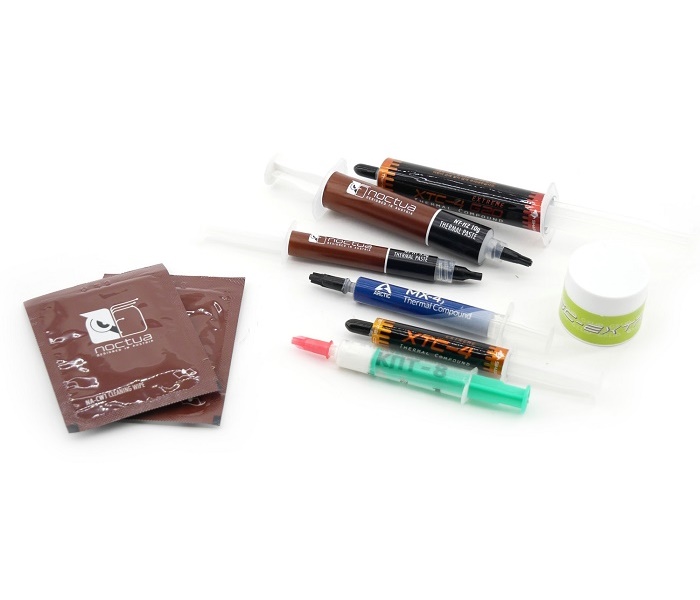

В моей практике это первое сводное тестирование термоинтерфейсов, и я ожидал, учитывая прошлые обзоры коллег, увидеть если не значительное отличие между новинками, то ощутимую разницу от использования самой дорогой и дешевой термопаст, но чуда не случилось.

450x244  22 KB. Big one: 1500x812  146 KB

Основная пятерка лидеров определилась сразу же: замыкает тестирование народная во всех смыслах КПТ-8, показавшая неплохие результаты для своего уровня, цены и распространения, доступная всем и каждому. Но хватит ностальгировать и пора присмотретьcя к главным участникам.

Победителем становится термопаста Noctua NT-H2, показавшая наилучшую производительность и эффективность. Она легко наносится, комплектуется чистящими салфетками, но оказывается и самой дорогой, где нам приходится переплачивать практически 65 рублей за лишний градус Цельсия. Далее удачную модель выбрать значительно сложнее, поэтому поговорим о каждой.

Arctic Cooling MX-4 – это популярная среди пользователей термопаста за свои качества и характеристики. Единственная проблема связана как раз с ее известностью, из-за чего рынок наводнен большим числом подделок на ее основе. Поэтому стоит быть аккуратным и внимательным.

Модель Sharkhan XTC-4 выступила темной лошадкой, но приятно удивила своими возможностями. Ее эффективность не уступает, а порой и превосходит аналоги. Бренд только набирает популярность, купить в российском магазине ее пока сложно, но по цене на Amazon можно сделать определенные выводы. К тому же она распространяется в самой крупной версии – 20 г, что позволит снять ваши нужды очень надолго.

Старожил мира термопаст Noctua NT-H1 остается все еще на коне и задает тренд остальным. Модель недорогая, доступная и понравится своими свойствами.

И, конечно же, Gelid GC-Extreme, которая определенное время являлась очень популярной термопастой, которую чаще всего использовали авторы при тестировании комплектующих. Кроме того, она лучше других подходит для экстремального разгона при низких температурах. Это удобная в использовании универсальная термопаста, которая, впрочем, сейчас уже немного уступает в чистой эффективности лучшим аналогам.

Александр Андерсон


Выражаем благодарность:

  • Компании Noctua за предоставленные на тестирование Noctua NT-H1 и Noctua NA-SCW1
  • Компании Sharkhan за предоставленную на тестирование Sharkhan XTC-4.
