Создание игрового недорогого ПК на базе Intel Core i3-8350K и Intel Z170 с последующей кастомизацией: знакомим «несовместимое»

Оглавление

Вступление

У любой истории есть предыстория. Мой хороший друг попросил меня помочь со сборкой недорогого компактного ПК для новой студии, но поскольку его познания невелики, то и требования прозвучали до боли знакомые любому сборщику: «для просмотра фильмов, в интернете посидеть, иногда в игры поиграть, и чтобы разгон поддерживался»!





С таким техническим заданием «каши не сваришь», а усугубило ситуацию разрешение монитора 2560 х 1440 и поставленный ценник в районе 45-50 тысяч рублей. Благо знакомый прекрасно понимал, что добиться оптимальной сборки при покупке новых магазинных комплектующих очень сложно, и позволил мне ориентироваться и на вторичный рынок. Такой карт-бланш значительно развязал руки.

В самом начале жизненного пути данный ПК не выделялся чем-то запоминающимся на фоне прочих, но по мере создания возникали интересные задумки, а вместе с ними и нестандартные подходы. Впоследствии именно это и стало поводом для написания материала, а так как охватить все идеи в одной статье невозможно, она будет разбита на несколько частей.

Сразу оговоримся, что средств на различные переделки в виде лазерной резки, перекраски, аэрографии и граффити у нас не было, поэтому многие идеи реализовывались на месте из подручных средства, так сказать, народная сборка из того, что было.

И вначале будут затронуты подбор конфигурации и знакомство процессора поколения Coffee Lake с «несовместимым» чипсетом Intel Z170.





Подбор компонентов mini-ITX

Первым шагом стал выбор компактного корпуса для будущей системы, на который в последующем легла огромная ответственность. И здесь я не мог не вспомнить о несправедливо забытом многими корпусе SilverStone Sugo SG13 в белом исполнении с монолитной лицевой панелью.

450x299  32 KB. Big one: 1500x996  209 KB

Помимо приятного минималистического дизайна и малых габаритов, серия Sugo выделяется отличной конструкцией с богатым потенциалом по моддингу, позволяющей проводить различные апгрейды.

На портале Overclock.net существует ветка форума с интересными решениями на его платформе, где модернизация корпуса стала мейнстримом задолго до написания данного материала. Рекомендованная стоимость: 3 400 рублей.





600x272  47 KB. Big one: 1072x487  119 KB

Исходя из полученных требований – с участием платформы Intel и возможностью разгона, наилучшим предложением в форм-факторе mini-ITX стала модель ASUS Z170i Pro Gaming, предлагающаяся по невероятной цене 4 200 рублей! Стоит отметить, это настоящий подарок для энтузиастов.

Данная модель предназначена для процессоров в конструктиве Intel LGA 1151 (non-v2), и в классическом варианте для нее оптимальны Intel Core i5-6600K и i5-7600K. Но их стоимость высока даже на вторичном рынке, чего не скажешь о младшем представителе поколения Coffee Lake – Intel Core i3-8350K, обеспечивающим практически идентичные возможности по более привлекательной цене. Но они несовместимы, поскольку последний предназначен для процессорного разъема LGA 1151-v2, а материнская плата ASUS Z170i Pro Gaming не относится к ним. Как же быть в таком случае?

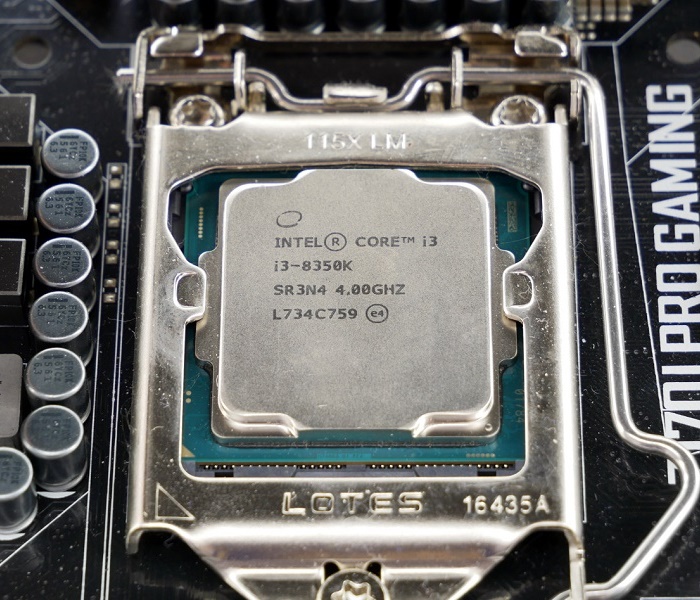

Несмотря на официальные заявления компании Intel о несовместимости новых процессоров Coffee Lake на материнских платах с сокетом LGA 1151 (non v2), характерный для набора логики 100/200, энтузиасты давно доказали обратное. И огромная работа по разъяснению и вдохновению на подвиги проделана в статье «5ГГц 9900K на материнской плате дешевле 6000 рублей. Hero VIII» камрада Vital-uK, полностью раскрывающей суть возможного апгрейда.

Помимо этого, на форуме существует отдельная ветка по обсуждению и созданию различных модификаций, которая буквально недавно преобразилась и получила обновленные мануалы. Я же постарался подготовить упрощенное руководство по возможности запуска конкретно Intel Core i3-8350K на ASUS Z170i Pro Gaming. Видеоинструкции окажутся в любом случае полезны, а при работе с более сложными процессорами потребуются лишь незначительные изменения, что подойдет для остальных случаев.





Рекомендованная стоимость Intel Core i3-8350K в магазине составляет 9 300 рублей против 15 400 рублей у Core i5-6600K и 15 900 рублей – у Core i5-7600K.

450x284  59 KB. Big one: 1500x947  431 KB

Не последняя роль в игровом ПК отведена и графической составляющей. Анонс видеокарт поколения Turing значительно расширил модельный ряд и позволяет выбрать актуальную модель среди GeForce GTX 1660 Ti и GeForce RTX 2060. Но решено было пойти другим путем.

После «майнинг-бума» вторичный рынок наполнился актуальными графическими ускорителями Pascal, среди которых встречаются прекрасные варианты, отлично подходящие для нашей задумки. Среди предложенных и лично протестированных ранее вариантов заслуживают внимания видеокарты Gigabyte GeForce GTX 1070 Mini ITX и MSI GeForce GTX 1070 Aero ITX, которые можно найти за 13 000 рублей, и нередко с гарантией.

Последняя симпатизирует оптимальными характеристиками, на ней и было решено остановится. А если присматриваетесь к старшему сегменту, то там все наоборот, и Gigabyte GeForce RTX 2070 Mini ITX продемонстрировала себя лучше, нежели MSI GeForce RTX 2070 Aero ITX, но она не вписывалась в бюджет.







От блока питания формата ATX отказались в пользу SFX с отстегивающимися проводами для экономии пространства внутри корпуса по нескольким причинам: уменьшалось ограничение по высоте кулера (61 мм) и возрастала область для реализации кабель-менеджмента.

Наиболее популярными являются блоки питания Corsair SF450 и SF600, но нам также попался хороший экземпляр SilverStone SST-SX650-G 650W за 5 000 рублей.

450x423  57 KB. Big one: 1000x941  193 KB

В качестве системы охлаждения выбор остановился на Thermalright AXP-100 Muscle с показателем TDP 180 Вт, сравнительные тесты которого будут во втором материале.

450x316  32 KB. Big one: 1500x1052  202 KB



Из положительных моментов стоит отметить, что кулер практически вписывается в рамки формата ITX.

450x286  31 KB. Big one: 1500x952  217 KB

Из недостатков – в трех положениях из четырех, как и многие другие системы охлаждения подобного типа, он перекрывает высокие модули памяти и потребуется доработка.

450x269  27 KB. Big one: 1500x896  187 KB

Оставшийся вариант предполагает установку с последующим частичным выдувом горячего воздуха на видеокарту, как показано на фотографии. Этого мы постараемся избежать.



Рекомендованная стоимость: 2 800 рублей.

450x358  58 KB. Big one: 1500x1193  394 KB

Остальные компоненты выбирались по остаточному принципу, но «максимально эффективно и производительно». Твердотельный накопитель специально разыскивался с интерфейсом PCIe 3.0 x4 формата M.2 2280 для достижения мгновенного отклика системы, а оперативная память объемом не менее 16 Гбайт на микросхемах Samsung B-die.

На нашей барахолке обнаружились отличный вариант в виде Western Digital SN750 Black 500 Гбайт и Patriot Viper White LED DDR4 3600 МГц 2х8 Гб за 5 000 и 6 000 рублей соответственно.

В бюджет удалось уложиться, подбор комплектующих закончился, итоговая сборка выглядела следующим образом:

  • Процессор: Intel Core i3-8350K;
  • Материнская плата: ASUS Z170i Pro Gaming;
  • Система охлаждения: Thermalright AXP-100 Muscle;
  • Память: Patriot Viper White LED DDR4 3600 МГц 16 Гбайт (2 x 8 Гбайт);
  • Видеокарта: MSI GeForce GTX 1070 Aero ITX;
  • Блок питания: SilverStone SST-SX650-G 650W;
  • Накопитель: Western Digital SN750 Black 500 Гбайт;
  • Корпус: SilverStone SG13-Q White.



450x336  587 KB. Big one: 1500x1120  5045 KB

При должном желании часть компонентов может быть заменена на менее производительные и нетребовательные, например, процессор Intel Core i3-9100F, графический ускоритель GeForce GTX 1060, «зеленый» Samsung и прочее в том же духе.

Подготовка

Существует несколько способов запуска процессоров Coffee Lake на материнских платах с чипсетами 100/200. Но у каждого из них есть особенности и нюансы, связанные с производителем системной платы, замыканием и изоляцией контактов, степпингом CPU.

450x219  230 KB. Big one: 1200x586  1550 KB



В данном материале я постарался адаптировать руководство по модификации наиболее простого варианта с минимальными действиями по запуску процессора Intel Core i3-8350 степпинга B0 на плате ASUS ZZ170i Pro Gaming. Эта инструкция позволит каждому пользователю проделать те же шаги.

И чтобы убедиться в этом, каждый из пунктов многократно перепроверялся. С этой целью было заказано три экземпляра материнской платы ASUS ZZ170i Pro Gaming в разных магазинах. На фотографию не попала третья модель, установленная в стенде.

450x208  36 KB. Big one: 1500x692  293 KB

Это было сделано с целью удостовериться, что при последней отгрузке компанией ASUS на российский рынок попала партия материнских плат с одинаковой прошивкой, позволяющей унифицировать мою инструкцию для общего пользования. Этой версией оказался микрокод 2002 с датой публикации 2016 год.

450x314  79 KB. Big one: 1500x1049  533 KB



Из значимых плюсов ASUS ZZ170i Pro Gaming отметим съемную микросхему BIOS, позволяющую проводить основные манипуляции, и в случае неудачной прошивки в любой момент реанимировать подопытного с помощью программатора.

450x313  54 KB. Big one: 1500x1044  336 KB

Микросхема с маркировкой Winbond 25Q128FV извлекается простым пинцетом, но будьте аккуратны: тонкие ножки требуют внимания.

450x258  42 KB. Big one: 1500x859  264 KB

Полученная информация нам пригодится в дальнейшем.



Модификация BIOS

Как говорилось ранее, существует два способа запуска Intel Core i3-8350K на материнской плате ASUS Z170i Pro Gaming. Замыкать или изолировать контакты не потребуется, но, к сожалению, без дополнительных средств не обойтись. В первом случае мы воспользуемся услугами любого процессора поколения Skylake/Kaby Lake, во втором – непосредственно программатором CH341A.

Для простого определения, какой из методов вам подходит лучше, мои рекомендации следующие: если у вас есть процессор 6-го или 7-го поколения (например, Celeron G3900 или i5-6400), то обойдемся программным методом. В противном случае потребуется программатор CH341A, благо его стоимость составляет 200-300 рублей и с его помощью всегда есть безопасная возможность все исправить.

Рассмотрим первый случай, при котором у вас есть необходимый процессор. В моем случае это Intel Core i5-6600K, полученный для дальнейшего сравнения с i3-8350K. Стоимость процессоров различается на 5 000 рублей, но они практически идентичны по характеристикам.

Способ №1: прошивка AFUWIN

Для данного способа нам потребуются несколько программ:

Ссылки на программы предоставлены камрадом svarmod, являющимся создателем приложения CoffeeTime. Оно, кстати, обновилось до актуальной версии 0.85а, значительно упрощающей этап создания модифицированного BIOS, за что ему отдельное спасибо!

Процедура очень простая, но потребуется помощь утилит и выполнение нескольких шагов:

  • Сделать резервную копию BIOS с помощью AFUWIN;
  • Модифицировать микрокод CoffeeTime 0.83;
  • Прошить получившийся BIOS_mod с помощью AFUWIN.

Для работы с Intel Core i3-8350K проверяем версию ME программой Intel ME Detection Tool и убеждаемся, что она соответствует диапазону 11.0.х.Nxхх — 11.7.х.Nxxx, где «N» не равно «3». Если она выше 11.7, придется обращаться к программатору.

450x394  105 KB. Big one: 920x806  105 KB

Делаем резервную копию BIOS программой AFUWIN 3.05.04, по умолчанию разархивированной в директории диска C:\, при помощи следующей команды:

  • AFUWINx64.exe _имя_файла_ /O

450x186  42 KB. Big one: 630x261  19 KB

Скачиваем официальный последний BIOS для платы ASUS Z170i Pro Gaming. В нашем примере использован микрокод 3610, но таким же образом можно задействовать 3805. И производим модификацию BIOS утилитой CoffeeTime 0.83, что пошагово показано в следующем видеоролике:

После чего данный модифицированный BIOS зашиваем в плату с помощью AFUWIN 3.05.04 командой:

  • AFUWINx64.exe _имя_файла_модбиоса_ /GAN

450x175  35 KB. Big one: 629x246  15 KB

Выключаем ПК, меняем использованный процессор Intel Core i5-6600K на требуемый i3-8350K и наслаждаемся результатом, предварительно сбросив настройки BIOS. Первый запуск очень долгий с несколькими рестартами системы!

Далее убеждаемся в работоспособности всех важных узлов материнской платы и процессора путем тщательного тестирования: слотов оперативной памяти, двухканального режима, встроенного iGPU, портов и прочего.

450x337  100 KB. Big one: 1024x768  188 KB

Материнские платы последних поколений имеют один неприятный баг с завышением напряжения на CPU, VCCIO и CPU SA, которое необходимо будет пофиксить путем установления значения 0.01 для опций IA AC Load Line и IA DC Load Line. Подробнее здесь и тут.

Способ №2: прошивка программатором CH341A

Второй способ потребует покупки программатора CH341A на черной печатной плате, но, с другой стороны, этот метод безопаснее, всегда позволит перезаписать микросхему без лишних телодвижений и является приоритетным.

В данном случае нам потребуются:

  • Программное обеспечение CH341A исключительно версии Programmer 1.18;
  • FD44Editor 0.9.2 – идентификация UUID, MAC и S/N платы;
  • CoffeeTime 0.83 – утилита по модификации BIOS.

450x167  23 KB. Big one: 1500x557  161 KB

Непосредственно все операции (дамп BIOS, стирание, запись, верификация) можно произвести с помощью программатора CH341A. Подробная инструкция представлена в видеоролике:

Стоит лишь подчеркнуть, что после сохранения оригинальной прошивки на промежуточном этапе сначала стоит сделать модифицированный BIOS с помощью утилиты CoffeeTime и перенести данные по плате (MAC, UUID, S/N) из старого микропрограммного обеспечения в modbios.

450x363  84 KB. Big one: 671x542  24 KB

В текстовом варианте руководства операции выглядят следующим образом:

  • Указываем микросхему Winbond 25Q128BV;
  • Считываем BIOS;
  • Создаем modbios с помощью CoffeeTime;
  • Переносим данные из дампа в modbios;
  • Стираем микросхему;
  • Открываем modbios и зашиваем.

Устанавливаем микросхему BIOS обратно в материнскую плату и проверяем работоспособность.

Не забываем также пофиксить напряжения на CPU, VCCIO и CPU SA путем установления значения 0.01 для опций IA AC Load Line и IA DC Load Line. Подробнее здесь и тут.

Тестирование

Для примера подготовки модифицированного BIOS не зря был использован процессор Intel Core i5-6600K, так как он по своим характеристикам практически не отличается от героя обзора и задействован в сравнительном тестировании.

403x402  38 KB. Big one: 403x402  38 KB

Но на стороне Intel Core i3-8350K более вместительный кэш третьего уровня, и пусть отсутствует технология Turbo Boost, по умолчанию его тактовая частота выше по всем ядрам.

403x402  39 KB. Big one: 403x402  39 KB

Чтобы уровнять шансы, оба процессоры были разогнаны до тактовой частоты 4000 МГц при LLC5, кольцевая шина – 3700 МГц, активирован XMP профиль с частотой 3600 МГц и таймингами «16-18-18 36-2T».

Во встроенном бенчмарке CPU-Z 1.88 данные процессоры показывают одинаковые результаты.

600x299  59 KB. Big one: 806x402  28 KB

В тесте AIDA64 Cache&Memory Benchmark на стороне Intel Core i3-8350K более быстрый кэш третьего уровня, незначительно лучше работа с памятью и ниже задержки.

600x288  233 KB. Big one: 1083x520  235 KB

А вот в игровой составляющей у них паритет, задумываться об апгрейде с Intel Core i5-6600K на Core i3-8350K я бы не спешил.

450x245  97 KB. Big one: 1367x746  446 KB

Результаты Intel Core i5-6600K.

450x245  96 KB. Big one: 1367x746  439 KB

Заключение

Первый этап завершен. Итак, для создания недорогого компактного ПК ради экономии пришлось пожертвовать некоторыми аспектами. Но параллельно получена и изучена новая информация о возможности запуска процессоров Coffee Lake на материнских платах прошлого поколения.

Ведь по современным меркам они не уступают дорогим аналогам на чипсетах Intel Z370/Z390, а порой и превосходят их. Магазины, потерявшие уверенность в быстрой реализации старых моделей, снизили цены, а высокая вероятность совместимости с новинками повысила актуальность в глазах энтузиастов, ищущих наилучшие конфигурации.

И при достаточной оптимизации бюджета нам удалось с небольшими дополнительными тратами совместить процессор Intel Core i3-8350K и материнскую плату ASUS Z170i Pro Gaming, сделав из них отличную пару для оверклокинга и создания игровой системы. Этому способствуют и другие компоненты, например, видеокарта MSI GeForce GTX 1070 Aero ITX и оперативная память Patriot Viper White LED DDR4 3600 МГц на микросхемах B-die.

Конечно, можно заметить, что между собой процессоры Intel Core i5-6600K и Core i3-8350K почти равны и не стоило тратить столько усилий на модификацию. Однако это позволяет сэкономить значительные средства, которые далее можно перенаправить на другие, более мощные комплектующие.

На этом мы заканчиваем с формальностями по подготовке доступного геймерского ПК, пора переходить к тестированию и бюджетному моддингу.

Продолжение следует…

Александр Андерсон


Выражаю отдельную благодарность svarmod в предоставлении программы CoffeeTime и donnerjack в подготовке материала.
