Обзор и тест материнской платы ASRock Z390 Steel Legend

Оглавление

Вступление

Жаркое лето 2019 года характеризуется не только теплой погодой, но и продолжающимся противостоянием процессорных гигантов. Все ждут наступления июля, когда компания AMD планирует выпустить в продажу очередное поколение процессоров – Zen 2.





Безусловно, это важное событие, поскольку нас ожидает новый виток борьбы за кошелек покупателя. Надо отметить, что характеристики новой платформы AMD выглядят очень интересно. Нам обещают новый интерфейс PCI-e 4.0 и увеличение производительности с каждого ядра. Пока остается лишь ждать реальных тестов, чтобы понять, насколько лучше новые решения. Какие ответные меры предпринимает конкурент? Видимо, он вместе с нами ожидает результатов, чтобы определить дальнейшую стратегию.

Пока у Intel дела идут не очень. Совсем недавно была обнаружена новая уязвимость в процессорах этой компании, что негативно отразилось на ее репутации; пользователей ждет очередное снижение производительности после заплаток. Десятое поколение процессоров Intel Core представлено пока для мобильных решений, а что касается настольных процессоров, то информации нет. Поэтому продолжают оставаться актуальными 8-е и 9-е поколение – процессоры Coffee Lake и чипсеты 300-й серии. А производители материнских плат продолжают расширять ассортимент моделей, основанных на флагмане Intel Z390. Он пришел на смену Intel Z370, но никаких революционных изменений не принес. Про поддержку нового интерфейса PCI-e 4.0 можно даже не думать, поскольку соответствующий контроллер должен быть интегрирован в процессор.

Не так давно у компании ASRock появились две новых линейки продуктов: Phantom Gaming и Steel Legend. Обе достаточно интересные, выглядят середнячками, но все-таки разные по уровню. Phantom Gaming ближе к премиальному, Steel Legend – к бюджетному. Я уже рассматривал материнскую плату ASRock Z390 Phantom Gaming 6 и мне она тогда очень понравилась. Теперь у меня на тестировании ASRock Z390 Steel Legend.

450x298  37 KB. Big one: 1177x779  216 KB

Одну материнскую плату серии Steel Legend я тоже уже тестировал. Это была ASRock B450 Steel Legend. Я оказался не в восторге, но смысл этой концепции понял. Изначально предполагалось, что это некоторый аналог ASUS Sabertooth, но это оказалось ближе к линейке TUF Gaming или MSI Arsenal Gaming.





Главная особенность – сногсшибательный внешний вид, гламурная подсветка и легкий милитари-стайл. Как работает? Да просто работает. Посмотрим, как дела обстоят с платой ASRock Z390 Steel Legend. Основной челлендж: покорять в летнюю «прохладу» 5 ГГц и не зажарить при этом яйцо на мосфетах.

Упаковка и комплектация

Коробка крупная, но не настолько большая, чтобы нуждаться в ручке для транспортировки. Сверху находится красочная оболочка, а внутри картонная коробка.

450x339  22 KB. Big one: 1000x753  78 KB

Подобным образом производитель обычно упаковывает дорогие и премиальные модели своих плат.





450x345  27 KB. Big one: 1000x766  98 KB

Еще при обзоре ASRock B450 Steel Legend, я отмечал, что оформление очень симпатичное и необычное. Фон передней поверхности на упаковке стилизован под металлическую.

450x391  35 KB. Big one: 1000x868  147 KB

По трем углам мы видим абстрактные узоры с серебристыми металлическими вставками. Вверху с выравниванием по центру находится логотип производителя. Ниже указано наименование модели, а под ним мы видим логотип серии Steel Legend. В левом верхнем углу начинается цветная полоска, затем она прерывается и продолжается внизу. На мой взгляд, она символизирует наличие RGB подсветки. В правом нижнем углу находится несколько значков. Начинается все с поддержки HDMI. Затем нам сообщают о поддержке AMD CrossFire, но ничего не сказано про SLI, хотя чипсет Intel Z390, информацию о чем мы видим дальше. Есть поддержка фирменной технологии ASRock Polychrome Sync. Она связана с синхронизацией RGB LED периферии под одним программным обеспечением. Еще обозначена поддержка Intel Optane и процессоров Intel Core. Пора перевернуть коробку.

450x389  44 KB. Big one: 1000x864  176 KB





Здесь информации побольше. Основное внимание уделяется технологии ASRock Polychrome Sync. Теперь даже не приходится сомневаться в том, на что делает упор производитель. В левой части находится фотография платы, схематичное изображение разъемов задней панели и подробная спецификация. В правой части есть несколько вставок с описанием ключевых особенностей. Одна из них сообщает о том, что для двух накопителей М.2 предусмотрены радиаторы-теплорассеиватели. Далее нам рассказывают о функции POST Status Checker. Это четыре светодиода, которые сигнализируют о прохождении алгоритма инициализации соответствующим компонентом системы. Затем идет информация о наличии специального слота, для установки беспроводного модуля. Еще нам сообщают о технологии Super Alloy. Суть ее сводится к использованию первоклассных компонентов в подсистеме питания. Еще нам сообщают о поддержке USB 3.1 (10 Гбит/с) и наличии Ethernet адаптера от Intel. Пора открыть коробку, а точнее снять оболочку. Теперь мы видим уже настоящую коробку.

450x335  11 KB. Big one: 1000x745  40 KB

Она практически полностью повторяет габариты внешней оболочки, поскольку та достаточно тонкая. Эта же изготовлена из толстого и прочного черного картона. После открытия коробки, мы сразу же натыкаемся на материнскую плату, которая лежит в картонном лотке, в антистатическом пакете и еще в каркасе из вспененного полиэтилена.

450x247  20 KB. Big one: 1000x549  69 KB

Убрав лоток с платой, мы видим на дне комплект поставки.







450x246  16 KB. Big one: 1000x547  57 KB

Среди информационных носителей можно обнаружить следующее:

300x179  11 KB. Big one: 1000x596  76 KB 300x179  11 KB. Big one: 1000x596  76 KB
  • Quick Installation Guide (руководство пользователя);
  • Software Setup Guide (руководство по программному обеспечению);
  • Открытка ASRock Steel Legend;
  • DVD диск с драйверами и программным обеспечением для различных операционных систем;
  • Наклейка на корпус.

Вот такие аксессуары находятся в комплекте поставки.

450x205  17 KB. Big one: 1000x455  63 KB
  • Два кабеля SATA 6 Гбит/с;
  • Три винта крепления для накопителей и беспроводного модуля M.2;
  • Две втулки крепления для накопителей M.2;
  • Заглушка на заднюю панель;



Дизайн и особенности платы

Материнская плата упакована в антистатический пакет и помимо этого она лежит на каркасе из вспененного полиэтилена и закреплена к нему пластиковыми стяжками. Это обеспечивает надежную защиту устройства.

450x367  33 KB. Big one: 1000x815  133 KB

Перед нами материнская плата формата АТХ. Ее габариты не отличаются от классических и составляют 305 х 244 мм, а вот форма не совсем заурядная.

450x400  35 KB. Big one: 1000x888  135 KB



Похожая форма печатной платы мне уже встречалась при тестировании ASRock B365 Phantom Gaming 4. Новая линейка продуктов подразумевает собственный стиль оформления. Здесь мы видим черный текстолит печатной платы, специальные принты и серебристые радиаторы. Сама печатная плата крепкая, не прогибается. Все элементы распаяны ровно и аккуратно. Повсеместно встречаются надписи рядом с разъемами и различными компонентами. Свободного места спереди практически нет.

450x360  33 KB. Big one: 1000x800  122 KB

Мы уже привыкли к пластиковым декоративным элементам с левого края платы, но здесь их нет. Раземы задней панели здесь тоже частично закрываются, но не пластиковым кожухом, а радиатором подсистемы питания процессора, который выглядит огромным. И тут же рядом мы видим, что верхние две фазы просто голые. Такая картина характерна для бюджетных моделей, где разгон не нужен.

450x347  22 KB. Big one: 1000x772  78 KB

С обратной стороны платы элементов практически нет. Это не удивительно, поскольку производитель в данном случае не пытался расширить функционал, а скорее даже его немного сократил.



Питание на материнскую плату подается через основной и дополнительный коннекторы ATX по схеме 24+8.

300x113  10 KB. Big one: 800x300  45 KB 300x113  10 KB. Big one: 800x300  43 KB

Это привычная схема для большинства современных плат, включая бюджетные, поэтому пора бы давно к этому привыкнуть. Даже самые бюджетные блоки питания уже обзавелись 8-ми контактным дополнительным разъемом питания материнской платы.

Для модулей памяти типа DDR4 предусмотрено четыре слота черного цвета. Чтобы активировать двухканальный режим, нужно установить две планки через слот друг от друга.

450x239  35 KB. Big one: 1000x530  134 KB



Заполнять рекомендуется, начиная от правого края платы или дальше от сокета. Производителем заявлена поддержка режимов работы DDR4 2133 / 2400 / 2666 (2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 / 3600 / 3733 / 3800 / 4000 / 4200 / 4300 (разгон)) МГц со штатным напряжением 1.2 В, которое разумеется можно увеличивать.

Многие модули памяти в разгоне работают на 1.35 В. Максимальный допустимый объем 128 Гб достигается путем установки четырех модулей по 32 Гб. Такие модули появились недавно, и поэтому все производители начали рапортовать о поддержке большего объема, хотя, на мой взгляд, это больше зависит от контроллера памяти в процессоре.

Питание процессора выполнено по схеме 6+2. 2 канала сверху и 6 каналов сбоку. Очень скромные цифры для материнской платы на чипсете Intel Z390 с возможностью разгона процессоров.

450x290  42 KB. Big one: 1000x644  157 KB

Подозреваю, что это может оказаться даже самым слабым местом устройства, но возможно, если использовать процессор в стоке и не разгонять его, тогда все будет хорошо, то тогда зачем Intel Z390? Верхние и боковые фазы обеспечиваются по-разному. На верхние приходится по три транзистора, а на боковые по два. В обоих случаях используются премиальные суперферритовые катушки 60A. Сверху на каждую фазу приходится по два транзистора типа Low Rds(on) Sinopower SM4336 и один SM4337.



450x291  33 KB. Big one: 1000x646  118 KB

Рядом распаяны два драйвера uPI Semiconductor uP1962S. Сбоку мы видим по одному транзистору Sinopower SM4336 и одному SM4337.

450x237  33 KB. Big one: 1000x527  122 KB

В качестве основного ШИМ контроллера здесь можно обнаружить микросхему с маркировкой uPI Semiconductor uP9521P. Где еще он используется? Например, на недорогой плате ASRock H370 Pro 4. Информации по контроллеру я не нашел, но 8 фаз он не обеспечивает. Поэтому в углу между верхними и боковыми фазами находятся удвоители с драйверами uPI Semiconductor uP9561S.

450x409  58 KB



Устройство позиционируется больше как геймерское решение, а не оверклокерское, поэтому тут надо быть снисходительнее. Главное, чтобы транзисторы не грелись постоянно на 100С. Я думаю такое возможно при использовании процессора Intel Core i9 9900K, разогнанного до 5 ГГц. Конденсаторы капсульные твердотельные Nichicon 12K Black, все распаяны тут же рядом.

450x303  29 KB. Big one: 1000x674  98 KB

Тепло от транзисторов отводит один радиатор. Он достаточно большой, но все-таки один и две верхние фазы ничем не прикрыты. Из-за этого решение выглядит спорным. Фаз не очень много, да еще и охлаждается только их часть. Радиатор изготовлен из алюминиевого сплава и похоже ничем не окрашен.

300x263  11 KB. Big one: 1000x877  85 KB 300x263  9 KB. Big one: 1000x877  67 KB

Сверху есть декоративные узоры и металлическая пластинка с символикой Steel Series. Пластина также изготовлена из алюминиевого сплава. Кроме тисненого логотипа на ней также присутствуют узоры. Профиль радиатора сложной формы. Присутствует даже треугольный тоннель. Площадь теплорассеивания большая и я рискну предположить, что он достаточно эффективный. В качестве термоинтерфейса используется серая терморезинка. Крепление осуществляется двумя винтами с обратной стороны жестко.

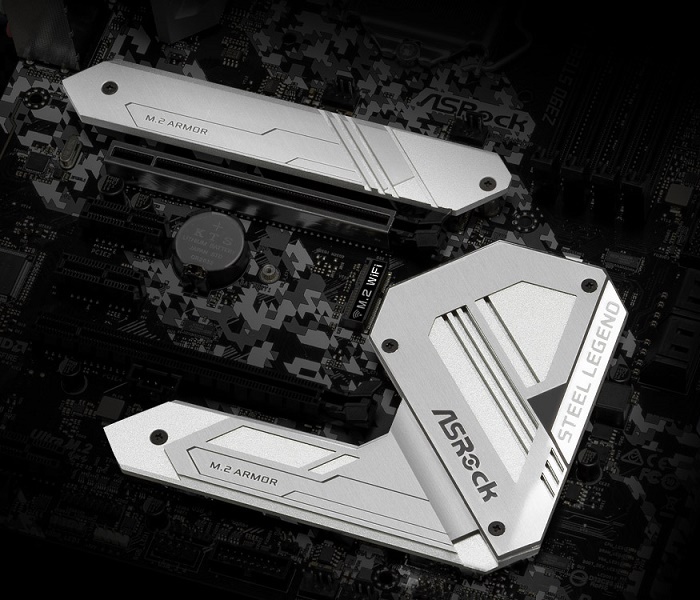

На плате есть еще несколько радиаторов. Один из них предназначен для отвода тепла от накопителя M.2, который устанавливается в соответствующий слот, который находится выше верхнего PCI-e x16.

300x203  7 KB. Big one: 1000x675  43 KB 300x203  8 KB. Big one: 1000x675  50 KB

Он также изготовлен из алюминиевого сплава и ничем не окрашен, присутствуют только узоры и надпись. Крепится он прямо сверху двумя небольшими, но длинными винтами. Термоинтерфейс тоже присутствует. В его роли выступает терморезинка толщиной около 1 мм. Изначально она заклеена защитной пленкой. На этом отвод тепла от компонент не ограничивается. В правом нижнем углу разместилась целая конструкция. Она выглядит стильно и красиво, что касается функционала, то попробуем рассмотреть подробнее.

450x275  30 KB. Big one: 1000x611  100 KB

Сначала может показаться, что это просто один радиатор. Я так и подумал, открутив четыре винта сверху, но демонтировалась только верхняя часть.

300x183  9 KB. Big one: 1000x610  63 KB 300x183  8 KB. Big one: 1000x610  51 KB

Она также изготовлена из алюминиевого сплава и не окрашена. Сверху присутствует декоративная пластина с надписями ASRock и Steel Legend. ASRock просто вырезано на пластине, а сзади в этом месте находится вырез и установлен белый полупрозрачный пластик. На плате распаяны светодиоды и логотип подсвечивается. Поскольку нижняя часть пластины предназначена для отвода тепла от еще одного накопителя M.2, то с обратной стороны опять присутствует терморезинка с защитной пленкой. Странно, но здесь есть еще одна терморезинка и два штыря, зачем они?

450x302  41 KB. Big one: 1000x671  151 KB

Оказывается, что таким образом осуществляется контакт с еще одной деталью, которая отводит тепло от чипсета. Поэтому конструкция получилась достаточно сложная и я ничего подобного не встречал даже на более дорогих платах. Радиатор, который отводит тепло от чипсета, больше похож на брусок алюминия.

300x266  9 KB. Big one: 1000x887  64 KB 300x266  9 KB. Big one: 1000x887  58 KB

Он крепится с обратной стороны при помощи двух винтов жестко. В качестве термоинтерфейса снова используется терморезинка. Под этим бруском находится чипсет, который нам уже хорошо знаком - это Intel Z390. Функциональные возможности его изучены вдоль и поперек, а здесь еще они урезаны.

450x435  31 KB. Big one: 1000x966  122 KB

Впрочем, формулировка не корректна и урезаны возможности платы, а не чипсета. Касательно его ничего не поменялось. Та же самая шина DMI 3.0, через которую идет 24 линии PCI-e Gen3. Есть поддержка USB 3.1, который теперь называется USB 3.1 Gen2. Есть возможность установки беспроводного модуля Wi-Fi/Bluetooth, чтобы реализовать возможности чипсета. В полной мере поддерживаются накопителя. Для SATA устройств предусмотрено шесть портов с максимальной скоростью 6 Гбит/с. Четыре из них выведено вбок, а два находятся внизу платы.

450x176  21 KB. Big one: 1000x392  72 KB

В целом это получается очень удобно. Выше портов SATA распаяна одна колодка портов USB 3.0, которые теперь называются USB 3.1 Gen1 и еще одна такая распаяна внизу.

450x367  38 KB. Big one: 1000x815  124 KB

Внизу по правому краю есть небольшое свободное пространство, через которое проходит принт. Там же можно заметить группу светодиодов. Они предназначены для реализации функции POST Status Checker. Это четыре светодиода, которые сигнализируют о прохождении алгоритма инициализации соответствующим компонентом системы.

450x365  36 KB. Big one: 1000x811  133 KB

В правом нижнем углу находится микросхема BIOS, два порта SATA 3, разъем спикерфона и колодка для подключения кнопок и индикаторов корпуса.

450x325  32 KB. Big one: 1000x723  113 KB

Далее по нижнему краю следуют два разъема для вентиляторов или помп СЖО, перемычка для сброса настроек ClrCMOS, одна колодка USB 3.0 и две USB 2.0 среди которых одна рассчитана только на одно устройство.

450x204  26 KB. Big one: 1000x454  90 KB

Затем мы видим два разъема для RGB LED подсветки, один адресный, другой простой. Выше находится колодка для установки TPM модуля. Практически в самом углу расположен разъем передней аудио панели и COM-порт.

450x187  26 KB. Big one: 1000x416  89 KB

В левом нижнем углу, традиционно находится звуковой кодек. В данном случае он представлен микросхемой Realtek ALC1200.

450x386  42 KB

Здесь он ничем не закрыт, рядом из вспомогательных компонент только специальные звуковые конденсаторы.

450x162  22 KB. Big one: 1000x361  83 KB

Выше звукового кодека, находится чип контроллера ввода/вывода и системного мониторинга Nuvoton NCT6791D.

300x300  27 KB

Далее по левому краю, почти за разъемами задней панели, распаяна микросхема гигабитного сетевого контроллера Intel I219-V.

300x300  25 KB

На этой плате мы видим пять слотов расширения. Два PCI-e x16 и три PCI-e x1.

450x315  40 KB. Big one: 1000x701  152 KB

Только верхний слот PCI-e x16 обрамлен металлическим кожухом. Технология называется Steel Slot. Он получает линии напрямую от процессора, а другой PCI-e x16 получает их от чипсета. При установке трех видеоадаптеров они будут функционировать в режиме х16+х4 PCI-e Gen 3. Оставшиеся три слота PCI-e x1, также получают свои линии PCI-e Gen 3 от чипсета. Исходя из этой конфигурации становится понятно, почему не поддерживается технология SLI на данной плате, хотя чипсет Intel Z390 позволяет ее реализовать. Между первым и вторым слотом PCI-e x16, находится батарейка и порт для установки беспроводного модуля M.2. Производитель сообщает о том, что можно устанавливать, как полноценные устройства, так и модули Intel CNVi, для реализации встроенного в чипсет Wi-Fi/Bluetooth MAC.

Выше первого слота PCI-e x16 можно увидеть еще один разъем для установки накопителя типа M.2.

450x207  32 KB. Big one: 1000x461  109 KB

Он закрыт радиатором, который мы уже рассматривали выше. Еще один слот M.2 находится внизу. Он также закрыт радиатором.

450x155  24 KB. Big one: 1000x344  92 KB

По правому краю сверху есть надпись Steel Legend. Она сделана на печатной плате путем отсутствия слоев металлизации.

450x101  12 KB. Big one: 1000x225  38 KB

С обратной стороны распаяны RGB LED светодиоды, которые ее просвечивают, а еще обеспечивают подсветку по краю платы.

450x106  8 KB. Big one: 1000x236  32 KB

В работе это все выглядит красиво. На задней панели находятся следующие интерфейсы.

450x186  21 KB. Big one: 1000x413  71 KB
  • Один разъем PS/2 для мыши или клавиатуры
  • Два разъема USB 3.0;
  • Два разъема USB 3.1 (один Type-C);
  • Два разъема USB 2.0;
  • Один видеовыход HDMI 2.0;
  • Один видеовыход Display Port;
  • Один гигабитный сетевой разъем RJ-45;
  • Пять аудиоразъемов типа minijack;
  • Один оптический выход;
  • Два отверстия для выводов антенн.

Технические характеристики ASRock Z390 Steel Legend

Поддерживаемые процессорыIntel Core 8-го и 9-го поколения Coffee Lake для разъема LGA 1151 v2 (полный список поддерживаемых моделей можно изучить на странице модели)
Системная шина, частотаDMI 3.0, 8 GT/s
Системная логикаIntel Z390
Поддерживаемая оперативная память4 x 288-pin DDR4 DIMM, двухканальный режим, до 64 Гбайт при частоте 2133 (2400 / 2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 3600 / 3733 / 3800 / 4000 / 4200 / 4266+ (разгон)) МГц
Слоты расширения2 x - PCI-e x16 Gen3 (x16+x4);
3 x - PCI-e x1 Gen3
Поддержка Multi-GPUCrossFire
Поддержка SATA/RAID6 x SATA 6.0 Гбит/с портов – Intel Z390; RAID 0, 1, 5, 0+1, JBOD;
2 x M.2 порта – 2x PCI-e x4 Gen3 или SATA3 (есть ограничения с использованием SATA портов)
Поддержка M.2 SATA/PCI-eДа/Да
Сеть1 х Intel I219-V
Аудио Realtek ALC1200– 8-канальный HD аудиокодек
USB 2.02 + 3 x USB 2.0 (Intel Z390)
USB 3.02 + 4 x USB 3.0 (Intel Z390)
USB 3.12 x USB 3.1 (Intel Z390)
Системный мониторингNuvoton NCT6791D
Питание материнской платыATX 24-pin, 8-pin ATX 12V
Разъемы и кнопки задней панели1 x PS/2;
2 x USB 3.1 (1x Type-C);
2 x USB 3.0;
1 x RJ45;
1 x HDMI 2.0;
1 x DP;
5 x 3.5 мм Jack;
1 x Optical Audio Out;
2 х Ant. out
Фирменные технологии
  • Sound Blaster Cinema 5;
  • ASRock Polychrome Sync;
  • ASRock Polychrome RGB;
  • ASRock EZ Mode;
  • ASRock FHD UEFI;
  • Ultra M.2;
  • Copper Layer 2oz;
  • Steel Slot;
  • F-Stream;
  • Super Alloy;
  • Gaming Armor;
  • Full Spike Protection;
  • Live Update;
  • App Shop;
  • Key Master;
  • XFast LAN;
  • Instant Flash;
  • Easy RAID Installer
Размеры, мм305 x 244
Форм-факторATX.

Возможности BIOS

Оболочка очень сильно напоминает модели предыдущего поколения. Все сделано красиво и в то же время интуитивно понятно. Минимальные настройки доступны на начальном экране EZ Mode. Доступны функции выбора загрузки, активации XMP профиля и заводского разгона. Конечно же, можно установить время и дату и поэкспериментировать с автоматической настройкой режима работы вентиляторов.

Плата попала на тестирование с версией BIOS 1.00. Я немного поработал с устройством на ней, но потом обновил его до версии 1.10. Меню очень удобное и понятное. Что касается разгона, то здесь важно понять алгоритм и принципы в целом. Для этого есть предустановки: 4.6-4.8 ГГц. Они позволяют понять, какие параметры надо менять кроме напряжений. В остальном все настройки исправно применяются и поведение новинки абсолютно предсказуемо.

Проводя аналогию с платформой AMD Ryzen, здесь можно отметить несколько моментов. В данном меню заблудиться невозможно. Пунктов много, но глубина вкладок не большая и они не дублируются. С разгоном не возникает каких-либо трудностей. Если плата зависает при некорректных установках, то последующий раз она запустится в безопасном режиме на штатных частотах, что очень удобно.

Тестовый стенд

Тестирование материнской платы ASRock Z390 Steel Legend проводилось в составе следующей конфигурации:

  • Процессор: Intel Core i7 8700K (3700 / 4700 МГц база/турбо);
  • Кулер: Noctua NH-D14;
  • Термоинтерфейс: Noctua NT-H1;
  • Материнская плата: ASRock Z390 Steel Legend, версия BIOS 1.10;
  • Память: 2 x 8Гб DDR4 4133, A-Data XPG Spectrix D80 (Samsung B-die);
  • Видеокарта: nVidia GTX1080Ti 11Gb (1481 / 1582 / 11008 МГц (ядро/boost/память));
  • Накопитель SSD M.2: Samsung 970 EVO 250 Гб;
  • Блок питания: AeroCool Hero 775 (775 Вт).

Испытание платы и разгон

Материнская плата не позиционируется как решение для оверклокеров, да и в целом компания ASRock стала прохладнее относиться к этой категории пользователей. Раньше была серия OC Formula, но она закончилась на моделях ASRock X299 OC Formula и Z170 OC Formula.

Жаль, но надо учитывать конъюнктуру рынка. Сейчас пользователю нужен легкий разгон и привлекательный внешний вид. И все чаще на платах используются разнообразные функции, связанные с RGB подсветкой. С этим у модели ASRock Z390 Steel Legend нет никаких проблем. Она светится и мигает как новогодняя елка.

Есть ли какие-то сложности со сборкой? Нет, абсолютно никаких проблем не возникло. Текстолит не гнется, оборудование не мешает друг другу, порты расположены удобно. Нет кнопки включения? Ничего страшного – есть руки и отвертка.

Логотип на системе радиаторов снизу подсвечивается всеми цветами радуги. А еще есть подсветка по правому краю платы. По всей длине с обратной стороны распаяны RGB LED светодиоды. Часть скрывается за надписью Steel Series и подсвечивает ее.

Смотрится все хорошо и отлично синхронизируется с компонентами при помощи программного обеспечения. Кстати, настройки можно осуществлять непосредственно в BIOS платы (и никаких дополнительных программ не устанавливать).

Собираем систему и для начала запускаем ее в штатном режиме.

450x301  45 KB. Big one: 1204x805  275 KB

Заурядная картина, ничего интересного… Осталось лишь провести тесты и посмотреть на работу системы в нагрузке. Для загрузки процессора будем использовать LinX.

450x252  37 KB. Big one: 1157x647  212 KB

Все температуры находятся в пределах нормы, а программа показывает некорректную информацию с некоторых датчиков, поскольку никаких 100°C нигде нет даже близко. Верхние транзисторы в нагрузке прогреваются не более 50°C, боковые – до 63°C, что неплохо, но разгон это все может испортить.

Будем разгонять. Для этого проще всего сразу включить последнюю предустановку в BIOS – 4.8 ГГц, а затем откорректировать напряжения вручную. Сразу же надо включить XMP профиль, чтобы разогнать оперативную память.

450x449  59 KB. Big one: 806x805  174 KB

И не лишним будет установить частоту процессора 5 ГГц, сброс в режиме AVX до 4.8 ГГц, полную скорость вращения крыльчатки процессора и отключить SpeedStep.

Теперь уже можно переходить к нагрузке.

450x250  36 KB. Big one: 1159x645  211 KB

Понятно, что все разгоняется и работает, но на постоянной основе я бы в таком режиме использовать систему не стал. Очень большое тепловыделение, включая подсистему питания. Одно дело все это тестировать на открытом стенде и другое - в тесном корпусе в летнюю жару.

В разгоне компоненты себя чувствуют хуже, поэтому его лучше использовать по минимуму или вообще отказаться от него. Ясно, что новинка не предназначена для экстремального разгона.

Производительность и тепловой режим

Тестирование ASRock Z390 Steel Legend проводилось на открытом стенде при комнатной температуре 24°C в следующих режимах:

  • ASRock Z390 Steel Legend, Intel Core i7 8700K (3700 / 4700 МГц), память 2666 МГц, тайминги 19-19-19-43-2Т, nVidia GTX1080Ti 11Gb;
  • ASRock Z390 Steel Legend, Intel Core i7 8700K @ 5000 МГц (50 х 100, 4800 МГц AVX), память 4133 МГц, тайминги 19-19-19-39-1Т, nVidia GTX1080Ti 11Gb.

Тесты проводились под операционной системой Windows 10 x64 версия 1803/RS4, прогонялись по пять раз, потом выбирались средние значения.

PCMark 10
Overall, Marks


Включите JavaScript, чтобы видеть графики

Essentials, Marks


Включите JavaScript, чтобы видеть графики

Productivity, Marks


Включите JavaScript, чтобы видеть графики

Digital Content Creation, Marks


Включите JavaScript, чтобы видеть графики

Gaming, Marks


Включите JavaScript, чтобы видеть графики

Cinebench R10
1CPU, Marks


Включите JavaScript, чтобы видеть графики

xCPU, Marks


Включите JavaScript, чтобы видеть графики

Cinebench R11.5
OpenGL, FPS


Включите JavaScript, чтобы видеть графики

CPU, FPS


Включите JavaScript, чтобы видеть графики

Cinebench R15
OpenGL, FPS


Включите JavaScript, чтобы видеть графики

CPU, cb


Включите JavaScript, чтобы видеть графики

SVPmark 3.0.3a
Synthetic CPU, MC


Включите JavaScript, чтобы видеть графики

Synthetic CPU, FС


Включите JavaScript, чтобы видеть графики

AIDA64 5.97 Cache & Memory Benchmark
Memory read, Мбайт/с


Включите JavaScript, чтобы видеть графики

Memory write, Мбайт/с


Включите JavaScript, чтобы видеть графики

Memory copy, Мбайт/с


Включите JavaScript, чтобы видеть графики

Memory latency, нс


Включите JavaScript, чтобы видеть графики

Fritz Chess Benchmark
kNodes


Включите JavaScript, чтобы видеть графики

Super PI
1M, секунды


Включите JavaScript, чтобы видеть графики

8M, секунды


Включите JavaScript, чтобы видеть графики

wPrime v2.09
32M, секунды


Включите JavaScript, чтобы видеть графики

1024M, секунды


Включите JavaScript, чтобы видеть графики

7-Zip v18.06 (x64) 32 Мб
Упаковка, итоговый рейтинг, MIPS


Включите JavaScript, чтобы видеть графики

Распаковка, итоговый рейтинг, MIPS


Включите JavaScript, чтобы видеть графики

Общий рейтинг, MIPS


Включите JavaScript, чтобы видеть графики

Winrar 5.60
Кбайт/с


Включите JavaScript, чтобы видеть графики

3D Mark (Fire Strike)
Marks


Включите JavaScript, чтобы видеть графики

3D Mark (Sky Diver)
Marks


Включите JavaScript, чтобы видеть графики

SPECviewperf 13
3dsmax-06, fps


Включите JavaScript, чтобы видеть графики

catia-05, fps


Включите JavaScript, чтобы видеть графики

creo-02, fps


Включите JavaScript, чтобы видеть графики

energy-02, fps


Включите JavaScript, чтобы видеть графики

maya-05, fps


Включите JavaScript, чтобы видеть графики

medical-02, fps


Включите JavaScript, чтобы видеть графики

showcase-02, fps


Включите JavaScript, чтобы видеть графики

snx-03, fps


Включите JavaScript, чтобы видеть графики

sw-04, fps


Включите JavaScript, чтобы видеть графики

Crystal Disk Mark 6.0.2
М.2

401x366  44 KB

Посмотрим теперь на температуру радиаторов.

Температура верхних транзисторов
Простой | Нагрузка, °C


Включите JavaScript, чтобы видеть графики

Температура бокового радиатора транзисторов
Простой | Нагрузка, °C


Включите JavaScript, чтобы видеть графики

Температура радиатора чипсета
Простой | Нагрузка, °C


Включите JavaScript, чтобы видеть графики

Встроенный звук

Звуковой кодек представлен микросхемой Realtek ALC1200. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD569 и акустики Creative GigaWorks T20 SeriesII.

Качество звучания никаких серьезных нареканий не вызывает. Звук очень чистый даже на максимальных уровнях громкости. Дополнительно я протестировал встроенный звук при помощи программы RMAA и получил следующие результаты.

16 бит, 44.1 кГц

450x152  18 KB. Big one: 610x206  37 KB

24 бит, 192 кГц

450x152  18 KB. Big one: 610x206  37 KB

Заключение

Новинка ASRock это стильная и красивая материнская плата, которая хорошо справляется со своими обязанностями. Отличный вариант для тех, кто любит, когда все светится, мигает и моргает. Для тех, кто любит разгонять, этот аттракцион также присутствует, но в легком виде, достаточном для зависти соседа по парте. Все в точности так и выглядит, но разберем подробнее.

Начнем с достоинств модели. Самое основное – это внешний вид. О вкусах не спорят, но надо признать, что смотрится ASRock Z390 Steel Legend очень хорошо и вполне может рассчитывать на популярность. Неплохо реализованы функции RGB подсветки и синхронизации с периферией. Есть новые интересные эффекты, и в целом, как отмечалось еще в прошлый раз, ASRock Polychrome перешел на новый уровень. На этой материнской плате можно установить два накопителя M.2, для которых предусмотрены радиаторы. Есть поддержка USB 3.1, есть возможность установки беспроводного модуля, звук – звучит, свет – светит, и… как бы все.

А дальше, когда эйфория проходит, возвращаемся с небес на землю и видим, что не так все радужно. Не секрет, что Intel Z390 выбирают не для процессоров Celeron или Pentium Platinum, а для моделей Core с литерой «K» в конце и для разгона. Ну а если плата заявлена для разгона, то и разгон должен быть соответствующим. Здесь же подсистема питания явно не рассчитана на эксперименты и долго не проживет, если будет постоянно нагретой до 100°C. Причем для накопителей M.2 предусмотрены два радиатора, а для подсистемы питания – один, хоть и большой.

И не в полной мере используются возможности чипсета Intel Z390 в плане поддержки мультиграфических технологий. Нет возможности использовать две видеокарты в режиме SLI, поскольку отсутствует режим разделения процессорных линий PCI-e по формуле х8+х8. В итоге многое будет зависеть от цены. Она пока неизвестна, но не думаю, что будет очень дорого.

Вывод прост. Материнская плата в целом хороша, но про разгон забудьте. Используйте ее в штатном режиме, и она будет долго служить вам верой и правдой.

Андрей Понкратов aka wildchaser


Выражаем благодарность:

  • Компании ASRock за предоставленную на тестирование материнскую плату ASRock Z390 Steel Legend.

Telegram-канал @overclockers_news - это удобный способ следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы.
Страницы материала
  • Вступление, обзор и тестирование ASRock Z390 Steel Legend, заключение
Страница 1 из 1
Оценитe материал
рейтинг: 2.3 из 5
голосов: 9

Комментарии Правила



Возможно вас заинтересует

Популярные новости

Сейчас обсуждают
