Обзор и тестирование материнской платы ASUS ROG Strix Z390-I Gaming

Оглавление

Вступление

Ранее мы уже изучили несколько материнских плат ASUS, основанных на чипсете Intel Z390 и предназначенных для процессоров Intel в конструктиве LGA 1151 v2.

реклама

Однако тайваньская компания по-прежнему способна впечатлить, предлагая пользователям все новые модели серии ROG. Чем же удивит новинка?

500x369  36 KB. Big one: 750x554  67 KB

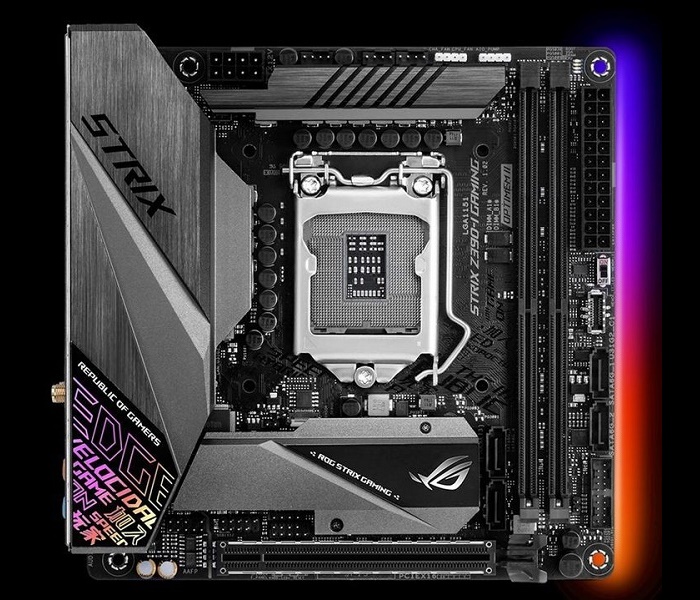

Производитель позиционирует ее как «геймерскую материнскую плату формата mini-ITX с чипсетом Intel Z390, поддержкой DDR4 4500 МГц и выше, Intel Wi-Fi, разъемами M.2, портами SATA 6 Гбит/с, HDMI 2.0 и USB 3.1 Gen 2»…

Иначе говоря, перед нами компактная модель, оснащенная по последнему слову техники и снабженная всеми необходимыми разъемами. Но насколько хороша она на практике?

Технические характеристики

500x479  68 KB. Big one: 750x719  133 KB

МодельASUS ROG Strix Z390-I Gaming
ЧипсетIntel Z390
ПроцессорIntel Core I 8/9 поколения
Память2 слота DDR4, от 2133 до 4500+ МГц
PCIe1 x PCIe 3.0 16x
Мультиграфические конфигурацииНет
Накопители1 x M.2 Mkey 2242-22110 (PCIe 3.0 x4);
1 x M.2 Mkey 2242-2280 (PCIe 3.0 x4 и SATA);
4 x SATA 6G; Smart Response и Optane
СетьIntel 219V (1 Гбит/с);
WiFi 802.11 a/b/g/n/ac (Intel 9560);
Bluetooth 5.0
АудиоRealtek ALC1220 + два операционных усилителя
ВидеовыходыDisplayPort, HDMI 2.0
USB4 x USB 2.0;
5 x USB 3.0;
3 x USB 3.1
Форм-факторmini-ITX.

500x491  58 KB. Big one: 750x737  101 KB

Многие пользователи задаются вопросом, какие порты USB доступны на задней панели, а какие – через дополнительные косички и разъемы.

Так вот у данной платы на задней панели расположено:

  • Type A – два USB 2.0 + два USB 3.0 + два USB 3.1;
  • Type-C – один USB 3.0.

Через дополнительные разъемы на плате:

  • Type A – два USB 2.0 + два USB 3.0;
  • Type A/C – один USB 3.1 (разъем для передней панели корпуса через специальный переходник).

Комплект поставки

500x378  51 KB. Big one: 2500x1890  722 KB
  • Материнская плата;
  • Диск с драйверами и программным обеспечением;
  • Инструкция;
  • Наклейка ROG;
  • Купон со скидкой на кабели;
  • Четыре кабеля SATA;
  • Набор крепления для SSD;

500x287  17 KB. Big one: 750x430  27 KB
  • Два набора удлинителей крепления SSD;
  • Антенна 2R2T для Wi-Fi;
  • Карточка покупателя Republic of Gamers;
  • Кабель-удлинитель для RGB лент;
  • Переходник для подключения кабелей корпуса к материнской плате.

500x331  29 KB. Big one: 2500x1657  387 KB

На задней панели вы найдете: звуковые порты и пару видеовыходов (HDMI 2.0, DP), LAN, а также коннекторы для антенны, два USB 2.0, два USB 3.0, два USB 3.1, один Type-C USB 3.0.

Отдельно отмечу, что независимо от поколения установленного процессора поддерживается вывод картинки в формате HDMI 2.0 (4096 x 2160 @60 Гц) благодаря микросхеме PS176 (более подробная информация о спецификациях находится здесь).

Дизайн PCB

Несомненно, разработать безупречный дизайн платы в форм-факторе ITX еще та задачка. Всегда, повторюсь, всегда будут компромиссы! Будет меньше портов, слотов и возможностей, несмотря на установленный топовый чипсет Intel Z390.

Компания ASUS сосредоточилась на размещении двух слотов М.2. Здесь нет верхнего и нижнего, скорее фронтальный и тыловой. Спереди М.2 поддерживает оба типа подключения (SATA, PCIe 4x), но в случае с SATA отключается один из SATA портов (второй). С обратной стороны М.2 порт всеядный и без компромиссов (SATA порт не отнимает).

реклама



500x495  74 KB. Big one: 2500x2476  1756 KB

Пара DIMM поддерживает модули DDR4 удвоенной емкости, поэтому можно втыкать по 32 ГБ в каждый. Такие планки выпускает несколько компаний, но в продаже они пока редки.

500x495  90 KB. Big one: 2500x2476  2109 KB

Силовая схема питания требует подробного разбора, поскольку ни один из русскоязычных сайтов, выложивших обзор данной модели, не угадал с комбинацией (привели только общее число, и то с ошибками).

500x293  52 KB. Big one: 2500x1464  1237 KB

реклама

Как видите, здесь пять различных напряжений и далеко не десять фаз питания (или восемь, как кто-то предполагал, хотя и был близок к истине).

Разграничим основные типы: VCore, VCCGT, VCCSA, VCCIO. Готовы гадать или подсказать? Итак, красные парные фазы – это VCore. Да, с некоторых пор ASUS делает их парно-параллельными. Поэтому правильнее считать, что на ROG Strix Z390-I Gaming три двойные фазы. Синим обведена двойная фаза питания VCCGT для графического ядра процессора. Желтый, оранжевый и зеленый – второстепенные фазы питания (VCCSA, VCCIO и т.п.).

Чисто маркетинговое описание звучало бы «6+2 фазы питания», на самом деле 3+1, но двойные. Однако второстепенные фазы не могут работать без контроллеров, и они на плате есть, только расположены с обратной стороны PCB!

500x257  51 KB. Big one: 2500x1282  1055 KB

Вот эти маленькие IC (6X=5D) и есть ШИМ-контроллеры RT8125C/D компании Richtek Mach Response.

реклама

500x264  46 KB. Big one: 2500x1320  1016 KB

И там же вы найдете третий шим-контроллер недалеко от IC (6X=5D).

500x440  77 KB. Big one: 700x616  127 KB

В итоге основными (3+1)*2 фазами управляет шим-контроллер ASP1401CTB, еще 3 второстепенными – 3х Richtek RT8125C/D. Я не имею никакого представления о настоящей маркировке ASP1401CTB, но похоже это одна из вариаций от компании Richtek Mach Response с максимальным числом поддерживаемых фаз 4+2.

500x247  38 KB. Big one: 1500x740  342 KB

реклама

500x245  37 KB. Big one: 1500x735  359 KB

Здесь он управляет восемью DR.MOS микросхемами ON Semiconductor NCP302045 с максимальным током отдачи 45А. На процессор можно подать суммарно до 270А Vcore и 90A VCCGT при идеальных условиях (температура 25С). При нагреве КПД снижается, но производитель публично не дает данных.

Зато мы точно знаем, что максимальное тепловыделение 1 сборки, состоящей из 1 микросхемы NCP302045, при самых неблагоприятных условиях (температура выше 100С, максимальная отдача 45А), составляет 10,5 ватт.

500x333  45 KB. Big one: 2500x1668  610 KB

реклама

Питание на плату подается через единственный 8-pin разъем.

500x397  38 KB. Big one: 1500x1191  248 KB

Для диагностики используются цветные светодиоды. Cлот PCIe 16x имеет дополнительное усиление.

Об интересном

RGB подсветка

реклама

500x383  13 KB. Big one: 2500x1913  154 KB

Подсветка на ASUS ROG Strix Z390-I Gaming сосредоточена в одном месте – по одной из сторон печатной платы.

500x309  36 KB. Big one: 2500x1542  414 KB

Для полного отключения подсветки после деактивации ее в соответствующем пункте меню BIOS или в ПО Aura, также следует включить режим ErP Ready Enable (S4+S5).

500x392  27 KB. Big one: 750x588  71 KB

реклама

Программная среда AURA, несколько лет внедренная во все устройства ASUS, постепенно развивается. Началось все с обыкновенной RGB подсветки. Сейчас это уже стало некой единой экосистемой, в которую включены клавиатуры, мышки, светильники, и скорее всего если бы ASUS выпускала СВЧ или холодильники, то и в них бы мы нашли признаки поддержки AURA. Естественно платой поддерживается режим хаба, объединяя подсветку собственных RGB светодиодов, клавиатуры и мышки, а также внешние ленты.

Аппаратные кнопки и дополнительные возможности

500x331  34 KB. Big one: 2500x1654  403 KB

С торца стоит переключатель функции Mem_ok!! Используется он при невозможности пользователем или платой распознать настройки памяти, она постарается автоматически выставить субтайминги для удачного старта.

500x285  25 KB. Big one: 500x285  25 KB

Под сокетом есть разъем для внешнего термодатчика (в комплект не входит).

500x270  24 KB. Big one: 500x270  24 KB

500x268  28 KB. Big one: 500x268  28 KB

Плата также поддерживает подключение и управление 2 типов RGB-лент (простые RGB (12V/R/G/B) и адресуемые (5V/Data/-/Ground)).

Система охлаждения

500x500  68 KB. Big one: 2500x2555  1529 KB

На всей системе питания установлено три радиаторов, и да, один из них выполнен в виде кожуха I/O портов.

На плате благодаря развитой системе диагностики установлено несколько тепловых датчиков. Они все контролируются из ПО ASUS, либо данные собираются универсальными программами, например, HWInfo. К тому же на плате есть разъем под дополнительный датчик, но в комплекте его нет. Увы, данные о нагреве VRM отсутствуют и в BIOS и не считываются из шим-контроллера.

500x325  42 KB. Big one: 2500x1630  597 KB

Сама система питания нагревает радиаторы неравномерно из-за установленных разных по габаритам радиаторов.

300x171  11 KB. Big one: 2500x1735  305 KB 300x171  9 KB. Big one: 2500x1423  270 KB

Небольшой радиатор обслуживает одну сдвоенную фазу Vcore и одну сдвоенную фазу VCCGT, а также вспомогательную фазу. Радиатор цельный, средних размеров, но именно он и греется больше всего в системе охлаждения VRM. Разница между большим и средним обычно составляет 7-9 С не в пользу последнего.

300x178  10 KB. Big one: 2500x1345  368 KB 300x178  11 KB. Big one: 2500x1481  322 KB

2 фазы из трех охлаждаются радиатором-кожухом. С его то размерами грех жаловаться на температуру VRM. Непонятно зачем, но он сделан разборным. С торцов можно открутить две части. Конструкция не предусматривает внешнее крепление выносного вентилятора. Тепло радиаторы отводят через термопрокладки и крепятся жестко винтами.

500x468  18 KB. Big one: 1500x1404  133 KB

Радиатор PCH имеет оригинальную форму и исполнение.

500x349  44 KB. Big one: 2500x1742  649 KB

Снаружи он кажется массивным элементом, но, когда его снимаешь и разбираешь, оказывается, что в середине есть специальная выемка под установку SSD.

500x419  43 KB. Big one: 2500x2094  694 KB

Только фронтальный разъем М.2 снабжен радиатором, одновременно являющимся элементом охлаждения PCH. Устанавливая SSD посоветую вам места прилегания 2 радиаторов промазать термопастой, чтобы улучшить теплоотвод.

500x333  47 KB. Big one: 750x500  84 KB

В качестве способа радикально улучшить охлаждение EK предлагает «всего» за 110 евро водоблок на CPU и систему питания.

Тестовый стенд

Тестовая конфигурация

500x497  67 KB. Big one: 2500x2482  1484 KB
  • Материнская плата: ASUS ROG Z390-I Gaming (Intel Z390, LGA 1151);
  • Процессор: Intel Core i9-9900K;
  • Система охлаждения: система водяного охлаждения;
  • Термоинтерфейс: Arctic Cooling МХ-2;
  • Оперативная память: DDR4, 2 модуля x 8 Гбайт;
  • Видеокарта: NVIDIA GeForce RTX 2060;
  • Накопители:
    • SSD Intel Optane 905P 480 Гбайт;
    • SSD Samsung 960 Evo, 500 Гбайт;
    • SSHD Seagate Desktop 4 Тбайт;
  • Блок питания: Corsair AX1500i, 1500 Ватт;
  • Операционная система: Microsoft Windows 10 x64.

Температура VRM замерялась внешним термометром с выносными датчиками после теста LinX.

Разгон и температурный режим

Как всегда, начнем с простого – изучим режим работы по умолчанию, но предварительно ответим на частый вопрос о настройках BIOS, предназначенных для штатного режима функционирования процессора.

Это важное пояснение, потому что инженеры ASUS на материнских платах серии ROG постоянно включают турбо-режим в обход желаний пользователей. Убрать его можно, однако в меню BIOS слишком много настроек для среднестатистического пользователя.

Для начала идем в основное меню Ai Tweaker.

500x288  77 KB. Big one: 750x432  144 KB
  • Выключаем ASUS Multicore Enhancement – Disabled;
  • Переводим SVID Behavior – Intel’s Fail Safe;
  • Включаем CPU SVID Support – Enabled;
  • Заходим в Advanced/CPU Configuration/CPU Power Management Control и активируем CPU C-States;
  • Выбираем Package C State Limit – CPU Default.

После этого процессор будет работать с паспортным уровнем TDP и частотами согласно спецификациям Intel.

500x97  26 KB. Big one: 750x146  45 KB

В принципе, у ASUS существует пять положений SVID, которые задают схему работы ЦП:

  • Auto режим – тип выбирает материнская плата, удобен для разгона;
  • Best-Case Scenario – режим с авторазгоном, аналогичен функции ASUS Multicore Enhancement, когда плата старается максимально поднять напряжение и частоту CPU автоматически;
  • Typical Scenario – очень близок к номинальному, но частота вместо 3.6 ГГц на всех ядрах будет ближе к 3.8 ГГц с небольшим поднятием напряжения;
  • Worst-Case Scenario – лишь после нагрева выше 90°C частота ЦП будет падать до номинальных 3.6 ГГц (в случае i9-9900K), типовое напряжение Vcore слегка увеличено;
  • Intel’s Fail Safe – стопроцентное соответствие спецификациям Intel.

386x500  232 KB. Big one: 1207x1563  530 KB

После указанных выше манипуляций получаем на выходе штатные частоты i9-9900K с TDP 95 Вт, пиком Turbo 5 ГГц и нагревом VRM радиаторов до температуры 46/49°C (для большого и маленького).

На приведенном изображении я специально обвел красным эти данные, а также нетипичное для PCH значение 59°C.

500x412  43 KB. Big one: 2500x2059  519 KB

Дело в том, что нижний радиатор PCH состоит из двух частей. Чтобы подключить к тестовой сборке SSD Intel Optane, приходится использовать переходник М.2 -> U.2, который прилагается. С ним закрыть радиатор невозможно, и получается, что мост функционирует без должного охлаждения. А снизу его подогревает SSD Samsung 960 Evo!

Далее я отдельно проведу тесты без твердотельного накопителя Intel Optane с собранным радиатором PCH, а пока удивляйтесь возникшему внезапно самому горячему месту на материнской плате.

500x253  35 KB. Big one: 750x380  67 KB

По разгону оперативной памяти крошечная плата ничем не уступает именитым: 4300 МГц при 1.385В – хороший результат.

И сразу поясню, как я проверяю платы на разгон (и почему полностью в ручном режиме), ведь обладая большим опытом и знаниями, можно добиться +200-300 МГц к полученным значениям. Я поступаю как неопытный пользователь, точнее опытный в меру.

Активируем XMP профиль, повышаем первичные тайминги и напряжение Vdram до 1.385 В, а остальное отдаем на откуп системной плате. Пусть она думает, какие второстепенные тайминги выставить, на сколько повысить напряжение на кольцевой шине и системном агенте.

500x457  55 KB. Big one: 1704x1558  492 KB

При проверке на прочность система охлаждения VRM показала 100% эффективность с нагрузкой до 230 Вт, что эквивалентно среднему разгону i9-9900K до частот 4.9-5.0 ГГц. Напряжение Vcore поднималось до 1.394 В, в реальности мультиметр выдавал 1.37 В. Результат тянет на получение зачета с учетом компактности всей системы.

И насколько же просто разгонять процессор с материнской платой ROG! Почти все настройки оставляем в Auto за исключением множителя, ручного AI Tuner, Vcore в manual, ставим нужное напряжение, а в закладке Digi+ VRM находим пункт CPU Current capability и выставляем максимальное число. Все, на этом наш разгон закончился, едва начавшись, потому что адекватное поведение алгоритмов, заложенных в BIOS – залог хорошего результата.

Так как датчика температуры VRM на плате нет, то оперируя доступными показателями, наиболее близко расположенным оказался датчик ASUS CPU. Он почти точно отображает нагрев VRM. В конце тестирования термодатчики, стоявшие на радиаторах VRM, зафиксировали максимальные значения 69/76°C.

Увы, при рассмотрении результатов нагрева PCH можно упасть в обморок. Нигде и никогда я не видел столь сильного нагрева. Это именно та часть системной платы, что требует принудительного охлаждения вентилятором!

Возможности BIOS

Перечень основных настроек разгона можно увидеть, кликнув по картинке ниже.

500x136  27 KB. Big one: 779x1263  104 KB

На процессор можно подавать три типа напряжений: автоматическое, адаптивное и условное (в нем выставляется номинальное напряжение и добавочное для режима Turbo).

Доступные настройки диапазонов напряжений:

Параметр / модельASUS ROG Strix Z390-I Gaming
Manual0.6 – 1.7 В с шагом 0.005 В
Offset Mode +/--0.635 – 0.635 В с шагом 0.005 В
Adaptive Mode +/-0.001 – 0.999 В с шагом 0.001 В
Dram Voltage1.0 – 2.0 В с шагом 0.00625 В
CPU VCCIO Voltage0.9 – 1.8 В с шагом 0.00625 В
System Agent Voltage0.7 – 1.8 В с шагом 0.00625 В
PLL Termination VoltageНет
PCH Core Voltage0.9 – 1.8 В с шагом 0.01 В
CPU StandBy Voltage0.8 – 1.8 В с шагом 0.01 В
DRAM VTT0.5 – 1.3 В с шагом 0.00625 В
VPPDDR1.865 – 3.135 В с шагом 0.005 В
DMI0.3 – 1.9 В с шагом 0.00625 В
Core PLLНет
Internal PLL0.9 – 1.845 В с шагом 0.015 В
GT PLL0.9 – 1.845 В с шагом 0.015 В
Ring PLL0.9 – 1.845 В с шагом 0.015 В
SA PLL0.9 – 1.845 В с шагом 0.015 В
Memory Controller PLL0.9 – 1.845 В с шагом 0.015 В
Eventual Dram VoltageНет
Eventual CPU Stand By VoltageНет
Eventual PLL Termination VoltageНет
Eventual DMI VoltageНет

500x219  65 KB. Big one: 750x329  109 KB

Наконец-то разработчики ASUS добавили полное описание функции автоматического разгона, из которого выясняется, что в состоянии Disabled полностью копируется поведение процессора в заводском виде.

500x168  39 KB. Big one: 750x252  65 KB

Появился выбор в меню настройки множителей для CPU AI Optimized, который конфигурируется в отдельной вкладке.

500x283  62 KB. Big one: 750x425  105 KB

В ней настраивается и проверяется система охлаждения, а далее материнская плата автоматически предлагает различные уровни разгона.

500x72  35 KB. Big one: 750x108  60 KB

Пункт Ring Down Bin обзавелся полным описанием. Функция позволяет разрешить или запретить изменение множителя шины Ring Bus, а также задавать пороговые значения и диапазон изменений.

Дополнительные вкладки:

500x247  45 KB. Big one: 750x370  76 KB

Закладка Digi+:

500x256  42 KB. Big one: 750x384  69 KB

Настройка функций энергосбережения процессора:

500x287  43 KB. Big one: 750x431  71 KB

Дополнительные настройки разгона и вспомогательные напряжения (полный список приведен в таблице выше).

Система мониторинга

В разделе мониторинга приводятся температуры всех основных элементов материнской платы и перечень напряжений. Увы, датчика температуры VRM здесь нет.

500x541  68 KB. Big one: 714x772  56 KB

На плату установлено три коннектора 4pin, предназначенных для вентиляторов (два повышенной мощности для помп СВО).

В разделе мониторинга и вентиляторов сосредоточены настройки последних. А на заглавной странице можно увидеть текущие параметры: напряжения, обороты подключенных моделей или помпы.

500x253  28 KB. Big one: 2500x1264  345 KB

В Q-Fan Configuration вкладок больше, а для автоматической настройки нужно воспользоваться режимом Q-Fan Tuning. Системная плата сама протестирует возможности подключенных вентиляторов и создаст профили с оптимальными настройками.

И поскольку на плате всего три разъема, логично предположить о наличии расширенных настроек всех коннекторов, хотя это не так! Лишь основной CPU и CHA_FAN предлагают расширенные настройки, AIO_PUMP довольствуется базовыми (три точки температуры, к которым привязываются три положения подачи напряжения в процентном отношении).

Заключение

В столь небольшой по предложениям и ограниченной спросом категории материнских плат форм-фактора mini-ITX не у каждого производителя есть решения, а если и есть, то обязательно находятся мелкие недостатки. К счастью, у ASUS ROG Strix Z390-I Gaming они именно мелкие, по факту ровно один недочет – это нагрев совмещенного с охлаждением SSD радиатора.

Если вас это не смущает, то смело рекомендую. Увы, придется выложить кругленькую сумму, и это является обратной стороной медали при желании получить компактную систему на топовом чипсете Intel Z390.

Плюсы ASUS ROG Strix Z390-I Gaming:

  • Наличие HDMI 2.0 (4096 x 2160 @60 Гц) и DisplayPort 1.2;
  • Хорошая для форм-фактора mini-ITX система питания;
  • Подсистема VRM оснащена массивным радиатором;
  • Два слота для накопителей M.2;
  • Поддержка модулей DDR4 удвоенной емкости (до 32 гигабайт);
  • Фронтальный выход для наушников снабжен двумя операционными усилителями;
  • Статическая защита портов USB, Audio, LAN.

Минусы материнской платы:

  • Заметный нагрев радиатора PCH;
  • Высокая цена (около 17-18 тысяч рублей).

Может не устроить:

  • Не лучшее расположение слотов М.2 (при установке двух SSD они будут нагреваться совместно с PCH);
  • Всего три разъема для вентиляторов.

Дмитрий Владимирович aka Rasamaha


Выражаем благодарность:

  • Компании ASUS за предоставленную на тестирование материнскую плату ASUS ROG Strix Z390-I Gaming.

За кадром

500x293  53 KB. Big one: 2500x1464  1169 KB

500x167  32 KB. Big one: 2500x837  679 KB

500x521  86 KB. Big one: 2500x2607  1883 KB

500x257  51 KB. Big one: 2500x1282  1055 KB

500x337  58 KB. Big one: 2500x1686  1319 KB

500x463  82 KB. Big one: 2500x2313  1402 KB

500x191  24 KB. Big one: 2500x953  425 KB

Подпишитесь на наш канал в Яндекс.Дзен или telegram-канал @overclockers_news - это удобные способы следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы.
Страницы материала
  • Вступление, обзор и тестирование ASUS ROG Strix Z390-I Gaming, заключение
Страница 1 из 1
Оценитe материал
рейтинг: 3.3 из 5
голосов: 13

Комментарии Правила



Возможно вас заинтересует

Популярные новости

Сейчас обсуждают
