Обзор и тестирование материнской платы ASRock B450M-HDV

Оглавление

Вступление

Игровой компьютер сейчас стоит очень дорого. Основу его составляет видеокарта, а цены на современные модели растут как на дрожжах. Чего стоит вся линейка NVIDIA GeForce RTX. Самая простая модификация GeForce RTX 2060 продается где-то за 30 000 рублей. За те же деньги можно взять любую консоль и несколько игр. Стоит ли говорить, что видеокарта – не единственная деталь в компьютере. Для ее успешного функционирования необходимо соответствующее «железо». И многие предпочитают использовать платформу AMD, поскольку она предлагает неплохие функциональность и производительность за приемлемые деньги.





Процессоры AMD Ryzen продолжают оставаться востребованными благодаря соотношению цена/производительность. Наиболее оптимальные модели без интегрированной графики это AMD Ryzen 5 2600 и Ryzen 5 2600X. Наличия 6 ядер и 12 потоков сейчас хватает для большинства задач. Еще одним слагаемым успеха является доступность материнских плат, которые не только работают с этим процессором, но и могут его разгонять. Как правило, эти модели выполнены на чипсете AMD B450. Есть еще чипсет AMD A320, но на нем функции разгона отключены. Поэтому есть смысл доплатить и взять недорогую модель на AMD B450.

Мое внимание привлекла ASRock B450M-HDV. У нее хорошие отзывы и достаточно привлекательная цена. Несмотря на скромную функциональность, все основные функции присутствуют, поэтому было интересно получить ее на тестирование, чтобы выяснить, как она справляется со средними моделями процессоров.

450x260  36 KB. Big one: 1143x661  194 KB

Интересно, подойдет ли эта плата для создания игрового компьютера начального уровня или же перед нами обычная офисная модель?

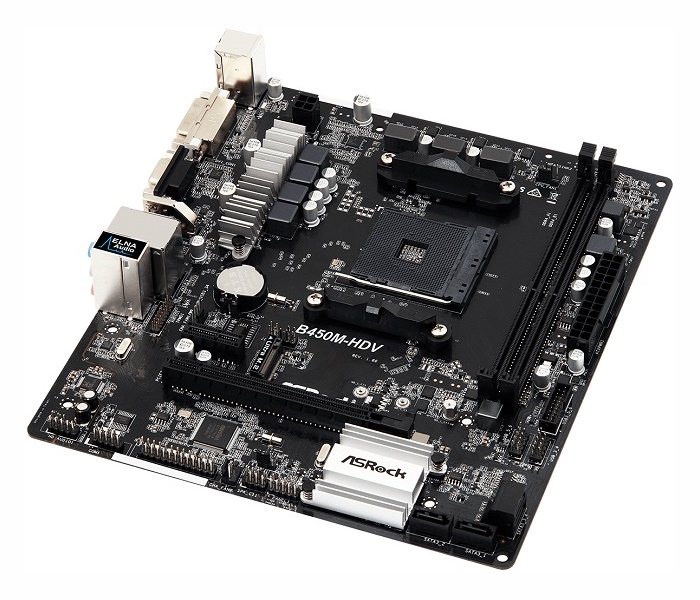

Обзор ASRock B450M-HDV

450x375  258 KB. Big one: 1200x1000  497 KB

Упаковка и комплектация

Коробка небольшая и выглядит простовато. Не будем забывать, что это бюджетная модель, поэтому никаких излишеств не будет.

450x359  23 KB. Big one: 1000x797  78 KB





Перед нами обычная цветная картонная коробка с глянцевой поверхностью. У компании ASRock всегда глянцевые упаковки, только на более дорогих моделях присутствует оболочка сверху. Тут, разумеется, ее нет.

450x356  32 KB. Big one: 1000x790  112 KB

Плата не относится к какой-то определенной серии продуктов, поэтому стиль в оформлении минималистический и ни на что не похожий. Спереди мы видим черный фон с красной узорчатой полосой.

450x391  31 KB. Big one: 1000x868  117 KB

В левом верхнем углу находится логотип компании ASRock. Немного ниже указано наименование модели. Символы крупные и светлые поэтому они легко читаются на черном фоне. Внизу нам сообщают о поддержке процессоров AMD Ryzen 2000-й серии. Дальше мы видим фирменную эмблему процессоров Ryzen и логотип HDMI. В правом нижнем углу указана модель чипсета. Не совсем понятно с какой целью это сделано, ведь его обозначение указано в названии самой модели устройства. Посмотрим, что с другой стороны.





450x397  48 KB. Big one: 1000x883  184 KB

Такое ощущение, что это совсем другая коробка. Слишком уж контрастно это выглядит. Очень лаконично спереди, а здесь какой-то пестрый балаган. Фон красный и множество вставок с описанием технических решений. Среди всего этого присутствует небольшая фотография самой материнской платы.

Самая главная особенность, которую продвигает производитель – наличие интерфейса Ultra M.2. Он предназначен для установки быстрых SSD накопителей, работающих с шиной PCI-e x4 Gen3. Внизу есть схематичное изображение разъемов задней панели и небольшая спецификация. Заглянем в коробку.

450x295  23 KB. Big one: 1000x655  82 KB

Сверху расположился комплект поставки, а под ним находится картонный разделитель. Убрав все это, мы обнаружим материнскую плату в антистатическом пакете.







450x298  26 KB. Big one: 1000x662  89 KB

Среди информационных носителей можно обнаружить следующее:

450x261  16 KB. Big one: 1000x580  55 KB
  • Quick Installation Guide (руководство пользователя);
  • DVD диск с драйверами и программным обеспечением для различных операционных систем;

Вот такие аксессуары находятся в комплекте поставки.

450x273  22 KB. Big one: 1000x607  80 KB
  • Два кабеля SATA 6 Гбит/с;
  • Один винт крепления для накопителей M.2;
  • Заглушка на заднюю панель;



Может будет трудно поверить, но точно такой же комплект поставки у значительно более дорогих моделей.

Дизайн и особенности платы

Материнская плата упакована в антистатический пакет и помимо этого она лежит на подложке из вспененного полиэтилена. Видимо производитель хочет, чтобы устройству было помягче. Не так давно модель получила обновление ASRock B450M-HDV R4.0. Плата стала смотреться интереснее благодаря принтам на поверхности.

433x450  73 KB. Big one: 905x941  305 KB

Однако у нас пока старая модель и она выглядит не столь весело. Скорее даже мрачно. Формально это модель типоразмера mATX, но на самом деле она меньше. Ее габариты составляют 231 х 206 мм, в то время, как стандартом предусмотрено 244 х 244 мм.



450x384  35 KB. Big one: 1000x854  138 KB

Плюс в этом я вижу только один – удобство монтажа в маленький корпус. Все остальное – сплошные минусы. Понятно, что производитель это сделал из экономии, чтобы устройство было как можно дешевле.

450x353  35 KB. Big one: 1000x785  136 KB

Печатная плата черного цвета, глянцевая. Давно у меня не было нареканий к качеству изготовления плат. Я представлял, что сейчас оно везде одинаковое, потому, что давно вручную ничего не изготавливают. Однако, на этой плате местами такое ощущение появляется. Посмотрите, например, на катушки индуктивности. Они просто распаяны криво. В остальном замечаний нет. Элементы распаяны только спереди, с обратной стороны – пусто.

450x356  25 KB. Big one: 1000x790  87 KB



Печатная плата тонковата и гнется. Хорошо, что она короткая поэтому, это будет не так критично. Скорее всего мне попалась какая-то бракованная модель потому, что торчат не пропаянные концы на катушках индуктивности и как я уже отмечал ранее сидят они криво.

Питание на материнскую плату подается через основной и дополнительный коннекторы ATX по схеме 24+4.

300x147  15 KB. Big one: 1000x489  96 KB 300x147  15 KB. Big one: 1000x489  92 KB

Это не первая плата на чипсете AMD B450, которую я тестирую и раньше все модели обеспечивались питанием по формуле 24+8. Здесь же мы видим 24+4. С одной стороны, это хорошо – меньше требований к блоку питания. Кстати производитель не удосужился намекнуть: сколько же нужно минимально ватт? Не думаю, что данная модель предназначена для разгона, поэтому скорее всего этого будет достаточно, особенно для моделей с буквами GE на конце. Не знаю, как будут работать восьмиядерные модели, потому что планирую тестировать плату на шестиядерном.

Для модулей памяти типа DDR4 предусмотрено всего два слота черного цвета. Чтобы активировать двухканальный режим нужно просто установить две планки.



450x156  23 KB. Big one: 1000x347  91 KB

Хорошо заметно, что с одной стороны слотов находятся привычные защелки, а с другой стороны их нет. Вместо них используются фиксаторы. Раньше такое можно было встретить на дорогих моделях плат, а сейчас даже на бюджетных.

Производителем заявлена поддержка режимов работы DDR4 2133 / 2400 (2666 / 2800 / 2933 / 3200+ (разгон)) МГц со штатным напряжением 1.2 В, которое разумеется можно увеличивать. Многие модули памяти в разгоне работают на 1,35 В. Максимальный допустимый объем 32 Гб достигается путем установки двух модулей по 16 Гб.

Питание процессора выполнено по 7-ми фазной схеме, а точнее 4+3. Для устройства такого уровня это очень даже неплохо.

450x330  44 KB. Big one: 1000x733  173 KB



На верхние три фазы приходится по три транзистора типа Low Rds(on), и на боковые тоже по три. Используются неплохие чипы от компании Sinopower с маркировкой SM4337 и SM4336.

450x208  28 KB. Big one: 1000x462  105 KB

Эти транзисторы распаивают даже на устройствах с чипсетом Intel Z390. Это может свидетельствовать о том, что зарекомендовали они себя неплохо. Катушки индуктивности супер ферритовые, по одной на фазу. Они отличаются сверху и сбоку. Сверху немного крупнее. Еще мне не повезло, и попалась бракованная модель. Катушки распаяны криво, а с обратной стороны концы не залужены. Конденсаторы в подсистеме питания капсульные твердотельные.

450x291  40 KB. Big one: 1000x646  149 KB

В качестве основного ШИМ контроллера здесь можно обнаружить микросхему с маркировкой Intersil ISL95712. Он может обеспечить 4+3 фазы, что мы и видим на плате, поэтому все честно.



450x387  57 KB. Big one: 1000x861  195 KB

Для отвода тепла от транзисторов предусмотрен один маленький радиатор. Он находится сбоку и используется только для тех фаз питания, что обеспечивают процессорные ядра, а они и есть самые загруженные.

300x201  8 KB. Big one: 800x537  36 KB 300x201  7 KB. Big one: 800x537  29 KB

Радиатор изготовлен из алюминиевого сплава и окрашен разве что только лаком. Ребра не очень высокие, и их не так много, но все равно площадь теплорассеивания получается большая потому, что пластины расходятся как бы веером и получаются под углом. Крепление осуществляется при помощи двух пластиковых клипс с пружинками. В качестве термоинтерфейса применяется терморезинка черного цвета.

Опять же, скорее всего такого радиатора будет достаточно для штатного режима работы процессора AMD Ryzen 5 2600. Что будет в разгоне, тесном, плохо проветриваемом корпусе – сказать сложно, но скорее всего все будет плохо. На мой взгляд, все сильно зависит от типа кулера. Если он башенного типа, то естественно, воздух никак и ничего обдувать не будет. Если же вентилятор дует через какой-то радиатор вниз, на плату, то тогда воздух может обдувать радиатор и транзисторы, соответственно их охлаждение улучшится.

Еще один радиатор находится на чипсете. Однако сперва его надо демонтировать, а это оказывается не так просто.

450x352  30 KB. Big one: 1000x783  109 KB

Термоинтерфейс похож на какую-то замазку и по сути склеивает радиатор с чипсетом. Поэтому недостаточно только освободить защелки двух пластиковых клипс. Нужно еще аккуратно вращать радиатор, чтобы его снять. После этой процедуры термоинтерфейс придется менять, что я и сделал.

300x258  12 KB. Big one: 800x687  49 KB 300x258  7 KB. Big one: 800x687  29 KB

Радиатор также изготовлен из алюминиевого сплава и покрыт прозрачным лаком. Сверху присутствует надпись ASRock. Ребра не очень высокие и их не так много. Высота ограничена из-за того, что может быть установлена большая видеокарта и он будет мешать, а на количестве сэкономили из-за надписи. Поэтому 50С на открытом стенде. Под радиатором находится чипсет AMD B450, который мы уже видели неоднократно.

450x450  27 KB. Big one: 1000x1000  116 KB

31-я неделя 18го года. Все характеристики этого чипсета мы уже изучили вдоль и поперек, а по сути он мало чем отличается от предшественника. Например, он поддерживает четыре порта SATA 3 и на этой плате как раз такое количество. Расположены они странно в правом нижнем углу.

450x306  35 KB. Big one: 1000x681  130 KB

Два из них смотрят вбок, остальные два вверх. Если установлена большая и длинная видеокарта, то про доступ к ним можно забыть. Это еще один минус компактности – много разъемов расположены неудобно. Немного выше портов SATA находятся колодки USB.

450x293  40 KB. Big one: 1000x650  148 KB

Две USB 2.0 для подключения четырех устройств и одна USB 3.0 для еще двух устройств. USB 3.1 на плате нет. Можно было хотя бы один вывести на заднюю панель, но производитель видимо решил, что это слишком дорого. Можно заметить, что край радиатора чипсета находится практически у кромки печатной платы внизу.

450x145  23 KB. Big one: 1000x323  97 KB

Он не дотягивает до края где-то 5 мм. Левее от него по нижнему краю идут разъемы. Сначала мы видим колодку для подключения кнопок и индикаторов корпуса, а также спикерфона.

450x185  33 KB. Big one: 1000x411  127 KB

Немного выше заметен джампер сброса настроек BIOS, который традиционно подписан как ClrCMOS. Далее по нижнему краю мы видим разъем для подключения корпусного вентилятора и LPT порт. Выше него распаяна микросхема контроллера ввода/вывода и системного мониторинга Nuvoton NCT6779D.

300x300  25 KB. Big one: 450x450  53 KB

Еще по нижнему краю остаются два разъема: COM-порт и коннектор передней аудиопанели корпуса.

450x288  33 KB. Big one: 1000x641  125 KB

Это значит, что рядом где-то припрятана микросхема звукового аудиокодека. Даже на бюджетной модели материнской платы теперь можно увидеть специальные музыкальные конденсаторы.

450x268  38 KB. Big one: 1000x596  152 KB

В качестве звукового кодека здесь используется еще одна давно и хорошо знакомая микросхема Realtek ALC887.

300x300  23 KB

Еще выше, находится чип гигабитного сетевого адаптера Realtek RTL8111H.

450x410  52 KB

На этой плате мы видим всего два расширения. Один PCI-e x16 и один PCI-e x1.

450x244  36 KB. Big one: 1000x543  145 KB

Слот PCI-e x16 получает все свои линии PCI-e Gen3 прямо от процессора. Никакого новомодного стального обрамления тут нет. Нет даже защелки, только сдвижной фиксатор, который нужно переместить вручную после установки карты. Слот PCI-e x1 находится выше. Это хорошо, поскольку если бы он оказался ниже, то двухслотовая видеокарта его перекрывала, а так еще можно хоть что-то поставить.

Правее от него находится разъем Ultra M.2. Он так называется потому, что может работать в режиме PCI-e x4 Gen3.

450x257  39 KB. Big one: 1000x572  159 KB

Прямо за аудиовыходами задней панели находится разъем для установки TPM модуля, а рядом с ним 4-х контактный коннектор для подключения вентилятора или помпы. Переключение режимов осуществляется в BIOS.

450x316  42 KB. Big one: 1000x703  140 KB

Еще один коннектор для процессорного кулера мы могли видеть по верхнему краю платы рядом со слотами памяти.

На задней панели расположились следующие интерфейсы.

450x179  22 KB. Big one: 1000x397  72 KB
  • Один разъем PS/2 для мыши или клавиатуры
  • Два разъема USB 2.0;
  • Четыре разъема USB 3.0;
  • Один видеовыход D-Sub;
  • Один видеовыход HDMI 2.0;
  • Один видеовыход DVI-D;
  • Один гигабитный сетевой разъем RJ-45;
  • Три аудиоразъема типа minijack.

И, наконец, самая главная особенность устройства, это:

389x370  27 KB

Технические характеристики ASRock B450M-HDV

Поддерживаемые процессорыAMD Ryzen первого и второго поколений, AMD Ryzen с графикой Vega, AMD Athlon X4 (полный список поддерживаемых CPU можно изучить на сайте модели)
Системная шина, частотаPCI-e 3.0 x4
Системная логикаAMD B450
Поддерживаемая оперативная память2 x 288-pin DDR4 DIMM, двухканальный режим,
до 64 Гбайт при частоте 2133 (2400 / 2666 / 2800 / 2933 / 3200+ (разгон)) МГц
Слоты расширения1 x - PCI-e x16 Gen3;
1 x - PCI-e x1 Gen2
Поддержка Multi-GPUНет
Поддержка SATA/RAID4 x SATA 6.0 Гбит/с портов – AMD B450; RAID 0, 1, 5, 0+1, JBOD;
1 x M.2 порт – 1x PCI-e x4 Gen3 или SATA3 (есть ограничения в зависимости от модели процессора, подробнее на сайте производителя)
Поддержка M.2 SATA/PCI-eДа/Да
Сеть1 х Realtek RTL8111H
Аудио Realtek ALC887– 8-канальный HD аудиокодек
USB 2.02+4 x USB 2.0 (AMD B450)
USB 3.04+2 x USB 3.0 (AMD B450)
USB 3.1Нет
Системный мониторингNuvoton NCT6779D
Питание материнской платыATX 24-pin, 4-pin ATX 12V
Разъемы и кнопки задней панели1 x PS/2;
2 x USB 2.0;
4 x USB 3.0;
1 x RJ45;
1 x D-Sub;
1 x HDMI;
1 x DVI-D;
3 x 3.5 мм Jack
Фирменные технологии
  • DIGI Power;
  • Ultra M.2;
  • F-Stream;
  • Super Alloy;
  • A-Tuning;
  • Full Spike Protection;
  • Live Update;
  • App Shop;
  • Key Master;
  • XFast LAN;
  • Instant Flash;
  • Easy RAID Installer
Размеры, мм231 x 206
Форм-факторmATX.

Возможности BIOS

Оболочка очень похожа как на других моделях, которые я тестировал, например - ASRock Fatal1ty B450 Gaming-ITX/ac. Отличия заключаются во внешнем оформлении, а структура очень похожа, что неудивительно. Обычно у компании ASRock оболочка BIOS красивая, удобная и функциональная. На данном устройстве она смотрится несколько упрощенной, но по сути есть все самое необходимое, а главное все хорошо работает. Разгонять как память, так и процессор здесь не составляет больших трудностей. Все это делается в одном разделе.

Когда начинаешь бороздить просторы оболочки, понимаешь, что пунктов тут огромное количество. Тут наделано таких переходов, что заблудишься. А изучив все меню полностью, осознаешь, что настроить можно все что угодно.

Несмотря на то, что заблудиться в меню можно, все основные и важные пункты лежат на поверхности. Все легко, просто и доступно. Жалко в компании так до сих пор и не удосужились сделать подсказку о внесенных изменениях перед сохранением и выходом. Изначально плата поставлялась с версией BIOS 1.20, но я сразу же его обновил до 1.70.

Тестовый стенд

Тестирование материнской платы ASRock B450M-HDV проводилось в составе следующей конфигурации:

  • Процессор: AMD Ryzen 5 2600X (3600 МГц);
  • Кулер: Zalman CNPS 5x Performa;
  • Термоинтерфейс: Gelid GC-Extreme;
  • Материнская плата: ASRock B450M-HDV, версия BIOS 1.70;
  • Оперативная память:
  • 2 x 4 Гб DDR4 2666, Samsung C-die;
  • Trident Z Royal F4-3200C14D-16GTRG DDR4-3200 2 x 8 Гб (Samsung B-die);
  • 2 х 8 Гб DDR4-4133, A-DATA XPG Spectrix D80 AX4U413338G19-DR80;
  • Видеокарта: nVidia GTX 1080 Ti 11Gb (1481 / 1582 / 11008 МГц (ядро/boost/память));
  • Накопитель SSD: Samsung 970 Evo 250 Гбайт;
  • Блок питания: AeroCool KCAS 600W, 600 Ватт.

Испытание платы и разгон

В целом получилась практически сбалансированная система за исключением видеокарты и дорогих модулей памяти. Если оставить обычные планки Samsung и поставить видеокарту GTX 1050 Ti, то получится геймерская бюджетная сборка 2018 года. Вся эта конфигурация полностью осталась после тестирования корпуса AeroCool Cylon Mini, потом захотел протестировать отдельно материнскую плату, а заодно и память на платформе AMD. Почему я оставил этот кулер и не стал монтировать Noctua NH-D14. Все просто – память с радиаторами под него плохо помещается. Разгон процессора мне уже известен. Он берет 4300 МГц, и я не думаю, что данная плата позволит его разогнать лучше.

Кулер совсем неудачный для этого процессора, если вы пока только присматриваете комплектующие для платформы AMD AM4, то этот кулер не советую. Штатные частоты он более/менее вытягивает, разгон уже не очень. Нет, все нормально гонится, система загружается, но высокую нагрузку на процессор он не выдерживает. У кулера Zalman CNPS 5x Performa есть две модификации, и на мой взгляд у меня самая паршивая – с прямым контактом тепловых трубок.

450x333  34 KB. Big one: 1000x741  143 KB

Система собрана, теперь запускаем ее и смотрим, что же получилось в итоге.

450x309  45 KB. Big one: 1208x829  279 KB

Все отлично работает, но меня смущает память, а точнее ее тайминги. Они достаточно высокие, даже учитывая частоту. Это все так запустилось в автоматическом режиме. Никакие настройки в BIOS я не менял. Поэтому, если вы купите в магазине вот такую память:

450x255  25 KB. Big one: 1000x566  97 KB

То результаты у вас будут аналогичные. Ладно, это не самая большая беда, проверим кулер в штатном режиме.

450x306  43 KB. Big one: 1041x709  210 KB

77.5 градусов при том, что я еще не поднимал напряжение, а его надо будет поднять до 1.325 В только для того, чтобы все ядра заработали на 4200 МГц. В итоге я это сделал, но процессор уже не проходит тест нагрузки LinX.

450x299  38 KB. Big one: 1208x802  233 KB

Память Samsung оказалась на микросхемах C-die.

324x450  43 KB. Big one: 485x673  93 KB

Она легко разогналась до режима DDR4-3200 с таймингами 18-18-18-40, даже без поднятия напряжения или еще каких-то фокусов.

Дорогие планки показали результаты получше, но не забывайте разницу в цене. Сначала попробовал Trident Z Royal F4-3200C14D-16GTRG и получил такой результат.

450x300  38 KB. Big one: 1208x804  232 KB

DDR4-3600МГц они брать отказались, но взяли A-DATA XPG Spectrix D80 AX4U413338G19-DR80, правда пришлось задрать тайминги, что плохо отразилось на производительности, да и в целом система оказалась нестабильной даже на 1,4 В по памяти.

450x299  39 KB. Big one: 1205x801  238 KB

Если в BIOS просто выбирать предустановки XMP этой памяти, то ни в одном из двух режимов она не грузится. Кроме того, DDR4-4133 просто даже нельзя вручную выставить в BIOS. Понятно, что данный комплект для платформы Intel. Поэтому будьте аккуратны при выборе. Trident Z Royal F4-3200C14D-16GTRG – подходит великолепно, но цена…

В общем, насколько я понял, сама материнская плата никаких ограничений на память не накладывает, все упирается в контроллер памяти процессора.

Производительность и тепловой режим

Тестирование ASRock B450M-HDV проводилось на открытом стенде при комнатной температуре 24°C в следующих режимах:

  • ASRock B450M-HDV, AMD Ryzen 5 2600X (3600 МГц), память 2666 МГц, тайминги 20-19-19-43-1Т, nVidia GTX1080Ti 11Gb;
  • ASRock B450M-HDV, AMD Ryzen 5 2600X @ 4200 МГц (42 х 100), память 3200 МГц, тайминги 18-18-18-40-1Т, nVidia GTX1080Ti 11Gb;
  • ASRock B450M-HDV, AMD Ryzen 5 2600X @ 4200 МГц (42 х 100), память 3466 МГц, тайминги 14-14-14-34-1Т, nVidia GTX1080Ti 11Gb.

Тесты проводились под операционной системой Windows 10 x64 версия 1803/RS4, прогонялись по пять раз, потом выбирались средние значения.

PCMark 10
Overall, Marks


Включите JavaScript, чтобы видеть графики

Essentials, Marks


Включите JavaScript, чтобы видеть графики

Productivity, Marks


Включите JavaScript, чтобы видеть графики

Digital Content Creation, Marks


Включите JavaScript, чтобы видеть графики

Gaming, Marks


Включите JavaScript, чтобы видеть графики

Cinebench R10
1CPU, Marks


Включите JavaScript, чтобы видеть графики

xCPU, Marks


Включите JavaScript, чтобы видеть графики

Cinebench R11.5
OpenGL, FPS


Включите JavaScript, чтобы видеть графики

CPU, FPS


Включите JavaScript, чтобы видеть графики

Cinebench R15
OpenGL, FPS


Включите JavaScript, чтобы видеть графики

CPU, cb


Включите JavaScript, чтобы видеть графики

SVPmark 3.0.3a
Synthetic CPU, MC


Включите JavaScript, чтобы видеть графики

Synthetic CPU, FС


Включите JavaScript, чтобы видеть графики

AIDA64 5.97 Cache & Memory Benchmark
Memory read, Мбайт/с


Включите JavaScript, чтобы видеть графики

Memory write, Мбайт/с


Включите JavaScript, чтобы видеть графики

Memory copy, Мбайт/с


Включите JavaScript, чтобы видеть графики

Memory latency, нс


Включите JavaScript, чтобы видеть графики

Fritz Chess Benchmark
kNodes


Включите JavaScript, чтобы видеть графики

Super PI
1M, секунды


Включите JavaScript, чтобы видеть графики

8M, секунды


Включите JavaScript, чтобы видеть графики

wPrime v2.09
32M, секунды


Включите JavaScript, чтобы видеть графики

1024M, секунды


Включите JavaScript, чтобы видеть графики

7-Zip v18.06 (x64) 32Мб
Упаковка, итоговый рейтинг, MIPS


Включите JavaScript, чтобы видеть графики

Распаковка, итоговый рейтинг, MIPS


Включите JavaScript, чтобы видеть графики

Общий рейтинг, MIPS


Включите JavaScript, чтобы видеть графики

Winrar 5.60
Кбайт/с


Включите JavaScript, чтобы видеть графики

3D Mark (Fire Strike)
Marks


Включите JavaScript, чтобы видеть графики

3D Mark (Sky Diver)
Marks


Включите JavaScript, чтобы видеть графики

SPECviewperf 13
3dsmax-06, fps


Включите JavaScript, чтобы видеть графики

catia-05, fps


Включите JavaScript, чтобы видеть графики

creo-02, fps


Включите JavaScript, чтобы видеть графики

energy-02, fps


Включите JavaScript, чтобы видеть графики

maya-05, fps


Включите JavaScript, чтобы видеть графики

medical-02, fps


Включите JavaScript, чтобы видеть графики

showcase-02, fps


Включите JavaScript, чтобы видеть графики

snx-03, fps


Включите JavaScript, чтобы видеть графики

sw-04, fps


Включите JavaScript, чтобы видеть графики

Crystal Disk Mark 6.0.2
М.2

401x367  45 KB

Посмотрим теперь на температуру радиаторов.

Температура транзисторов сверху
Простой | Нагрузка, °C


Включите JavaScript, чтобы видеть графики

Температура бокового радиатора транзисторов
Простой | Нагрузка, °C


Включите JavaScript, чтобы видеть графики

Температура радиатора чипсета
Простой | Нагрузка, °C


Включите JavaScript, чтобы видеть графики

Встроенный звук

Звуковой кодек представлен микросхемой Realtek ALC887. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD569 и акустики Creative GigaWorks T20 SeriesII.

Качество звучания? Скажу просто, что звук есть. Дефектов явных нет, есть небольшие посторонние шумы, возможно наводки. Кроме этого я протестировал встроенный звук при помощи программы RMAA и получил следующие результаты.

16 бит, 44,1 кГц

450x154  19 KB. Big one: 606x207  37 KB

24 бит, 192 кГц

450x154  18 KB. Big one: 606x207  36 KB

Заключение

В целом у компании ASRock получилась хорошая материнская плата. Функциональность немного ограничена, но ее будет достаточно для большинства пользователей, благо есть поддержка современных интерфейсов и процессоров Ryzen 2000-й серии.

На системной плате присутствуют три разных видеовыхода, но это актуально для ЦП со встроенной графикой. Еще здесь неплохая подсистема питания с формулой 4+3, а также есть функции разгона процессора и памяти. Да, они не столь обширные, как на дорогих моделях, но их хватит для небольшого разгона. А сама модель получилась достаточно компактная. В этом есть как плюсы, так и минусы.

Основными недостатками являются малое количество слотов расширения и всего два слота для оперативной памяти. Но это все напрямую вытекает из габаритов устройства. На самом деле многим этого количества будет достаточно для установки двух модулей и активации двухканального режима. Без проблем можно будет поставить видеокарту и еще одно устройство в слот PCI-e x1. Однако длинная видеокарта затрудняет доступ к портам SATA, а большой кулер перекрывает слоты памяти. Про скромный комплект поставки можно ничего не говорить, ведь плата одна из самых дешевых на этом чипсете.

И благодаря доступной цене ASRock B450M-HDV отлично подойдет для создания игрового компьютера начального уровня и не только.

Андрей Понкратов aka wildchaser


Telegram-канал @overclockers_news - это удобный способ следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы.
Страницы материала
  • Вступление, обзор и тестирование ASRock B450M-HDV, заключение
Страница 1 из 1
Оценитe материал
рейтинг: 3.6 из 5
голосов: 10

Комментарии 17 Правила



Возможно вас заинтересует

Популярные новости

Сейчас обсуждают
