Вступление

Ассортимент материнских плат ASUS ROG всегда отличался разнообразием моделей. Если изначально их насчитывалось всего несколько штук, то в 2019 году только Maximus мы можем увидеть семь штук и поди разберись между ними.

Наиболее простая версия – это ROG Maximus XI Hero (далее отталкиваемся от розничных цен), за ней идет Maximus XI Gene, после - ROG Maximus XI Hero (WI-FI), ROG Maximus XI Code, и только потом рассматриваемая сегодня модель – ROG Maximus XI Apex. Остальные, Maximus XI Formula и ROG Maximus XI Extreme гораздо дороже. Так чем так сильно отличается Apex, и почему я бы назвал ее помесью бульдога с носорогом?

Традиционно материнские платы одного семейства по мере роста цены оснащаются большим числом фаз питания, фишек, разнообразней становится подсветка, добавляются сторонние гаджеты, входящие в комплект поставки.

Однако Apex исключение из правил, эта материнская плата физически скорее родня условно доступному Hero, но с силовой системой питания Maximus XI Extreme и рядом действительно удобных вещей, которые наконец-то возвращают нас в прошлое без подсветки и ненужных опций.

Обзор ASUS ROG Maximus XI Apex

Технические характеристики

На задней панели вы найдете: PS/2, шесть портов USB 3.0, три USB 3.1 Type A, один USB 3.1 Type C, LAN, а также коннекторы для антенны и звуковые разъемы. Пара кнопок для сброса настроек BIOS и кнопка принудительного обновления BIOS, которая совмещена с одним портом USB 2.0.

Во-первых, материнская плата полностью лишена видеовыходов и ориентирована на установку дискретных видеокарт. Соответственно оба слота PCIe работают по классическому принципу: 16+0х или 8+8х.

Во-вторых, расположенный между двумя PCIe 16x разъем PCIe 1x совершенно бесполезен, но постоянно функционирует на своей полной скорости и не отключается ни при каких условиях.

В-третьих, нижний слот 16х, третий по счету сверху, на самом деле подключен к PCH и может пропускать данные только на скорости 2х или 4х. Переключение на 2х происходит, когда задействованы порты SATA 5/6.

В-четвертых, два разъема М.2 доступны через специальную карту-переходник в разъеме М.2. Это уникальное решение мне особенно понравилось, потому что не занимает место на печатной плате, нет проблем с охлаждением, и позволяет легко устанавливать и удалять SSD. Но работа карты связана с портами SATA с 1 по 4. Если используется SATA SSD, порты SATA отключаются парами. В конечном счете, использование двух SATA устройств в М.2 и одной платы в слоте PCIe 4x лишает работы всех шести портов SATA – вот такой интересный подход. При подключении PCIe SSD порты остаются рабочими.

В-пятых, удаление видеовыходов позволило максимально нарастить количество USB на задней панели, и это прекрасно.

Комплект поставки

• Материнская плата;
• Диск с драйверами и программным обеспечением;
• Инструкция;
• Наклейка ROG;
• Купон со скидкой на кабели;
• Мостик 2-Way Sli (жесткий);
• Четыре кабеля SATA;
• Антенна 2R2T для Wi-Fi;
• Карточка покупателя Republic of Gamers;
• Кабель для RGB лент;
• Подставка под кружку;
• Набор крепления SSD (проставка и винт);
• Две резиновых прокладки под SSD в М.2;
• Переходник для подключения кабелей корпуса к материнской плате;
• Пластиковая вставка на место под сокетом и три черных наклейки для создания собственного дизайна заглушки.

Дизайн PCB

Дизайн PCB нестандартен: первое, что бросается в глаза – это отсутствие двух слотов DIMM, вместо них установлен дополнительный разъем М.2.

Почти все пространство вокруг процессорного сокета занято системой питания. Силовая схема состоит из восьми сдвоенных фаз и давайте об этом подробнее…

Питание на печатную плату подается по двум колодкам (8+8 pin). А сделано это так, потому что пиковая нагрузка на VRM может достигать до 120 А на каждую фазу. Стандартная отдача сборки из мосфетов выдает 960 А тока в пике без учета не 100% КПД преобразователей.

Фаз действительно много, что несвойственно материнским платам серии Maximus XI. Причем схема питания взята с самой дорогой материнской платы ASUS и это приятно удивило меня.

Каждая фаза – это сдвоенная параллельно сборка, состоящая из интегрированного драйвера с парой мосфетов в одной микросхеме IR3555M PowIRstage производства Infineon Technologies.

Всего фаз восемь штук, как недвусмысленно говорится в пресс-релизе ASUS. Это второе важное отличие, когда маркетологи наконец-то проиграли и больше не суммируют фазы.

Управляет ими ШИМ-контроллер ASP1405I. И сейчас со стопроцентной точностью можно сказать, что это модернизированный контроллер IR35201 (расширенное описание можно найти здесь) с настраиваемой схемой управления (8+0 фаз, 7+1 фаза, 6+2 фазы).

Без прозвонки линий непонятно, как подключены фазы, потому что физически их 16, удвоителей ни спереди, ни сзади нет, но контроллер не может одновременно поддерживать 16 фаз. Остается искать по PDF в сети или напрямую задать вопрос товарищу «elmor». Он-то и подтвердил схему 7+1, когда 7+1 сигналов PWM расходится на 7+1 двойных фаз, что в сумме дает 16 одновременно включенных фаз питания. 7 (7*2) для Vcore и 1(1*2) для Vsoc.

Таким образом подсистема VRM версии Apex превосходит VRM Maximus XI Extreme! Для параллельной работы действительно понадобились PowIRstage микросхемы улучшенной версии, о чем свидетельствует окончание «М», и данных на них вы пока не найдете в общем доступе. А еще мы чуть не упустили совершенно незаметную связку микросхем uP0132 + AS324M-E1 (линейный регулятор + усилитель), которая позволяет с высокой точностью отслеживать напряжения.

Преобразователь питания памяти выполнен по двухфазной схеме, контроллер промаркирован как DIGI+ ASP1103. Однако учтите, что обе фазы работают на два модуля памяти, а не на четыре, как обычно принято.

Для диагностики совместно с полноценным POST-индикатором используются цветные светодиоды. Причем набор светодиодов расширен благодаря функции отслеживания конденсата рядом с процессорным разъемом, у памяти и слотов PCIe. В итоге последовательность слева-направо: инициализация при прохождении POST CPU, памяти, видеокарты, загрузочной области, далее слежение за конденсатом в зоне процессора, памяти и слотов PCIe.

Первые четыре светодиода имеют разные цвета для быстрого определения типа проблемы, три последних тоже отличаются по цвету. Для ненавистников лишних огоньков – их все можно отключить аппаратно, переставив джампер ниже в соседние пины.

Кроме того, на плате есть светодиод HDD, который срабатывает по портам SATA. Сбоку под POST-индикатором установлена кнопка включения. По соседству расположена кнопка перезагрузки. А выше стоит переключатель функции Mem_ok!_II. Используется он при первой установки модулей памяти или во время поиска максимальной частоты с минимальными таймингами. Функция позволяет плате автоматически подобрать частоту, тайминги и субтайминги для успешного старта системы.

Ниже идет кнопка принудительной перезагрузки, когда Reset оказывается беспомощным. После ее нажатия материнская плата постарается сохранить в BIOS внесенные вами настройки. И, наконец, кнопка SAFE_MODE для входа в BIOS при попытке запустить систему с нерабочими параметрами. Сбоку от всего этого расположились измерительные площадки восьми рабочих напряжений.

Cлоты PCIe получили дополнительное усиление, а оба разъема М.2 оснащены радиаторами.

Внизу печатной платы вы найдете три переключателя:

• PAUSE имеет странное описание, в котором говорится что переключатель замораживает состояние охлаждающей системы на аппаратном уровне, позволяя вам изменить системные настройки во время сильного разгона. Определенно требуются разъяснения инженеров ASUS, и я обязательно узнаю точную функцию данного переключателя.
• SLOW_MODE предназначен для включения минимального множителя процессора при разгоне на жидком азоте, предотвращает падение системы после прохождения тестов и снятии нагрузки на ЦП.
• RSVD переключатель зарезервирован для нужд технической поддержки.

Далее идет джампер LN2_MODE, который понижает действие Cold-boot эффекта. Под ним находятся два разъема для датчиков температуры охлаждающей жидкости в СВО (можно использовать по своему усмотрению, но самих датчиков в комплекте нет) и разъем датчика потока жидкости.

А внизу появилась кнопка переключения между двумя образами BIOS. Да, не прошло и восьми лет как ASUS возобновила установку двойного BIOS даже с индикацией светодиодами.

Под последним слотом PCIe добавили разъем Molex для подачи дополнительного питания на слоты. Отлично, спасибо, только лучше в 2019 то году использовать коннектор питания 6/8pin, чем устаревший, ненадежный и неудобный Molex.

Об интересном

RGB подсветка

Подсветка на ASUS ROG Maximus XI Apex сосредоточена в трех местах. Первая локация – это кожух системы охлаждения VRM (на фото отключена джампером). Вторая, радиатор чипсета, а последняя локация – декоративная вставка посередине. Ее можно заменить, для чего в комплекте и идет запасная пластина с тремя наклейками.

Не стоит забывать о POST-индикаторе, который после загрузки операционной системы выдает текущую температуру процессора. Светится и кнопка включения и перезагрузки. Для полного отключения подсветки после деактивации ее в соответствующем пункте меню BIOS или в ПО Aura следует включить режим ErP Ready Enable (S4+S5).

К тому же наконец-то ASUS услышала пользователей, моливших об аппаратном отключении «свистелок» и «гирлянд». Чтобы больше не искать способы дезактивации AURA RGB, достаточно тремя джамперами перекинуть настройку в состояние OFF и забыть о RGB навсегда.

Программная среда AURA несколько лет назад внедренная во все устройства ASUS постепенно развивается. Началось все с обыкновенной RGB-подсветки. Сейчас это стало некой единой экосистемой, в которую включены клавиатуры, мышки, светильники, и скорее всего если бы ASUS выпускала СВЧ или холодильники, то и в них бы мы нашли признаки поддержки AURA.

Естественно, платой поддерживается режим хаба, объединяющий подсветку собственных RGB-светодиодов, клавиатуры и мышки, а также внешние ленты. Но теперь очередь настала за Hue Bridge. Этот режим поддерживает лампы Philips, которые подсоединены к общей сети и синхронизирует всю подсветку AURA, причем в момент отключения происходит дополнительная синхронизация, чтобы все управляемые объекты погасли и включились с единым режимом.

М2 слот

На самой плате нет разъемов М.2, не ищите их. Ради удобства ASUS вынесла четыре линии PCIe в отдельный порт, обозвав его DIMM.2. В него вставляется специальная плата с радиаторами, в нее же следует устанавливать один или два SSD форм-фактора М.2 с SATA или NVMe интерфейсом.

С обратной стороны радиаторов предварительно уже нанесено теплопроводящее покрытие, в простонародье термопрокладка.

Интерфейсные слоты зеркальны и смещены относительно друг друга. С одной из сторон есть два коннектора под термодатчики и с каждой стороны впаян светодиод, отвечающий за индикацию красным цветом. С обеих сторон можно разместить SSD размером до 22110.

Система охлаждения

На всей системе питания установлена пара радиаторов, соединенных между собой тепловой трубкой. На плате благодаря развитой системе диагностики установлено несколько тепловых датчиков. Они все контролируются из ПО ASUS, либо данные собираются универсальными программами, например, HWInfo.

За счет тепловой трубки система питания нагревает радиаторы равномерно.

Оба радиатора цельнометаллические, с развитым оребрением и толстой термопрокладкой.

Конструкция не предусматривает внешнее крепление выносного вентилятора. Радиаторы отводят тепло через термопрокладки и крепятся жестко винтами.

С обратной стороны установлены дополнительные радиаторы.

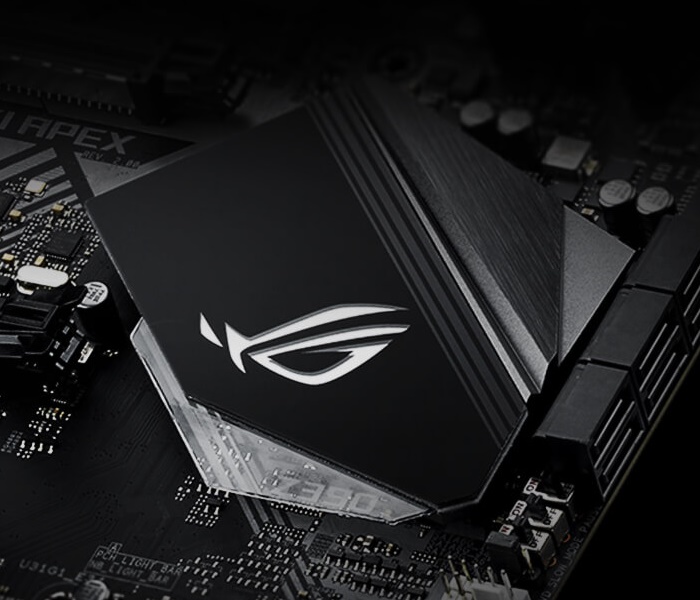

Радиатор PCH получил оригинальную форму и смешное исполнение. Снаружи он кажется цельным элементом, но когда его снимаешь и переворачиваешь, оказывается, что в середине отсутствует приличный кусок. И все же при столь небольшом тепловыделении Intel Z390 радиатор едва нагревается.

В середине платы предусмотрено место для вашей фантазии. Для этого декоративная панель снимается и меняется на панель собственного дизайна.

Тестовый стенд

Тестовая конфигурация

• Материнская плата: ASUS ROG Maximus XI Apex (Intel Z390, LGA 1151 v2);
• Процессор: Intel Core i9-9900K;
• Система охлаждения: система водяного охлаждения;
• Термоинтерфейс: Arctic Cooling МХ-2;
• Оперативная память: DDR4, 2 модуля x 8 Гбайт;
• Видеокарта: NVIDIA GeForce RTX 2060;
• Накопители:
• SSD Intel Optane 905P 480 Гбайт;
• SSD Samsung 960 Evo, 500 Гбайт;
• SSHD Seagate Desktop 4 Тбайт;
• Блок питания: Corsair AX1500i 1500 Ватт;
• Операционная система: Microsoft Windows 10 x64.

Температура VRM замерялась внешним термометром с выносными датчиками после теста LinX.

Разгон и температурный режим

Как всегда, при первом старте материнская плата ASUS автоматически разгоняет процессор, ставя пользователя перед фактом. Все бы хорошо, но номинальный режим, по мнению инженеров ASUS – это 5 ГГц в режиме Turbo и 4.7 ГГц под 100% нагрузкой при напряжении выше 1.3 В!

В таком виде среднее энергопотребление процессоров составило 133-134 Вт, пиковое – более 190 Вт. Ни одной воздушной системе охлаждения не выдержать такого издевательства с приемлемыми шумовыми показателями. Однако наша задача стояла в выявлении результатов нагрева VRM, и здесь они вас удивят – всего 58°C.

Хорошо, быстро идем в BIOS и отключаем ASUS’овский оптимизатор, включаем режимы Cx-State и откатываем настройки энергосбережения и тепловыделения процессора Intel к номинальным значениям.

Теперь 90 Вт в среднем и более 160 Вт в пике. Это больше похоже на номинал, а заодно температура VRM снизилась до 51°C. Тогда разгоняем процессор до максимума…

Пиковое энергопотребление достигло почти 220 Вт, хотя в среднем менее пугающие 162 Вт. Нужно пояснить, что МЕ прошивка Intel ни при каких условиях не позволит преодолеть 255 Вт для сокета LGA 1151, а значит, запас еще есть.

К тому же по секрету скажу, что разработчики ASUS нашли уловку, как обходить этот лимит. Конечно, такие показатели вам нужны будут только при разгоне на жидком азоте.

Далее переходим к не менее интересной части и разгоняем оперативную память…

Начав разминку с частоты 4200 МГц, ровно на том месте, где закончился прогресс у конкурента, легко преодолели следующую величину.

При этом задавалось только напряжение на процессоре и памяти – соответственно 1.35 В и 1.375 В. Конечно, основные тайминги были выставлены вручную. Остальные напряжения и субтайминги плата настраивала сама.

Планка 4300 МГц преодолена без единой запинки, а финальной и абсолютно стабильной частотой стали 4400 МГц на двух модулях.

Процессор при этом работал на частоте 5 ГГц с AVX множителем 0. Вполне приличный результат; правда, наш экземпляр i9-9900К действительно удачный в плане разгона контроллера памяти.

Возможности BIOS

Перечень основных настроек разгона можно увидеть, кликнув по картинке выше.

На процессор можно подавать три типа напряжений: автоматический, адаптивный, условное напряжение (в нем выставляется номинальное напряжение и добавочное для режима Turbo).

Доступные настройки диапазонов напряжений:

Помимо основных напряжений есть настройка вспомогательных:

По сравнению с конкурирующими решениями из новых функций BIOS модели ASUS можно отметить: SVID Behavior (настройка действий регулятора напряжений на разных блоках процессора, позволяет слегка обманывать сам CPU, задавая ему ложное чувство спокойствия); Ring Down Bin (можно выставить поведение алгоритма задания частоты шины), адаптивный режим Vcore с двумя регулировками напряжений (добавочное относительно SVID плюс отдельно выставляемое в режиме Turbo). Кроме вышеописанного внесен целый новый раздел AI Features.

Дополнительные вкладки:

Готовые пресеты разгона процессора.

Готовые пресеты разгона оперативной памяти.

Закладка Digi+.

Настройка функций энергосбережения процессора.

Дополнительные настройки разгона.

Адаптация системы охлаждения для разгона и проверка ее на эффективность.

Система мониторинга

В разделе мониторинга вы найдете температуры и напряжения всех основных элементов материнской платы. Увы, датчик температуры VRM здесь не показывается.

На плату установлено восемь коннекторов 4pin для вентиляторов (два повышенной мощности для помп СВО).

Примечательно, что инженеры ASUS уделили внимание и прописали точные нагрузки для всех разъемов. Все вентиляторы кроме FS1/2/3, W_PUMP+ и AIO PUMP настраиваются в BIOS вручную или с помощью технологии QFAN. Впрочем, в зависимости от желания ASUS доступность настроек может меняться и зависеть от версии BIOS.

В разделе мониторинга и вентиляторов сосредоточены настройки последних. А на заглавной странице можно увидеть текущие параметры: напряжения, обороты подключенных вентиляторов или помпы.

В разделе Q-Fan Configuration вкладок больше, а для автоматической настройки нужно воспользоваться режимом Q-Fan Tuning. Материнская плата сама протестирует возможности подключенных вентиляторов и создаст профили с оптимальными настройками.

Из всех доступных разъемов вентиляторов шесть полностью настраиваются в меню BIOS.

Заключение

За свои 25 лет общения с материнскими платами я выявил одну особенность. Некогда начав с Lucky Star, Tomato, укусив часть пирога от BFG Tech, попробовал на зуб Chaintech, повертел в руках WinFast, насладился всем великолепием ABIT, почти пропустил цветные вариации Soltek, ощутил все инновации EPoX (вы ведь не помните, но фирменная технология Post-Port LED с интегрированными светодиодными индикаторами, распаянными непосредственно на материнской плате, появилась именно у EPoX. А чуть позже компания улучшила POST-индикацию, когда она переключалась в режим отображения температуры процессора. Позже инженеры EPoX произвели оверклокерскую революцию для открытых стендов. Рядом с индикаторами POST появились кнопки Power и Reset), наигрался с возможностями одних из самых разгоняемых плат производства DFI, разочаровался в Foxconn и Intel, и влюбился в ITX решения Zotac.

Но все это уже история, в нынешней гонке вооружений производители не успевают довести до идеала любую модель платы, а поэтому производят с десяток похожих версий. Над каждой работает своя группа инженеров, либо очень умелая, либо посредственная. Вот и получается, что идеальные или как минимум хорошие платы в техническом смысле этого слова страдают от программных проблем с BIOS. Не успевают программисты оптимизировать все настройки, и только над определенными моделями работают настоящие специалисты. К чему все это я веду, а к тому, что над Apex поработало минимум две команды, либо одна большая и очень толковая.

Ее разработчики выкинули все украшательства, мишуру и ненужные функции, сосредоточившись над приемлемым дизайном, хорошим охлаждением и VRM с большим запасом. «Полирнули» все это богатейшими настройками BIOS, сумасшедшей оптимизацией настроек для разгона оперативной памяти и на выходе назвали модель именем Apex. Если вы не страдаете от отсутствия кучи ненужных функций, вас не смущает размещение SSD на отдельной плате, вам, возможно, иногда захочется включить подсветку и хватит двух слотов памяти, и очень интересно разгонять на плате, которая не сопротивляется всеми ногами и руками этому, то пока лучше Apex я ничего не видел.

Плюсы ASUS ROG Maximus XI Apex:

• Идеально проработаны алгоритмы разгона памяти и процессора с автоматическим подбором второстепенных таймингов и напряжений;
• Отличная система питания и охлаждения;
• 7+1 двойных фаз на качественных мосфетах (в сумме 14+2 фазы);
• Богатые возможности по подключению СВО с двумя датчиками температур и потока;
• Оригинальное решение с обнаружением конденсата;
• Двойная BIOS;
• Множество USB 3.1 и 3.1;
• Полностью отключаемая подсветка (аппаратно джамперами);
• Отличный уровень разгона памяти (без проблем 4.4 ГГц).

Может не устроить:

• Требуются глубокие познания в настройках BIOS ASUS, поскольку часть функций разбросана по меню и подменю, и даже в тройной вкладке;
• Столь внушительный арсенал возможностей разгона будет недооценен и не раскрыт большинством пользователей;
• Компромиссное размещение двух портов М.2;
• Отсутствие хотя бы одного датчика температуры в комплекте;
• «Из коробки» самостоятельно разгоняет процессоры, не предупреждая об этом пользователя;
• Только два слота оперативной памяти.

По итогам обзора материнская плата ASUS ROG Maximus XI Apex получает награду:

Выражаем благодарность:

• Компании ASUS за предоставленную на тестирование материнскую плату ASUS ROG Maximus XI Apex.
