Недавно мы рассмотрели видеокарту ASUS ROG Strix GeForce RTX 2060 O6G Gaming и назвали ее тенью старшей версии в виде ASUS ROG Strix RTX2070 O8G Gaming (код производителя – ROG-Strix-RTX2070-O8G-Gaming). И сразу по горячим следам получили ее в свои руки.

500x280  213 KB. Big one: 1920x1078  1535 KB

Остается провести детальный анализ на фоне младшей модели и сравнить с референсной видеокартой NVIDIA. К сожалению, эталонной версии под рукой не оказалось, поэтому сделаю вывод по ASUS исходя из своих собственных наблюдений.

500x102  41 KB. Big one: 1851x377  37 KB





Обзор ASUS ROG-Strix-RTX2070-O8G-Gaming

Внешний вид и размеры

450x182  12 KB

МодельA, ммB, ммC, ммD, ммA1, ммB1, ммC1, мм
ASUS ROG Strix GeForce RTX 2070 O8G Gaming286118458830012050

А – длина печатной платы, без учета системы охлаждения и планки портов видеовыходов.
В – ширина печатной платы, без учета контактов PCI-E и системы охлаждения.
С – высота от горизонтальной плоскости печатной платы до уровня верхней поверхности системы охлаждения.
D – диаметр вентилятора/ов по внешнему радиусу.

А1 – длина печатной платы, с учетом системы охлаждения (если выходит за пределы печатной платы) до планки портов видеовыходов.
В1 – ширина печатной платы, без учета контактов PCI-E, но с замером системы охлаждения (если выходит за пределы печатной платы).
С1 – высота, с учетом задней пластины (если есть)/винтов крепления радиатора до уровня верхней поверхности системы охлаждения. Если она ниже высоты задней планки портов видеовыходов, то измеряется высота до верхней точки планки.

500x338  29 KB. Big one: 2500x1688  379 KB

Большинство производителей-партнеров NVIDIA стараются не менять конфигурацию видеовыходов, состоящую из 2x DP, HDMI, USB Type-C, DVI-DL, но в ASUS решили иначе. Теперь на видеокарте стоят 2 пары DisplayPort и HDMI, а также USB C.

Заявленная частота графического ядра указывается в двух режимах: OC Mode - GPU Boost Clock 1845 МГц, GPU Base Clock 1410 МГц; Gaming Mode (Default) - GPU Boost Clock 1815 МГц, GPU Base Clock 1410 МГц. Все тесты проводились в конфигурации OC Mode.





Система питания

500x285  26 KB. Big one: 2500x1423  165 KB

Стандартная логическая схема питания видеокарт NVIDIA состоит из нескольких независимых цепей и контролирующей логики.

  • Питание порта USB C - классическая схема, состоящая из фазы питания и ШИМ-контроллера, подключена к цепи балансировки (о ней позже);
  • Питание PCIe (иначе называется PLL Voltage - 1,8 В), пара фаз и ШИМ-контроллер;
  • Питание графического ядра, схема типичная - одна цепь питания, стоящая до Vgpu преобразует +12 В в +5В, а далее ШИМ-контроллер + N-количество фаз питания Vgpu преобразующие +5 В в требуемое для GPU напряжение;
  • Питание памяти, состоит из ШИМ-контроллера и нескольких фаз.

Контролирующая логика:

  • Состоит из 1-2 контроллеров (обычно NCP45491), они отслуживают через шунты потребляемую мощность из 6-8 pin разъемов и с линии PCIe.
  • Балансирующая логика цепей питания. Чтобы видеокарта не смогла потребить больше положенного, NVIDIA ввела несколько цепей балансирующих нагрузку. Логика контролирует Pin-коннекторы и шину PCIe. Может перемещать нагрузку между 3 источниками. Обычно стоит пара микросхем uP9651.

Надо добавить, что с новым поколением видеокарт NVIDIA запретила партнерам самостоятельно менять предельное энергопотребление, задав им четкие рамки дозволенного. В ряде исключительных случаев партнеры запрашивают измененную прошивку BIOS с корректированными значениями TDP.

К тому же теперь нельзя размещать на печатной плате элементы, способствующие снятию защит; иными словами, официальный разгон сильно ограничен. И впридачу нельзя маркировать измерительные площадки точными надписями (Vgpu, Vmem и тому подобными). Поэтому пусть у ряда партнеров и предусмотрены площадки, но вместо названий там присутствуют странные буквосочетания. А снятие защит формально есть, но без пояснений, какие цепи стоит замыкать или размыкать.

Печатная плата

Для точного сравнения посмотрим на фотографии печатных плат схожих видеокарт ASUS ROG Strix GeForce RTX 2070 O8G Gaming и ROG Strix GeForce RTX 2060 O6G Gaming.

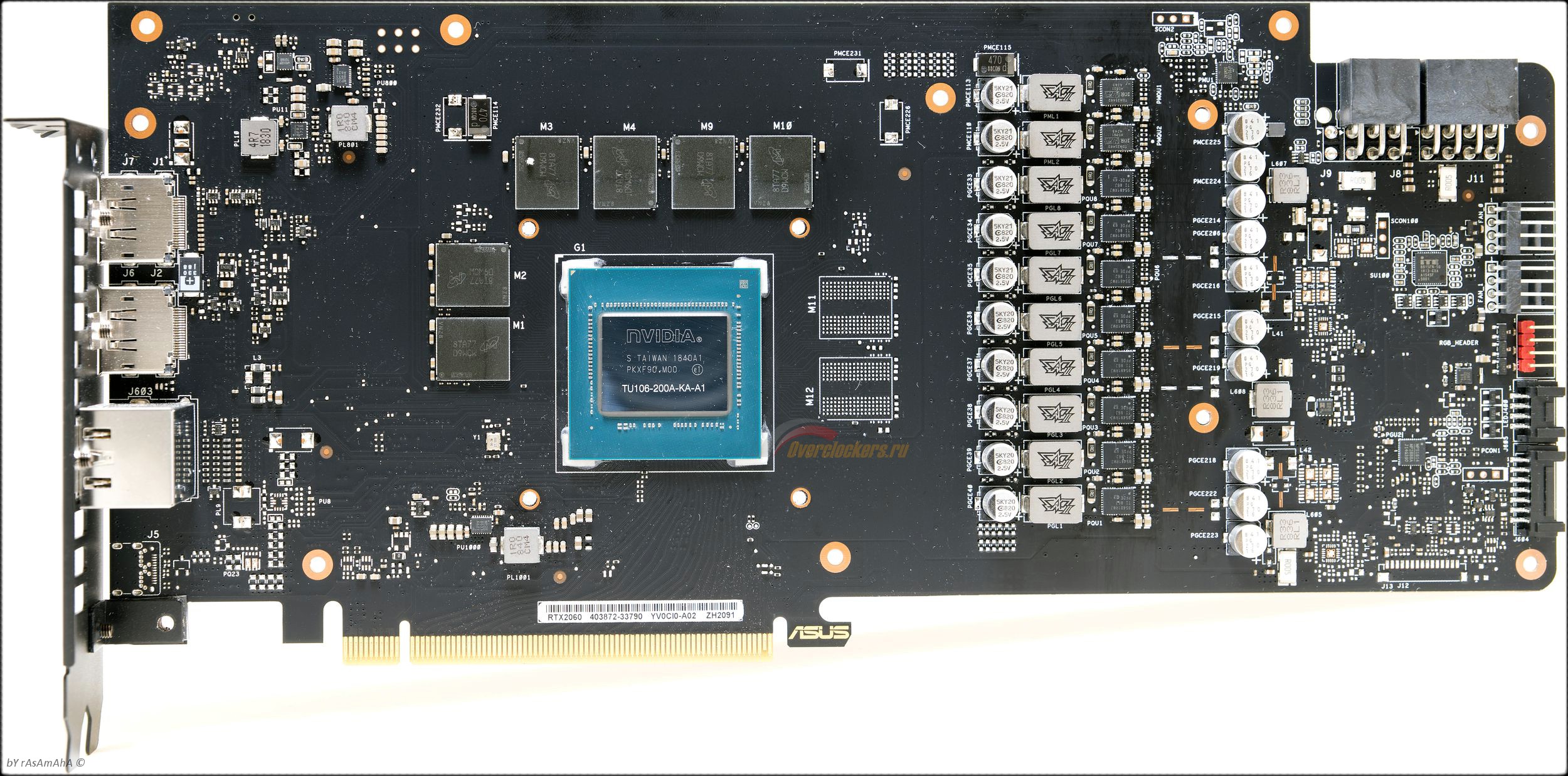

Strix RTX2070 O8G Gaming:

500x248  40 KB. Big one: 2500x1238  857 KB

500x242  39 KB. Big one: 2500x1212  808 KB

Strix RTX2060 O6G Gaming:

500x248  40 KB. Big one: 2500x1238  844 KB

500x242  39 KB. Big one: 2500x1212  771 KB

Нет смысла говорить о 100% несоответствии референсному дизайну, потому что ASUS использует общую плату для целого семейства видеокарт. В зависимости от GPU добавляется две микросхемы памяти, а также некоторые силовые и фильтрующие элементы.

Так, с фронтальной стороны появилась цепь питания USB разъема, конденсаторы фильтрации питания памяти, балансирующая логика, и конденсаторы с обратной стороны печатной платы.





Питается видеокарта через разъемы 6 и 8pin, перевернутые относительно оси. Защелка располагается с обратной стороны. Установлены предохранители по всем цепям входного напряжения.

500x330  36 KB. Big one: 2500x1651  574 KB

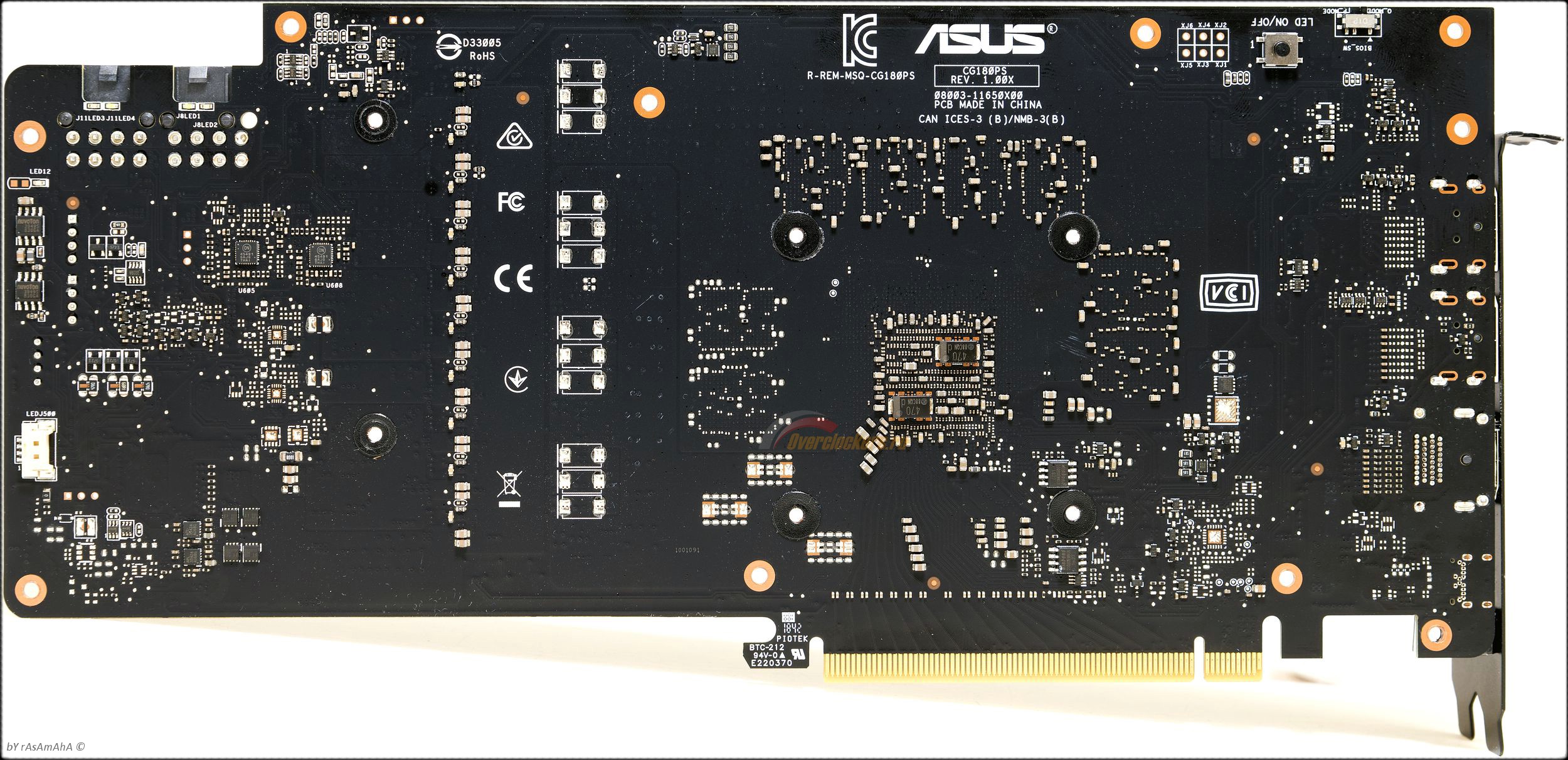

С обратной стороны расположены шунты замера энергопотребления. Третий шунт расположен рядом с разъемами для вентиляторов.

500x283  29 KB. Big one: 2500x1417  507 KB

Рядом с разъемами питания есть индикации наличия подключенного кабеля, правее расположены точки для измерения напряжений. Но поскольку NVIDIA запрещает помечать их, то промаркированы они странными названиями. Правее стоит кнопочный выключатель подсветки RGB: нажимаете его, и она отключается. Но вот незадача, при полном обесточивании материнской платы и БП, она автоматически включается снова. Равно как и вход в утилиту AURA RGB Graphic card принудительно восстанавливает последнее изменение.

Для пользователей доступно две версии BIOS. В обеих максимальная частота GPU Boost различается, впрочем, в «P» режиме (Performance) вентиляторы не прекращают вращения, а в «Q» (Quite) настройка принудительно их останавливает на отметке в 50С. Получается странный подход, которые реализовали инженеры ASUS: зачем было убирать остановку, если при отсутствии нагрузки или ее частичных проявлениях система охлаждения ASUS ROG Strix RTX2070 O8G Gaming спокойно справляется!

Достаточно было разрешить алгоритму останавливать вентиляторы в «P» и несуразица исчезла бы. Но нет, ASUS сделала как посчитала нужным, вполне допускаю, что обновление BIOS P все же выйдет и ликвидирует это безобразие. Второй нюанс трех вертушек – это различные рабочие обороты. Начинается все у 3 вентиляторов синхронно, но по мере прогрева 2 внешних раскручиваются в 2 раза быстрее.

Управление подсветкой осуществляется отдельной утилитой и настраивается целиком для всей видеокарты. Она построена на RGB светодиодах.

500x500  95 KB. Big one: 2500x2514  2028 KB

Для питания памяти используется две фазы (на фотографии слева) с ШИМ-контроллером uP 9512Q.

400x400  42 KB. Big one: 400x400  42 KB

Это относительно продвинутый контроллер, и он обладает целым списком достоинств: поддерживает NVIDIA’s Open VReg Type 4i+ PWMVID стандарт, SMBus Interface, программируемые защиты, мониторинг выходных токов, до 4 фаз, частота работы до 2 МГц, совместим с Dr.MOS, поканальное ограничение силы тока, общее ограничение, различные защиты от перегрева и КЗ.

500x274  99 KB. Big one: 750x412  89 KB
500x274  98 KB. Big one: 750x412  93 KB

2 фазы питания памяти также внезапно имеют разные номиналы мосфетов: для 2060 взяты IR TDA21462, рассчитанные на ток до 60 А, а для 2070 выбор пал на ON Semiconductor FDMF3170 Smart Power Stage мосфеты, рассчитанные на ток до 70 А

281x257  21 KB. Big one: 281x257  21 KB

Основной ШИМ-контроллер – это Monolithic Power Systems MP2888A. Он является стандартным выбором для ряда референсных видеокарт NVIDIA. В перечне функций находится немало интересных характеристик, но в целом что нужно знать – это поддержка до 10 фаз с частотой до 5 МГц.

Характеристики:

  • Programmable Multi-Phase up to 10 Phases
  • PWM-VID Interface Compatible with NVIDIA Open VReg Specification
  • PMBus/I2C Compliant (1MHz Bus Speed)
  • Pin Programmable for PMBus Address
  • Built-In EEPROM to Store Custom Configurations
  • Switching Frequency Range 200kHz to 5MHz
  • Automatic Loop Compensation
  • Fewer External Components than Conventional Analog Controller
  • Best Transient Performance with Non-Linear Digital Control
  • Flexible Phase Assignment
  • Auto-Phase Shedding to Improve Overall Efficiency
  • Phase-to-Phase Active Current Balancing with Programmable Offsets for Thermal Balance
  • Output Voltage/Current, Input Voltage/ Power Monitoring
  • Regulator Temperature Monitoring
  • VIN UVLO, Output OVP/UVP, OCP, OTP with No Action, Latch, Retry, or Hiccup Mode Options
  • Detecting for Intelli-Phase MOSFET Fault Type and Auto-Record to EEPROM
  • Register Map Password Lock
  • Digital Load-Line Regulation.

Strix RTX2070 O8G Gaming:

500x500  95 KB. Big one: 2500x2514  2028 KB

Strix RTX2060 O6G Gaming:

500x510  94 KB. Big one: 2500x2556  1932 KB

GPU обслуживает система из 8 фаз (референсная система питания на RTX 2060 состоит из 6 фаз). Фазы не имеют ни удвоителей, ни параллельного подключения. Состоят из интегрированного в микросхему Texas Instruments драйвера и 2 мосфетов NexFET с максимальной силой тока отдачи до 90 А. Типичный же показатель составляет две трети от максимального – 60 А. Максимальная рабочая температура – 150°C.

500x359  51 KB. Big one: 2000x1437  888 KB

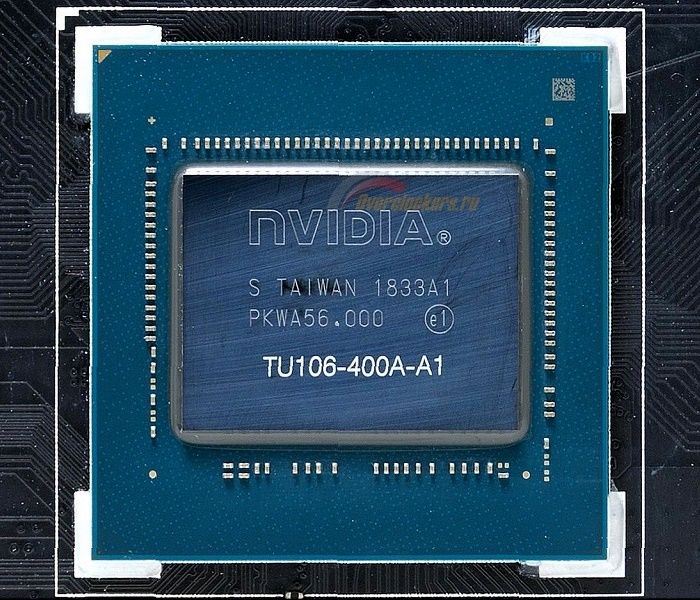

Графическое ядро TU106 Turing 445 мм2 и содержит 10,8 млрд. транзисторов очень крупное для видеокарт среднего класса.

Все микросхемы памяти GDDR6 размещены на лицевой стороне платы. В сумме их 8 штук и рассчитаны они на частоту 1750 МГц, а объем памяти составляет 8 ГБ.

С торца печатной платы установили несколько разъемов для вентиляторов и один для ленты RGB.

Система охлаждения

500x243  33 KB. Big one: 2500x1213  697 KB

500x243  27 KB. Big one: 2500x1213  675 KB

ASUS использует для охлаждения три 88 мм вентилятора с режимом полной остановки в простое (при выборе BIOS «Q»), когда температура составляет менее 50°C.

С обратной стороны установлена декоративная пластина. В ней сделали отверстия для отвода тепла.

500x260  35 KB. Big one: 2500x1302  755 KB

Под радиатором расположена пластина (отличается от используемой пластины на ASUS 2060), усиливающая печатную плату, а заодно являющаяся радиатором для микросхем памяти.

Система питания охлаждается основным радиатором, поэтому температура цепей вряд ли будет высокой. Задняя пластина привинчивается к передней во многих точках, что исключает перекос или неравномерное стягивание.

500x325  40 KB. Big one: 2500x1624  838 KB

Основной радиатор состоит из шеститепловых трубок и часто стоящих ребер. Толщина радиатора приличная и результаты на ASUS ROG Strix GeForce RTX 2060 O6G Gaming были хорошими. Однако для GeForce RTX 2070 энергопотребление видеокарты увеличено и составляет до 270 Вт, поэтому пристально следим за температурой GPU и VRM.

500x219  35 KB. Big one: 2500x1095  692 KB

500x219  36 KB. Big one: 2500x1095  777 KB

Три вентилятора накрывают более 80% внешней плоскости радиатора, но как я уже говорил, центральный вентилятор работает на уменьшенных в два раза оборотах относительно крайних. Место касания GPU имеет идеальную плоскость и шлифовку.

Система питания охлаждается этим же радиатором через термопрокладку, которая охватывает все силовые транзисторы. Причем в местах, где остается еще запас пространства, радиатор имеет увеличенную высоту оребрения.

500x303  33 KB. Big one: 2500x1516  556 KB

Минимальная высота радиатора составляет 28 мм.

500x346  25 KB. Big one: 2500x1728  305 KB

У видеокарты разумное расположение кабелей питания вентиляторов и освещения. Они все проходят с одного торца и не мешают при разборке.

500x269  35 KB. Big one: 2500x1344  641 KB

Таким образом можно быстро заменить термопасту под графическим ядром или продуть радиатор от пыли.

Тестовый стенд

500x475  69 KB. Big one: 2500x2378  1816 KB

Конфигурация:

  • Материнская плата: ASUS ROG Maximus XI Hero (Intel Z390, LGA 1151 v2);
  • Процессор: Intel Core i9-9900K;
  • Система охлаждения: система водяного охлаждения:
    • Phobya G-Changer 240 V.2;
    • Scythe Minebea Silent IC 2000 об/мин x2;
    • Laing DDC + DDC Tank Reservoir XSPC;
    • EK-Supremacy EVO;
    • Шланги 15/19;
  • Термоинтерфейс: Arctic Cooling МХ-2;
  • Оперативная память: DDR4, 3400 CL16, 4 x 8 Гбайт;
  • Накопители:
    • SSD Intel Optane 905P 480 Гбайт;
    • SSD Samsung 960 Evo, 500 Гбайт;
    • SSHD Seagate Desktop 4 Тбайт;
  • Блок питания: Corsair AX1500i Digital, 1500 Ватт.

Программное обеспечение:

  • Операционная система: Microsoft Windows 10 x64.

Перечень контрольно-измерительных приборов и инструментов:

  • Шумомер: Center 320;
  • Мультиметр: Fluke 289;
  • Тарификатор электроэнергии: E305EMG.

Инструментарий и методика тестирования

Для корректного замера температуры и шума использовались приведенные ниже условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 24°C +/-1°C. За точностью соблюдения заданных параметров наблюдало четыре датчика, один из которых находился в 5 см от вентилятора системы охлаждения видеокарты и был ведущим. По нему происходила основная коррекция температуры в помещении.

Шум измерялся на расстоянии 100 см до видеокарты. Фоновый уровень составлял менее 20 дБА. В качестве жесткого диска использовался SSD, а блок питания, помпа и радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.

Уровень потребления электричества в играх оценивался специальным приспособлением по всем линиям 6-8 pin и шине PCI-e. Под нагрузкой видеокарты тестировались программой 3DMark Time Spy. После 10-15 минут температура и обороты вентиляторов достигали своего теоретического максимума, после чего данные заносились в таблицу.

Тест ASUS ROG-Strix-RTX2070-O8G-Gaming

Исследование потенциала системы охлаждения

Пояснения к графикам:

  • Синяя линия – в режиме простоя;
  • Красная линия – максимальная температура;
  • Черная линия показывает уровень издаваемого шума при определенных оборотах вентилятора;
  • Пунктирная линия указывает на диапазон регулировки в автоматическом режиме вентилятора.

В процентах указана скорость вентилятора/ов, выставленная в MSI Afterburner, начиная от 0% до 100%, с шагом 5%. Таким образом, чтобы понять, насколько нагреется видеокарта, и как сильно она будет шуметь, скажем, при 50% скорости вентилятора, достаточно провести вертикальную линию через отметку 50%. В местах пересечения получаем три значения: с красной линией – максимальную температуру в нагрузке, с синей линией – температуру в простое, с чёрной линией – уровень шума.

Все видеокарты тестировались с заводскими частотами.

Температуры графического ядра и обороты вентилятора/ов.

500x400  57 KB. Big one: 757x606  44 KB

В простое BIOS Q: 0 об/мин, 0 дБа, ГП 42°C, VRM 50°C;

В простое BIOS P: 800 об/мин, 21,8 дБа, ГП 32°C, VRM 35°C;

Под нагрузкой: вентилятор 1 и 3 работают синхронно – 1350 об/мин, 28 дБа, ГП 68-70С, VRM 78-80С;

Создается впечатление, что ASUS перепутала настройки оборотов вентиляторов для 2060 и 2070, потому что у первой они раскручиваются до 1700 об/мин, а у второй всего до 1350! И в итоге на 2060 температура VRM всего на 4-8 градусов выше температуры графического ядра, а у 2070 VRM нагревается значительно сильнее.

Зависимость Boost частоты от температуры ГП.

500x412  26 KB. Big one: 735x606  15 KB

Для примера у меня есть результаты работы GPU Boost на различной температуре видеокарт MSI:

500x413  50 KB. Big one: 1473x1216  40 KB

При температуре 56°C частоты графического ядра:

  • RTX 2070 O8G Gaming – 1905МГц;
  • RTX 2070 Gaming Z 8G – 1950МГц;
  • RTX 2070 ARMOR 8G OCV1 – 1780МГц;
  • RTX 2070 ARMOR 8G OC – 1910МГц;
  • При температуре 63С частоты графического ядра:
  • RTX 2070 O8G Gaming – 1875МГц;
  • RTX 2070 Gaming Z 8G – 1935МГц;
  • RTX 2070 ARMOR 8G OCV1 – 1770МГц;
  • RTX 2070 ARMOR 8G OC – 1900МГц;
  • При температуре 73-75С частоты графического ядра:
  • RTX 2070 O8G Gaming – 1860МГц;
  • RTX 2070 Gaming Z 8G – 1910МГц;
  • RTX 2070 ARMOR 8G OCV1 – 1745МГц;
  • RTX 2070 ARMOR 8G OC – 1870МГц.

Получается, новинка ASUS идет почти наравне с RTX 2070 ARMOR 8G OC по настройке частотно-температурной характеристике.

Детальные данные

Для оценки поведения видеокарт в номинальном режиме обратимся к более чем часовому стресс-тесту стабильности 3DMark, параллельно соберем данные с графического ядра, а также значения частот памяти, энергопотребления и температур. Объединяем полученные данные в единые графики и видим, насколько точно соответствуют заводские характеристики реальным цифрам, и что происходит с важными показателями при разгоне.

Частота ядра (номинальный режим).

500x268  33 KB. Big one: 949x509  28 KB

В целом частота GPU на видеокарте ASUS выделяется стабильностью, как у топовой видеокарты MSI, но результирующая частота все же ниже, чем у Armor OC и Gaming Z. С другой стороны, именно по такому поведению легче предсказать и угадать стабильные частоты в разгоне.

Частота ядра в разгоне.

500x268  32 KB. Big one: 949x509  24 KB

Разгон меняет позиции видеокарт не в последнюю очередь благодаря расширенному до 270 Вт лимиту модели ASUS.

500x213  78 KB. Big one: 609x260  36 KB

Энергопотребление (номинальный режим).

500x268  59 KB. Big one: 949x509  58 KB

С номинальными настройками новинка ASUS опережает обе видеокарты MSI Armor по энергопотреблению, поскольку штатно TDP лимит использует до 215 Вт. Но она оказывается экономичней версии Gaming Z.

Энергопотребление в разгоне.

500x268  75 KB. Big one: 949x509  61 KB

Вот вам конкретный пример неудачного GPU – видеокарта ASUS ROG Strix GeForce RTX 2070 O8G Gaming пожирает в буквальном смысле этого слова до 280 Вт! Причем средняя частота более экономной видеокарты MSI Gaming Z выше… Однако казнить модель ASUS рано, ведь любому пользователю может попасться неудачный в плане разгона экземпляр и большой лимит TDP в BIOS.

500x213  78 KB. Big one: 599x256  31 KB

Максимальная температура GPU (номинальный режим).

500x268  27 KB. Big one: 949x510  24 KB

Различные обороты вентиляторов заставляют видеокарты прогреваться по-разному. Модель ASUS довольствуется всего 1300 об/мин, остальные раскручивают их выше, поэтому графики так сильно отличаются. При этом уровень шума видеокарты ASUS ничтожно мал – менее 30 дБА.

Максимальная температура GPU в разгоне.

500x268  31 KB. Big one: 949x510  25 KB

В разгоне герой обзора становится лидером за счет очень агрессивной настройки: вентиляторы автоматически достигают оборотов под 1700, чем выделяются на общем фоне.

Обороты вентиляторов (номинальный режим).

500x268  39 KB. Big one: 949x509  34 KB

Здесь отображен характер работы крайних вентиляторов на видеокарте ASUS. На фоне конкурентов и с учетом высокой средней частоты видеокарта ASUS не выглядит бледно. Характер настройки очень схож с установками MSI Armor OC.

Обороты вентиляторов в разгоне.

500x268  43 KB. Big one: 949x509  35 KB

Вот вам ответ на вопрос, в чем причина столь низкого нагрева графического ядра ASUS в разгоне. Дело в том, что автоматическая настройка повышает обороты вплоть до 1900 об/мин, что, конечно же, сильно выделяет последнюю в плане шумности на фоне конкурентов.

Сравнительные результаты на фоне конкурентов

750x137  72 KB. Big one: 1405x257  42 KB

Производительность 3D Mark

Настройки:

  • Предустановки: Port Royal, Fire Strike Ultra, Fire Strike Extreme, Fire Strike.

Futuremark 3DMark

Port Royal, Fire Strike Ultra, Fire Strike Extreme, Fire Strike
Графические баллы


Включите JavaScript, чтобы видеть графики

Что касается игровой производительности GeForce RTX 2070, то она уже была рассмотрена нами в соответствующем обзоре. И вряд ли небольшое различие в частотных характеристиках способно значительно повлиять на итоговые результаты.

Заключение

Пожалуй, с рассмотренной видеокартой ASUS ROG-Strix-RTX2070-O8G-Gaming все ясно и так, но, тем не менее, информацию стоит разложить по полочкам.

Плюсы ASUS ROG Strix GeForce RTX 2070 O8G Gaming:

  • Хорошая система питания (10 фаз; 8+2);
  • Тихая система охлаждения в номинальном режиме;
  • Отключаемая кнопкой RGB-подсветка;
  • Независимая настройка вентиляторов;
  • Высокий лимит энергопотребления (270 Вт);
  • Дешевле версии NVIDIA GeForce RTX 2070 FE;
  • Высокая базовая частота;
  • Двойная прошивка BIOS;
  • Точки измерения напряжений;
  • Разъемы под два внешних вентилятора и RGB ленту;
  • Легкий и удобный демонтаж основного радиатора (провода находятся в одном месте и позволяют снять радиатор без разъединения коннекторов);
  • Выбрана идеальная схема охлаждения системы питания;
  • Большой запас прочности системы питания с 10 фазами NextFET и 6+8 pin;
  • Индикация подключения кабелей питания;
  • Наличие разъема USB C и балансирующей логики.

Минусы видеокарты:

  • Слишком много опций для пользователя, которые могут его запутать (две версии BIOS с различными настройками охлаждения, отключение и настройка подсветки работает как аппаратно через кнопку, так и через утилиту, которая сбрасывает установку кнопкой);
  • Отсутствие внятных объяснений в инструкции и на сайте по поводу двух BIOS, площадок измерения напряжений, кнопки отключения подсветки;
  • Странное поведение алгоритма управления вентиляторами при разгоне.

Rasamaha (Дмитрий Владимирович)


Выражаем благодарность:

  • Компании ASUS за предоставленную на тестирование видеокарту ASUS ROG Strix GeForce RTX 2070 O8G Gaming.
  • А также лично donnerjack за помощь в подготовке материала.


Telegram-канал @overclockers_news - это удобный способ следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы.
Страницы материала
  • Вступление, обзор и тест ASUS ROG Strix GeForce RTX 2070 O8G Gaming, заключение
Страница 1 из 1
Оценитe материал
рейтинг: 2.9 из 5
голосов: 20

Комментарии 54 Правила



Возможно вас заинтересует

Популярные новости

Сейчас обсуждают
