Вступление

Формула народной видеокарты достаточно проста: необходимо взять недорогой графический ускоритель, производительности которого хватает в наиболее популярном разрешении и актуальных играх, и поддерживать его до последнего различными акциями и свежими драйверами. Дождаться следующего поколения, нарастить немного ядер, вернуться в начало цикла. Профит!

Именно так и поступили с графическим ускорителем GeForce GTX 1660 Ti. Вместе со сложным, не поддающимся определенной логике названием новинка получила идентичные характеристики, что и видеокарта GTX 1060 с 6 Гбайт видеопамяти, любимая многими пользователями. Единственное – число ядер было увеличено по заветной формуле на 20% (или, если быть вернее, часть блоков GPU Turing была заблокирована вкупе с тензорными ядрами).

С одной стороны, улучшенная реинкарнация обещает стать хитом, несмотря на отсутствие заветной технологии трассировки лучей. С другой – многие игроки стараются собрать оптимальную систему и не могут транжирить лишние средства на дорогостоящие функции, не ставшие пока что массовыми.

Видеокарта MSI GeForce GTX 1660 Ti Armor OC одной из первых заскочила к нам на огонек. Мой коллега уже познакомился со старшей версией Gaming и подробно изучил уровень ее производительности, а также возможности нового процессора TU116. Ну а мы в свою очередь планово постараемся рассмотреть различные модели и определить наиболее интересные решения.

Обзор MSI GeForce GTX 1660 Ti Armor OC

Полное название: MSI GeForce GTX 1660 Ti Armor OC; код производителя: GEFORCE GTX 1660 TI ARMOR 6G OC.

Технические характеристики

Внешний вид и размеры

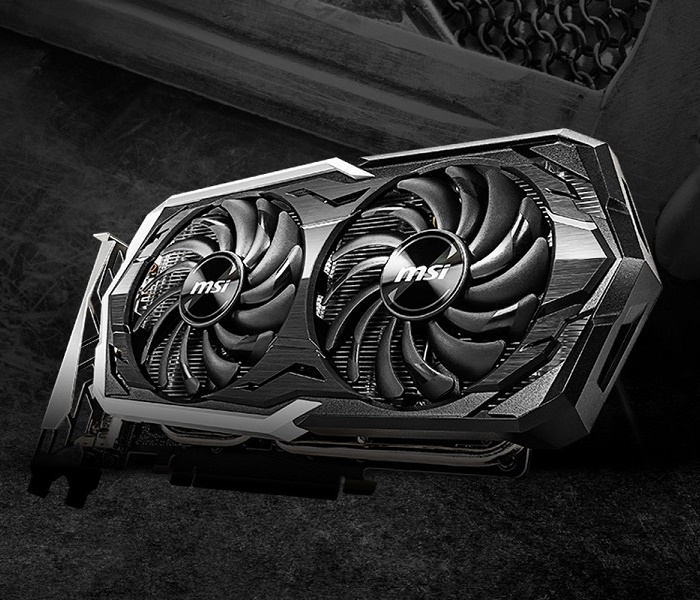

MSI GeForce GTX 1660 Ti Armor OC относится к семейству графических ускорителей Armor с обновленным бело-черным дизайном и фирменными вентиляторами Torx 2.0.

Подобная цветовая схема является наиболее оптимальной для различных игровых сборок и моддеров, однако визуальной составляющей нас не проведешь: мы сконцентрируем внимание на том, что у модели «под капотом».

Графический ускоритель GeForce GTX 1660 Ti построен на процессоре Turing TU116, но никаких тензорных и тем более RT-ядер в нем нет, что позволило снизить показатели энергопотребления и повысить тактовые частоты.

Поэтому стоило ожидать упрощения системы охлаждения и размеров печатной платы, но, как показала практика, разработчики выбрали иной путь развития сценария. Новинка MSI оснащена кулером с парой вентиляторов типоразмера 92 мм.

Обратную сторону защищает «бэкплейт» с изображением дракона, но он больше именно украшает, поскольку пластина полностью пластиковая.

Дополнительное питание выполнено с помощью восьмипинового коннектора, обеспечивающего вместе со слотом PCI Express x16 до 225 Вт, но потребление видеокарты находится на отметке 130 Вт.

Разработчики унифицировали PCB с другими моделями, поэтому MSI GeForce GTX 1660 Ti Armor OC не оснащена более реалистичным разъемом 6 pin.

Задняя планка преобразилась и получила геометрические вырезы. Количество интерфейсов соответствует эталонному набору: три DisplayPort 1.4 и один HDMI 2.0b.

Система охлаждения

При внешнем осмотре MSI GeForce GTX 1660 Ti Armor OC можно выявить некое сходство с ранее рассмотренной моделью Gaming, но заглядывая под кожух мы встречаем определенные различия.

Охладитель представляет собой радиатор, набранный 46 алюминиевыми ребрами с выемками и загибами для повышения полезной площади рассеивания тепла. Их пронизывают две тепловых трубки диаметром 6 мм различных форм – «S» и «U».

По отпечатку на фотографии видно, что трубки полностью накрывают графический процессор. Применяется технология прямого контакта.

При внимательном изучении конструкции отмечаем, что четыре микросхемы памяти из шести получили контакт с радиатором через термопрокладки, а две оставшиеся «пожалели»: они попадают на трубки и дополнительно подогревались бы от графического процессора.

Обработка основания выполнена посредственно: заметны неровности в области соприкоснования GPU и трубок.

На плате располагается отдельный низкопрофильный радиатор, совмещенный с «бэкплейтом». Этот элемент обеспечивает охлаждение силовой части VRM.

Пусть компания NVIDIA и не представила оригинальную версию GeForce GTX 1660 Ti, но если обратить внимание на PCB многих моделей различных производителей, отметим сходство расположения ключевых узлов, среди которых подсистема питания, удачно выстроенная в ряд.

Для повышения эффективности теплопереноса применены термопрокладки толщиной менее 1 мм, а крепление организовано в трех точках, что улучшает прижим.

Ценители утонченного дизайна и отсутствия подсветки будут рады услышать, что она отсутствует на MSI GeForce GTX 1660 Ti Armor OC: только бело-черный концепт, только хардкор.

За активную часть отвечает пара вентиляторов Power Logic PLD09210S12HH с диаметром крыльчатки 87 мм. Скорость вращения составляет 0 – 3200 об/мин.

Вентиляторы относятся к серии Torx 2.0, которые заслужили похвалу в свой адрес благодаря форме лопастей и применению двойных шарикоподшипников.

Декоративный пластиковый «бэкплейт» несет действительно важную роль: благодаря 12 точкам крепления из него получается отличная опорная пластина.

Печатная плата

MSI GeForce GTX 1660 Ti Armor OC построена на оригинальной печатной плате. Она соответствует общим канонам инженеров из NVIDIA, но от непредставленного эталона ее отличают размеры текстолита и вольное расположение элементов для распайки подсветки, которой оснащена старшая версия GeForce GTX 1660 Ti Gaming.

Обратная часть печатной платы показывает, как разработчики могли плотнее скомпоновать PCB для превращения новинки в плату ITX формата, хотя и таковая у компании MSI есть – GeForce GTX 1660 Ti Aero ITX OC.

Сердцем героя обзора стал графический процессор TU116-400-A1. Данный GPU произведен по 12 нм техпроцессу на 46-й неделе 2018 года и включает 1536 шейдеров, 48 блоков растеризации и 96 текстурных блока.

Видеокарта MSI GeForce GTX 1660 Ti Armor OC оснащена шестифазной подсистемой питания, где четыре фазы отведены на графический процессор, две – на видеопамять. Управление осуществляется ШИМ-контроллером NCP81610.

Как покажет тестирование, такое оснащение для модели подобного уровня с TDP 130 Вт вполне достаточно: видеокарты старшего звена GeForce RTX 2060 получили схожую по количеству мосфетов подсистему VRM, и перегрева там не отмечается.

В качестве видеопамяти выступают микросхемы Micron стандарта GDDR6 с маркировкой 8XA77 D9WCR. Их тактовая частота составляет 1500 МГц (эффективная частота 12000 МГц).

Комплектация

Набор аксессуаров MSI GeForce GTX 1660 Ti Armor OC включает пару картонных подставок для кружки с чаем, диск, брошюру для регистрации продукта, руководство пользователя и комикс с драконом.

Тестовый стенд

Конфигурация

• Материнская плата: MSI X99A Workstation (Intel X99, LGA 2011-3);
• Процессор: Intel Core i7-6800K (шесть ядер, CPU Clock 4000 МГц, Ring Clock 3500 МГц);
• Система охлаждения процессора: Corsair H110i (вентиляторы Noctua NF-A14 PWM, 140 мм, 500 об/мин);
• Термоинтерфейс: Gelid GC-Extreme;
• Оперативная память: Kingston HyperX Savage Black (DDR4-3000, 13-14-15-28-T1, 4 x 4 Гбайт, четырехканальный режим);
• Накопитель SSD: Plextor PX-256M6Pro 256 Гбайт;
• Блок питания: Corsair RM850x, 850 Ватт;
• Корпус: Phanteks Evolv ATX Black;
• Монитор: ASUS MG279Q, разрешение: 2560 x 1440.

Программное обеспечение

• Операционная система: Windows 10 x64;
• Драйвер видеокарты: Nvidia GeForce 419.17;
• Вспомогательные утилиты:
• GPU-Z;
• Heaven Benchmark 4.0;
• MSI Afterburner;
• MSI Kombustor.

Инструментарий и методика тестирования

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner.

Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.

Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven Benchmark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.

Тест MSI GeForce GTX 1660 Ti Armor OC

Стандартные частоты

Видеокарта MSI GeForce GTX 1660 Ti Armor OC получила заводской разгон, превышающий эталонную частоту ядра TU116 на 90 МГц и поднимающий уровень GPU Boost до 1860 МГц.

Благодаря технологии Zero Frozr вентиляторы в простое выключены, а система охлаждения функционирует в пассивном состоянии. В таком режиме были получены следующие результаты:

• 49°C и 0 об/мин при работе с документами MS Office;
• 51°C и 0 об/мин при просмотре видеороликов и интернет-серфинге.

Теперь приведем подробные характеристики микропрограммного обеспечения MSI GeForce GTX 1660 Ti Armor OC. Показатель ее уровня TDP равен 130 Вт без возможности увеличения, что негативно скажется на ручном разгоне.

Популярный тест Heaven Benchmark 4.0 с экстремальными настройками графики выжимает из MSI GeForce GTX 1660 Ti Armor OC все соки и раскрывает ее сущность. При достижении 63°C вентиляторы агрессивно раскручиваются до 2300 об/мин и стабилизируются при 1800-2000 об/мин.

Видеокарта уверенно держит тактовую частоту ядра в диапазоне 1920-1935 МГц при температуре GPU 65°C. Подсистема питания функционирует при 71°C. Уровень шума выше среднего, различимый на фоне закрытого ПК.

Семь прогонов теста устойчивости Fire Strike Extreme из пакета 3DMark видеокарта MSI завершила с высокой оценкой 99.4%. На практике это означает, что новинка стабильно держит заявленные частоты даже при экстремальной нагрузке.

У системы охлаждения предусмотрен определенный запас эффективности: при максимальной скорости крыльчаток 3200 об/мин температуры графического процессора и силовой части опускаются до 59°C и 60°C соответственно.

Справиться с акустическим дисбалансом ПК позволяет «даунвольтинг». Нехитрыми манипуляциями понижаем Power Limit до 100 Вт, оставляем вентиляторы на отметке 1670 об/мин, а частоту ядра компенсируем повышением на 135 МГц. После чего радуемся тишине и прохладе внутри корпуса.

Разгон MSI GeForce GTX 1660 Ti Armor OC

Новинка MSI покоряет рубеж 2 ГГц, на нем и остается. Выжать больше не получается из-за появляющихся артефактов, хотя в угоду комфорту система охлаждения все еще справляется, а вот лимита потребления уже не хватает.

В таком режиме нагрев GPU и VRM составляет 69°C и 76°C.

Результаты протестированных видеокарт

Основная ценность подобных материалов – это не только перечисление доступных в продаже графических ускорителей, но и исследование потенциала систем охлаждения. И поскольку результаты были получены мною на одном стенде, есть возможность сравнения видеокарт практически в идеальных условиях.

Исследование потенциала системы охлаждения

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения.

Результаты исследования потенциала системы охлаждения.

Уровень потребляемого электричества

График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.

Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080; MSI Kombustor – 2xMSAA, 1920 x 1080.

Что касается игровой производительности GeForce GTX 1660 Ti, то она уже была рассмотрена нами в соответствующем обзоре. И вряд ли небольшое различие в частотных характеристиках способно значительно повлиять на итоговые результаты.

Заключение

Модель MSI GeForce GTX 1660 Ti Armor OC относится ко второй по значимости в иерархии компании MSI линейке видеокарт, что говорит о сбалансированных возможностях. Тем не менее, несмотря на принадлежность к серии Armor, у тестового экземпляра новинки выявляется оплошность при расчете кривой скорости вентиляторов, что для данного поколения графических ускорителей по нашим меркам недопустимо.

С другой стороны, пользователя ждет в меру эффективная система охлаждения и высокий для народной видеокарты заводской разгон, а также отличная печатная плата с реализованным потенциалом. На этом фоне оборотистые вертушки, которые ничего не стоило слегка «задушить», выглядят недочетом разработчиков. А если повышать требования к ускорителям, отметим пластиковый «бэкплейт». Свою роль опорной пластины он выполняет безукоризненно, но установить алюминиевую болванку и подложить пару полосок термопрокладок было бы лучшим решением.

В итоге MSI GeForce GTX 1660 Ti Armor OC это игровая видеокарта со своими достоинствами и недостатками, которую в домашних условиях хочется научить хорошим манерам и настроить точнее.
