Обзор и тест видеокарты ASUS GeForce RTX 2070 Turbo 8G: неброский стиль

Оглавление

Вступление

Лаборатория продолжает цикл материалов, посвященных нереференсным графическим ускорителям GeForce RTX 2070. Ни для кого не секрет, что при разработке двадцатой серии GeForce RTX компания Nvidia изменила подход к созданию эталонных версий Founders Edition, использовав двухвентиляторную систему охлаждения.

Купить ASUS 2070 Turbo за 33 т.р. в Ситилинке

Таким образом мы потеряли привычные «заряженные» турбинные модели. Однако не все производители согласились с таким решением, сообразив, что определенному кругу пользователей потребуется кулер с центробежным вентилятором, который обеспечивает выход горячего воздуха за пределы корпуса.

450x350  115 KB. Big one: 1000x750  358 KB

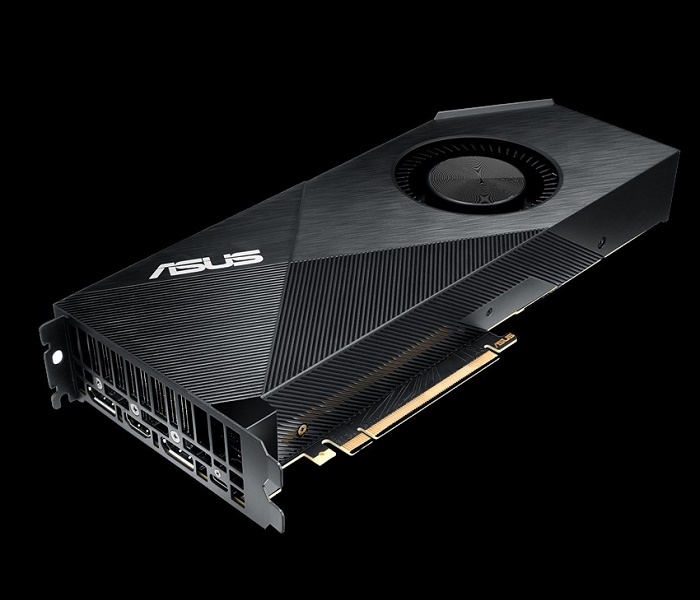

Компания ASUS пошла навстречу пожеланиям покупателей и представила линейку видеокарт Turbo, что дает отчетливое понимание о предназначении и возможностях новых моделей.

Благодаря нашему партнеру – компании Регард, мы получили на тестирование ASUS GeForce RTX 2070 Turbo 8G с турбинной системой охлаждения, возможности которой оценят владельцы тесных корпусов и моддинговых компьютеров. Насколько прижился традиционный тип систем охлаждения с ускорителями поколения Turing? Это выяснится по итогам нашего теста.

Стоит отметить, что перед вами обзор нереференсной версии видеокарты, в котором мы сосредоточимся на рассмотрении печатной платы и системы охлаждения, изучим эффективность охлаждения, уровень шума и разгонный потенциал этой конкретной модели. А тесты игровой производительности GeForce RTX 2070 вы можете найти тут.





Обзор ASUS GeForce RTX 2070 Turbo 8G

Полное название: ASUS GeForce RTX 2070 Turbo 8G, код производителя: TURBO-RTX2070-8G.

Технические характеристики

МодельASUS GeForce
RTX 2070 Turbo 8G
Nvidia GeForce
RTX 2070
ПроизводительASUSNvidia
Графический процессорTU106TU106
Частота ядра, МГц14101410
Частота ядра (Turbo), МГц16201620
Заводской разгон ядра, МГцОтсутствуетОтсутствует
Частота памяти, МГц1400014000
Заводской разгон видеопамяти, МГцОтсутствуетОтсутствует
Тип памятиGDDR6GDDR6
Объем памяти, Гбайт88
Шина памяти, бит256256
Разъемы интерфейсов2 х DisplayPort;
1 x HDMI;
1 x Type-C
2 х DisplayPort;
1 x HDMI;
1 x DVI;
1 x Type-C
Питание, разъемы Pin6 + 88
Количество вентиляторов/диаметр, мм1 х 722 х 95
Конфигурация подсистемы питания (vGPU+vMem), фаз6 + 26 + 2
Power Limit (штат/макс), Ватт175 / 200175 / 185
Формат СО2 слота2 слота
Размеры видеокарты, мм268 х 102229 х 112

Внешний вид и размеры

При извлечении новинки из коробки отмечаем, что она защищена всевозможными пленками и заглушками, чтобы не испортить внешний вид.

450x292  31 KB. Big one: 1500x973  258 KB

Видеокарта ASUS оснащается классическим вариантом СО с центробежным вентилятором в передней части. Применена модель увеличенного до 72 мм диаметра вместо ранее используемых решений 67 мм.





Разработчики полностью переиграли внешний облик графического ускорителя, наделив его брутальным черным кожухом с пересекающимися полосами и глянцевыми вставками.

450x215  37 KB. Big one: 1500x717  338 KB

С обратной стороны ничего интересного – голая печатная плата c логотипом ASUS. Забегая вперед отметим, что ASUS GeForce RTX 2070 Turbo 8G построена на оригинальной печатной плате Nvidia GeForce RTX 2080 Founders Edition.

450x214  67 KB. Big one: 1500x713  536 KB

Задняя панель лишена посторонних элементов, снабжена большими прорезями для беспрепятственного выхода горячего воздуха и окрашена в черный матовый цвет.

Для повышения эффективности под нож попал интерфейс DVI, который есть у модели оригинального дизайна. Пользователю остаются доступными пара портов DisplayPort, по одному HDMI и Type-C.

450x217  35 KB. Big one: 1500x723  264 KB

Дополнительное питание реализовано в виде одного шести- и одного восьмиконтактного разъемов. Энергопотребление видеокарты достигает 175 Вт с возможность повышения уровня Power Limit до 200 Вт.

450x170  26 KB. Big one: 1500x565  193 KB

В корпусе системы охлаждения предусмотрена прорезь для мостика Nvidia NVLink. Но он, как и усиленное питание, остался прерогативой старшей модели GeForce RTX 2080 Founders Edition. Такие топовые решения есть и в линейке ASUS Turbo.





На тестирование прибыл магазинный образец, поэтому у нас нет прав его разбирать – это приведет к повреждению пломбы и потере гарантии.

450x218  34 KB. Big one: 1200x582  180 KB

К сожалению, подобраться иными способами к внутренним элементам системы охлаждения не удается из-за единого крепления основного радиатора и кожуха, придется обойтись лишь визуальным осмотром.

450x266  47 KB. Big one: 1500x887  373 KB

Новинка получила неброскую и стильную боковую подсветку, которая добавляет ей изюминку.

450x106  26 KB. Big one: 1500x354  186 KB

Прочая необходимая информация была получена из дополнительных источников. ASUS GeForce RTX 2070 Turbo 8G построена на оригинальной печатной плате старшей модели. Разработчики отказались лишь от двух фаз питания графического процессора, доведя их число до шести (дополнительно две фазы отвечают за память), и интерфейса NVLink.

Сердцем героя обзора стал графический процессор TU106-400-A1, произведенный по 12 нм техпроцессу и включающий 2304 шейдера, 64 блока растеризации и 144 текстурных блока.

Восемь гигабайт видеопамяти набраны микросхемами Samsung с тактовой частотой 1750 МГц (эффективная частота 14000 МГц).





Комплектация

450x399  62 KB. Big one: 1500x1329  474 KB

Тут все привычно – новая видеокарта ASUS поставляется в узнаваемой упаковке с полиграфией компании-производителя и эскизом новой системы охлаждения семейства Turbo.

450x210  30 KB. Big one: 1000x515  101 KB

Аксессуары включают диск с драйверами и руководство пользователя по установке графического ускорителя.

Тест ASUS GeForce RTX 2070 Turbo 8G

Тестовый стенд

  • Материнская плата: MSI X99A Workstation (Intel X99, LGA 2011-3);
  • Процессор: Intel Core i7-6800K (шесть ядер, CPU Clock 4000 МГц, Ring Clock 3500 МГц);
  • Система охлаждения процессора: Corsair H110i (вентиляторы Noctua NF-A14 PWM, 140 мм, 500 об/мин);
  • Термоинтерфейс: Gelid GC-Extreme;
  • Оперативная память: Kingston HyperX Savage Black (DDR4-3000, 13-14-15-28-T1, 4 x 4 Гбайт, четырехканальный режим);
  • Накопитель SSD: Plextor PX-256M6Pro 256 Гбайт;
  • Блок питания: Corsair RM850x, 850 Ватт;
  • Корпус: Phanteks Evolv ATX Black;
  • Монитор: ASUS MG279Q, разрешение: 2560 x 1440.

Программное обеспечение

  • Операционная система: Windows 10 x64;
  • Драйвер видеокарты: Nvidia GeForce 417.22;
  • Вспомогательные утилиты:
    • GPU-Z;
    • Heaven Benchmark 4.0;
    • MSI Afterburner;
    • MSI Kombustor.

Инструментарий и методика тестирования

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner.

Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.

Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven Benchmark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.

Стандартные частоты

Уровень производительности ASUS GeForce RTX 2070 Turbo 8G сопоставим с эталонной моделью GeForce RTX 2070 без приставки Founders Edition из-за отсутствия заводского разгона. Остается надеяться на внутренние оптимизации и настройки в микропрограммном обеспечении на уровне потребления и защиты от перегрева для удержания высокой тактовой частоты.

Система охлаждения построена по привычным для нас канонам современного времени и снабжена центробежным вентилятором. В простое он работает на отметке 1000 об/мин, обеспечивая низкий уровень шума, но на фоне работающей системы ротор все равно выделяется своим легким гулом.

В таком режиме были получены следующие результаты:

  • 32°C и 1000 об/мин при работе с документами MS Office;
  • 33°C и 1000 об/мин при просмотре видеороликов и интернет-серфинге.

450x298  122 KB. Big one: 779x516  72 KB

Теперь приведем подробные характеристики микропрограммного обеспечения новинки ASUS. Показатель ее уровня TDP равен 175 Вт с возможностью увеличения до 200 Вт.

450x298  58 KB. Big one: 779x516  33 KB

В привычной игровой среде ASUS GeForce RTX 2070 Turbo 8G старается показать себя с наилучшей стороны. И сложно ответить на вопрос, почему же разработчики Nvidia отказались от турбинной системы охлаждения, когда получаешь результаты тестируемой новинки и ее показатели в играх.

В бенчмарке Heaven Benchmark 4.0 частота графического процессора доходит до 1860 МГц, средний показатель после установления баланса в системе составляет 1740 МГц, что соответствует эталонной версии. Температуры видеокарты стабилизируются на отметках 75°C для GPU и 82°C для подсистемы питания при оборотах крыльчатки 1750 об/мин. Сам по себе поток воздуха едва различим, а вот гул ротора слегка выделяется на общем фоне ПК.

450x238  164 KB. Big one: 1910x1012  1538 KB

Однако тут же забываем про столь малозначимый дискомфорт, выкручивая турбину на полную мощность. При 4450 об/мин квартиру наполняет настоящий вой и рев, сопоставимый с мощным пылесосом.

Но и результаты совершенно иные: нагрев ключевых узлов опускается до смехотворных 47°C и 63°C для видеоядра и зоны VRM соответственно.

450x235  137 KB. Big one: 1908x1000  966 KB

«Даунвольтинг» занимает не последнее место в наших тестах. Лучшим вариантом стабилизации ASUS GeForce RTX 2070 Turbo 8G оказывается установка Power Limit на отметке 83% при компенсации падения производительности повышением частоты графического процессора на 200 МГц.

Такими простыми действиями мы не только чуть улучшаем быстродействие, но и уменьшаем нагрев до 71°C и 75°C соответственно. А для лучшего акустического комфорта скорость вентилятора фиксируем при 1500 об/мин.

450x236  175 KB. Big one: 1908x1002  1590 KB

Разгон ASUS GeForce RTX 2070 Turbo 8G

Видеокарта ASUS построена на графическом процессоре TU106-400-A1, который менее приспособлен для рекордов разгона, но отказываться от возможностей оверклокинга на нашем ресурсе, по меньшей мере, нелепо.

Для тестового образца наилучшим результатом становится стабильная частота графического процессора 1965 МГц, памяти – 2000 МГц, при скорости вращения вентилятора 2000 об/мин. Температуры GPU и подсистемы питания после получасового марафона составили 75°C и 86°C соответственно.

450x236  184 KB. Big one: 1912x1006  1519 KB

Результаты протестированных видеокарт

Основная ценность подобных материалов – это не только перечисление доступных в продаже графических ускорителей, но и исследование потенциала систем охлаждения. И поскольку результаты были получены мною на одном стенде, есть возможность сравнения видеокарт практически в идеальных условиях.

Температура графического процессора, °C

Бездействие | Heaven BenchMark 4.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура зоны VRM, °C

Бездействие | Heaven BenchMark 4.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Обороты вентиляторов, режим Авто, об/мин

об/мин


Включите JavaScript, чтобы видеть графики

Уровень шума в простое и нагрузке

дБА


Включите JavaScript, чтобы видеть графики

Частота графического процессора, Default | Boost 3D (in game)

Heaven BenchMark 4.0
МГц


Включите JavaScript, чтобы видеть графики

Исследование потенциала системы охлаждения

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения.

Результаты исследования потенциала системы охлаждения.

600x221  106 KB. Big one: 1630x602  129 KB

Уровень потребляемого электричества

График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.

Энергопотребление системы, Вт

На выходе блока питания
Простой | Heaven BenchMark 4.0 | MSI Kombustor


Включите JavaScript, чтобы видеть графики

Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080; MSI Kombustor – 2xMSAA, 1920 x 1080.

Что касается игровой производительности GeForce RTX 2070, то она уже была рассмотрена нами в соответствующем обзоре. И вряд ли небольшое различие в частотных характеристиках способно значительно повлиять на итоговые результаты.

Заключение

Рынок графических ускорителей двадцатой серии GeForce RTX разнообразен и заполнен нереференсными версиями с различными системами охлаждения, что предоставляет конечному пользователю богатый выбор.

Но в погоне за количеством производители совсем позабыли о классическом покупателе, у которого может быть компактный корпус или стандартная «средняя башня» с посредственным или даже плохим внутренним охлаждением, либо все комплектующие подбираются под узкоспециализированные задачи. И в таком случае видеокарта «турбинного» типа весьма кстати. Однако не все разработчики упустили этот шанс.

450x127  19 KB. Big one: 1500x423  167 KB

Модель ASUS GeForce RTX 2070 Turbo 8G удовлетворяет всем необходимым требованиям: она не горячая, не шумная и достаточно компактная. Более того, новинка справляется со своими прямыми обязанностями не хуже дорогих решений и по уровню производительности не сильно им проигрывает. В копилку плюсов отнесем и стоимость подобной версии, что способно стать решающим фактором.

А как же недостатки? Они традиционны для моделей такого класса. И пользователи, знакомые с системами охлаждения турбинного типа, знают о них не понаслышке: во всех режимах работы может отмечаться паразитный гул ротора вентилятора, и новая видеокарта не стала исключением. Увы, но абсолютной тишины добиться не удастся.

Как следствие, ASUS GeForce RTX 2070 Turbo 8G отлично подойдет расчетливым игрокам, идущим на компромиссы ради небольшой экономии, и владельцам компактных сборок, а также при потребности в выбросе отработанного воздуха за пределы системного блока. На фоне прочих GeForce RTX 2070 она не теряется и смотрится достойно.

go.d-bq


Выражаем благодарность:

  • Компании Регард за предоставленную на тестирование видеокарту ASUS GeForce RTX 2070 Turbo 8G;
  • А также лично donnerjack за помощь в подготовке материала.
