Обзор видеокарты MSI GeForce RTX 2080 Gaming X Trio: не такая, как все

Оглавление

Вступление

Компания MSI во всеоружии подготовилась к анонсу графической линейки GeForce RTX 20X0, представив широкий арсенал новинок и позволив игрокам подобрать наиболее подходящую под свои задачи и возможности видеокарту.





Желаете максимальную производительность? Легко! Требуется лучшее охлаждение? Пожалуйста? А вам что-нибудь попроще и доступнее? Держите.

450x210  24 KB. Big one: 3840x1800  257 KB

В прошлый раз мы изучили MSI GeForce RTX 2080 Ti Duke 11G, а теперь познакомимся с одним из самых необычных графических ускорителей серии GeForce RTX 2080 с обновленным дизайном, нестандартной системой охлаждения, в которой применены вентиляторы различного диаметра, и высокой производительностью вследствие заводского разгона.

Встречайте, MSI GeForce RTX 2080 Gaming X Trio – модель, не похожую на остальных оппонентов и сумевшую, как и версия GeForce RTX 2080 эталонного дизайна, удивить оригинальным подходом.

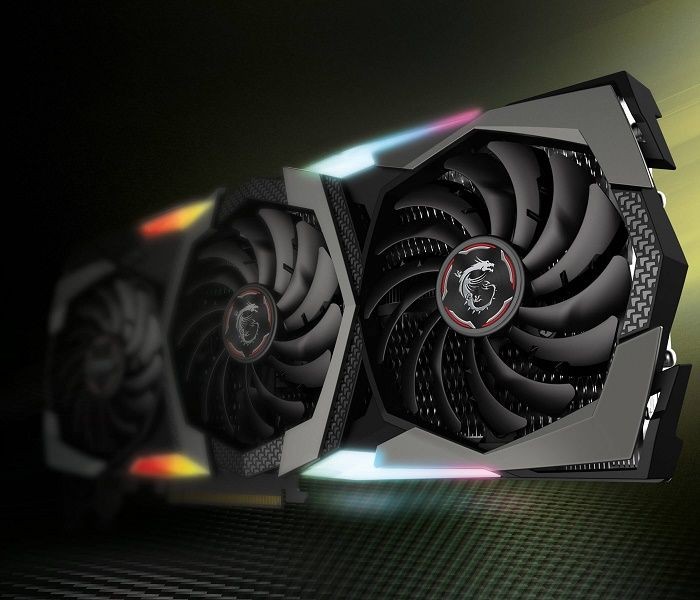

Обзор MSI GeForce RTX 2080 Gaming X Trio

450x250  160 KB. Big one: 1024x819  723 KB

Полное название: MSI GeForce RTX 2080 Gaming X Trio, код производителя: GeForce RTX 2080 Gaming X Trio.

Технические характеристики

НаименованиеGeForce RTX 2080
Gaming X Trio
GeForce RTX 2080
ПроизводительMSINvidia
Кодовое имяTU104TU104
МикроархитектураTuringTuring
Техпроцесс, нм1212
Размер ядра/ядер, мм2545545
Количество транзисторов, млн13 60013 600
Частота ядра, МГц15151515
Частота ядра (Turbo), МГц18601800
Число шейдеров (PS), шт.29442944
Число текстурных блоков (TMU), шт.184184
Число блоков растеризации (ROP), шт.6464
Тип памятиGDDR6GDDR6
Частота памяти, МГц17501750
Объем памяти, Гбайт88
Шина памяти, бит256256
Питание, разъемы Pin8 + 86 + 8
Потребляемая мощность (2D/3D), Ватт-/260-/225





Внешний вид и размеры

Модель MSI отличают неканонический внешний вид и уникальная система охлаждения, построенная на принципе трех вентиляторов: одного маленького 90 мм и пары 100 мм.

Цветовая гамма черного металлика с серебряными вставками и полупрозрачными лепестками привносит в очертания новинки некую осеннюю меланхолию, которая преображается подсветкой Mystic Light.

450x253  40 KB. Big one: 1500x844  239 KB

Непривычно выглядят не столько вентиляторы разного размера (данным фактом MSI GeForce RTX 2080 Gaming X Trio нас не удивит), сколько концепция их размещения: от малого к крупному. Оригинальный подход еще сыграет свое в судьбе видеокарты.





450x216  37 KB. Big one: 1500x720  283 KB

Тыльную часть графического ускорителя защищает металлический «бэкплейт», который посредством термопрокладок участвует в охлаждении печатной платы. Несмотря на заявления компании Nvidia, текущее поколение на базе Turing очень горячее и требовательное, поэтому разработчики MSI постарались с максимальной пользой приспособить опорную пластину.

450x211  25 KB. Big one: 1500x703  205 KB

Видеокарты GeForce RTX 2080 и GeForce RTX 2080 Ti поддерживают мультиконфигурации из нескольких графических ускорителей посредством коннектора NVLink.

Здесь и раскрывается хитрая задумка инженеров: за вентилятором большого диаметра доступ нему перекрывается, поэтому текущая конфигурация размещения активной части СО оправдана, а чтобы профиль новинки не сильно выделялся, данная позиция прикрыта пластиковой насадкой, которая с легкостью демонтируется.







450x213  24 KB. Big one: 1500x710  185 KB

Дополнительное питание модели осуществляется двумя восьмипиновыми разъемами на краю печатной платы, что обеспечивает видеокарте до 375 Вт энергии. Уровень TDP составляет 260 Вт с повышением через Power Limit до 285 Вт.

Торец модели украшают логотип компании MSI и наименование серии Nvidia.

450x195  26 KB. Big one: 1500x649  187 KB

MSI GeForce RTX 2080 Gaming X Trio поддерживает настраиваемую RGB-подсветку, которая направлена на скрашивание времяпрепровождения во время наступающей осени.



Вместе с эффективностью возросли и габариты видеокарты: длина новинки составляет 327 мм, ширина – 140 мм. Она перекрывает три слота расширения, а ее масса достигает 1.5 кг! Думаете, это самая большая видеокарта среди GeForce RTX двадцатой серии? Отнюдь, но об этом в следующем материале.

450x275  50 KB. Big one: 1024x627  184 KB

Конфигурация видеоинтерфейсов на задней панели сохранена и насчитывает пять портов: три DisplayPort 1.4, по одному HDMI 2.0b и USB Type-C.

450x218  29 KB. Big one: 1500x727  216 KB

Система охлаждения



Инженеры MSI в значительной мере поработали над системой охлаждения, чтобы справиться с игривым нравом GeForce RTX 2080 и сохранить высокую производительность в наиболее тихом режиме работы кулера.

Для данной задачи они установили массивный охладитель Tri-Frozr и подобрали сбалансированные настройки кривой вентиляторов.

450x329  48 KB. Big one: 1500x1097  360 KB

Двухсекционный радиатор, набранный множеством алюминиевых никелированных пластин, пронизывают аж семь тепловых трубок диаметром 6 и 8 мм.

450x188  39 KB. Big one: 1500x628  340 KB



Волнистая форма ребер, по заверению разработчиков, позволяет воздушному потоку легче проходить через тело охладителя, что способствует снижению уровня шума.

Помимо данной «чешуи» дракона, применяется технология Airflow Control – маленькие выемки в пластинах перенаправляют струи на трубки, тем самым повышая площадь теплоотдачи.

450x195  38 KB. Big one: 1500x650  264 KB

В основании радиатора размещена медная никелированная пластина, целью которой является обеспечение равномерного контакта тепловых трубок и графического процессора. Она ровная и отполированная; правда, не до желаемого идеального отражения.

450x258  41 KB. Big one: 1500x860  283 KB



За охлаждение силовой части отвечает вторая секция с напаянной толстой пластиной, в теле которой проделаны прорези для высоких элементов и дросселей VRM.

450x249  39 KB. Big one: 1500x831  263 KB

MSI GeForce RTX 2080 Gaming X Trio может похвастать одним из самых толстых радиаторов с высотой ребер 28 мм.

450x257  36 KB. Big one: 1500x857  275 KB

Под декоративным кожухом скрываются три настраиваемых зоны RGB-подсветки, которые синхронизированы между собой и в процессе эксплуатации равномерно переливаются цветами радуги.



А для регулировки оттенков, яркости и скорости переключения компания MSI предлагает фирменное программное обеспечение Mystic Light.

450x267  35 KB. Big one: 1500x890  262 KB

С выходом двадцатой линейки GeForce RTX разработчики разделили подключение и мониторинг активной части СО.

На данный момент диагностические утилиты уже распознают независимые вентиляторы по отдельности, а в ближайшем будущем возможно к ним добавится и функция управления, что позволит оптимально подбирать кривую и индивидуально настраивать охлаждение графического процессора и подсистемы питания (последняя, к слову, греется заметно сильнее).

450x268  31 KB. Big one: 1500x892  237 KB



У видеокарты MSI GeForce RTX 2080 Gaming X Trio пара крупных вертушек объединена в единое целое, особняком стоит карлсон меньшего размера.

450x230  26 KB. Big one: 1500x767  159 KB

Вентиляторы Torx 3.0 изготовлены компанией Power Logic. Перед нами модели PLD09210B12HH и PLD10010B12HH диаметром соответственно 92 и 100 мм, скорость вращения которых регулируется в диапазонах 0-3400 и 0-2700 об/мин.

450x225  45 KB. Big one: 1500x751  220 KB

Помимо силовой части и видеоядра, на графическом ускорителе присутствуют микросхемы видеопамяти, которые требуют должного ухода. За отвод тепла от них отвечает крепежная рамка.

450x240  32 KB. Big one: 1500x799  223 KB

Компания MSI использует новые термопрокладки розового цвета, которые по консистенции суше, что в теории должно избавить модель от потеков при длительной эксплуатации.

450x320  23 KB. Big one: 1500x1066  140 KB

«Бэкплейт» не оставляют в покое даже без нагрузки, ведь он всегда контактирует с печатной платой посредством серого термоинтерфейса и отводит часть тепла.

450x228  27 KB. Big one: 1500x759  212 KB

Печатная плата

MSI GeForce RTX 2080 Gaming X Trio выполнена на оригинальной печатной плате черного цвета. Инженеры разработали PCB специально для новинки с указанием нужных пропорций и усиленной элементной базой, способной выдержать экстремальные нагрузки и высокий заводской разгон.

450x216  39 KB. Big one: 2000x962  490 KB

Сердцем героя обзора стал графический процессор TU104-400A-K1, который является одной из модификаций TU104 для GeForce RTX 2080 и произведен по 12 нм техпроцессу на 30-й неделе 2018 года. Он включает 2944 шейдера, 64 блока растеризации и 184 текстурных блока.

450x282  79 KB. Big one: 1100x691  303 KB

Подсистема питания выполнена по усиленной концепции и насчитывает 12 фаз, из которых десять отведены на графический процессор, две – на видеопамять.

450x255  69 KB. Big one: 1442x820  392 KB

Разберем более детально подсистему VRM.

450x320  217 KB. Big one: 1502x1070  1783 KB

Отметим высокие характеристики применяемой базы, кроме того, разработчики MSI оснастили видеокарту GeForce RTX 2080 Gaming X Trio предохранителями, защищающими цепь при аномально высоком электрическом токе: привет, серверные блоки питания без защиты.

450x223  125 KB. Big one: 1890x940  1598 KB

Управление осуществляется знакомым многим читателям ШИМ-контроллером uP9512P.

450x222  62 KB. Big one: 1100x543  220 KB

В качестве видеопамяти выступают микросхемы Micron нового стандарта GDDR6 с маркировкой 8PA77 D9WCW. Их тактовая частота составляет 1750 МГц (эффективная частота – 14 000 МГц).

450x245  36 KB. Big one: 1000x545  110 KB

Согласно официальной информации, полученной с портала Micron, номинальное напряжение равняется 1.35 В, рабочая температура – до 95°C.

450x212  36 KB. Big one: 2000x943  450 KB

Как можно судить по информации, к разработке видеокарты MSI GeForce RTX 2080 Gaming X Trio инженеры подошли очень требовательно, стараясь уделить максимальное внимание уязвимым узлам и избавить новинку от слабых сторон.

Комплектация

450x147  12 KB. Big one: 1000x326  40 KB

Вместе с габаритами модели выросла и масса, поэтому в комплекте поставки помимо привычного диска и руководства по установке предусмотрен металлический кронштейн для подпорки видеокарты и переходник питания 6 pin >> 8 pin.
