Возможности BIOS
Обычно у компании ASRock оболочка BIOS красивая, удобная и функциональная. В данном случае она смотрится несколько упрощенной, но все необходимое есть, а главное – хорошо работает.
Разгонять как оперативную память, так и процессор с ASRock Fatal1ty B450 Gaming-ITX/ac не составляет больших трудностей. Все делается в одном разделе.
Когда начинаешь бороздить просторы оболочки, понимаешь, что пунктов тут огромное количество, а в переходах между ними можно заблудиться. Но после изучения всего меню осознаешь, что настроить можно все, что угодно. Жалко, в компании так до сих пор и не удосужились сделать подсказку о внесенных изменениях перед сохранением и выходом.
реклама
Тестовый стенд
Тестирование материнской платы ASRock Fatal1ty B450 Gaming-ITX/ac проводилось в составе следующей конфигурации:
- Процессор: AMD Ryzen 5 2600X (3600 МГц);
- Кулер: Noctua NH-D14;
- Термоинтерфейс: Gelid GC-Extreme;
- Материнская плата: ASRock Fatal1ty B450 Gaming-ITX/ac, версия BIOS 1.20;
- Память: DDR4 3200, Corsair (Samsung), 2 x 8 Гбайт;
- Видеокарта: GeForce GTX 1080 Ti 11 Гбайт (1481 / 1582 / 11008 МГц (ядро/boost/память));
- Накопитель SSD: Crucial M550 256 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: Seasonic SS-1000XP (1000 Ватт);
Испытание платы и разгон
С самого начала не возникло никаких заморочек. Кулер Noctua NH-D14 встал без проблем и видеокарте ничуть не мешал. Порой удивляешься этим производителям материнских плат. То одна модель мигает как новогодняя елка, то нет ни одного светодиода, чтобы подавал признаки жизни устройства. Тут последний случай. Ни одной лампочки и совершенно не поймешь, подается ли питание, работает ли плата? Очень неудобно. Зато порты и разъемы расположены очень хорошо, ну разве что 8 pin ATX не очень удобно отключать.
В остальном никаких нареканий, все отлично. Пора переходить к тестированию. На этот раз у меня оказался другой процессор (спасибо Дмитрию Владимировичу). По традиции сначала мы запустим системную плату в штатном режиме.
Теперь проверим ее под нагрузкой, для чего воспользуемся пакетом LinX AMD Edition.
реклама

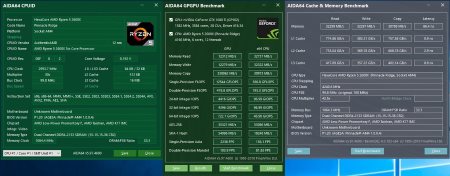

Программа мониторинга показывает какие-то дикие цифры по температуре, но на самом деле все не так страшно. Далее проведем тесты в программе AIDA64. Результаты неплохие.
Пора переходить к разгону. Входим в BIOS на страницу OC Tweaker, выбираем ручной режим, устанавливаем множитель 42, напряжение 1.38750 В, активируем XMP профиль и подбираем постепенно частоту оперативной памяти, чтобы работа оказалась стабильной.
Через несколько минут получаем следующий результат.
К слову, стендовая память погналась легко, вплоть до DDR4 3333 МГц (возможно, надо было подбирать напряжение и тайминги, чтобы она работала стабильно, поскольку доходило до того, что система зависала прямо в BIOS). Но я решил остановиться на DDR4 3266 МГц и штатных таймингах.
Снова запустим LinX и убедимся, что все стабильно. А как изменились температуры в разгоне? В таком режиме начал греться радиатор мосфетов, и об него можно было обжечься.
Пришлось немного «считерить», приспособив для его обдува вентилятор. Дело пошло веселее. Ну а теперь еще раз проведем тесты в программе AIDA64.
Производительность и тепловой режим
Тестирование ASRock Fatal1ty B450 Gaming-ITX/ac проводилось на открытом стенде при комнатной температуре 23°C в следующих режимах:
- ASRock Fatal1ty B450 Gaming-ITX/ac, AMD Ryzen 5 2600X (3400 МГц), память 2133 МГц, тайминги 15-15-15-36-2Т, GeForce GTX 1080 Ti 11 Гбайт;
- ASRock Fatal1ty B450 Gaming-ITX/ac, AMD Ryzen 5 2600X @ 4250 МГц (42.5 х 100), память 3266 МГц, тайминги 16-18-18-36-1Т, GeForce GTX 1080 Ti 11 Гбайт.
реклама
Сами тесты проводились под операционной системой Windows 10 x64 версии 1803/RS4, прогонялись по пять раз, потом выбирались средние значения.
Overall, Marks
Включите JavaScript, чтобы видеть графики
Essentials, Marks
Включите JavaScript, чтобы видеть графики
Productivity, Marks
Включите JavaScript, чтобы видеть графики
Digital Content Creation, Marks
Включите JavaScript, чтобы видеть графики
Gaming, Marks
Включите JavaScript, чтобы видеть графики
1CPU, Marks
Включите JavaScript, чтобы видеть графики
xCPU, Marks
Включите JavaScript, чтобы видеть графики
OpenGL, FPS
Включите JavaScript, чтобы видеть графики
CPU, FPS
Включите JavaScript, чтобы видеть графики
OpenGL, FPS
Включите JavaScript, чтобы видеть графики
CPU, cb
Включите JavaScript, чтобы видеть графики
Synthetic CPU, MC
Включите JavaScript, чтобы видеть графики
Synthetic CPU, MG
Включите JavaScript, чтобы видеть графики
Synthetic CPU, FG
Включите JavaScript, чтобы видеть графики
Memory read, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory write, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory copy, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory latency, нс
Включите JavaScript, чтобы видеть графики
kNodes
Включите JavaScript, чтобы видеть графики
1M, секунды
Включите JavaScript, чтобы видеть графики
8M, секунды
Включите JavaScript, чтобы видеть графики
32M, секунды
Включите JavaScript, чтобы видеть графики
1024M, секунды
Включите JavaScript, чтобы видеть графики
Кбайт/с
Включите JavaScript, чтобы видеть графики
3dsmax-06, fps
Включите JavaScript, чтобы видеть графики
catia-05, fps
Включите JavaScript, чтобы видеть графики
creo-02, fps
Включите JavaScript, чтобы видеть графики
energy-02, fps
Включите JavaScript, чтобы видеть графики
maya-05, fps
Включите JavaScript, чтобы видеть графики
medical-02, fps
Включите JavaScript, чтобы видеть графики
showcase-02, fps
Включите JavaScript, чтобы видеть графики
snx-03, fps
Включите JavaScript, чтобы видеть графики
sw-04, fps
Включите JavaScript, чтобы видеть графики
SATA 6 Гбит/с
Завершим тесты ASRock Fatal1ty B450 Gaming-ITX/ac замером температур радиаторов.
Простой | Нагрузка, °C
Включите JavaScript, чтобы видеть графики
Простой | Нагрузка, °C
Включите JavaScript, чтобы видеть графики
Встроенный звук
Звуковой кодек представлен микросхемой Realtek ALC1220. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD569 и акустики Creative GigaWorks T20 SeriesII.

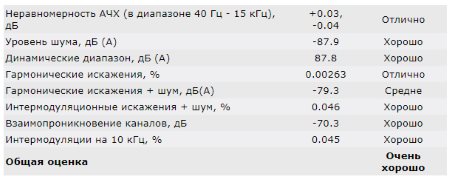

Качество звучания никаких серьезных нареканий не вызывает, звук чистый даже на максимальных уровнях громкости. Кроме того, я протестировал встроенный звук при помощи программы RMAA и получил следующие результаты.
16 бит, 44.1 кГц
24 бит, 192 кГц
Заключение
У компании ASRock получилась добротная модель форм-фактора mini-ITX с полным набором всех современных интерфейсов и технических решений. Что до приставки Gaming, то это просто дань моде, ведь раньше в эпоху зарождения подобных модификаций производители старались улучшить звуковую подсистему и качество сетевого соединения вкупе со скоростью. А сейчас эта идея ушла в массы.
Традиционно все плюсы и минусы материнских плат таких габаритов напрямую вытекают из размеров. С одной стороны, на компактной площади сложнее развернуться инженерам и труднее реализовать максимальную функциональность. К примеру, несмотря на все старания разработчиков, четыре слота памяти просто не разместить физически (а для установки четырех модулей потребуются специальные «райзеры»). Но, возможно, это станет реальностью при использовании вертикальных ноутбучных разъемов SODIMM. С другой – пользователи, приобретающие такие версии, уже в курсе их возможностей.
К плюсам ASRock Fatal1ty B450 Gaming-ITX/ac можно отнести качество изготовления и используемых компонентов, удачную компоновку и хорошую подсистему питания. Звук есть, но он стандартный, и этим все сказано. Недостатки тоже очевидны. Во-первых, это скромные радиаторы. Во-вторых, бюджетный беспроводной адаптер Intel с соответствующими характеристиками. Да вот, пожалуй, и все.
На мой взгляд, модель ASRock лучше рассматривать для работы с процессорами с интегрированной графикой или шестиядерным AMD Ryzen 5 2600. И пусть ее цену нельзя назвать очень низкой – около 9 000 рублей, однако если сейчас (на момент подготовки материала) в «маркете» в фильтрах установить ITX и AMD B450, то это будет самый доступный вариант.
По итогам обзора материнская плата ASRock Fatal1ty B450 Gaming-ITX/ac получает награду:
Выражаем благодарность:
- Компании ASRock за предоставленную на тестирование материнскую плату ASRock Fatal1ty B450 Gaming-ITX/ac.
