Об интересном
RGB подсветка
На ASUS ROG Strix Z370-G Gaming (WI-FI AC) стоит единственный RGB светодиод под радиатором PCH. И хотя он всего один, но полный перечень эффектов им поддерживается.
реклама

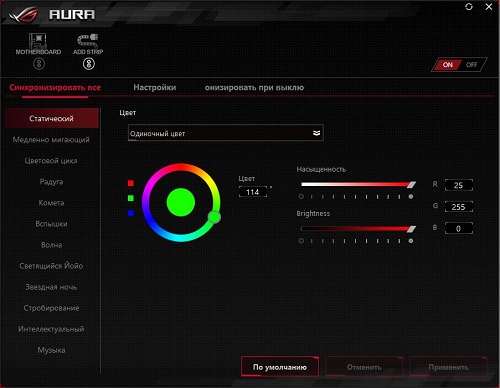

Для полного отключения подсветки после ее деактивации в соответствующем пункте меню BIOS или в ПО Aura следует включить режим ErP Ready Enable (S4+S5).
Система охлаждения

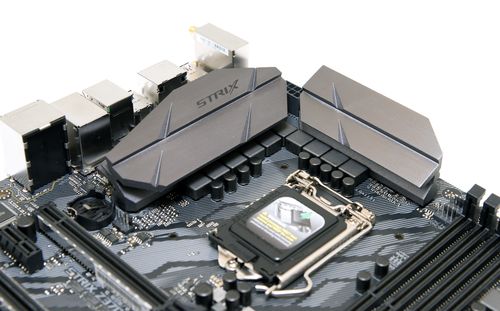

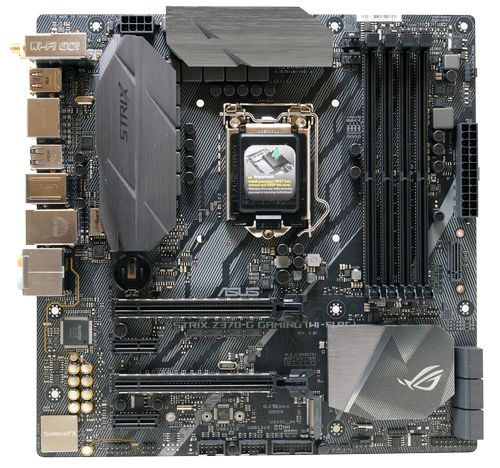

На всей системе питания установлена пара радиаторов. Увы, датчиков температуры там нет. Однако в комплекте есть выносной сенсор, который подключается к материнской плате. Его как раз и можно приспособить к одному из радиаторов, чтобы отслеживать нагрев.
Сама система питания нагревает радиаторы неравномерно. Горизонтальный радиатор относительно процессорного разъема отводит тепло только от двух параллельных фаз. Вертикальный же трудится за остальные шесть. Отсюда вытекают все потенциальные проблемы.
Оба радиатора цельнометаллические, без соединений или тепловой трубки между ними. Они отводят тепло через термопрокладки и крепятся жестко винтами.
реклама

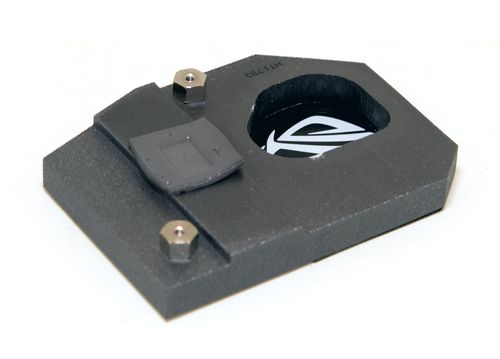

Радиатор PCH ради подсветки лишился центральной части. Там отфрезеровано отверстие и сквозь него проходит свет от светодиода через пластиковую крышку.
Тестовый стенд
Тестирование ASUS ROG Strix Z370-G Gaming (WI-FI AC) проходило в составе следующей конфигурации:
- Материнская плата: ASUS ROG Strix Z370-G Gaming (WI-FI AC) (Intel Z370, LGA 1151 v2);
- Процессор: intel Core i7-8086K;
- Система охлаждения: система водяного охлаждения;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: DDR4, 2 модуля x 8 Гбайт;
- Видеокарта: Nvidia GeForce GTX 1070;
- Накопители:
- SSD Samsung 850 Evo 250 Гбайт;
- Samsung 960 Evo 500 Гбайт;
- Seagate Desktop SSHD 4 Тбайт;
- Блок питания: Corsair AX1500i 1500 Ватт;
- Операционная система: Microsoft Windows 10 x64.
Температура подсистемы VRM замерялась внешним термометром с выносными датчиками после теста LinX.
Разгон и температурный режим

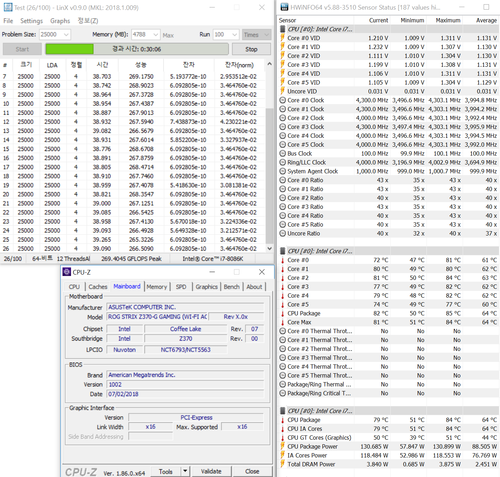

Спустя 30 минут тестирования в LinX наш Core i7 8086K большую часть времени работал на частоте 4 ГГц при среднем напряжении 1.12 В. Характер его поведения с точностью копировал наставления Intel. Как только он забирал весь положенный ему лимит в 95 Вт, то частота падала до 3,6 ГГц, а напряжение до 1 В. Естественно, при этом нагрев был незначительным, а нагрузка на систему питания – средней.
Однако такую похвальную демонстрацию сил процессор показывал только с выключенной функцией ASUS Multicore enhancement. Нагруженный 6 фазами радиатор прогрелся до 58°C - это очень неплохой результат с Core i7-8086K, работающим на штатных частотах, без внешнего обдува радиатора. Включаем ASUS Multicore enhancement и смотрим, что изменилось…

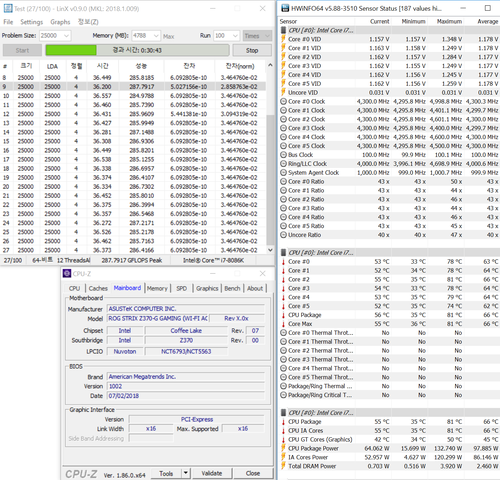

Минимальная частота теперь составляет 4.3 ГГц при напряжении 1.18 В. Пиковое энергопотребление не превышает 130 Вт. Система охлаждения в пассивном режиме держится хорошо – температура возросла ненамного, до 62°C.

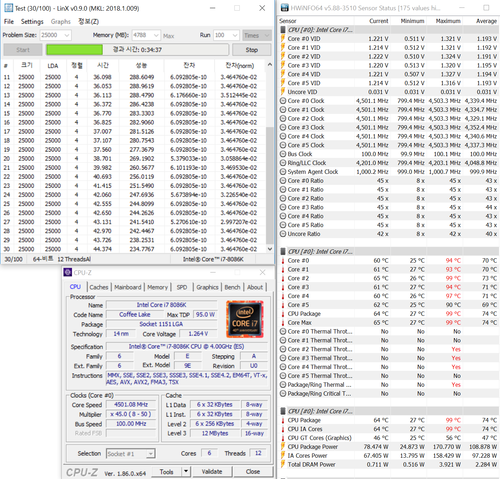

Промежуточный этап разгона, который стал финальным результатом, но отнюдь не из-за неспособности материнской платы разгонять. Наш тестовый процессор при 1.25 В и частоте 4500 МГц просто уперся в тепловыделение. К сожалению, без скальпирования i7-8086K является образцом идеальной тыквы – потенциал большой, а реализовать его без смены термоинтерфейса невозможно.
С другой стороны, мы оцениваем способность системы питания и охлаждения материнской платы разгонять CPU и здесь все в полном порядке. Без внешнего охлаждения радиаторы не нагрелись выше 70°C при энергопотреблении процессора 170 Вт. Таким образом слабым звеном в системе является TIM под крышкой CPU. По моим ощущениям в корпусе материнская плата спокойно переварит разгон шестиядерных ЦП до 4.8-5.0 ГГц при напряжении не выше 1.28-1.30 В в пассивном режиме охлаждения.
реклама
Скорость работы М.2 и USB 3.1
Конечно, мы не упустили возможность проверить быстродействие M.2 с быстрым твердотельным накопителем Samsung 960 Evo.
Модель | USB 3.1 | M.2 (PCH) | M.2 (CPU) | PCIe (PCH) | PCIe (CPU) |
ASUS ROG Maximus X Formula | 863/528 | 2776/1371 | – | – | 2804/1879 |
MSI X299 Tomahawk AC | 877/504 | 2553/1848 | – | – | 2777/1882 |
MSI X299 Gaming Pro Carbon AC | 877/504 | 2552/1524 | – | – | 2744/1868 |
ASUS Prime X399-A | 708/502 | 2527/1847 | – | – | – |
MSI X399 Gaming Pro Carbon AC | 744/507 | – | 2302/1880 | – | 2302/1880 |
ASUS ROG Maximus X Hero | 974/553 | 2728/1327 | – | – | 2862/1863 |
MSI Z370 Godlike Gaming | – | 2889/1860 | – | – | 2790/1864 |
ASUS ROG Strix Z370-G Gaming (WI-FI AC) | 823/543 | 2621/1844 | – | – | 2661/1850 |
- M.2 (PCH) – скорость чтения/записи в Мбайт/с через разъем М.2, соединенный с линиями PCIe в мосту;
- M.2 (CPU) – скорость чтения/записи в Мбайт/с через разъем М.2, соединенный с линиями PCIe в процессоре;
- PCIe (PCH) - скорость чтения/записи в Мбайт/с через слот PCIe (SSD находится в переходнике М.2-PCIe 4x), соединенный с линиями PCIe в мосту;
- PCIe (CPU) - скорость чтения/записи в Мбайт/с через слот (SSD находится в переходнике М.2-PCIe 4x) PCIe, соединенный с линиями PCIe в процессоре.
Возможности BIOS

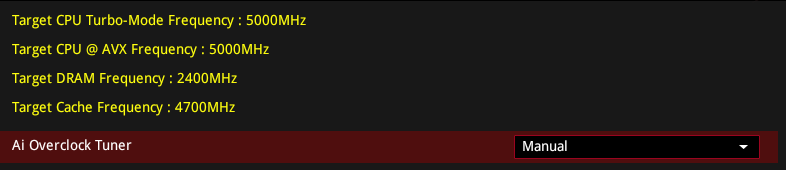

Полный перечень настроек разгона можно увидеть, кликнув по картинке ниже.
Доступные настройки диапазонов напряжений:
Параметр | ASUS ROG Strix Z370-G Gaming (WI-FI AC) |
ASUS ROG Maximus X Formula |
Manual | 0.6 – 1.7 В | 0.6 – 1.7 В с шагом 0.005 В (LN2 режим расширяет Vcore до 2.155 В) |
Offset Mode +/- | -0.635 – 0.635 В | -0.635 – 0.635 В с шагом 0.005 В |
Adaptive Mode +/- | 0.001 – 0.999 В | 0.25 – 1.92 В с шагом 0.001 В |
Dram Voltage | 1.0 – 2.0 В | 1.0 – 2.0 В с шагом 0.005 В (LN2 режим расширяет до 2.4 В) |
CPU VCCIO Voltage | 0.9 – 1.8 В | 0.9 – 1.8 В с шагом 0.0125 В (LN2 режим расширяет до 2.2 В) |
System Agent Voltage | 0.7 – 1.8 В | 0.7 – 1.8 В с шагом 0.0125 В (LN2 режим расширяет до 2.2 В) |
PLL Termination voltage | – | 0.36 – 2.27 В с шагом 0.01 В |
PCH Core Voltage | 0.9 – 1.8 В | 0.7 – 1.8 В с шагом 0.01 В |
CPU StandBy Voltage | 0.8 – 1.8 В | 0.8 – 1.6 В с шагом 0.01 В (LN2 режим расширяет до 2.1 В) |

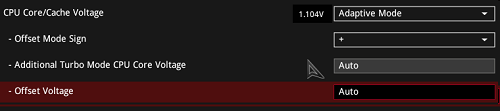

На процессор можно подавать три типа напряжений: автоматический, адаптивный, условное напряжение (в нем выставляется номинальное напряжение и добавочное для Turbo).
Помимо основных напряжений есть настройка вспомогательных:
- VPPDDR;
- DMI;
- Internal PLL;
- GT PLL;
- Ring PLL;
- SA PLL;
- Memory Controller PLL.
Из новых функций BIOS в примерном сравнении с конкурентами материнская плата ASUS отличается наличием: SVID Behavior (настройка действий регулятора напряжений на разных блоках процессора, позволяет слегка обманывать сам CPU, задавая ему ложное чувство спокойствия); Ring Down Bin (можно выставить поведение алгоритма задания частоты шины), адаптивный режим Vcore с двумя регулировками напряжений (добавочное относительно SVID плюс отдельно выставляемое в Turbo режиме).
Система мониторинга

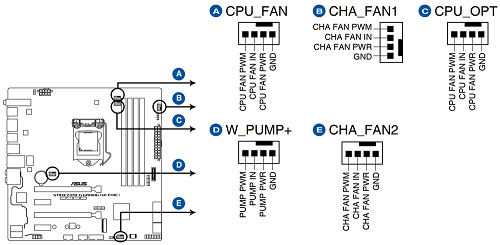

На плату установлено пять коннекторов 4pin для вентиляторов (один разъем повышенной мощности для помп СВО).
Примечательно, что инженеры ASUS уделили внимание и прописали точные нагрузки для всех разъемов, а также точно указали, какие вентиляторы и как управляются.
- CPU_Fan – до 1 А и 12 Вт, поддерживает управление через Q-Fan;
- CPU_Opt – до 1 А и 12 Вт, поддерживает управление через Q-Fan (настройка есть только в ПО ASUS, в BIOS опция отсутствует);
- CHA FAN1 – до 1 А и 12 Вт, поддерживает управление через Q-Fan;
- CHA FAN2 – до 1 А и 12 Вт, поддерживает управление через Q-Fan;
- W_Pump+ – до 3 А и 36 Вт, поддерживает управление через Q-Fan.
В разделе мониторинга и вентиляторов сосредоточены настройки последних. А на заглавной странице можно увидеть текущие параметры: напряжения, обороты подключенных вентиляторов или помпы.
В Q-Fan Configuration вкладок больше, а для автоматической настройки нужно воспользоваться режимом Q-Fan Tuning. Системная плата сама протестирует возможности подключенных вентиляторов и создаст профили с оптимальными настройками.

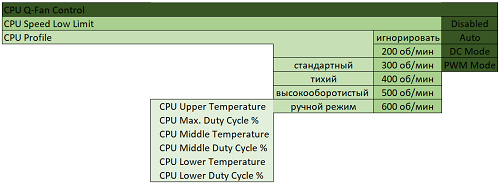

CPU Q-Fan Control
Настраивается по нескольким параметрам:
- CPU Q-Fan Control – контроль и настройка выключены, включены в автоматическом режиме, DC режиме (3pin), PWM режиме;
- CPU Speed Low Limit – минимальный обороты (игнорировать, 200, 300, 400, 500, 600 об/мин);
- CPU Profile – стандартный, тихий, высокооборотистый и ручной режим*.
Ручной профиль дает доступ к следующим настройкам:
- CPU Upper Temperature – максимальная температура, при которой будут установлены обороты вентилятора в процентах от максимальных оборотов;
- CPU Max. Duty Cycle % - обороты вентилятора в процентах от максимальных оборотов;
- CPU Middle Temperature - промежуточная температура, при которой будут установлены обороты вентилятора в процентах от максимальных оборотов;
- CPU Middle Duty Cycle % - обороты вентилятора в процентах от максимальных оборотов;
- CPU Lower Temperature - минимальная температура, при которой будут установлены обороты вентилятора в процентах от максимальных оборотов;
- CPU Lower Duty Cycle % - обороты вентилятора в процентах от максимальных оборотов.

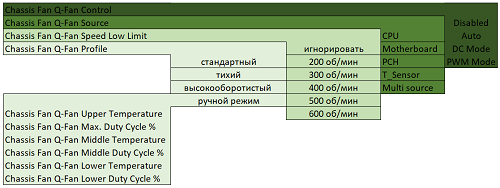

Chassis Fan 1/2
Эти два вентилятора настраиваются подобно CPU, но с небольшими изменениями. Можно задать температурный датчик, относительно которого будет работать вентилятор.
Причем в самом сложном варианте можно задать до трех датчиков одновременно, выбрав их самостоятельно. Вот теперь может пригодиться разъем для внешнего датчика, что установлен на плату. К тому же на обоих разъемах можно выставить опцию отключения вентиляторов при достижении минимальной температуры.

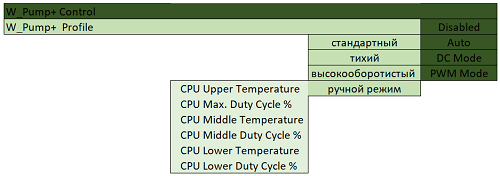

W_Pump+
Настройка работы разъема для помпы СВО. Самый простой режим из всех вентиляторов. Нет привязки к внешним датчикам, только к процессору.
- W_PUMP+ Control – контроль и настройка выключены, включены в автоматическом режиме, DC режиме (3pin), PWM режиме;
- W_PUMP+ Upper Temperature – максимальная температура, при которой будут установлены обороты помпы в процентах от максимальных оборотов;
- W_PUMP+ Max. Duty Cycle % - обороты помпы в процентах от максимальных оборотов;
- W_PUMP+ Middle Temperature - промежуточная температура, при которой будут установлены обороты помпы в процентах от максимальных оборотов;
- W_PUMP+ Middle Duty Cycle % - обороты помпы в процентах от максимальных оборотов;
- W_PUMP+ Lower Temperature - минимальная температура при которой будут установлены обороты помпы в процентах от максимальных оборотов;
- W_PUMP+ Lower Duty Cycle % - обороты помпы в процентах от максимальных оборотов.
Заключение
ASUS ROG Strix Z370-G Gaming (WI-FI AC) – это относительно простая материнская плата с неплохими подсистемами питания и охлаждения. У нее мало «лакшери» фишек, столь свойственных модельному ряду ASUS ROG, но основные задачи она выполняет отлично. Есть примитивная система POST-индикации, Wi-Fi модуль AC стандарта, интуитивно понятное меню BIOS с большим числом настроек, ненавязчивая RGB-подсветка и пара USB 3.1 портов.
Из минусов можно отметить невозможность программным методом отслеживать нагрев зоны VRM, хотя в комплекте поставки есть внешний термодатчик и его можно соединить с одним из радиаторов. В качестве бонуса предлагается крепеж маленького вентилятора над любым винтом крепления системной платы к корпусу.
Вторая придирка к модели – это отсутствие достаточного количества разъемов под вентиляторы, точнее их размещение. Не хватает третьего коннектора 4-pin около разъема W_Pump. К тому же не всем понравится способ крепления второго SSD в вертикальном положении.
В целом же существенных недостатков у материнской платы ASUS нет, а по мелочам можно придраться к любой железке. Остается лишь добавить, что на данный момент ее стоимость составляет 13-14 тысяч рублей.
По итогам обзора материнская плата ASUS ROG Strix Z370-G Gaming (WI-FI AC) получает награду:
Выражаем благодарность:
- Компании ASUS за предоставленную на тестирование материнскую плату ASUS ROG Strix Z370-G Gaming (WI-FI AC).
