Тест материнской платы MSI X470 Gaming M7 AC: плавное развитие

Оглавление

• Вступление
• Обзор MSI X470 Gaming M7 AC
• Технические характеристики
• Упаковка и комплектация
• Дизайн и особенности платы, декоративная подсветка
• Система охлаждения
• Подсистемы питания процессора и оперативной памяти
• Прочая элементная база и особенности
• Задняя интерфейсная панель
• Слоты расширения
• Аппаратная составляющая BIOS
• Возможности BIOS Setup
• Setup BIOS
• Тестовый стенд
• Тест MSI X470 Gaming M7 AC
• Точность установки напряжений
• Нагрев и разгон
• Заключение

Вступление

В прошлом году компания MSI выпустила материнскую плату MSI X370 Gaming M7 ACK, которая мне понравилась: добротное решение, не страдающее перегревами, богатое оснащение, адекватное поведение, внешний тактовый генератор. Фактически модель оказалась даже лучше, чем представитель линейки Titanium, который позиционировался выше и стоил дороже. Но нынче AMD X370 объявлен устаревшим, и ему на смену выпущен AMD X470.

Не мудрствуя лукаво, MSI переработала свое удачное решение и выпустила его с новым именем и набором системной логики. Попробуем понять, насколько удачен этот шаг.

Обзор MSI X470 Gaming M7 AC

Технические характеристики

Модель	MSI X470 Gaming M7 AC
Ссылка на сайт	Страница материнской платы на сайте производителя
Средняя цена*, руб.	~20 000
Процессоры	AMD Ryzen, AMD APU, AMD Athlon В исполнении Socket AM4
Набор системной логики	AMD X470
Оперативная память	4 x DDR4 разъема DIMM; До 64 Гбайт (небуферизованной, не-ECC и ECC); Поддержка двухканального режима и Intel X.M.P. ; Поддержка DDR4 1866 / 2133 / 2400 / 2667 МГц по JEDEC и 2667 / 2800 / 2933 / 3000 / 3066 / 3200 / 3466 / 3600 МГц в режиме A-XMP OC MODE
Аудио	Realtek ALC1220 (до 8 каналов)
Сеть	1 x Killer E2500 (10/100/1000 Мбит/с); 1 x Intel Dual Band Wireless-AC 8265 (Wi-Fi 802.11 a/b/g/n/ac, dual band (2.4 ГГц и 5 ГГц) до 867 Мбит/с, Dual Mode Bluetooth 2.1, 2.1+EDR, 3.0, 4.0, BLE, 4.2)
Слоты расширения	1 слот PCI Express x16 3.0, физически как x16; 1 слот PCI Express x16 3.0, физически как x8*; 1 слот PCI-Express x16 3.0, физически как х4; 3 слота PCI Express 3.0 х1; 1 посадочное место M.2 2242/2260/2280 (PCIe 3.0 x4**); 1 посадочное место M.2 2242/2260/2280 (PCIe 2.0 x4 / SATA) * – с APU (Ryzen в том числе) и Athlon не работает ** – APU (Ryzen в том числе) и Athlon – только x2
Поддержка графических тандемов	AMD CrossFire (до трех видеокарт); Nvidia SLI (до двух видеокарт)
Дисковая подсистема	6 х SATA 6 Гбит/с; Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 0+1; 1 посадочное место M.2 2242/2260/2280 (PCIe 3.0 x4 / SATA); 1 посадочное место M.2 2242/2260/2280 (PCIe 2.0 x4 / SATA, при задействовании интерфейса SATA отключается порт SATA3)
USB	8 портов USB 3.1 Gen1 (4 порта Type A на задней панели платы, 2 разъема на плате для подключения 4 портов); 3 порта USB 3.1 Gen2 (1 порт Type C и 1 порт Type A на задней панели платы и 1 разъем Type C на плате для подключения 2 портов); 6 портов USB 2.0 (2 порта Type A на задней панели платы, 2 разъема на плате для подключения 4 портов)
Разъемы и прочая функциональность на материнской плате	1 x 24-pin ATX; 2 x 8-pin ATX 12V; 6 x SATA 6 Гбит/с; 1 разъем для подключения вентиляторов системы охлаждения процессора (1 х 4-pin); 1 разъем для подключения помпы СЖО (1 х 4-pin); 4 разъема для подключения дополнительных вентиляторов (4 х 4-pin); 2 колодки лицевой панели корпуса; 1 колодка аудиоразъемов корпуса; 2 колодки USB 2.0 для подключения 4 портов; 2 колодки USB 3.1 Gen1 для подключения 2 портов; 1 колодка USB 3.1 Gen2 Type C для подключения 1 порта; 1 колодка TPM; Перемычка сброса настроек CMOS; 4 разъема для подключения светодиодной подсветки; 1 тумблер переключения режимов авторазгона; 1 индикатор POST-кодов; Кнопки включения и перезагрузки
Разъемы и прочая функциональность на задней панели	Кнопка сброса настроек BIOS; Кнопка включения USB Flashback; 1 разъем PS/2 для подключения мыши или клавиатуры; 2 порта USB 2.0; 4 порта USB 3.1 Gen 1 (Type A); 2 порта USB 3.1 Gen 2 (1 х Type A и 1 х Type C); 2 разъема для антенн Wi-Fi; 1 сетевой порт RJ-45; 5 аудиоразъемов; 1 разъем S/PDIF
Контроллер I/O	Nuvoton NCT6795D
BIOS	Одна несъемная микросхема флеш-памяти емкостью 128 Мбит; AMI EFI BIOS; Поддержка многоязычной локализации интерфейса (русский присутствует)
Размеры, мм	304 х 244
Форм-фактор	ATX

*По данным Яндекс.Маркет на момент публикации материала.

Упаковка и комплектация

Упакована материнская плата в картонную коробку стандартных для форм-фактора ATX размеров. Какие-либо ручки для переноса, прозрачные окошки, откидные крышки и прочее отсутствуют. Зато модель обладает расширенной комплектацией:

• Инструкция и буклет по сборке и эксплуатации;
• Диск DVD c программным обеспечением;
• Карточка с благодарностью MSI за приобретение платы;
• Четыре шлейфа SATA с угловыми и прямыми коннекторами и защелками;
• Планка-заглушка на заднюю панель корпуса системного блока;
• Две антенны Wi-Fi;
• Два кабеля для подключения декоративной подсветки;
• Два крепежных винта в индивидуальных пакетиках для установки плат расширения в посадочные места M.2 на материнской плате (отмечу, что терять эти винты крайне нежелательно: нет единого стандарта, один и тот же производитель для разных моделей своих плат может использовать несовместимые между собой винты и стойки).

Дизайн и особенности платы, декоративная подсветка

Системная плата выполнена в типичном для моделей MSI линейки Enthusiast Gaming дизайне. Никаких вычурных «попугайных» расцветок, только черный и серый с добавлением серебристого.

Перед нами «нормальный» форм-фактор ATX: правый край опирается на стойки, а не висит в воздухе.

Декоративная подсветка на плате реализована, но (как это приятно звучит) в минимальном виде. Встроенная подсветка – распаянная с тыльной стороны платы цепочка светодиодов вдоль верхней половины правого края:

Основной приоритет отдается внешней подсветке, которая приобретается отдельно и подключается к разъемам на плате.

Оных на плате несколько:

• JCORSAIR1 (для подключения цифровых систем управления подсветкой Corsair – +5 В, «земля» и передача данных, кабель в комплекте с материнской платой) в правом верхнем углу платы;
• JRGB1 на верхнем краю платы и JRGB2 в левом нижнем углу платы (традиционные светодиодные RGB-ленты с питанием +12 В, не более 3 А на каждом из разъемов, в комплекте с платой кабель-разветвитель);
• JRAINBOW1 в правом нижнем углу платы для подключения цифровых светодиодных лент (+5 В, не более 3 А).

Кстати, подсветка может работать от отдельного внешнего блока питания, что удобно при установке платы на демонстрационный выставочный стенд без полноценной сборки системы. Для этого на нижнем краю платы предусмотрен разъем JPWRLED1.

Встроенная подсветка представлена:

• Светодиодом-индикатором наличия питания и индикатором POST-кодов, которые размещены в правом нижнем краю платы и всегда горят красным;
• Светодиоды-индикаторы занятости слотов DRAM, которые распаяны над слотами памяти – по одному на каждый, горят красным, практически незаметны под металлической рамкой;

• Светодиоды-индикаторы занятости слотов PEG, распаяны под защелками слотов PEG, цвет всегда белый;
• Светодиоды-индикаторы занятости около разъемов CPU_FAN1 и PUMP_FAN1, всегда красный.

К подсветке можно отнести еще четыре светодиода с лицевой стороны платы над разъемом основного питания ATX, относящихся к технологии MSI EZ Debug.

Светодиоды с маркировкой «CPU», «DRAM», «VGA», «BOOT» загораются и гаснут последовательно, сигнализируя о прохождении материнской платой соответствующих этапов инициализации компонентов при запуске системы - своеобразный сильно упрощенный вариант индикатора POST-кодов. Светодиоды MSI EZ Debug загораются только в момент запуска системы и затем гаснут, в работающей системе они не светятся.

Управление подсветкой можно осуществлять только из среды операционной системы Windows, для чего необходимо установить фирменное приложение MSI Mystic Light 2.

Приложение выводит следующий список:

• MB IO Cover1 – верхний блок светодиодов на пластиковом кожухе платы;
• MB IO Cover2 – нижний блок светодиодов на пластиковом кожухе платы;
• MB Mystic Light с номерами от 1 до 8 – восемь светодиодов с тыльной стороны платы с правого края
• MB Extend LED – светодиоды под защелками слотов PEG (всегда белый цвет, можно менять только режимы свечения) и светодиоды на слотами памяти (всегда красный цвет, можно менять только режимы свечения);
• JRAINBOW1 – подсветка на соответствующем разъеме;
• JCORSAIR-LED STRIP – светодиодные ленты, работающие через панель Corsair, которая подключена к разъему JCORSAIR1;
• JCORSAIR-FAN – подсветка вентиляторов, работающих через панель Corsair, которая подключена к разъему JCORSAIR1;
• MB Function LED – не работает.

Приложение отлично определило и позволило управлять подсветкой тестового комплекта памяти Corsair Vengeance RGB DDR4-3600 (CMR16GX4M2C3600C18W).

Система охлаждения

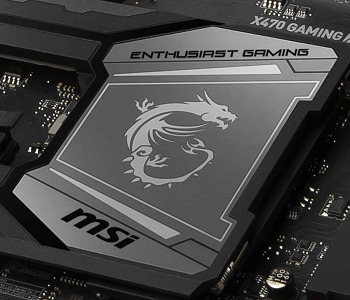

На плате установлено три радиатора. Радиатор, установленный на микросхеме набора системной логики AMD X470, имеет весьма специфичную конструкцию: он является откидным, достаточно открутить пару винтов с лицевой стороны платы, и отвечает за отвод тепла не только от AMD X470, но и накрывает платы расширения, установленные в посадочные места M.2. MSI называет это фирменной технологией MSI M.2 Shield.

Еще по опыту тестирования MSI X370 Gaming M7 ACK могу сказать, что это – одно из самых эффективных решений, предустанавливаемых на материнских платах (если вообще не самое лучшее): даже в самых интенсивных тестах нагрев накопителей находится в умеренных рамках. Хотя тут может зависеть от видеокарт, которые оказываются аккурат над радиаторами и в некоторых случаях препятствовать отводу тепла, а то и дополнительно подогревать радиатор.

Для установки платы расширения необходимо открутить два винта и затем, если карта расширения типоразмера 2280, убрать вкрученные в плату дополнительные стойки (в таком случае не потребуются и винты из комплекта платы). На радиатор нанесен мягкий термоинтерфейс, закрытый транспортировочной пленкой, которую при использовании необходимо удалить. Этот термоинтерфейс не растекается и не размазывается, признаков выделения им каких-либо жидкостей не наблюдается. Запасного в комплекте с платой не имеется.

На подсистеме питания процессора установлены два отдельных радиатора из алюминиевого сплава, не связанных друг с другом ни теплотрубкой, ни декоративными пластиковыми накладками, на чем вспоминается MSI X370 Gaming M7 ACK: где верхушки радиаторов являлись пластиковыми.

Фиксация всех трех радиаторов на плате обеспечивается с помощью винтов.

Обратная совместимость с системами охлаждения под AMD Socket AM3 и более ранними имеется только с теми, у которых крепление имеет тип "качелька" – как у подавляющего большинства других плат Socket AM4. Для установки любых других СО требуется приобретение специального крепления под AM4. Системе охлаждения процессора необходимо вписываться в следующие габариты:

Замеры – от центра сокета, радиаторы сложной формы.

Для подключения вентиляторов на плате установлено шесть четырехконтактных разъемов, один из которых – процессорный, второй – для подключения помпы систем жидкостного охлаждения (на разъеме лимит тока увеличен с обычного одного ампера до двух). Размещение разъемов неравномерное: большая часть приходится на правую верхнюю четверть платы.

Все разъемы для вентиляторов продублированы контроллерами Nuvoton 3947S, а потому регулировка уровня оборотов доступна не только для четырехконтактных ШИМ-вентиляторов, но и старых трехконтактных.

Настраивать работу вентиляторов можно в двух местах: в Windows-приложении MSI Command Center и в BIOS в разделе Hardware Monitor.

Изменения применяются сразу, никаких промежуточных сохранений и перезагрузок осуществлять не требуется. По умолчанию, активен режим PWM (ШИМ) и для регулировки трехконтактных вентиляторов/помпы требуется активировать режим DC. Можно выбрать источник температуры (датчик в процессоре, на плате, в цепи питания процессора, наборе системной логики), время реакции и переключения на новый уровень оборотов при изменении температуры (по умолчанию 0.1 секунды, максимум - 0.7 секунды для подъема температуры и 1.0 секунды для снижения температуры), что позволит избавиться от лишних всплесков активности вентиляторов при мелких скачках температуры.

Полной остановки вентиляторов можно добиться, только активировав режим DC. По умолчанию регулировка оборотов вентиляторов включена только на разъеме CPU_FAN1. На остальных разъемах выставлен фиксированный уровень оборотов 60%, настраивать нужно вручную.

Подсистемы питания процессора и оперативной памяти

Архитектура подсистемы питания процессоров AMD в исполнении Socket AM4, как и более ранние Socket AM*/FM*, подразумевает формирование двух основных (не считая второстепенных с меньшими требованиями по токам) независимых напряжений. Это CPU Core Voltage (VCore; питание процессорных ядер) и CPU SoC Voltage (CPU NB Core; питание контроллеров памяти, PCI-Express, SATA, USB, встроенного GPU при его наличии и ряда иной логики).

На MSI X470 Gaming M7 AC под первое выделено двенадцать фаз, под второе – две (учитывая ценовое позиционирование платы и отсутствие на ней специализированных видеовыходов, установка на эту плату APU не имеет смысла, поэтому всего лишь две фазы вполне логичны).

Используется ШИМ-контроллер International Rectifier IR35201. С тыльной стороны платы распаяно семь удвоителей фаз International Rectifier IR3598, в качестве силовых элементов используются мосфеты NTMFS4C024N и NTMFS4C029N производства ON Semiconductor – по 2+1 на фазах CPU SoC Voltage и по 1+1 на фазах CPU Core Voltage.

Питание на данный преобразователь подается через два восьмиконтактных ESP12V. Они запараллелены и подключать можно только один. Оба задействовать рекомендуется при экстремальном разгоне с очень высокими напряжениями на процессоре.

Нужно обратить внимание на смотрящие «в наружу» защелки – могут возникнуть проблемы в тесных корпусах.

Подсистема питания оперативной памяти однофазная, используется по два NTMFS4C024N и NTMFS4C029N производства ON Semiconductor, управляющий ШИМ-контроллер – неизвестная микросхема с маркировкой «8Y=4L».

Прочая элементная база и особенности

На плате распаяно четыре слота памяти DDR4.

У материнской платы заявлена поддержка технологий MSI DDR4 Boost и MSI Steel Armor. Первая обозначает изоляцию сигнальных линий, идущих от процессора к слотам оперативной памяти, от остальной части платы специальными участками, лишенными токопроводящих слоев. На данной плате таких участков «пустого» текстолита не наблюдается, но, если присмотреться внимательней, то можно увидеть ровную гладкую поверхность, как с лицевой, так и с тыльной стороны платы.

Судя по всему, здесь технология защиты получила дальнейшее развитие – верхние токопроводящие слои теперь защитные, а потому сплошные, скорее всего, участки «пустого» текстолита скрыты под ними. MSI Steel Armor – металлический кожух-рамка, дополнительно усиливающий слоты памяти и принимающий на себя нагрузки при установке/снятии модулей памяти.

Слоты оснащены классическими защелками с обеих сторон, которые не конфликтуют с длинномерными видеокартами с толстыми силовыми пластинами. Заявляется поддержка до 64 Гбайт памяти в двухканальном режиме с частотами 1866, 2133, 2400, 2667 МГц и 2667, 2800, 2933, 3000, 3066, 3200, 3466, 3600 в режиме разгона.

На самом деле картина сложнее: мало того, что поддержка зависит от типа памяти (количество рангов), так в исполнении Socket AM4 еще выпускаются и разные процессоры. Самые современные AMD Pinnacle Ridge могут работать с двумя одноранговыми модулями на частоте 2933 МГц. Summit Ridge и Raven Ridge гарантируется работа любых двух (по одному на канал) одноранговых модулей на частоте 2667 МГц, двух двухранговых модулей – 2400-2667 МГц, а четыре модуля любых типов - 1866 МГц. Bristol Ridge с памятью работают еще хуже и максимальный имеющийся в них множитель соответствует частоте 2400 МГц (выше – просто нет).

Под разъемом основного питания ATX по правому краю платы установлены одна колодка USB 3.1 Gen1 и шесть SATA 6 Гбит/с, все они – «лежачие» (т.е. ориентированы вдоль поверхности платы). Длинномерная видеокарта с массивной системой охлаждения, будучи установленной в верхний PEG, ограничит доступ к четырем SATA.

Помимо шести SATA, на рассматриваемой материнской плате установлено два посадочных места M.2.

В них обоих допускается установка устройств с интерфейсом SATA и PCI-Express (до четырех линий), в том числе SSD, работающих по протоколам NVMe и AHCI. Однако нужно учитывать, что в верхнем M.2 версия PCIe – 3.0, тогда как в нижнем M.2 – только 2.0. Установка SATA SSD в нижний M.2 приведет к отключению одного разъема SATA с маркировкой «SATA3». Поддерживаются типоразмеры 22 х 24 мм, 22 х 60 мм и 22 х 80 мм.

По нижнему краю платы размещены (справа налево):

• Разъем JRAINBOW1 для подключения цифровой светодиодной ленты;
• Вращающийся переключатель режимов автоматического разгона;
• Кнопки включения и перезагрузки;
• Разъем USB 3.1 Gen 2 Type С (о нем ниже);
• 20-контактная колодка USB 3.1 Gen 1 (переименованный некоторое время назад USB 3.0);
• Две колодки USB 2.0;
• Колодки JFP1 и JFP2 для подключения лицевой панели корпуса системного блока (кнопки включения и перезагрузки, индикаторы активности, системный динамик);
• Разъем для подключения вентилятора SYS_FAN2;
• Разъем JRGB1 для подключения аналоговой светодиодной ленты;
• Колодка фронтальной аудиопанели корпуса системного блока.

Разъем USB 3.1 Gen 2 Type С не использует штатный контроллер платформы AMD (он обеспечивает работу двух портов на задней интерфейсной панели платы), тут распаян дополнительный контроллер ASMedia ASM1143.

Внутренний форм-фактор Type С не нужно путать с Type C, который используется в мобильных устройствах и выглядит как овальный разъем. Колодка этого типа надежней, чем традиционные голые штырьки, но она обеспечивает работу только одного порта, а ценники на устройства под нее далеки от демократичного. Даже простейшие кабели на Aliexpress стоят больше $10 (для сравнения, 20-контактный кабель старого стандарта можно найти за $3-4).

В списке выше не хватает еще одного разъема – для подключения модуля шифрования TPM. Нет, инженеры MSI про него не забыли, просто из-за нехватки места они вынесли его выше и разместили среди слотов PCI-Express:

Правый край платы не закрыт какими-либо кожухами, полностью отведен под аудиотракт и изолирован с целью уменьшения электромагнитных наводок участками текстолита, лишенными токопроводящих слоев.

MSI не просто указывает использование Realtek ALC1120, а пишет «Dual Realtek ALC1220 Codec». Сложно сказать, что подразумевается под словом «Dual» - размер металлического кожуха вполне обычен, операционная система Windows 10 также отображает только один контроллер.

В остальном «набор» элементов стандартный: жидкостные конденсаторы Nichicon и один операционный усилитель OPA O1652 (помним, что у ALC1120 есть один свой встроенный усилитель). Аудиоразъемы задней интерфейсной панели позолочены, а вот у колодки на плате признаков позолоты не наблюдается.

Гигабитный сетевой контроллер распаян под задней интерфейсной панелью.

Здесь используется нечасто встречающийся Killer E2500.

Задняя интерфейсная панель

• Кнопки активации USB Flashback и сброса настроек BIOS;
• Разъем PS/2 для подключения мыши или клавиатуры, два USB 2.0;
• Два USB 3.1 Gen1;
• Разъемы для антенн WiFi;
• Два USB 3.1 Gen1;
• Один сетевой порт RJ-45 и два USB 3.1 Gen2 – Type A и Type C;
• Блок аудиоразъемов.

Как и на предшествовавшей MSI X370 Gaming M7 ACK, здесь нет видеоразъемов (технически вывод видеосигнала может поддерживаться через порт USB 3.1 Gen2 Type C, но у меня нет соответствующего адаптера). Из нововведений – WiFi и кнопка сброса настроек BIOS. Плюс кнопки USB Flashback и сброса настроек имеют дополнительную защиту от случайного нажатия:

Задняя интерфейсная панель накрывается съемным пластиковым кожухом, в который встроена небольшая декоративная подсветка. Кожух можно снять, открутив два винта:
