Задняя интерфейсная панель
- Разъем PS/2 для подключения мыши или клавиатуры, два USB 3.1 Gen1;
- Один DisplayPort и один HDMI;
- Два USB 3.1 Gen1 (Type A и Type C);
- Два USB 3.1 Gen2;
- Один сетевой порт RJ-45 и два USB 3.1 Gen1;
- Блок аудиоразъемов.
Тут нет ни одного порта USB 2.0. Работу двух портов USB 3.1 Gen 2 обеспечивает дополнительный контроллер ASMedia ASM 1142, повторители сигнала USB, как на рассмотренной недавно ASUS ROG Strix B360-F Gaming здесь не применяются.

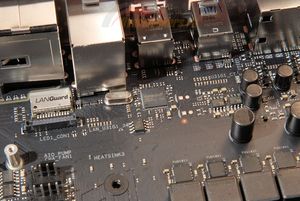

Сетевой порт снабжен ASUS LAN Guard – дополнительной защитой от попадания разрядов, например, молнии.
реклама
Слоты расширения

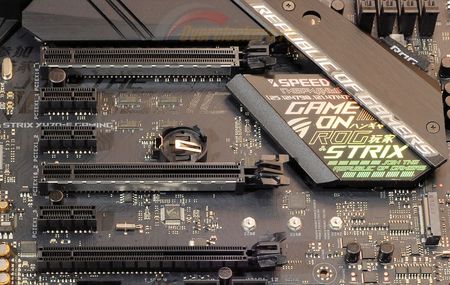

На плате установлено шесть слотов PCI-Express (три PEG и три PCI-Express x1) и два посадочных места M.2:
- Первый слот PEG (маркировка PCIEX16_1) является PCI-Express 3.0 x16 и подключен к процессору, при задействовании второго PEG или установке Bristol Ridge или Raven Ridge переключается в режим x8;
- Второй слот PEG (маркировка PCIEX16_2) является PCI-Express 3.0 x8 и подключен к процессору, при установке Bristol Ridge или Raven Ridge не работает вообще;
- Третий слот PEG (маркировка PCIEX16_3) является PCI-Express 2.0 x4 и подключен к набору системной логики AMD X470, при задействовании любого из PCIEX1_1 и PCIEX1_3 (или их обоих) переключается в режим х2;
- Три PCI-E 2.0 x1 (PCIEX1_1, PCIEX1_2 и PCIEX1_3) подключены к набору системной логики AMD X470;
- Верхнее посадочное место M.2 (маркировка M.2_1) подключено к процессору и несет четыре линии PCIe 3.0 и один SATA3 при установке Summit Ridge, Pinnacle Ridge и Raven Ridge (в том числе, допускается установка PCIe SSD NVMe/AHCI и SATA SSD AHCI), при установке Bristol Ridge доступен только SATA3;
- Нижнее посадочное место M.2 (маркировка M.2_2) подключено к набору системной логики AMD X470 и несет две линии PCIe 3.0 и один SATA3.
Материнская плата допускает эксплуатацию двух видеокарт NVidia в режиме SLI (в драйверах NVidia использование слота PCI-Express с количеством линий менее восьми в режиме SLI блокируется), для чего в комплекте имеется специальный жесткий мостик, а также до трех видеокарт AMD Radeon в режиме CrossFire (мостик не требуется).
Первый и второй PEG оснащены дополнительным армированием и металлическими кожухами, которые увеличивают надежность слотов и позволяют лучше выдерживать нагрузки от тяжелых видеокарт с массивными системами охлаждения.
Аппаратная составляющая BIOS
Процессоры AMD Socket AM4 содержат все всю инициализирующую логику, являясь полноценными самостоятельными SoC, не нуждающимися в наборе системной логики (по сути AMD X470 – это просто необязательный дополнительный контроллер дополнительных PCI-E, SATA и USB), а потому микросхема флеш-памяти BIOS для лучшей работы должна располагаться максимально ближе к процессорному разъему. На героине данного материала оно так и есть: микросхема Winbond 25Q256 объемом 256 Мбит расположена в нескольких сантиметрах от процессора.
реклама

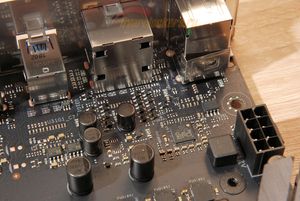

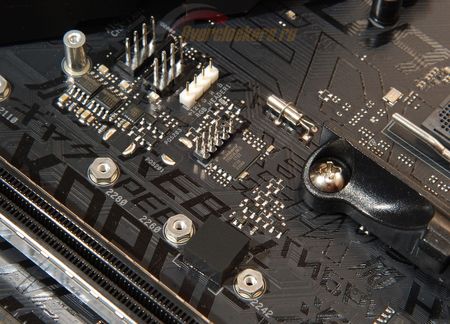

Рядом с ней мы видим девятиконтактную колодку для подключения программатора, что позволяет производить прошивку микросхемы флеш-памяти напрямую при повреждении ее содержимого и невозможности запуска платы. Обращает на себя внимание удвоенный объем флеш-памяти, на платах AMD Socket AM4 под AMD Zen первого поколения устанавливались микросхемы объемом 128 Мбит.
Возможности BIOS Setup
Модель | ASUS ROG Strix X470-F Gaming |
Ссылка на сайт | Страница материнской платы на сайте производителя |
Версия BIOS, с которой проводилось тестирование | 0411 за 2 мая 2018 года |
BCLK | От 96 до 118 МГц с шагом 1 МГц |
Оперативная память, МГц | Поддержка XMP Множители для DDR4 1333 / 1600 / 1866 / 2133 / 2400 / 2666 / 2733 / 2800 / 2866 / 2933 / 3000 / 3066 / 3133 / 3200 / 3266 / 3333 / 3400 / 3466 / 3533 / 3600 / 3666 / 3733 / 3800 / 3866 / 3933 / 4000 / 4066 / 4133 / 4200 Тайминги задаются едино для обоих каналов |
Множитель процессора CPU Core |
От 32 до 63.75 с шагом 0.25 |
Напряжение CPU Core |
Фиксированное значение от 0.750 до 2.000 В с шагом 0.00625 В Положительная или отрицательная надбавка (offset) от 0.00625 до 1.21250 В с шагом 0.00625 В |
Напряжение CPU SoC Voltage (CPU NB Core) |
Фиксированное значение от 0.750 до 1.800 В с шагом 0.00625 В Положительная или отрицательная надбавка (offset) от 0.00625 до 0.50000 В с шагом 0.00625 В |
Компенсация просадок напряжения CPU Core (LoadLine Calibration) | Auto, Level 1 – Level 5 для Ryzen Auto, Level 1 – Level 8 для Ryzen ***G |
Компенсация просадок напряжения CPU SoC Voltage (CPU NB Core) (LoadLine Calibration) | Auto, Level 1 – Level 5 для Ryzen Auto, Level 1 – Level 8 для Ryzen ***G |
Напряжение оперативной памяти | Auto, от 1.000 до 2.000 В с шагом 0.00625 В |
Прочие напряжения | CLDO VDDP, 1.05V SB, 2.5V SB, CPU 1.80V, VTTDDR, VPP_Mem, VPP Standby |
Интерфейс BIOS | Графический, поддержка девяти языков локализации, в том числе русского |
Функциональность BIOS | Профили настроек (восемь в памяти BIOS плюс возможность сохранения и загрузки с накопителей USB) |
Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | Только USB и FAT16/32 Файловая система NTFS не поддерживается |
Secure Boot | По умолчанию отключено |
Setup BIOS
Версия BIOS, прошитая в плату изначально – 0225. Осуществлено обновление до версии 4011 – наиболее новой на момент тестирования.
реклама
Тестовый стенд
Тестирование ASUS ROG Strix X470-F Gaming проводилось в составе следующей конфигурации:
- Процессоры:
- AMD Ryzen 7 2700X «Pinnacle Ridge»;
- AMD Ryzen 7 2700 «Pinnacle Ridge»;
- AMD Ryzen 3 2200G «Raven Ridge»;
- Система охлаждения: Noctua NH-D14 с применением дополнительного крепления Noctua NM-AM4 и одним вентилятором Thermalright TY-143;
- Термоинтерфейс: Arctic Cooling MX-2;
- Оперативная память:
- 2 х 8 Гбайт G.Skill TridentZ 16GB DDR4-3600 (F4-3600C17D-16GTZ; Samsung B-die; одноранговая);
- Блок питания: Aerocool Templarius Imperator 1150 мощностью 1150 Ватт (экземпляр из этого обзора);
- Видеокарта: NVidia GeForce GTX 1080 8 Гбайт GDDR5 / PNY GeForce GTX 1080 XLR8 OC Gaming (VCGGTX10808XGPB-OC);
- Накопители:
- Silicon Power S50 64 Гбайт (JMicron JMF667H + 20 nm IMFT MLC SyncNAND + SVN146a; экземпляр из этого обзора);
- Toshiba OCZ Trion 150 960 Гбайт (Phison S10 + 15 нм 128 Гбит TLC TogleNAND Toshiba + SAFZ12.3; экземпляр из этого обзора);
- Samsung SM961 128 Гбайт (Samsung Polaris + MLC 3D V-NAND Samsung + CXZ7300Q; экземпляр из этого обзора);
- Адаптер USB 3.1 Gen1 – SATA3 на базе контроллера JMicron JMS578;
- Корпус: открытый стенд;
- Операционная система: Microsoft Windows 10 x64 1803 April 2018 Update «Домашняя» (сборка 17134.48).
Тестирование
Процессорный разъем AMD Socket AM4 примечателен тем, что под него на данный момент де-факто существует аж четыре поколения процессоров. Первое – это APU на ядре «Bristol Ridge» – этакий «привет» из прошлого: в сути это заметно модернизированная архитектура AMD Bulldozer, известная с 2011 года, с некоторыми доработками, добавлением графического ядра и внедрением поддержки DDR4 (AMD Carrizo). Настолько бледное и невзрачное решение (изначально устаревшее для 2016-2017 годов процессорное ядро, устаревший GPU и поддержка памяти DDR4 с частотой не выше 2400 МГц, при с четырьмя модулями DDR4 даже не каждый Bristol Ridge просто может работать стабильно на частотах выше 1866-2133 МГц), что его поддержка во многих материнских платах осуществлена по принципу «работает и ладно»: при том, что множитель процессорных ядер изначально разблокирован, часто платы Socket AM4 не умеют им управлять. А то и вовсе скрываются какие-либо «разгонные» настройки.
Второе – собственно AMD Zen 2017 года выпуска, кодовое имя «Summit Ridge». Процессорная архитектура, ставшая настоящим прорывом последних лет, заставившая, наконец, зашевелиться монополизировавшую рынок Intel. Пусть и не стали эти процессоры абсолютными лидерами производительности, но прирост быстродействия они принесли серьезный. Третье – модифицированный Summit Ridge, к которому был добавлен новый GPU – AMD Vega. Получившееся в итоге решение официально дебютировало в январе 2018 года под именем «Raven Ridge». И, наконец, в апреле 2018 года (месяц назад) дебютировал «Pinnacle Ridge»: архитектура Zen перенесена на новый техпроцесс, небольшие оптимизации на уровне ядра, возросший на 10-15% частотный потенциал (APU на базе «Pinnacle Ridge» под кодовым именем «Picasso» выйдут в свет месяцев через восемь-десять).
Технически платы на наборе системной логики AMD X470 поддерживают все это, но вот практическая целесообразность намного меньше. Bristol Ridge – все сказано выше, добавить нечего. Summit Ridge – особого смысла приобретать оные, при наличии-то Pinnacle Ridge, уже нет. Raven Ridge – просто спорно: самый старший на данный момент AMD Ryzen 5 2400G стоит, например, в московской рознице, порядка 10-11 тысяч рублей. Героиня данного материала – в полтора раза дороже, порядка 16 тысяч рублей. Хотя некоторые резоны тут все-таки имеются.
Исходя из вышесказанного, в данном материале примут участие сразу три процессора, благо такая возможность выпала. Во-первых, компания ASUS предоставила в комплекте с платой AMD Ryzen 7 2700X – флагманский Pinnacle Ridge. Во-вторых, мною специально под тестирование материнских плат AMD Socket AM4 приобретен «более народный» (21 тысяча рублей против 24 тысяч) AMD Ryzen 7 2700 без приставки «X», он же – самый младший Pinnacle Ridge с восемью активными ядрами. Этот процессор будет «точкой отсчета», позволяющей сравнивать различные материнские платы по поведению (разгон, нагрев и т.д.). В-третьих, в моем «хозактиве» на данный момент имеется AMD Ryzen 3 2200G (кстати говоря, некоторый процент пользователей считает его более целесообразным приобретением, нежели Ryzen 5 2400G, который уже начинает откровенно ограничиваться пропускной способностью DDR4) – с целью хотя бы посмотреть на нюансы поведения платы, не постигнет ли его участь Bristol Ridge.
Pinnacle Ridge (AMD Ryzen 7 2700 и 2700X): точность установки напряжений

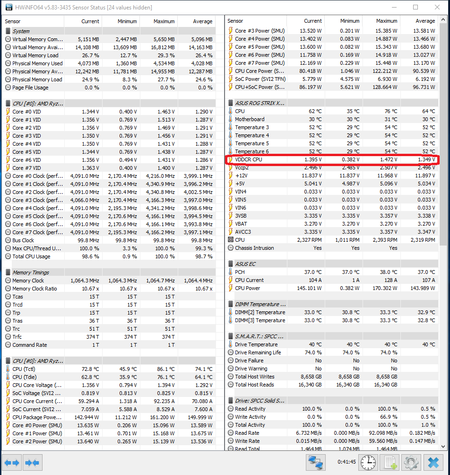

Для начала проверим точность установки напряжений на AMD Ryzen 2700X на частоте 4 ГГц при напряжении VCore, установленном равным 1.45 В, заодно посмотрим на работу LoadLine Calibration (в BIOS имеется выбор из пяти режимов, а также автоматическая регулировка материнской платой). Оперативная память – на частоте 3200 МГц с таймингами 16-16-16. Замеры напряжений осуществляется мультиметром, в качестве точек замера напряжений CPU Core Voltage и CPU SoC Voltage брались выводы с тыльной стороны платы под процессорным разъемом. Напряжение памяти – с выводов слотов DRAM на тыльной стороне платы.
Напряжение CPU Core Voltage (VCore)

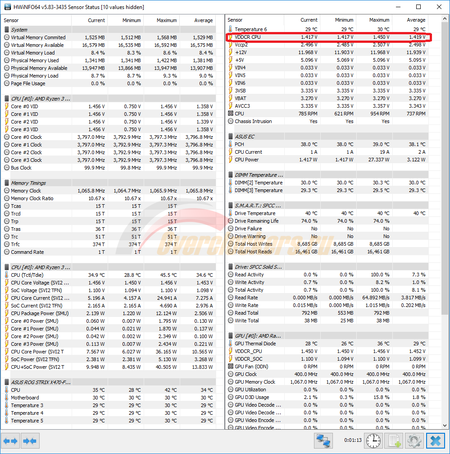

Доступен программный мониторинг данного напряжения. В HWiNFO64 – VDDCR CPU.
Режим |
|
|
||
Установлено 1.45 В |
|
|
|
|
Auto |
|
|
|
|
Level 1 |
|
|
|
|
Level 2 |
|
|
|
|
Level 3 |
|
|
|
|
Level 4 |
|
|
|
|
Level 5 |
|
|
|
|
В режиме простоя режим LLC роли не играет. В режиме нагрузки наиболее оптимальным (с точки зрения минимального разброса между напряжением в простое и под нагрузкой) является Level 3, по факту материнская плата установила Level 1 (дальнейший разгон осуществлялся в Auto и проблем с этим не возникло). Точность программного мониторинга, скажем так, средняя.
Напряжение CPU SoC Voltage (CPU NB Core)

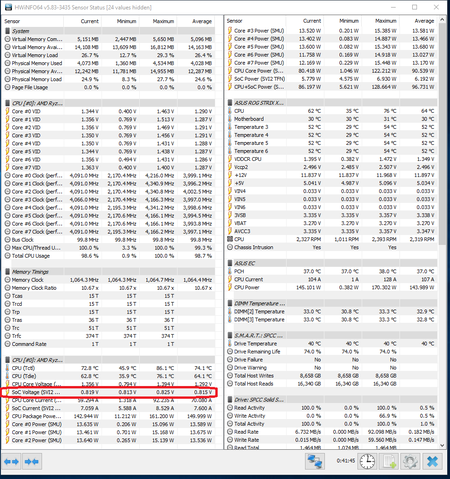

Доступен программный мониторинг данного напряжения – SoC Voltage (SVI2 TFN). В настройках BIOS установлено 1.1 В.
Режим |
|
|
||
Установлено 1.10 В |
|
|
|
|
Auto |
|
|
|
|
Level 1 |
|
|
|
|
Level 2 |
|
|
|
|
Level 3 |
|
|
|
|
Level 4 |
|
|
|
|
Level 5 |
|
|
|
|
В режиме простоя режим LLC роли не играет. В режиме нагрузки наиболее оптимальным (с точки зрения минимального разброса между напряжением в простое и под нагрузкой) являются режимы Level 1 и Level 2. Точность программного мониторинга приличная.
Напряжение оперативной памяти (DRAM Voltage)
Программный мониторинг данного напряжения недоступен (в том числе, в BIOS), только мультиметр.
Режим |
|
на весь объем памяти |
1.200 |
|
|
1.250 |
|
|
1.300 |
|
|
1.350 |
|
|
1.400 |
|
|
Напряжение устанавливается достаточно точно.
Pinnacle Ridge (AMD Ryzen 7 2700 и 2700X): нагрев и разгон
Вот что действительно огорчает, так это нагрев новых процессоров AMD: если раньше я разгонял свой Ryzen 7 1700, зачастую обходясь лишь Scythe Katana 4, то для нового Ryzen 7 2700X пришлось устанавливать Noctua NH-D14 в связке с Thermalright TY-143 и то даже его возможностей для прохождения стресс-тестов хватило практически впритык.

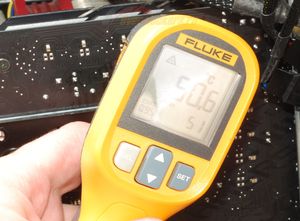

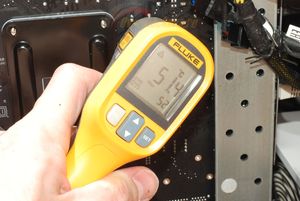

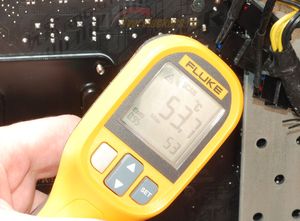

В штатном режиме температура с тыльной стороны платы в области элементов цепей питания процессора под Blender (2.79 x64; свободно доступная демо-сцена Barcelona Pavilion) и LinX AVX доходит до +68 °C и до +83 °C соответственно.

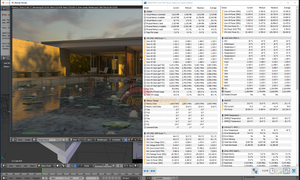

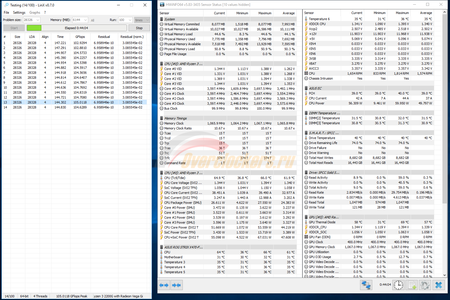

В режиме «все настройки по умолчанию» под LinX AVX и Blender частота работы процессора в среднем составила около 4000-4100 МГц при нагрузке на все ядра (при активных в Windows режимах «высокая производительность» и «сбалансированный»):
Увы, но у рассматриваемой материнской платы не реализован программный мониторинг температуры цепей питания процессора. Отображаются некие “Temperature 3”, “ Temperature 4”, “ Temperature 5” и “ Temperature 6”, но их значения равны между собой и колеблются в пределах +31…+51 °C.
В BIOS платы имеется параметр, ответственный за частоту BCLK, и его можно изменять в пределах 90-118 МГц с шагом 1 МГц (что интересно, он называется «APU Frequency»). На практике более-менее адекватно разгон завершился на частоте 108 МГц.
В пределах 109-113 МГц плата запускалась нестабильно, а выше – отказывалась запускаться вовсе. Между прочим, результат не такой уж и дурной, ведь на ASUS ROG Strix X470-F Gaming нет дополнительного тактового генератора и используется встроенный в процессор.

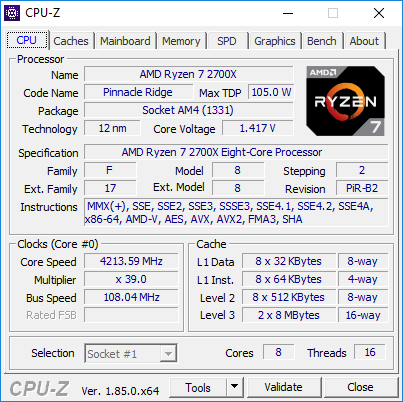

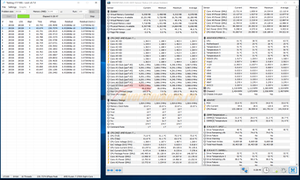

Традиционный разгон через оперирование множителями у AMD Ryzen 2700X остановился на отметке 4200 МГц по процессору по всем ядрам и 3600 МГц по памяти:
Полный список настроек, при которых удалось этого достичь:
VDDCR CPU Voltage - 1.45 В (VDDCR CPU Load Line Calibration в положении Auto)
VDDCR SOC Voltage - 1.100 В (VDDCR SOC Load Line Calibration в положении Auto)
DRAM Voltage - 1.350 В
tCL - 16T
tRCDRD - 18T
tRCDWR - 18T
tRP - 18T
tRAS - 38T
tRFC - 720T
CR – 1T
procODT - 60 ohm

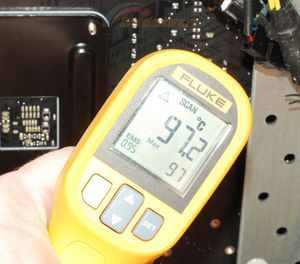

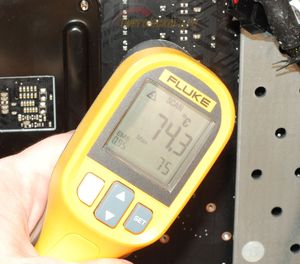

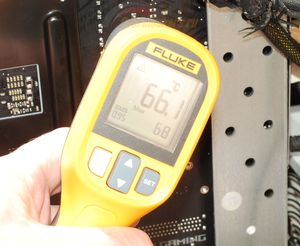

В режиме максимального разгона температура с тыльной стороны платы в области элементов цепей питания процессора под Blender (2.79 x64; свободно доступная демо-сцена Barcelona Pavilion) под конец теста (порядка 12 минут) доходит до +75 °C. Под LinX AVX уже в первые минуты теста достигает отметки почти в сотню градусов.
Это – поверхность текстолита. Что творится на самих микросхемах – можно лишь предполагать, но стоит ожидать на десяток-другой градусов больше. Поэтому при экспериментах с разгоном, когда система работает под стресс-тестами, рекомендуется озаботиться направленным обдувом радиаторов цепей питания процессора, дабы потом не вздыхать с грустью над сгоревшей системой (в процессе проведения тестов на стабильность использовался направленный обдув).
Разгон моего собственного AMD Ryzen 2700 оказался очень похож, вся разница лишь в 4100 МГц по всем ядрам против 4200 МГц у 2700X:
Полный список настроек, при которых удалось этого достичь:
VDDCR CPU Voltage - 1.45 В (VDDCR CPU Load Line Calibration в положении Auto)
VDDCR SOC Voltage - 1.100 В (VDDCR SOC Load Line Calibration в положении Auto)
DRAM Voltage - 1.350 В
tCL - 16T
tRCDRD - 18T
tRCDWR - 18T
tRP - 18T
tRAS - 38T
tRFC - 720T
CR – 1T
procODT - 60 ohm
Raven Ridge (AMD Ryzen 3 2200G): точность установки напряжений
Точность установки напряжений на AMD Ryzen 2200G на частоте 3.8 ГГц при напряжении VCore, установленном равным 1.45 В. Для него также доступна смена режимов LoadLine Calibration в BIOS плюс автоматическая регулировка материнской платой, но режимов LLC уже восемь, а не пять. Оперативная память – на частоте 3200 МГц с таймингами 16-18-18. Замеры напряжений осуществляется мультиметром, в качестве точек замера напряжений CPU Core Voltage и CPU SoC Voltage брались выводы с тыльной стороны платы под процессорным разъемом. Напряжение памяти – с выводов слотов DRAM на тыльной стороне платы.
Напряжение CPU Core Voltage (VCore)
Доступен программный мониторинг данного напряжения. В HWiNFO64 – VDDCR CPU.
Режим |
|
|
||
Установлено 1.45 В |
|
|
|
|
Auto |
|
|
|
|
Level 1 |
|
|
|
|
Level 2 |
|
|
|
|
Level 3 |
|
|
|
|
Level 4 |
|
|
|
|
Level 5 |
|
|
|
|
Level 6 |
|
|
|
|
Level 7 |
|
|
|
|
Level 8 |
|
|
|
|
Напряжение CPU SoC Voltage (CPU NB Core)

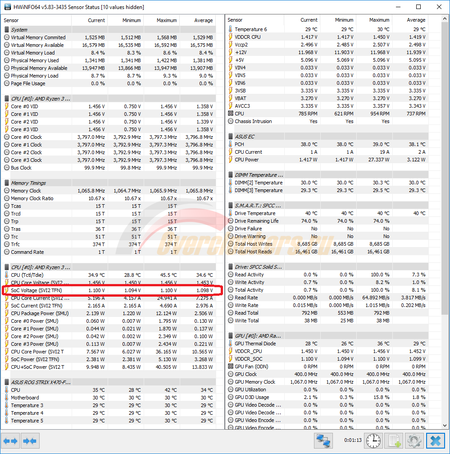

Доступен программный мониторинг данного напряжения – SoC Voltage (SVI2 TFN).
Режим |
|
|
|
|||
Установлено 1.10 В |
|
|
|
|
|
|
Auto |
|
|
|
|
|
|
Level 1 |
|
|
|
|
|
|
Level 2 |
|
|
|
|
|
|
Level 3 |
|
|
|
|
|
|
Level 4 |
|
|
|
|
|
|
Level 5 |
|
|
|
|
|
|
Level 6 |
|
|
|
|
|
|
Level 7 |
|
|
|
|
|
|
Level 8 |
|
|
|
|
|
|
С этим напряжением интересней. Когда мы не задействуем графическое ядро процессора, озадачиваться выбором режима LLC нет никакого смысла, напряжение одинаковое. Однако стоит взяться за встроенное видеоядро и обстановка меняется - напряжение начинает отклоняться в ту или иную сторону, хотя по абсолютным значениям разница невелика. Здесь также оптимален Level 6 и Level 7. Допустимы и Level 4 и Level 5, но, осмелюсь предположить, что это скорее только для 2200G, тогда как 2400G свои более прожорливым графическим ядром приведет к большему проседанию напряжения.
Напряжение оперативной памяти (DRAM Voltage)
Программный мониторинг данного напряжения недоступен (в том числе, в BIOS), только мультиметр.
Режим |
|
на весь объем памяти |
1.200 |
|
|
1.250 |
|
|
1.300 |
|
|
1.350 |
|
|
1.400 |
|
|
Никаких отличий от Pinnacle Ridge.
Raven Ridge (AMD Ryzen 3 2200G): нагрев и разгон

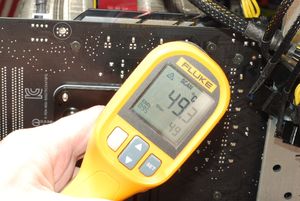

В штатном режиме температура с тыльной стороны платы в области элементов цепей питания процессора при самой интенсивной нагрузке (которая в реальной жизни практически недостижима) в лице LinX AVX и Furmark доходит до +50 °C по фазам CPU Core Voltage и до +52 °C по фазам CPU SoC Voltage.
В режиме «все настройки по умолчанию» под LinX AVX и Blender частота работы процессора в среднем удерживалась в рамках 3500-3600 МГц при нагрузке на все ядра (при активном в Windows режиме «высокая производительность»):

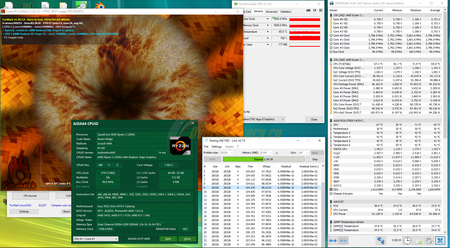

Разогнался подопытный процессор до отметки в 3800 МГц по ядрам, 1500 МГц по графическому ядру и 3200 16-16-16-38-1T по памяти (полный разгон данного экземпляра).
Полный список настроек, при которых удалось этого достичь:
VDDCR CPU Voltage - 1.35 В (VDDCR CPU Load Line Calibration в положении Level 6)
VDDCR SOC Voltage - 1.100 В (VDDCR SOC Load Line Calibration в положении Level 6)
DRAM Voltage - 1.350 В
tCL - 16T
tRCDRD - 18T
tRCDWR - 18T
tRP - 18T
tRAS - 38T
CR – 1T
При таком разгоне температура с тыльной стороны платы в области элементов цепей питания процессора под LinX AVX и Furmark добралась до +51 °C по фазам CPU Core Voltage и до +54 °C по фазам CPU SoC Voltage.
Прирост мизерный. Дополнительный направленный обдув не требуется.
Следует заметить, что при установке AMD Ryzen 5 2200G в BIOS материнской платы в разделе Ai Tweaker отображается дополнительный параметр GFX core voltage, который можно изменять в пределах 0.00625 – 1.55000 В с шагом 0.00625 В.
По логике, это напряжение должно относиться к встроенному графическому ядру процессора, однако никакого эффекта от манипуляций с ним обнаружить не удалось, частотный GPU был привязан к напряжению CPU SoC Voltage и реагировал только на него.
Заключение
ASUS ROG Strix X370-F Gaming, новое издание – именно так можно назвать рассмотренную модель ASUS: материнские платы крайне схожи. И, на мой взгляд, прогресс неоднозначный.
С одной стороны – новый набор системной логики (который практически не отличается от старого), поддержка процессоров Pinnacle Ridge «из коробки», зато отобрали два SATA, вместо них добавили еще один M.2, ценность которого неочевидна (утешает то, что появился далеко не лишний теплоотвод у основного M.2). На задней интерфейсной панели заглушка, планка которой теперь стала «предустановленной». Число поддерживаемых USB сократилось на два. Но появился PS/2, что могут оценить некоторые заядлые геймеры (PS/2 в силу своей логики иной раз работает лучше USB). Упрощена декоративная подсветка. Сеть, звук, количество слотов PCI-Express, поддержка SLI/CrossFire – остались те же.
Изменилась ли цена? Да. ASUS ROG Strix X370-F Gaming на момент ее дебюта можно было приобрести примерно за $210-220, новая ASUS ROG Strix X470-F Gaming предлагается производителем по цене $199, что вполне компенсирует некоторые потери в потребительских характеристиках. К сожалению, это не касается нашей отечественной розницы, в которой ценник на данный момент соответствует ~$246. Сама новинка добротная, с адекватным поведением, приличным оснащением и хорошими возможностями, но все портят аппетиты российской розницы.
По итогам обзора материнская плата ASUS ROG Strix X470-F Gaming получает награду:
Выражаем благодарность:
- Компании ASUS за предоставленную на тестирование материнскую плату ASUS ROG Strix X470-F Gaming и процессор AMD Ryzen 7 2700X.
