Система охлаждения

Четыре подпружиненных винта в области графического процессора и два в зоне VRM – вот и все крепление, которое удерживает такого «монстра» на печатной плате.

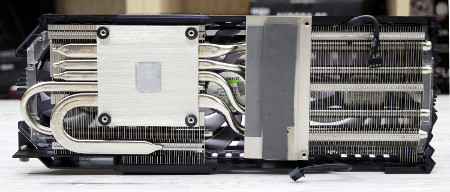

Теплорассеиватель представляет собой двухсекционный радиатор, набранный алюминиевыми никелированными пластинами, которые пронизывают пять тепловых трубок по формуле «10 + 6 + 6 + 8 + 10» мм.

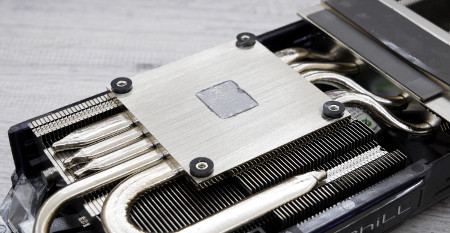

В основании размещена медная никелированная пластина с той же проблемой, что и в прошлый раз: отсутствие полировки и следы обработки фрезой.

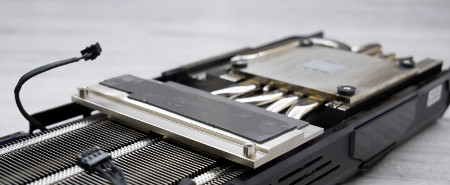

На модели Inno3D GeForce GTX 1070 Ti iChill X3 охлаждение силовой части вместо отдельного радиатора с двумя тепловыми трубками и вентилятором 47 мм заменено напаянным основанием во второй секции. Данный подход уступает в эффективности, но снижает стоимость устройства.

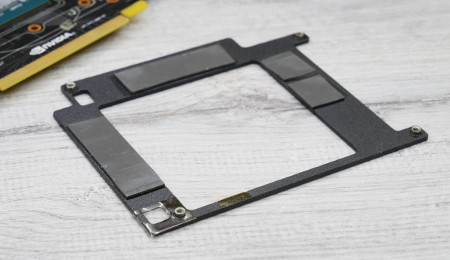

Отдельная планка отвечает за отвод тепла от восьми микросхем видеопамяти, охлаждаемых потоком воздуха, который нагнетается вентиляторами.

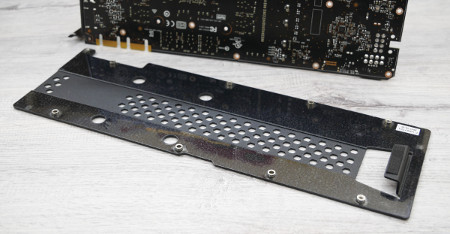

На последнем месте в конструкции кулера стоит опорная пластина. В непосредственном охлаждении через термопрокладки она не участвует, зато отлично справляется с задачей от прогиба текстолита под массой СО.
