Double Data Rate - DDR SDRAM
Если SDRAM можно было назвать памятью с которой начались определенные эксперименты, то DDR полностью раскрыла весь свой потенциал и даже превзошла его. Все началось с 2001-м году и как ни странно опять с VIA Technologies, которая несмотря на определенные помехи создаваемые Intel, первой представала свой первый чипсет с поддержкой памяти стандарта DDR для платформы Intel - VIA P4X266, а затем KT266 для платформы AMD.
DDR SDRAM работает со скоростью в два раза, превышающей скорость работы памяти SDRAM. Это было достигнуто за счет того, что передача данных осуществляется два раза за один цикл. Первый раз в начале цикла и второй в конце цикла, а не за счет увеличения тактовой частоты работы. Первым стандартом был PC2100 или DDR266, который в одноканальном режиме прокачивал 2100 Мб данных в секунду. Затем началась гонка за покорением FSB со стороны AMD и Intel и тактовые частоты DDR первого поколения начали стремительно расти вверх, стали появляться специальные овеклокерские комплекты памяти. Первые побеги «кукурузы» начали колоситься .
Производителей микросхем оперативной памяти DDR первой версии хватало в те времена. Но были и выдающиеся микросхемы, с точки зрения своих характеристик, на которых ведущие производители оперативной памяти делали свои лучшие комплекты. По факту для оверклокера существовало два топовых набора микросхема памяти.
Самыми первыми появились чипы производства Winbond c маркировкой BH-5, именно они считаются самым бескомпромиссным решением (были и другие ревизии Winbond’a например СH-5, BH-6 и другие, но в рамках этой статьи я не буду описывать их различия) и были способны работать при стандартном напряжении 2.5 В с таймингами 2-2-2-5 1Т с результирующей частотой равной 400 МГц (спецификация PC3200). Но чтобы раскрыть весь потенциал данных модулей памяти нужно было подать очень высокое напряжение равное 3.5-4.0 В, чтобы память смогла работать с минимальными таймингами на высоких частотах. Например, как DDR500 или даже DDR570 и выше с таймингами 2-2-2-5 1Т. Либо даже вообще с CAS Latency = 1.5!
реклама
Но далеко не каждая материнская плата была способна подать такое напряжение на оперативную память. В основном производители материнских плат перестраховывались и со стандартных 2.5 В подаваемых на оперативную память можно было поднять напряжение до 2.85 В в настройках BIOS материнской платы. Подав напряжение свыше трех вольт на любые другие микросхемы памяти, можно было получить на выходе сгоревшие планки памяти, но чипы Winbond BH-5 хорошо переносили такое напряжение, и как следствие требовали активного охлаждения. Выглядели чипы следующим образом:
Некоторые производители модулей памяти не брезговали заниматься перемаркировкой данных чипов, либо вовсе удалять ее, но отличительной и уникальной чертой чипов Winbond является два кружка в виде углубления посередине чипа, а также по два металлических контакта, выступающих с обоих торцов микросхемы.
Следующим производителем, перенявшим пальму первенства чипостроения, была компания Samsung, которая отметилась легендарной серией микросхем памяти c заканчивающейся на TCCD маркировкой.
реклама
Основные особенности TCCD были: просто дикие частоты порядка 350 МГц или режим DDR700 и выше, но с CL=3, а также возможность работать с минимальными таймингами 2-2-2-5 1Т в режиме DDR400. Именно на этих чипах устанавливались мировые рекорды по разгону оперативной памяти по частоте. Рекорд, кстати составляет 447.8 МГц или режим DDR895. Емкость данных чипов была в два раза большей, чем у Winbond BH-5, поэтому можно было видеть в продаже планки размером 1 Гб. Емкость планок на Winbond BH-5 как правило составляла 256-512 Мб.
Подведу небольшой итог, если нужен был большой объем и частота выбор был за Samsung TCCD, если необходима рекордная производительность то только Winbond BH-5 и материнская плата, позволяющая раскрыть их потенциал.
Пора перейти к лучшим представителям моделей оперативной памяти. Начну пожалуй с GeIL Ultra-X PC3200 Dual Channel Kit (2-2-2-5), данный комплект оперативной памяти объемом 1 Гб (512 Мб х 2), был моим лучшим DDR1 китом в 2006 году. Я специально искал данный комплект, так как он основан чипах Winbond UTT BH-5 и использует усиленную Brainpower PCB. Данная память могла встречаться также на чипах Samsung TCCD, но у меня был именно BH-5. Память была одета в плотные металлические радиаторы с термоналейками, отражающими температуру модулей, с максимальной отметкой 60 С.
Вместе с Athlon64 3700+ на ядре SanDiego и материнской платой DFI LP NF4 Ultra-D данная связка была тогда просто ураганом. Мой комплект позволял работать в режиме DDR500 c таймингами 2-2-2-5 1Т при напряжении 3.5 В. Причем без обдува удержать палец на радиаторе памяти было просто невозможно, так что дополнительный обдув был просто обязателен.
Серия Ultra-X была достаточно разнообразной, ниже пример планки памяти стандарта PC4000 или DDR500 с таймингами 2.5-4-4-7. Эта формула указывает на то, что память основана на чипах Samsung TCCD.
А вот ниже память уже другого ценового диапазона – GEIL ONE. Данная модель также идет в двух различных вариациях: либо BH-5 либо ТССD. Данная линейка характеризуется отборными чипами вместе с Brainpower PCB. Вот один из таких наборов:
реклама
На этикетке красуются сверх минимальные тайминги для штатного режима DDR400: 1.5-2-2-5 и для DDR500: 2-2-2-5. Далеко не каждая материнская плата в то время имела возможность установить CAS Latency равным 1.5, но платам DFI серии LanParty это было под силу.

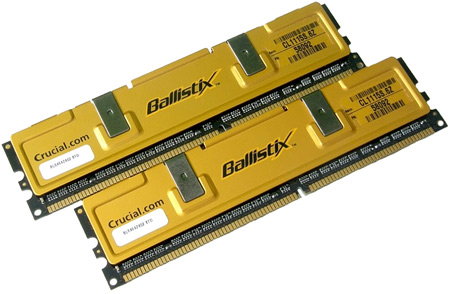

Перечислять модели различных производителей памяти основанных на вышеуказанных двух типах легендарных микросхем нет особого смысла, так как список может занять несколько станиц, я ограничусь для примера фотографиями, которые думаю скажут больше, чем просто текст.
А теперь коротко пробежимся по элитным наборам, основанным на чипах Samsung TCCD от DDR600 и выше.
