Ретроклокинг: основные тенденции «материностроения» или еще раз о нестандартном подходе (страница 6)

Двуглавые монстры своего времени

Продолжать можно бесконечно долго, но в завершении статьи расскажем о двухсокетных монстрах, аналогов которых не было.

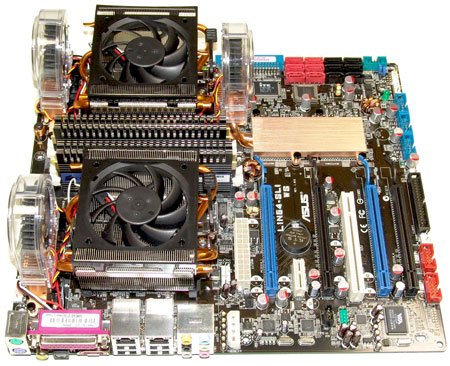

Начнем с материнской платы ASUS L1N64-SLI WS – уникальной и единственной в своем роде модели, выпущенной для энтузиастов с двумя Socket 1207 (Socket F) для двухъядерных процессоров с микроархитектурой AMD K8 на ядре «Windsor FX». Назначение платы было одно – борьба с четырехъядерными процессорами Intel Core 2 Quad/Extreme на ядре «Kentsfield». Плата насчитывает четыре разъема PCI-Express х16, работающих по формуле х16-х8-х16-х8, плюс один разъем PCI, двенадцать разъемов SATA второго поколения, десять портов USB 2.0, два сетевых контроллера, один IDE и другие приятные мелочи.

Модель ASUS имеет очень горячий нрав и требует обдуманного подхода к выбору блока питания и стратегии охлаждения всей системы. В результате готовая топовая конфигурация на базе данной платы в свое время легко переваливала за $5000 и более. Подробнее о ней можно прочесть в этом материале.

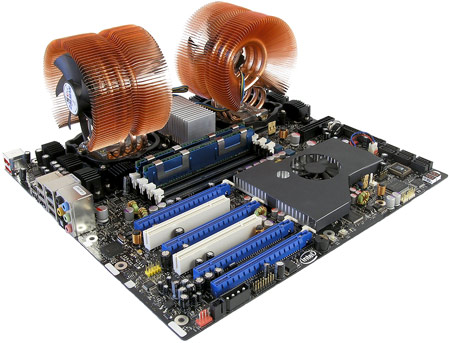

Дальше – больше. Материнская плата из экстремальной серии – Intel D5400XS, давшая название целой платформе «Intel Skulltrail».

Это уникальная двухпроцессорная плата с двумя разъемами LGA 771, которая позволяла установить сразу два четырехъядерных процессора Intel из серии Extreme Edition семейства Yorkfield – Core 2 Extreme QX9775, стоимостью $1499 за штуку.

Как и предыдущая модель такого рода, она содержит четыре разъема PCI-Express х16 Gen1.1, пару PCI слотов, шесть SATA II и два eSATA, десяток USB 2.0, один IDE, хороший звуковой кодек стандарта 7.1 производства Sigmatel и другие не менее полезные фишки. Из нестандартных характеристик отметим поддержку специфической серверной памяти типа FB-DIMM (Fully Buffered DIMM), которая имеет очень неслабый нагрев и низкую производительность, несмотря на четырехканальный режим работы.

Требования в плане питания у конфигураций на основе Intel D5400XS были еще выше, чем у ASUS L1N64-SLI WS. При использовании четырех видеокарт, пары процессоров и 8 Гбайт оперативной памяти Intel в своих рекомендациях указывала на необходимость применения блока питания мощностью 1600 Вт. Понятное дело, что всю эту тепловую энергию, выделяемую системой, нужно было быстро и своевременно отводить.

Стоимость готовых систем в максимальной комплектации уходила далеко за $5000 и могла достигать двукратной величины этой суммы. Но разве настоящих энтузиастов это когда бы то ни было останавливало?

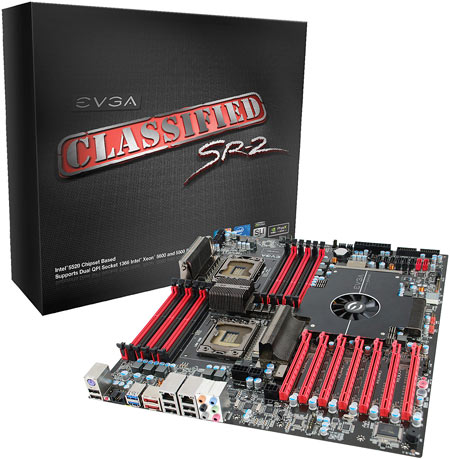

Появление следующей такой платы в 2010 году обеспечило настоящий фурор в мире оверклокеров. Модель EVGA Classified SR-2 предоставляла доселе невиданные возможности для оверклокинга, обеспечивая отличные показатели производительности. Созданная при участии оверклокера с мировым именем (Shamino), обладая двумя разъемами LGA 1366 для процессоров Intel Xeon E5500 и X5600, она позволяла разгонять сразу пару шестиядерных CPU до отметок, близких к 5 ГГц. А одновременная обработка 24 потоков вкупе с 48 Гбайт обычной памяти стандарта DDR3 делали ее бескомпромиссным решением.

Семь слотов PCI Express x16 с возможностью построения любых мультиграфических связок и конфигураций с рабочей формулой x16+x16+x16+x16, восемь портов SATA, два из которых были стандарта SATA 6 Гбит/с, восемь портов USB, пара которых стандарта 3.0, восьмиканальный звуковой кодек Realtek ALC889 и масса технологий EVGA, призванных упростить разгон и добиться выдающихся результатов, никого не оставляли равнодушными ни тогда, ни теперь.

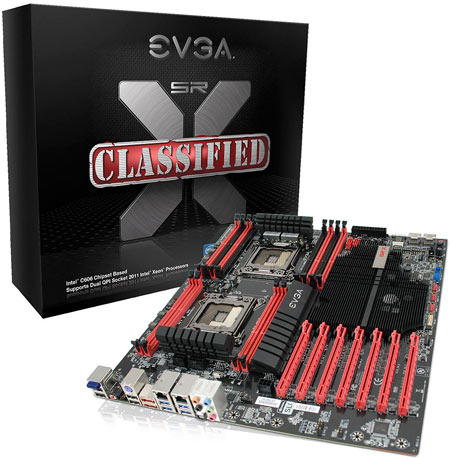

Следующая модель компании EVGA, но уже с парой разъемов LGA 2011 – Classified SR-X попыталась повторить успех предшественницы. Несмотря на такую же технологичность с увеличенными, можно сказать, вдвое характеристиками, с точки зрения разгона новинка оказалась неудачной.

Вины EVGA в данном случае нет, просто компания Intel не оставила никаких возможностей для разгона ни Intel Xeon на ядре Sandy Bridge-EP, ни десятиядерных Ivy Bridge-EP. А как бы красиво пошла в разгоне пара процессоров с 40 потоками и 96 Гбайт оперативной памяти… Увы, этому не суждено было сбыться. Возможно, следующая модель вернет былые традиции?

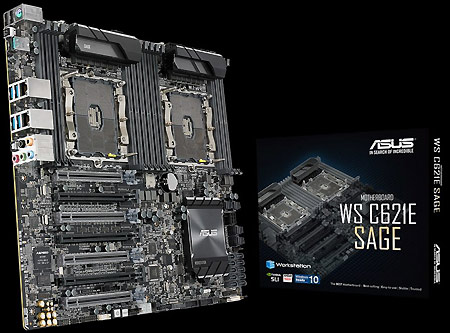

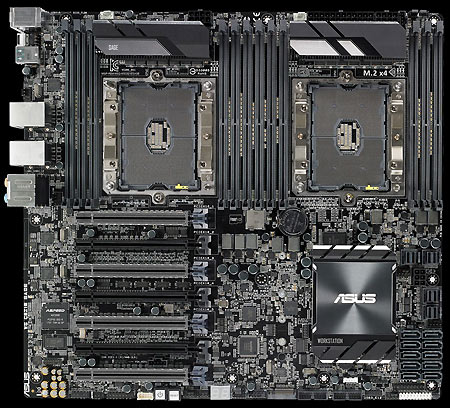

Последней рассмотренной материнской платой станет ASUS WS C621E Sage для рабочих станций, которая была анонсирована осенью этого года. Пока информации о ней не так много, кроме того, что данная плата поддерживает работу пары процессоров Intel Xeon в исполнении LGA 3647 (таких как Xeon Platinum 8180M с 28-ю ядрами и 56 потоками поколения Intel Skylake).

Данные процессоры имеют интегрированный шестиканальный контроллер оперативной памяти, что вместе с двенадцатью слотами стандарта RDIMM DDR4 или LR-DIMM DDR4 позволяет использовать сразу 768 Гбайт ОЗУ.

Модель позволяет создавать графические связки 4-Way SLI или 4-Way CrossFireX, благодаря трем слотам PCI Express 3.0 x16 и четырем PCI-E 3.0 x16@x8. Дисковая подсистема насчитывает десять портов SATA 6 Гбит/с, четыре разъема U.2 (32 Гбит/с) и один разъем M.2.

Подсистема питания состоит из четырнадцати фаз, по семь фаз на каждый сокет. Для подключения питания используется стандартный 24-контактный разъем ATX, пара 8-контактных ATX12V и один 6-контактный PCI-E Power. Плата также содержит восьмиканальный звуковой контроллер, USB всех современных версий от 2.0 до 3.1. и прочую атрибутику современных решений такого класса.

Но интерес представляет другое. В описании на официальном сайте компании значится одна очень заманчивая возможность: «Two-way Xeon CPU OC tuning for extreme performance». Что под этим подразумевается, можно только гадать, но хочется надеяться, что получится вторая версия EVGA SR-2.

Пока же энтузиасты гадают на предмет пары тактовых генераторов, расположенных возле процессорных сокетов, как единственного пути для повышения частоты BCLK и соответственно производительности. Напомню, такой возможностью обладали материнские платы ASRock с внешним тактовым генератором Hyper BCLK Engine.

Что касается цены всей системы, тут лучше промолчать, ведь она будет больше, чем все предыдущие на момент анонса или вышеперечисленные двуглавые платформы, умноженные на два. Во что только выльется стоимость одних лишь процессоров… Впрочем, настоящих энтузиастов это не остановит, если теоретически представить возможность разгона, то 112 потоков ЦП поколения Skylake на частоте 5 ГГц – страшная сила. Что из этого выйдет, скоро узнаем.

Заключение

За два подхода мы постарались выявить тенденции, которые позволили создать материнские платы с нестандартным дизайном и характеристиками. С одной стороны, эти образцы заметно выделялись на фоне конкурирующих решений, с другой – охватить все заслуживающие внимания модели всех производителей в рамках пары материалов нереально.

Тем не менее, данная информация будет полезной для большинства читателей: кто-то узнает об интересных экземплярах, а кто-то, возможно, озадачится построением ретросистемы на базе одной из таких неординарных моделей. Радует, что прогресс не стоит на месте и продвигает на рынок интересные и эксклюзивные продукты, о которых будет повод написать в будущем.
