Платы-Франкенштейны
Переходим от цвета и музыки к эпатажу. Если все предыдущие платы вписывались в общий шаблон, то следующие его просто рвут. Речь пойдет о платах-франкенштейнах или гибридах, которые зачастую сочетают несочетаемое (и без руководства иногда сложно понять, как они вообще работают).
Компания ASRock – главный производитель и выдумщик большинства моделей такого рода. Два различных процессорных сокета на одной материнской плате - это реально и вот тому первый пример:
реклама
Системная плата ASRock P4 Combo несет на борту сразу два сокета S478 и LGA 775. Их объединяет чипсет Intel i848P с поддержкой оперативной памяти стандарта DDR1. К сожалению, одновременная работа обоих процессоров невозможна, работать будет лишь один CPU, выбор которого осуществляется пятнадцатью джамперами.
Как видно, компоновка прочих элементов из-за такого необычного решения не на своих привычных местах, зато такой вариант (по мнению ASRock) позволял безболезненно пережить апгрейд, используя более дешевый Pentium 4 в исполнении Socket 478, а затем не меняя материнскую плату обновить процессор на что-то более быстрое в конструктиве LGA 775. Что интересно, данная модель неплохо умела разгонять процессоры при стоимости в $70.

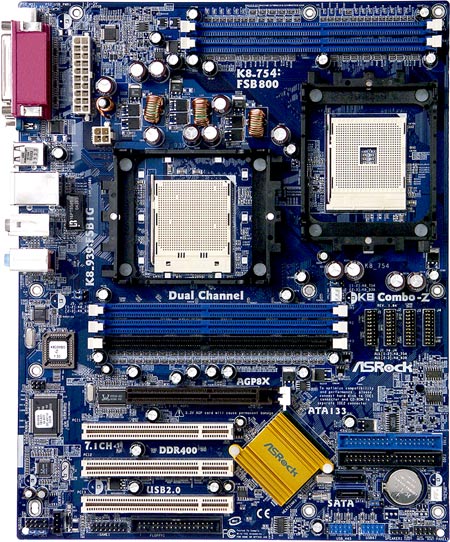

Следующим экспонатом будет модель ASRock K8 Combo-Z, сочетающая Socket 754 и Socket 939 уже для процессоров AMD.
В основе материнской платы лежит чипсет ULi M1689. В данном случае производитель предоставил пользователю возможность «безболезненно» перейти от одноядерного AMD Athlon 64 в исполнении Socket 754 к двухъядерным ЦП для Socket 939.
реклама

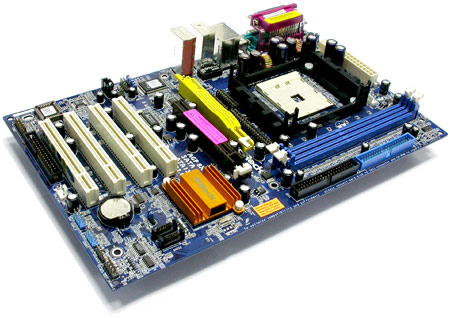

Кроме того, на 2005-2006 год пришлось много интересных гибридных плат ASRock. Некоторые модели, такие как K8Upgrade-NF3, K8Upgrade-PCIE, K8Upgrade-760GX, K8Upgrade-VM800 и другие получали специальный слот желтого цвета «ASRock Future CPU Port» для установки специальной платы расширения с более прогрессивным сокетом для ЦП. Как правило, это касалось миграции с Socket 754 на Socket 939.
Фотографии такой материнской платы и специального разъема можно увидеть ниже.
А вот и сама «ASRock Future CPU Port»:
Если установить данную плату расширения в материнскую плату, выходил такой вот «бутерброд»:
Позже ASRock выпустила еще одну плату расширения – «AM2CPU Board». Она позволяла при наличии одной из совместимых материнских плат Socket 754 сразу мигрировать с Socket 754 на Socket AM2 с поддержкой памяти стандарта DDR2, минуя Socket 939.

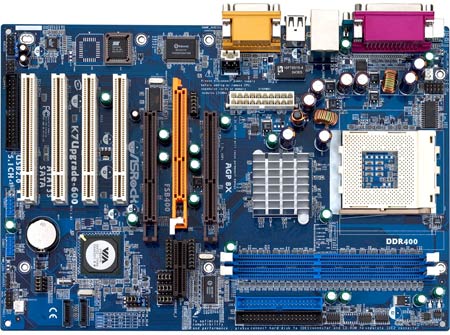

Но если апгрейд с Athlon 64 в различном исполнении выглядит логичным, то возможность пересесть с Socket 462 с Athlon XP уже на Athlon 64 заставляет задуматься. И ASRock предоставила такую возможность благодаря системным платам K7Upgrade-600 на чипсете VIA KT600 и K7Upgrade-880 на VIA KT880. Вот это был по-настоящему щедрый подарок производителя экономным пользователям.
реклама
Помимо ASRock существовали и другие компании, которые думали в таком же духе о конечном потребителе. Модели с возможностью установки процессоров различных поколений были еще, например, у ECS и Jetway.

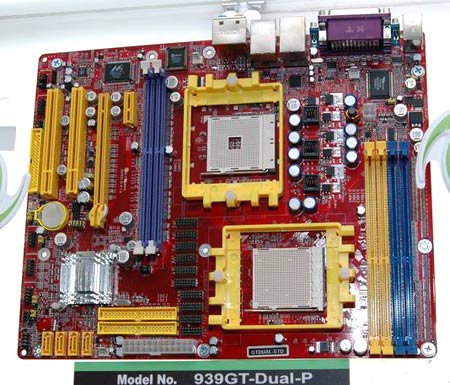

Последняя на выставке Computex 2005 представила системную плату Jetway 939GT-Dual-P на базе более прогрессивного чипсета nVidia nForce4.

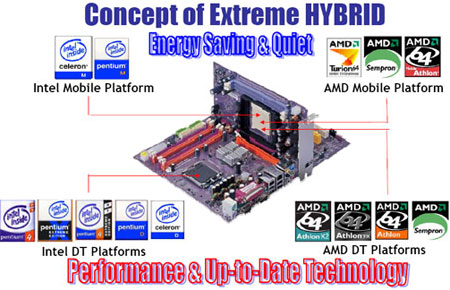

Компания ECS пошла еще дальше и отличилась моделью ECS PF88 Extreme Hybrid на базе чипсета SiS656 со специальным слотом расширения Elite Bus, куда устанавливались специальные платы из серии SIMA.
И в результате такой трансформации разработчикам ECS удалось подружить в рамках одной материнской платы процессоры обоих производителей, AMD и Intel!
Помимо LGA 775, находящегося на основной PCB, в этого «Франкенштейна» можно было установить процессоры AMD Athlon 64 (Socket 754, 939) и Intel Pentium M (Socket 479) с помощью специальных SIMA плат.
Из интересных особенностей данной платы можно отметить то, что на SIMA плате располагался еще и северный мост, и то, что для работы процессоров AMD и Intel пользователю необходимо было установить вторую микросхему BIOS, шедшую в комплекте, в основную плату.

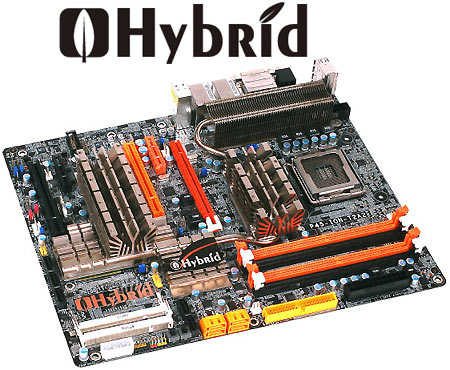

И под конец данного раздела остается упомянуть еще о двух интересных материнских платах: ABIT BP6 и DFI Hybrid P45-ION-T2A2. Модель DFI Hybrid P45-ION-T2A2 совмещает две различных платформы, которые могут работать как единое целое, так и по отдельности друг от друга.
Основная система – это LGA 775 вкупе с чипсетом Intel P45 Express, которая пригодится для любых развлечений и ресурсоемких задач; вторая система – предустановленный процессор Intel Atom 230 с частотою 1.6 ГГц в связке с графическим адаптером Nvidia GeForce 9400M, отвечающая за функции домашнего медиасервера, либо другие нетребовательные задачи в фоновом режиме.
В каждой из двух систем используется своя собственная оперативная память и подсистемы хранения данных, но системы ввода-вывода и видеовыходы у них общие. Признаться, данную идею можно было бы использовать и в современных материнских платах, но это новаторское решение дальнейшего развития так и не получило.

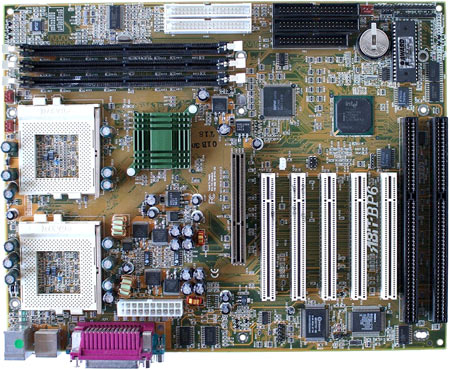

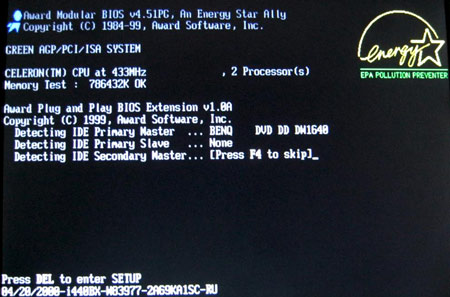

ABIT BP6 относится к более пожилому классу материнских плат и базируется на легендарном чипсете Intel 440BX. Но ее фишка не в этом – она прославилась благодаря возможности работы двух Intel Celeron PPGA в исполнении Socket 370. Как известно, работа двух современных ЦП Celeron в SMP режиме невозможна в принципе, однако в первых ядрах Celeron такая лазейка была, и ABIT этим воспользовалась.
