Ретроклокинг: основные тенденции «материностроения» или еще раз о нестандартном подходе (страница 4)
реклама

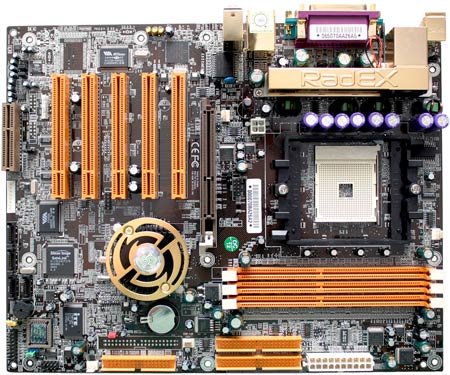

Мы остановимся на Chaintech Zenith ZNF3-150, модели на базе набора системной логики Nvidia nForce3 150 для процессоров AMD Athlon 64 в исполнении Socket 754.
реклама
Помимо яркой упаковки, мы видим позолоченные разъемы на задней панели и такой же чипсетный радиатор. Оверклокерские оранжевые PCI слоты и разъемы для оперативной памяти аналогичного цвета очень хорошо сочетаются с темно-коричневой PCB.
В «золотом» стиле оформлен и фирменный кожух стабилизатора питания платы, который выполнен по четырехфазной системе (большая часть аналогичных плат того времени использовала трехфазную систему). Данная система носит фирменное название RadEX и обеспечивает активное охлаждение с использованием 20 мм вентилятора, выдувающего горячий воздух наружу. Система BIOS содержит достаточное количество основных настроек, призванных помочь оверклокеру с разгоном процессора.
Не обделил производитель плату и всяческими дополнительными контроллерами. Дисковую подсистему дополняет контроллер Silicon Image SiI3114, FireWire использует чип VIA VT6306, сетевой гигабитный контроллер представлен Broadcom BCM5788, дополнительный четырехпортовый USB контроллер базируется на VIA VT6202, и ко всему прочему применен хороший восьмиканальный (7.1) аудиоконтроллер VIA Envy24PT. Надо отдать должное, модель получилась очень функциональной и не обделенной дизайнерскими изысками.

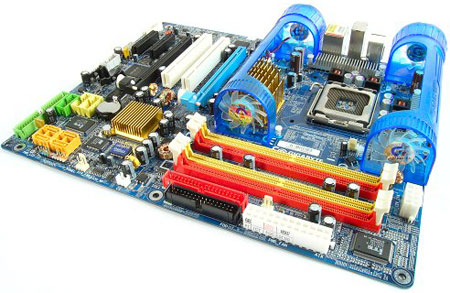

Но самой турбореактивной выхлопной системой может похвастать только одна модель – Gigabyte G1975X на базе чипсета Intel 975X для процессоров Intel в конструктиве LGA 775. Взгляните сами:
реклама

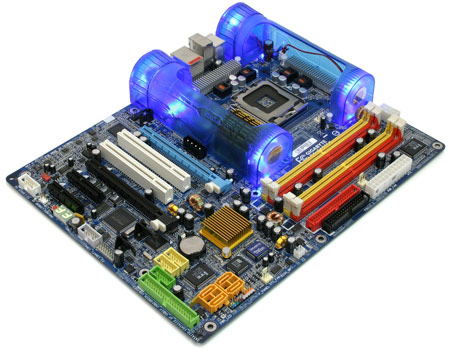

Система охлаждения носит название Turbojet. Четыре 40-миллиметровых вентилятора, находящихся на концах «аэродинамических труб», призваны вынести все тепло за пределы корпуса ПК. Видимо, инженерам пришлась по духу авиационная тематика.
Единственный минус такой турбореактивной системы – шум. И те, кто был готов пожертвовать тишиной ради комфорта, выбирали Gigabyte G1-Turbo, а это, судя по всему, были экстремальные оверклокеры и хардкордные геймеры.
Впрочем, какими только словами и эпитетами производители не наделяли свои лучшие модели материнских плат: Ultra, Super, Extreme, Plus и так далее. Отчасти эти слова были частью маркетинговой политики, отчасти – нет. Ниже продемонстрируем пару таких примеров.
Soyo KT333 Dragon Ultra Platinum Edition – именно такое название носит системная плата тайваньского производителя Soyo на базе чипсета VIA KT333 для процессоров AMD Athlon XP. Что же скрывается за столь длинным и пафосным названием?
Серия Dragon символизирует самые технологичные решения данного производителя. Ultra Platinum – говорит об оснащении и комплекте поставки. Как видно на снимке, плата оснащена рядом дополнительных контроллеров. В качестве RAID контроллера используется HighPoint HPT372, за USB 2.0 отвечает VIA VT6202, за звук в формате 5.1 – C-Media CMI8738, за встроенный сетевой контроллер – Realtek RTL8100B.
Помимо всего прочего, на плате предусмотрен графический порт AGP Pro с дополнительным разъемом питания Molex, выносная 5.25 панель Sigma Box со слотом для чтения карт памяти и двумя USB портами, выносная планка на заднюю панель компьютера с аудиовыходами и разъемами SPDIF типов TosLink и Coaxial, три IDE разъема и другие мелочи.
Обычные системные платы того времени и близко не могли похвастать таким разнообразием поставки и дополнительными функциями. Вдобавок ко всему – необычный платиновый цвет PCB и необычная цветовая гамма слотов и разъемов. Что касается производительности, то, несмотря на все украшательства и функциональность, до изделий ABIT, EPOX и ASUS плата Dragon не дотягивала, но как основа для создания ретро-ПК в паре с видеокартой 3DFX Voodoo5500 она и сейчас подходит идеально.
реклама

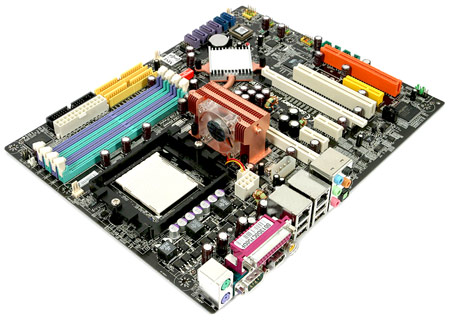

После платиновых драконов перейдем к бриллиантам или MSI K8N Diamond Plus на базе чипсета Nvidia nForce4 SLI X16. Мне, конечно, сложно размышлять о наличии драгоценных камней и таких же металлов, но эта модель известна не только именем.
Центр материнской платы украшает медный радиатор на тепловой трубке, который закрывает северный мост чипсета. Также видны два полноценных PCI Express x16 графических слота, шесть разъемов SATA II и два IDE, что суммарно позволяет подключить десять накопителей. Кроме того, на печатной плате размещено два гигабитных сетевых контроллера, три порта Firewire и десять портов USB 2.0.
