Об интересном

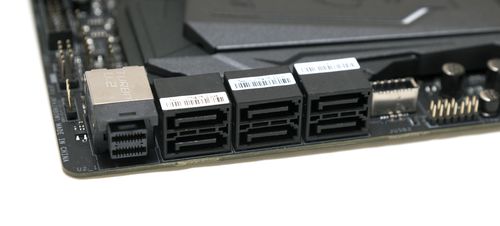

Появился и быстро был забыт! Именно так можно было бы выразиться по поводу разъема U.2. Все же большее распространение получают устройства М.2 благодаря не меньшей заслуге ноутбуков. В таком формате есть и SSD, и Wi-Fi карты. Скоро к ним примкнут тюнеры и еще кое-какая периферия. А U.2 так и уйдет в небытие, как это случилось с разъемами SATA-Express.

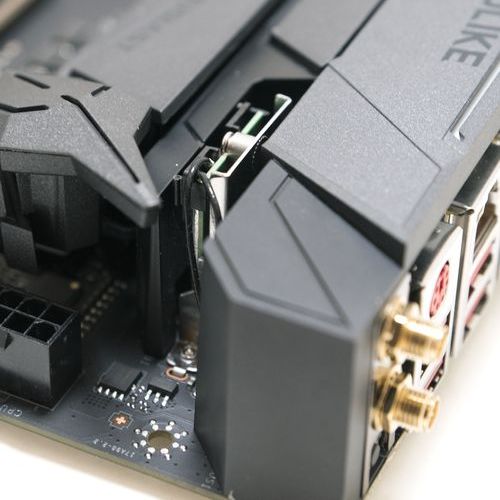

Wi-Fi адаптер MSI уместила в небольшом пространстве между задней панелью и кожухом системы охлаждения подсистемы питания. Он подключается к четвертому слоту М.2 и поддерживает стандарт АС.
реклама

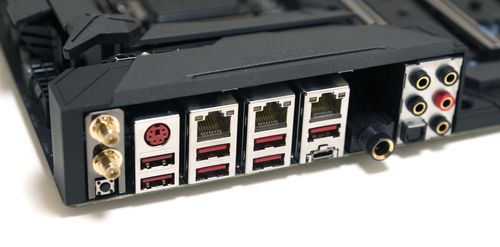

Задняя панель выглядит убедительно и одновременно странно. Пугает набор портов, он точно нестандартный. Целых три сетевых адаптера, не забудьте про четвертый – Wi-Fi.
Кабельные интерфейсы позволяют резервировать, удваивать и даже утраивать пропускную способность. Увы, третий контроллер завязан еще на несколько устройств и слот PCIe, идущий от PCH, поэтому в некоторых комбинациях может быть автоматически отключен.
Плата полностью лишена видеовыходов, резюме MSI – это игровое решение для разгона, где «встройка» не нужна. Толстый аудиовыход под наушники с усилителем. Кстати о звуковом тракте…

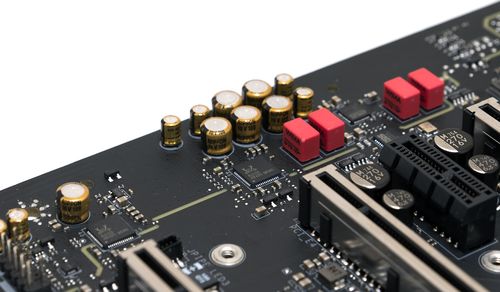

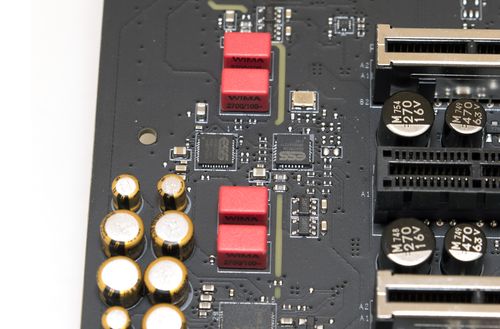

Компания MSI буквально нашпиговала его микросхемами.
Каналы полностью разделены на левый и правый со своим аудиокодеком и усилителем.
реклама

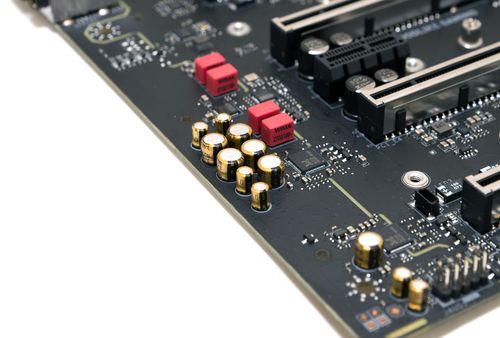

Используются модные конденсаторы…
… и пара ESS E9018. В теории все это должно обеспечить приличный звук, на практике звучание достойное с одним «но»! Я давно избавился от наушников с разъемом jack. Так уж сложилось, но USB-«уши» удобнее, хоть и не дают идеального звучания.
И после установки всех драйверов и выключения всех «улучшайзеров» удалось насладиться классическими композициями Guns N’ Roses и AC/DC на наушниках AKG. А после, возвращаясь к удобным Corsair H1500, поймал глюк в полном смысле этого слова.

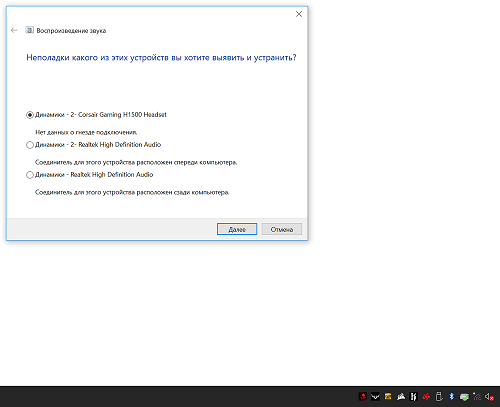

Службы аудио внезапно прекратили свою работу, и ни ручная чистка драйверов и перезапуск их, ни откат системы не возвратил звучание в наушники. Связываю это с сыростью драйверов именно под связку ESS+ALC1220 X2. Потому как сами наушники спокойно включились на ноутбуке. Вот вам и неприятный сюрприз…Откат в точку восстановления без драйверов Realtek воскресил все аудиослужбы Windows.
RGB подсветка

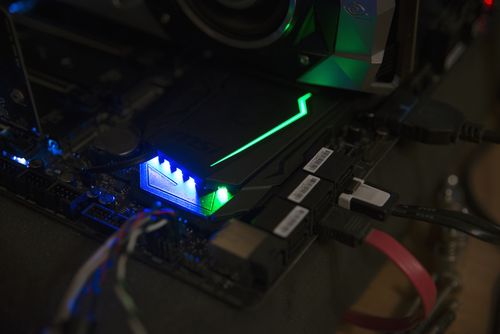

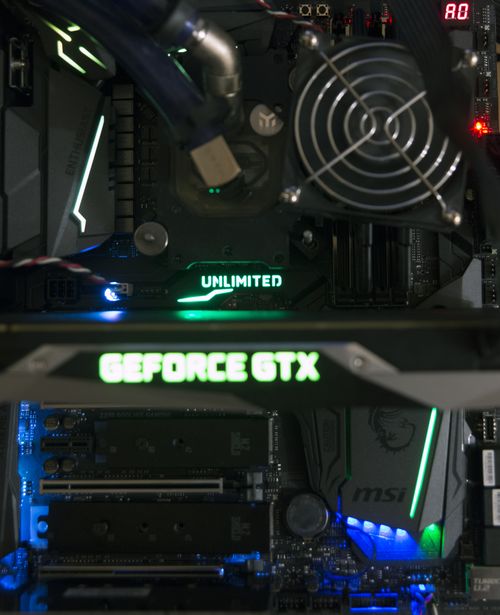

Теперь уже вряд ли кого-нибудь можно удивить подсветкой на материнской плате, скорее я бы сказал, что это стало основной фишкой. Чем больше режимов и светодиодов, тем лучше.

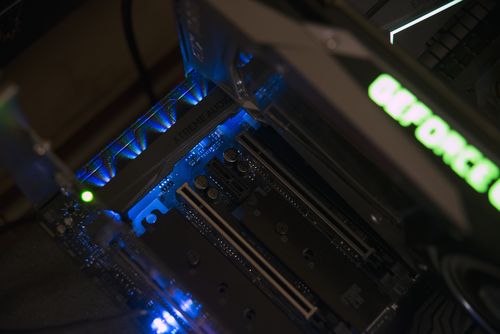

MSI поступила мудро, поставив на плату два десятка независимо конфигурируемых светодиодов RGB. Настраиваются они в специальной программе. Их можно как объединить в группы, так и задать индивидуальные режимы. Но в базовом исполнении светомузыка достаточно тусклая и ненавязчивая, это хорошее решение. В корпусе плата не будет казаться прожектором.
Пугает другое, тип подключения у производителей лент не стандартизирован. Сейчас в продаже присутствуют несколько разновидностей лент. Первый простой, подключается по каналам +12, R/G/B, и является 4 четырехконтактным. Второй тип – схож с первым, но питающее напряжение +5 В. Еще один тип – трехконтактный, RGB с адресуемым свечением, тоже подключается к +5 В. Так вот с последним типом модель MSI несовместима (можно подпалить оборудование, ошибившись с подключением).
реклама
USB Xpander
В комплекте поставляется специальная плата для увеличения и без того приличного количества портов USB. Она построена на заимствованном контроллере, который добавляет еще четыре разъема USB 2.0.

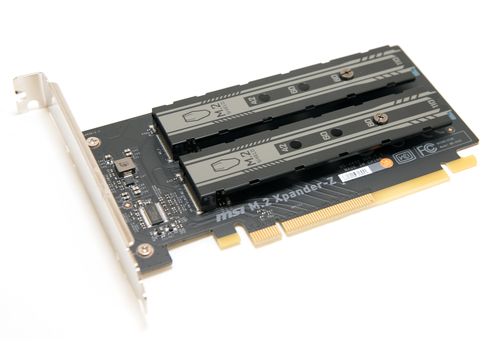

M.2 Xpander-Z
У платформы Intel Z370 есть одна особенность – это ограниченное количество линий PCI-e у процессора. Поэтому инженеры MSI решили добавить еще одну плату-расширитель.
Будучи оснащенной интерфейсом PCI-e 8x она делит пополам линии на пару разъемов М.2. Получается тандем 4х + 4х, без возможности создания аппаратного RAID.
Конечно, мы не упустили возможность проверить быстродействие платы PCI-e с быстрым твердотельным накопителем Samsung 960 Evo. К счастью, его производительность никоим образом не изменилась от типа подключения. Слева быстрый прогон линейной скорости с подключением PCIe 8x к процессору, справа – PCIe 4x через PCH. Различия легко укладываются в погрешность измерения.

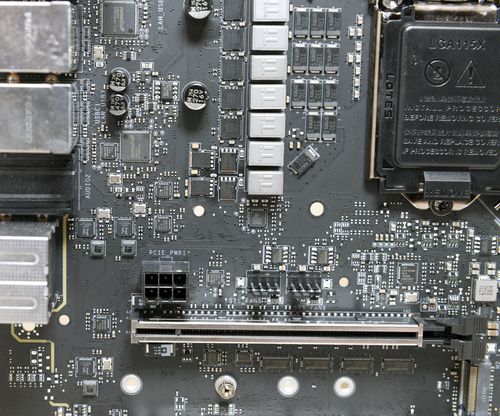

Для прожорливых или несбалансированных видеокарт, у которых идет чрезмерное потребление электричества через разъем PCI-e, предусмотрено дополнительное питание, проходящее через материнскую плату и привычный разъем блока питания.
