Обзор и тестирование материнской платы ASUS Prime Z370-A (страница 2)

О дизайне PCB

500x586  95 KB. Big one: 2500x2931  2571 KB

Обычно ASUS использует несколько фабричных дизайнов печатной платы для нескольких вариаций. PRIME Z370-A – не исключение. На его основе выпускается сразу три модели. Конечно, не стоит ждать от платы премиальных бонусов, тут все обыденно и прогнозируемо, правда, несколько приятных моментов нельзя не отметить.

реклама

500x358  36 KB

Кнопка MemOK! задействуется в случае невозможности силами материнской платы стартовать с модулями памяти, либо, когда настройки таймингов не подходят для успешного прохождения POST. Увидели, что плата стопорится на Dram Led – зажмите MemOK! до того момента, пока плата не сбросит нестабильные настройки для памяти.

500x355  36 KB

Рядом расположена кнопка включения, что нехарактерно для данного класса материнок. Кнопка без подсветки.

500x288  40 KB
анонсы и реклама

Быстро оценить проблему при старте помогут светодиодные индикаторы процессора, памяти, видеокарты. Желтый светодиод загорается в последнюю очередь, когда плата переходит в режим загрузки системы.

500x386  68 KB. Big one: 2500x1929  1483 KB

Система питания состоит из 10 фаз. ASP1400BT управляет всеми по схеме драйверов-удвоителей. На процессор подается питание с 4 фаз, которые после драйверов превращаются в 8 фаз. Еще пара фаз питается от того же шим-контроллера и снабжает графическое ядро при его наличии. Схема питания соответствует стандартной рекомендации Intel.

Об интересном

500x334  25 KB. Big one: 2500x1668  477 KB

реклама

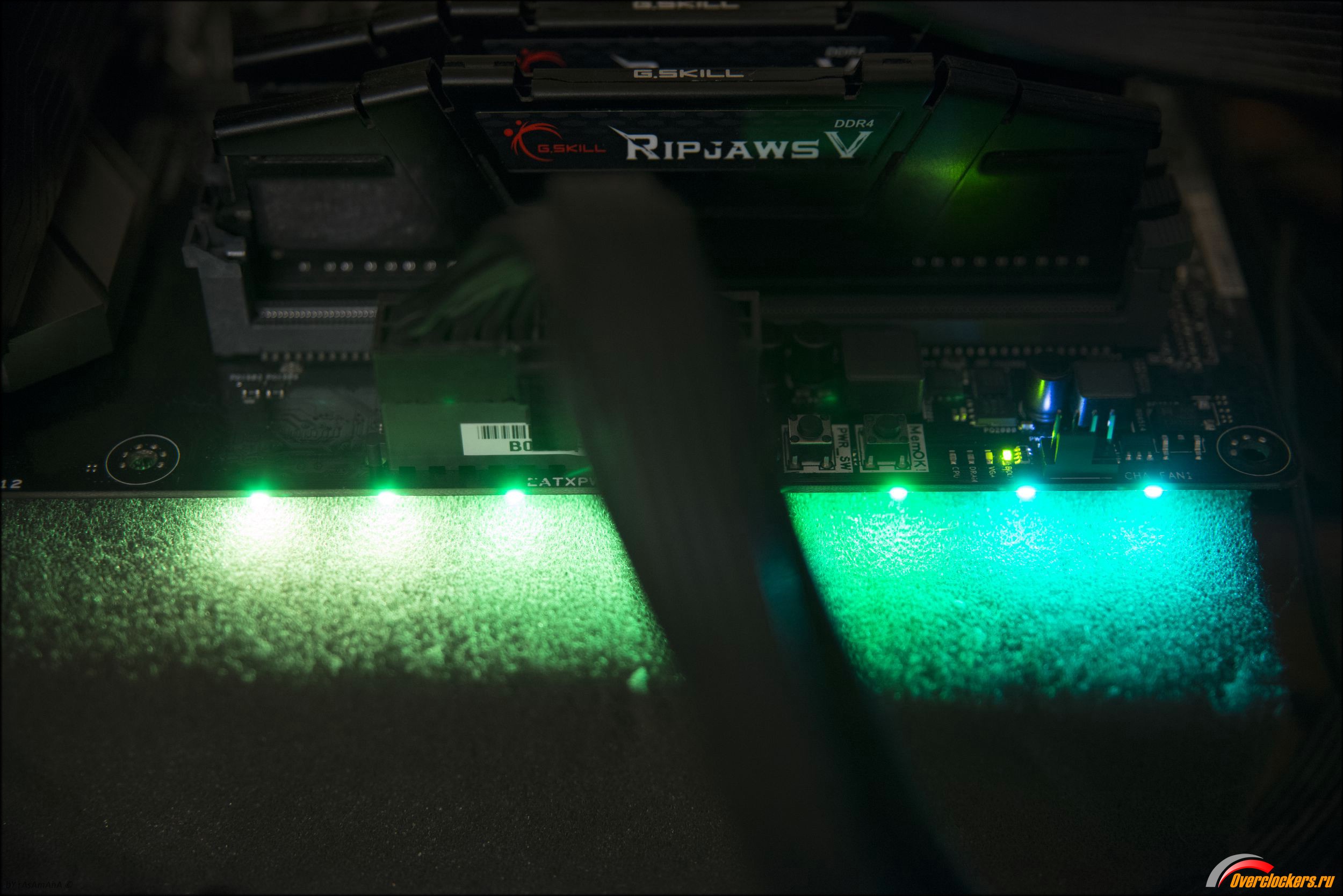

На PRIME Z370-A стоят RGB светодиоды, и они сосредоточены в одном месте: с правого торца рядом с разъемом питания ATX. Режимы работы и настройки привычные для продукции ASUS. К сожалению разделить их нельзя, к тому же многие не знают как их потушить когда система выключена. Дам небольшой совет.

500x97  21 KB

Заходите в BIOS – Advanced – APM Configuration и включаете ErP Ready в положение S4+S5.

На плате есть разъем для подключения внешней помпы, рассчитанный до 2А. Управляется он как из BIOS, так и из фирменного ПО. К сожалению, привязать управление к какому-нибудь датчику нельзя, он автоматически считывает температуру с процессора.

500x345  49 KB

1 разъем для светодиодных лент – неуправляемые, в том смысле, что в последнее время производители развели 2 типа: первый для обыкновенных лент с +12В, второй для +5 и адресно-управляемых лент. Любые ленты приобретаются отдельно. Удлинителей в комплекте нет.

500x294  30 KB. Big one: 2500x1469  337 KB

Задняя панель выглядит пустоватой. Не хватает привычной технологии обновления и сброса BIOS от ASUS. Первый придется обновлять на уже запущенной системе, а сброс – по-старинке, перемычкой.

Система охлаждения

500x586  83 KB. Big one: 2500x2930  1690 KB

Основной нагрев происходит в области VRM, сбоку от разъема процессора. Там сосредоточены фазы питания. Верхний радиатор менее нагружен, и разница температур составляет от 10 до 15С.

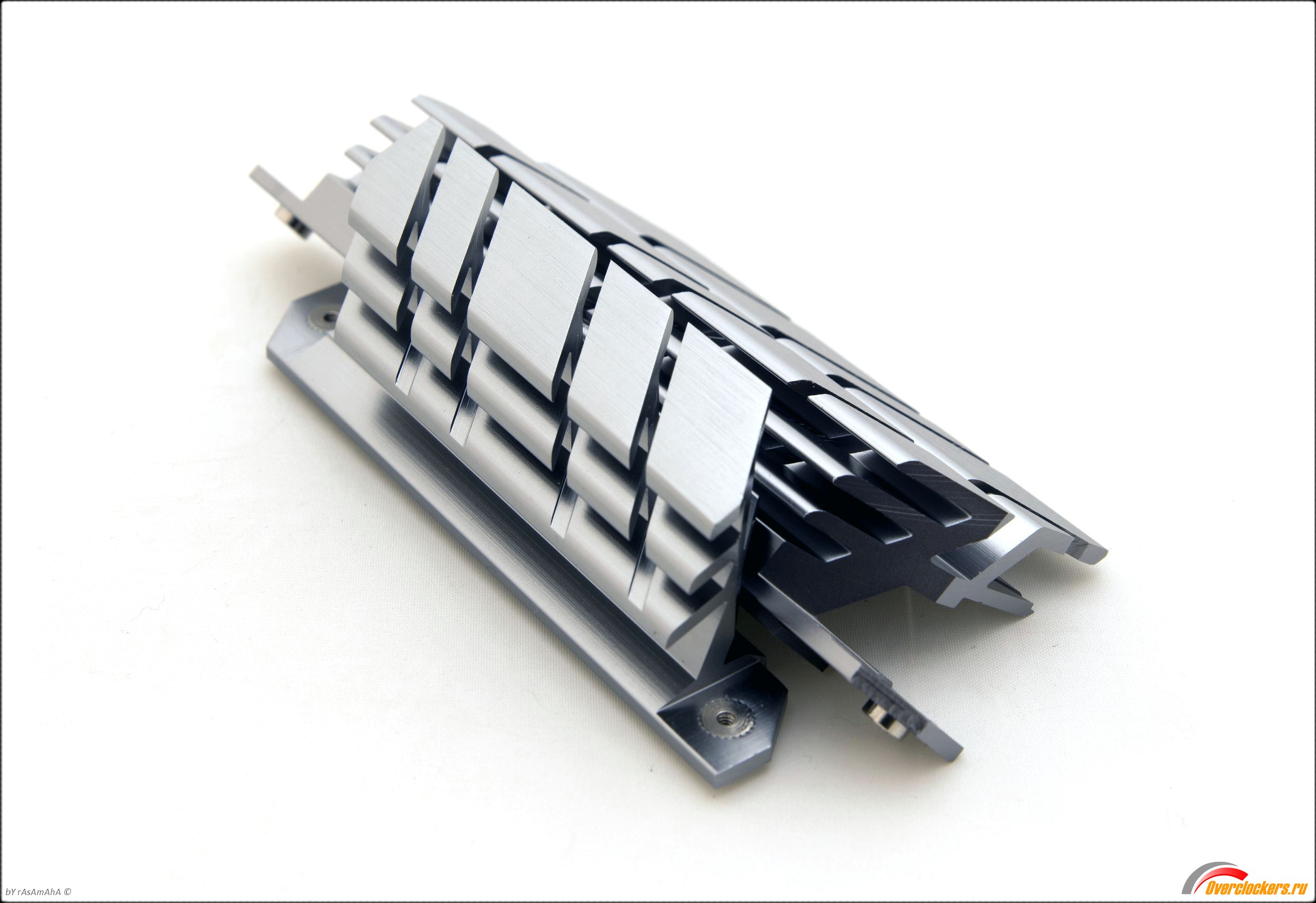

500x343  21 KB. Big one: 2500x1715  349 KB

500x343  14 KB. Big one: 2500x1715  233 KB

Оба радиатора работают независимо друг от друга. Никаких соединений из тепловых трубок не предусмотрено. По качеству контакта все в порядке, подложены термопрокладки и радиаторы закреплены винтами.

реклама



500x270  17 KB. Big one: 2500x1350  249 KB

PCH охлаждается вместе с SSD. Верхний SSD с интерфейсом PCIe теоретически должен охлаждаться воздухом от куллера. Нижний, общим радиатором с PCH через термопрокладку. Есть один нюанс. Чтобы установить SSD придется вытаскивать видеокарту, т.к. один из винтов расположен аккуратно под ней.
