Обзор и тестирование материнской платы ASUS ROG Maximus IX Apex (страница 3)
реклама

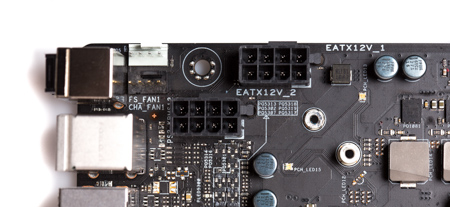

Питание процессора обеспечивается с помощью пары 8pin разъемов, как раз для экстремального разгона камня, а для домашнего хватит и одного подключенного разъема питания CPU.
Разъем 24pin установлен стандартно, не наклонен под 90 градусов как у Extreme, так как тут подобная фишка не нужна. Причина проста - не практично.

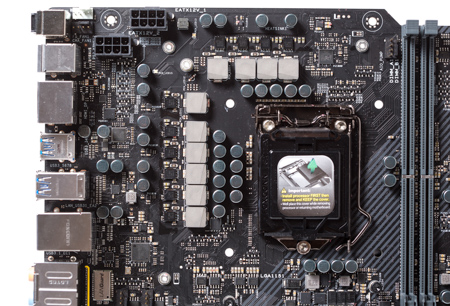

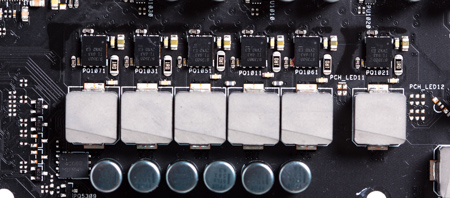

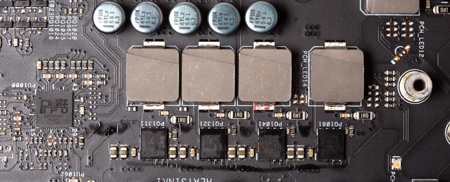

Теперь о системе питания, она выполнена по схеме 10 + 2 под управлением контролера DIGI+ VRM ASP1405I, так же, как и во всех платах семейства ROG тут используется твердотельные японские ультранадежные конденсаторы и дроссели MicroFine, ну и высокоэффективные драйвера IR3535M и транзисторы NexFET TI 87350D. По сути, все так же как у старшей платы.
реклама
реклама

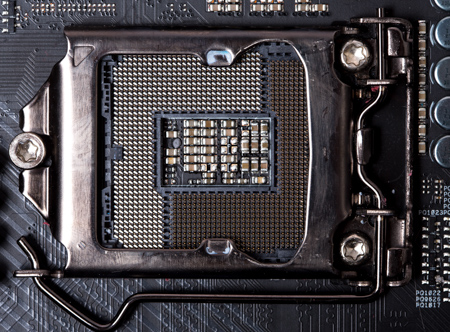

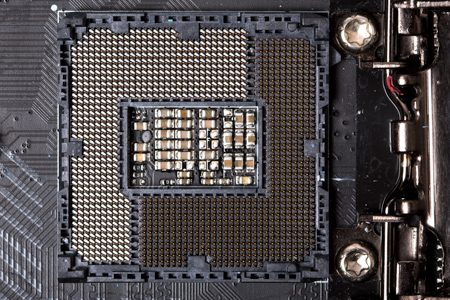

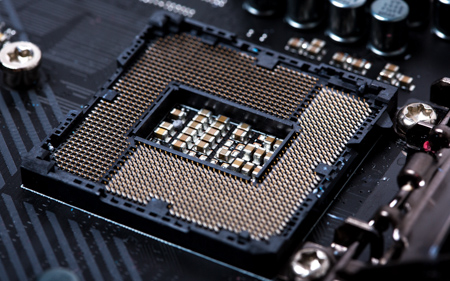

Разъем для процессоров LGA1151, поддерживаются камни 7го и 6го поколения 7th/6th - Core i7/Core i5/Core i3/Pentium/Celeron. Есть еще точная информация о том, что новые шестиядерники intel core i7 8700k/8700 будут использовать такой же разъем LGA1151, но вот запустится ли Coffee Lake с чипсетом Z270, пока вопрос.

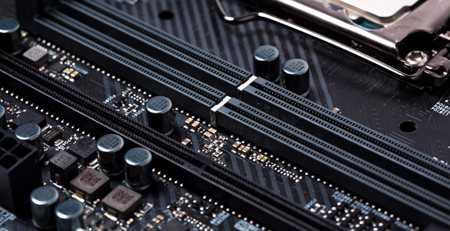

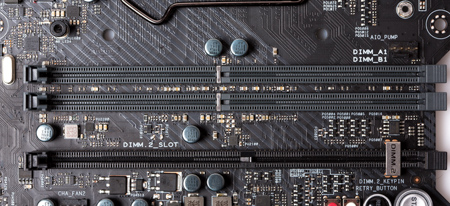

Всего два слота для памяти DDR4 SODIMM позволяют суммарно поставить 32GB оперативной памяти, работающих в двухканальном режиме.
Есть поддержка Extreme Memory Profile (XMP) и режимы работы: 4266 (OC), 4133 (OC), 4000 (OC), 3866 (OC), 3800 (OC), 3733 (OC), 3600 (OC), 3500 (OC), 3466 (OC), 3400 (OC), 3333 (OC), 3300 (OC), 3200 (OC), 3000 (OC), 2800 (OC), 2666 (OC), 2400 (OC), 2133 МГц.
Оба слота памяти унаследовали металлический разделитель SafeDIMM, который, как заявляет производитель, более долговечен, чем у традиционных слотов DIMM.

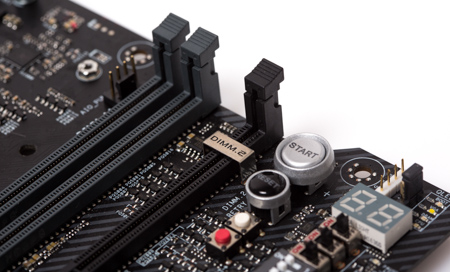

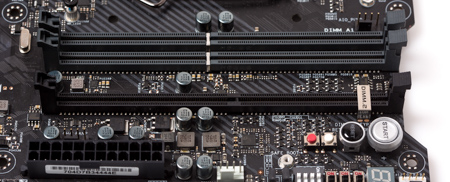

Рядом с парой слотов для оперативной памяти есть разъем DIMM.2. Очень полезная штука.
реклама

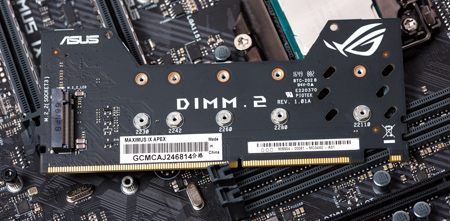

В этот разъем устанавливается специальная плата, которая размещает на себе пару посадочных мест для накопителей M.2 размером 2242/2260/2280/22110. Один из разъемов M.2 Socket 3 поддерживает накопители M.2, как SATA, так и PCIE 3.0 4x. Второй разъем поддерживает накопители M.2 только PCIE 3.0 4x.
К этой плате мы еще вернемся, а пока продолжим дальше разбираться с материнской платой.

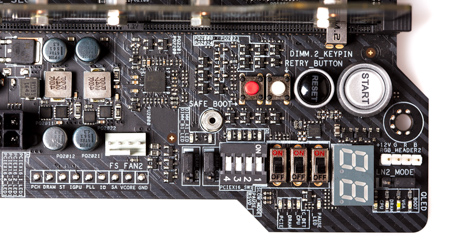

Начнем с правого верхнего угла. Здесь находится:
- Кнопка включения и выключения;
- Светодиодные индикаторы 4х QLED, отображающие этапы запуска системы;
- Индикатор пост-кодов;
- Очень полезный в разгоне переключатель «LN2 Mode» с активацией которого можно преодолеть Cold-bug во время старта;
- Есть еще переключатель «RSVD», помогающий запустить систему при очень низких температурах;
- Полезный при разгоне переключатель «Slow Mode», принудительно переводящий множитель CPU на 8x;
- Добавили переключатель «Pause», он переводит работу системы охлаждения в постоянный режим работы;
- Переключатели, контролирующие вкл/выкл индивидуально каждого слота PCI Express x16;
- Появилась пара перемычек, позволяющих на аппаратном уровне вкл/выкл слоты DIMM;
- Кнопка «Retry», служащая более мощным аналогом кнопки перезагрузка, только сильнее, она должна срабатывать в любых ситуациях;
- Еще одна полезная кнопка для загрузки «Safe Boot», перезагрузка системы сразу в «безопасном» режиме;
- Контактная площадка с выходом для контроля напряжений;
Очень много новых штук для оверкоркеров и также есть полезные вещи для любителей открытых стендов и модных нынче открытых корпусов. Также тут можно найти разъем для 4pin вентилятора FS_FAN2 и чуть выше него разместился цифровой контроллер Digi+ ASP1103 и две фазы питания оперативной памяти.
