Обзор и тестирование материнской платы ASUS ROG Maximus IX Apex (страница 4)
реклама

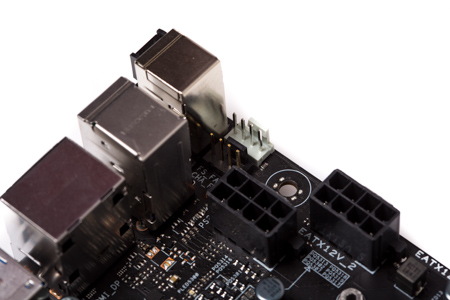

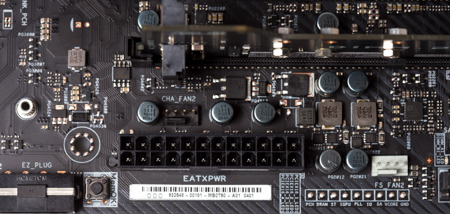

Чуть ниже идет разъем питания 24pin, над ним разъем для подключения 4pin вентилятора CHA_FAN2. Немного отдаленно от остальных оверклокерских инструментов разместилась очень полезная в разгоне памяти кнопка MemOk, сбрасывающая настройки памяти к стоковым значениям.

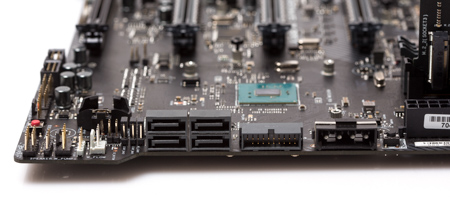

Еще ниже по краю платы под наклоном на 90 градусов, расположились 4 порта SATA 6Gb/s, такое малое количество обусловлено тем, что инженеры ASUS ROG хотели разгрузить Apex от лишних контролеров, оставив только то, что есть на чипсете. Это затронуло USB 3.0 всего один внутренний выход на материнской плате (+6шт на задней панели).
Еще тут есть выход для подключения обычного MOLEX, это EZ-Plug служит для подачи дополнительного питания на разъемы PCIe 16x. Кстати некоторые материнские платы имели 2 разъема и второй EZ-Plug подавал дополнительное питание на разъемы оперативной памяти.
реклама

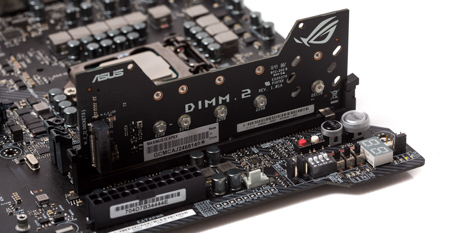

Немного отстранимся от края материнской платы и вернемся к дисковой системе. Конкретно к паре разъемов M.2 Socket 3, расположенных на плате DIMM.2. Дополнительно к 4 SATA III можно подключить пару М.2 накопителя один из них может работать с SATA или PCIe М.2 накопителями, второй только PCIe (более подробно об этом изложено выше).

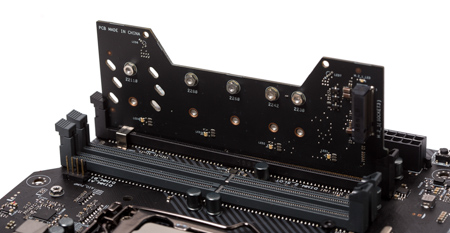

Инженеры ASUS неплохо разгрузили место на материнской плате, сделав слот DIMM.2, плюс это несет куда больший практический характер, чем просто разгрузка PCB. Благодаря новому положению накопители будут лучше охлаждаться, ведь они не спрятаны где-то между PCIe слотами и не задыхаются от собственного жара там. В данном случае у них куда больше шансов получить отвод тепла от потоков воздуха в корпусе, от вентиляторов на верхней стенке или процессорной СО. Плюс плата DIMM.2 несет на себе термодатчики.
Пожалуй, дополню тем, что на плате DIMM.2 есть еще RGB подсветка. И присутствует поддержка Raid 0, 1, 5, 10/Intel® Smart Response Technology/Intel® Rapid Storage Technology supports/Intel Optane Memory Ready.

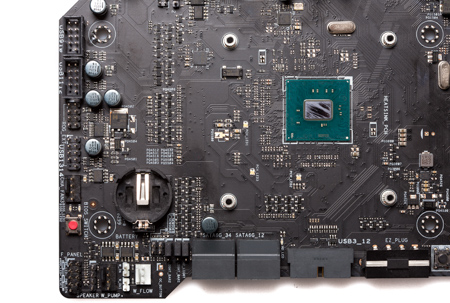

В сравнении со старшей платой нижний правый угол максимально разгружен от всего лишнего. Хотя если говорить о функциональной составляющей, то она скорее урезана, чем вырезана.

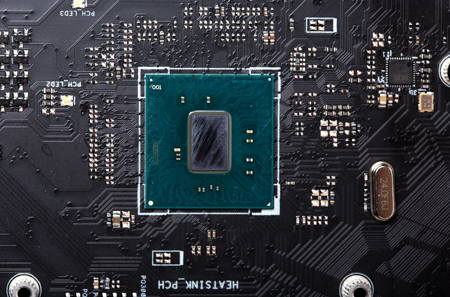

Сам чипсет Intel Z270.
реклама

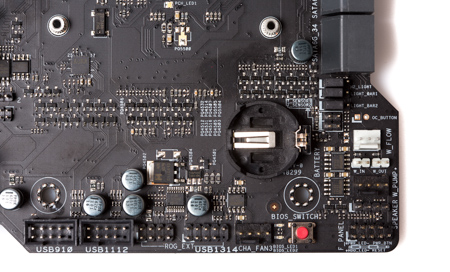

А вот теперь к интересному, по нижнему правому краю расположилась пара внутренних USB 2.0. И это хорошо, ведь есть много контролеров для оверклокеров и водянщиков, которые работают от морально старого USB 2.0, признаюсь, мне одного внутреннего USB 2.0 на ASUS Rampage V Extreme было мало. Рядом есть ROG_EXT, эта связка + еще одного USB 2.0 и специальной гребенки, служит он для подключения оверклокерского инструмента ASUS OC Panel.
Далее можно увидеть разъем для 4pin вентилятора CHA_FAN3 и кнопку «BIOS_SWITCH» для переключения между BIOS. Кстати сами микросхемы BIOS расположились чуть выше. Ну и в самом углу находится гребенка для подключения кнопок и индикаторов передней панели корпуса.

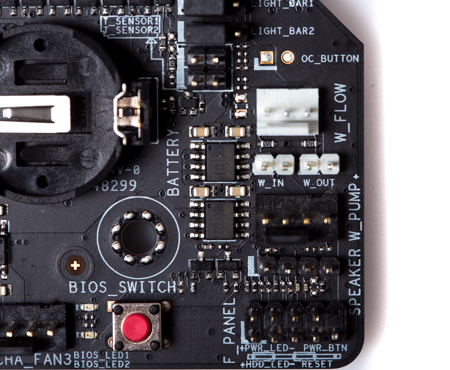

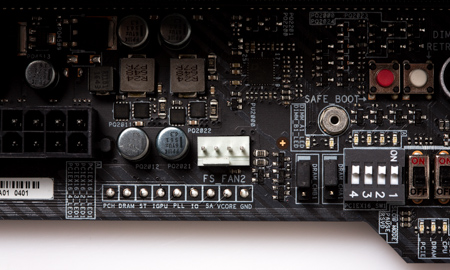

Меня очень радует наличие плюшек для СЖО, хоть и в урезанном виде по сравнению с Maximus IX Extreme. Можно подключить датчик потока, пару температурных датчиков и помпу с ШИМ в 4 pin разъем.

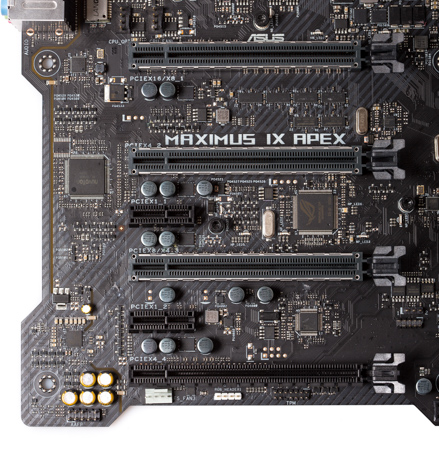

Внизу под PCIe есть гребенка TPM, разъем 4pin FS_FAN3 и выход для подключения RGB ленты. А теперь о самих PCIe, визуально Apex несет на себе 4шт PCIe 3.0 x16 из них три верхних укрепленные, они-то и служат для объединения графических связок (режимы x16 + х0 + х0, или x8 + x8 + х0). А вот нижний 4й это PCIe x4, выполнен в виде PCIe x16, он-то как раз и висит на чипсете вместе с парой PCIe x1.

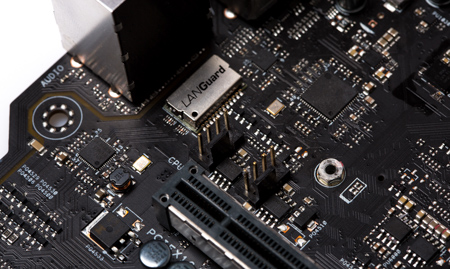

По правому краю проходит линия светодиодной подсветки и аудиосистема SupremeFX с поддержкой 7,1. Она не сильно отличается от той, что используется на IX Extreme. Помимо современного кодека SupremeFX S1220, в ее состав входит цифро-аналоговый преобразователь ESS® Sabre Hi-Fi. Для начального игрового звучания более чем достаточно, к тому же, это оврклокерская плата.
В плане организации системы охлаждения инженеры ASUS постарались
Все расположено удобно, и все c ШИМ.

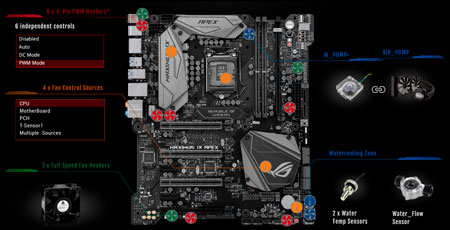

Две помпы, датчики для СЖО. Три вентилятора c активацией FULL SPEED, нужной в оверклокинге. И еще 6 обычных 4 pin коннектора.
