Обзор и тестирование материнской платы ASUS ROG Maximus IX Apex (страница 2)

Внешний вид и особенности строения

Если не так давно мы смотрели на девятый Extreme, который по сравнению с Apex был «Z270 + максимальное количество бонусов», то тут все иначе. Ведь по сути Apex это голый Z270, хотя полностью «голой» плату не назвать. Будем разбираться, что же тут такого сделали инженеры ASUS.

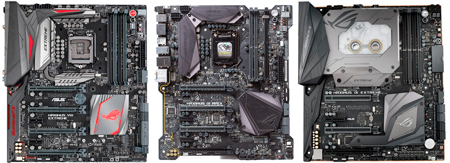

Начнем с наглядного сравнения с предыдущим оверклокерским инструментом Maximus VIII Extreme, а справа от главного героя добавим Maximus IX Extreme. Я бы не сказал, что текстолит Apex прям пустеет и по нему летит перекати поле, нет, компоновка так же довольно плотная, хотя при более детальном рассмотрении и сравнении становится понятно, что убрали и что вместо этого добавили.

• Перенос слотов m.2 с основной платы на дочернюю, путем добавления слота DIMM.2
• Стало чуть больше оверклокерских инструментов в правом верхнем углу.
• Обрезали на два и приблизили на 5мм к процессорному разъему слоты памяти DDR4.
• Оставили всего четыре SATA 3 разъема
• И процессор питают теперь два 8 пиновых разъема.

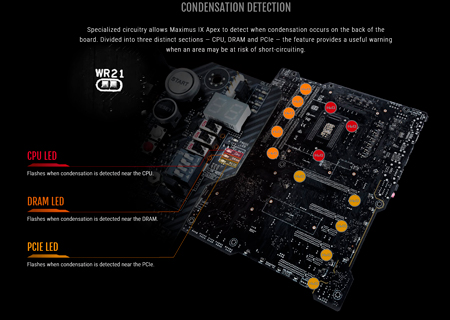

Это если говорить о том, что бросается в глаза сразу, есть такая чисто оверская фишка, как датчики влажности. При экстремальном разгоне конденсат обычное дело и после сушки феном иногда бывает так, что оверклокер не досушил плату, а тут есть датчики, которые об этом скажут.

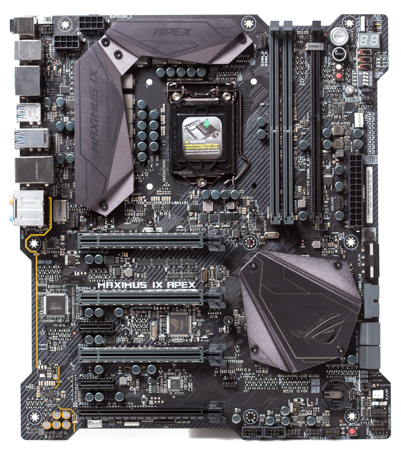

Теперь уже подробно о самой матери, остальные особенности разберем в процессе. Форм-фактор материнской платы Extended-ATX, правда, с небольшими вырезами по краям под «Х» смотрится круто, но по факту это не дает ничего, кроме эстетического компонента. Размер PCB 30.5 x 27.2 см, компоновку элементов на ней можно назвать плотной, хотя в отличие от Extreme найти свободное место на ней можно.

Нельзя опустить и придется сделать небольшое повторение про основное отличие логики intel Z270 от Z170. Отличаются они увеличенным на 4 количеством линий HSIO c 26 до 30. Это нужно для того, чтобы выделить еще четыре линии PCI-e Gen 3 и добавить еще один слот M.2, плюс поддержка технологии Intel Optane.

С обратной стороны нет ничего примечательного, не считая светодиодов по краям, но это уже больше для моддига и любителей трех букв RGB.

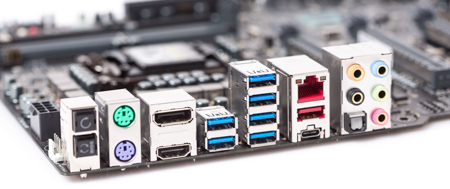

Задняя панель внешних выходов несет на себе:

• DisplayPort x 1;
• HDMI x 1;
• порт х LAN (RJ45) x 1;
• Пара USB 3.1 (Type-А и Type-С) x 2;
• USB 3.0 (синий) x 6;
• S/PDIF Out x 1;
• Кнопка сброса CMOS;
• Кнопка USB BIOS Flashback;
• PS/2 x2;
• Аудио разъемы с подсветкой х5.

Для читателей с помидорами, которые уже начали замахиваться, «Зачем тут PS/2 для клавиатуры и мыши». Они нужны для того, чтобы при разгоне отключить порты USB и пользоваться устройствами ввода по старинке, ведь если гнать по шине с включенными USB, стабильность ниже.

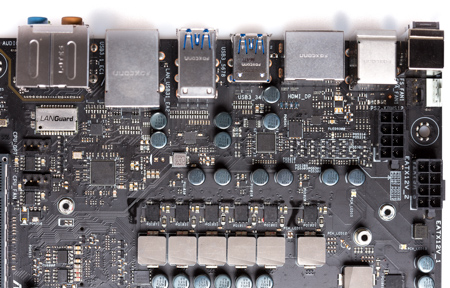

Пожалуй, только тут на плате компоновка элементов может потягаться с Extreme, но из того что можно выделить, это опять же сетевой контролер Intel I219-V с защитой LANGuard, которая спасает от статики и перепадов напряжения.

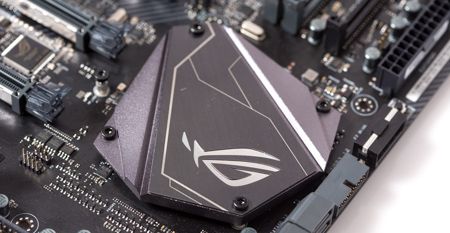

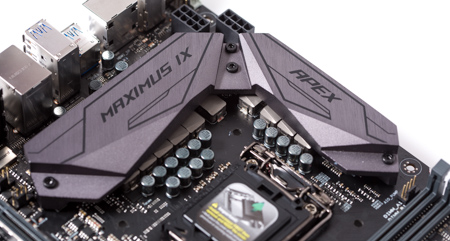

Одна из оверклокерских особенностей это быстросъемные радиаторы, в данном случае это коснулось и VRM и чипсета.

Снимаются они просто, для каждого нужно выкрутить по 4 винта, и все те, кто часто будет снимать радиаторы оценят, но это будут явно не обычные пользователи)

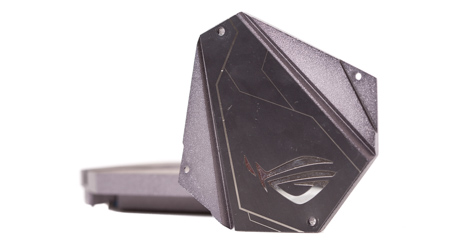

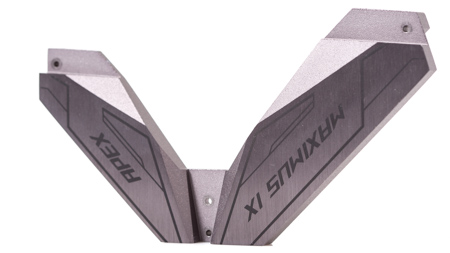

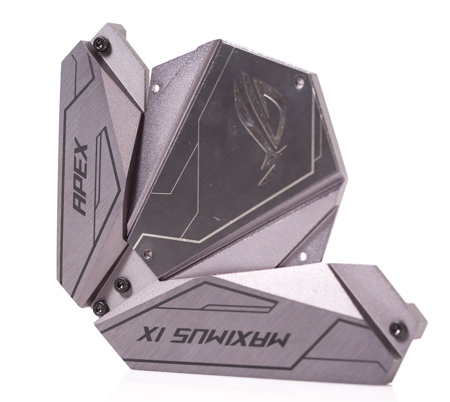

Сами же радиаторы это массивные монолитные алюминиевые болванки.

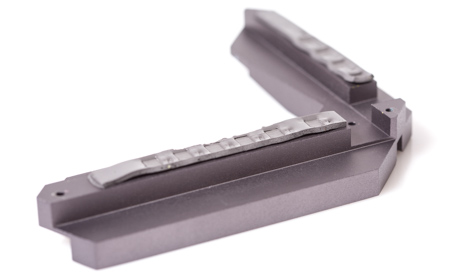

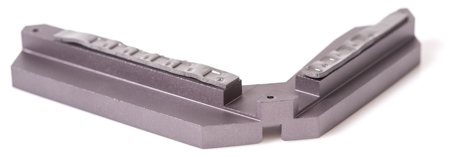

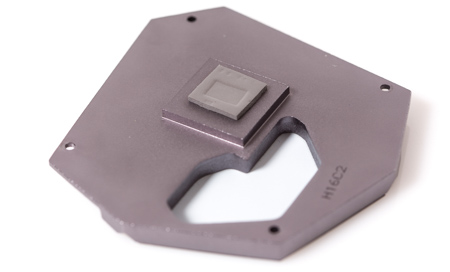

Тепло на них уходит через толстые термопрокладки.

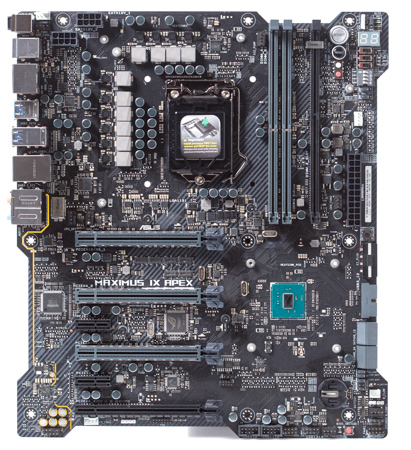

Теперь плата «голая» такая, как и должна оверклокерская плата, только не замазанная лаком, залепленная пластилином или засыпанная рисом.
