Шестой этап
Последний рывок и скоро финал.
Блок питания

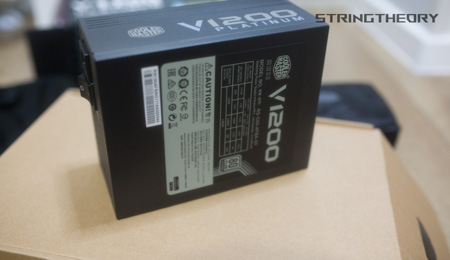

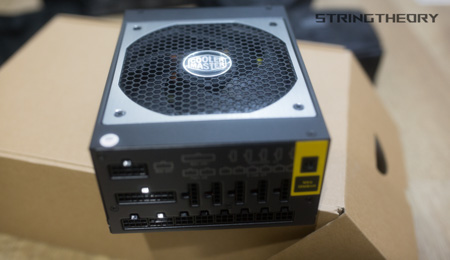

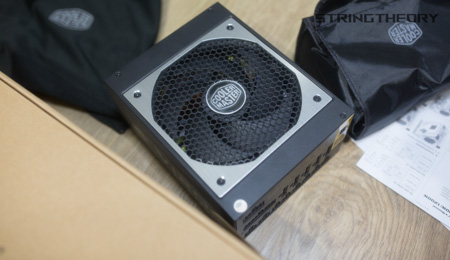

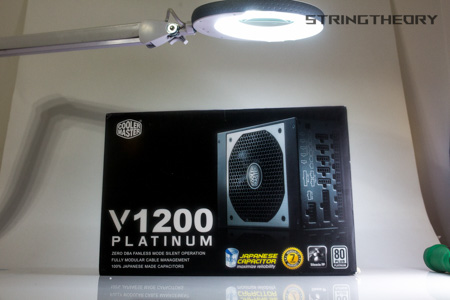

Я выбрал для проекта бывший флагман Cooler Master V1200 Platinum, в те времена, когда эти криптовалютные накрутчики не усложняли жизнь нормальным людям.
P.S Ничего личного, просто товарищи майнеры я из-за вас не могу собрать все проекты, которые хотел. И не надо винить производителей, покупать по десять видеокарт и по три блока питания – ненормально.
реклама

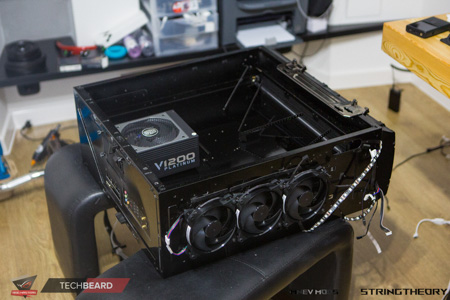

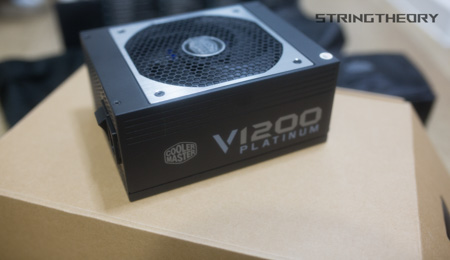

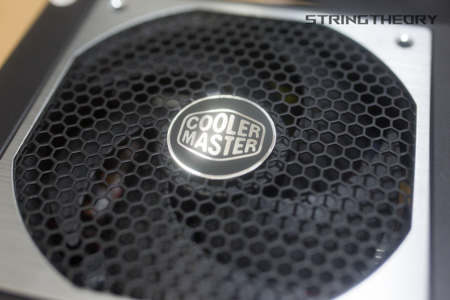

Выглядит БП добротно, внутри вентилятор с той же крыльчаткой, что и выбранные мной для проекта Master FAN PRO.
Про его характеристики и возможности говорить я не буду, на это есть обзор «Тестируем три блока питания высокой мощности: Cooler Master V1200 Platinum, Chieftec GPM-1250C и EVGA SuperNOVA 1200 P2»

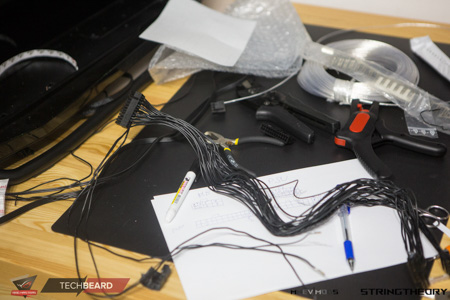

Всего за двоеных проводов в колодке 24Pin оказалось 4 шт.
реклама

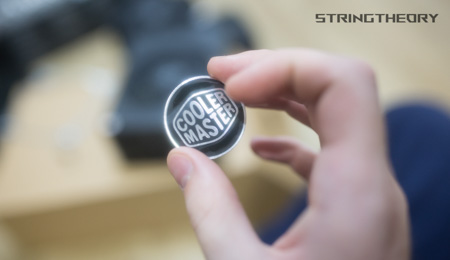

Чуть моддинга, переклеим наклейку.
Эти фотки были сделаны еще в далеком марте, когда я был левшой. И вот в таком состоянии я сделал добрую часть проекта, даже умудрился поработать дремелем.

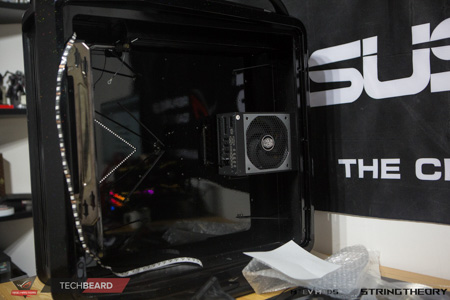

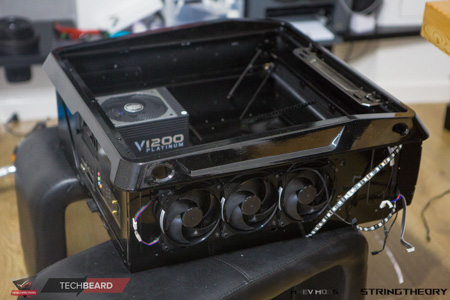

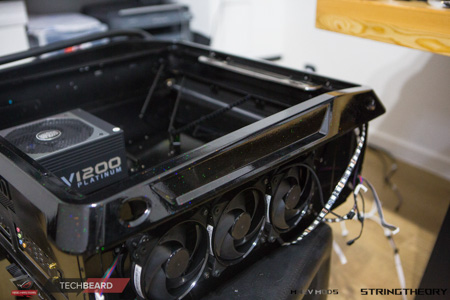

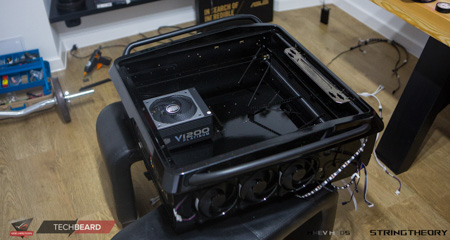

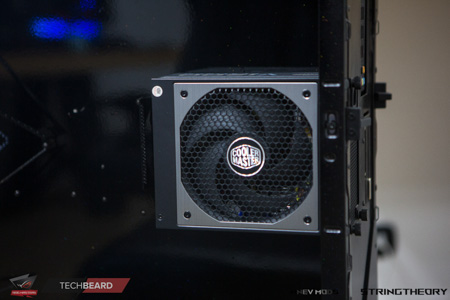

А вот свое место Cooler Master V1200 Platinum занял только почти через 2,5 месяца, мы к этому еще вернемся.
Обшивка
Контур собран, все на своих местах, добиваем подсветку и ставим обшивку.
реклама

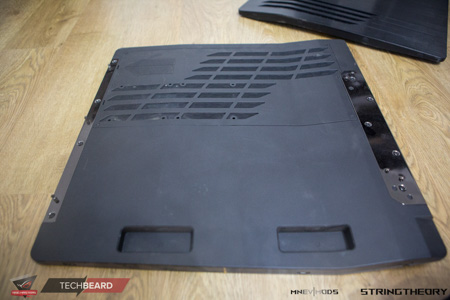

Первой пойдет передняя панель.

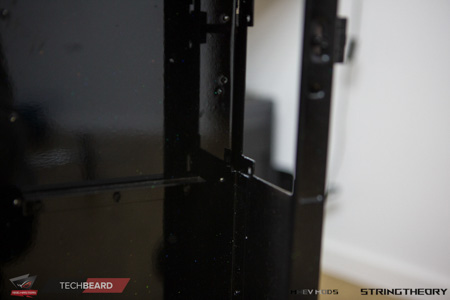

Следом за ней устанавливаем боковины и ножки.

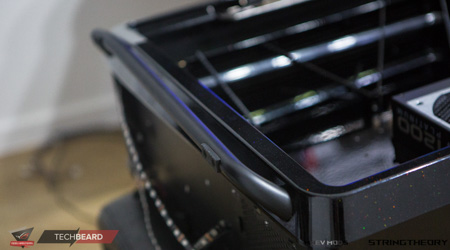

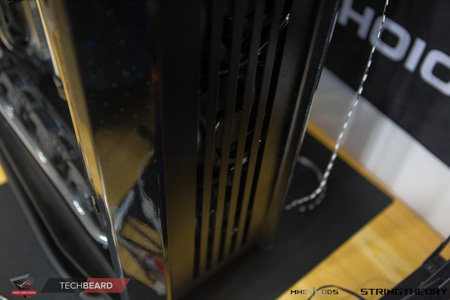

Тут надо быть максимально аккуратным, чтобы не повредить покрытие.
И все это я делаю по-прежнему по большей части одной рукой, после операции возникли осложнения и кость снова торчит, поднимать более 5 кг правой рукой я не могу.
Несмотря на все препятствия, все получилось.
Повторяем то же с правым боком.

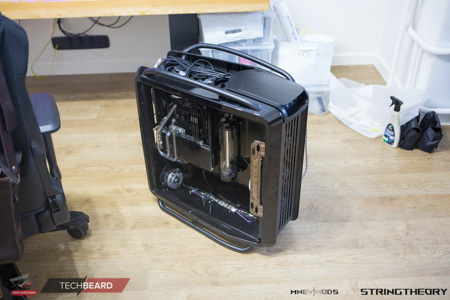

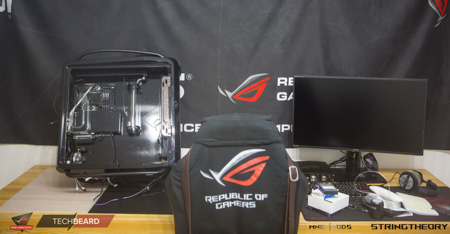

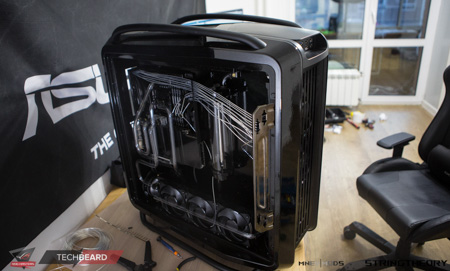

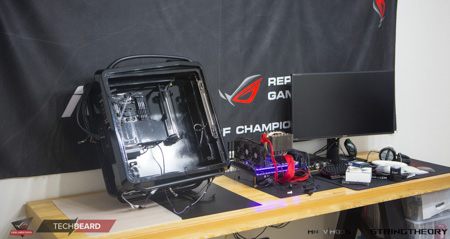

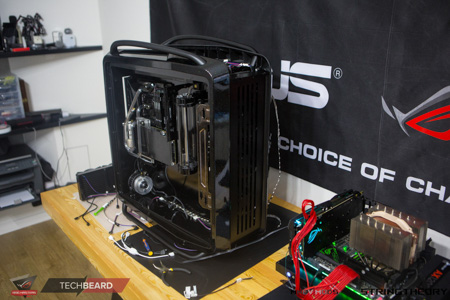

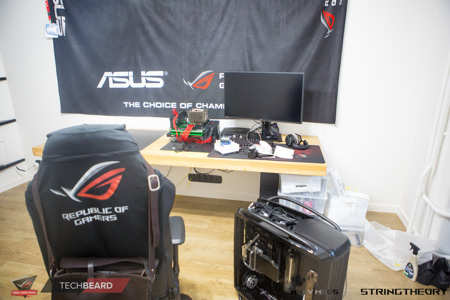

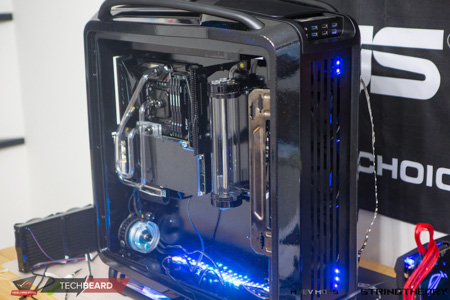

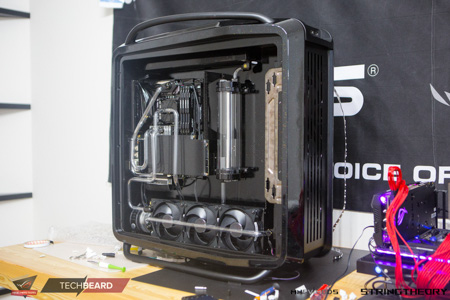

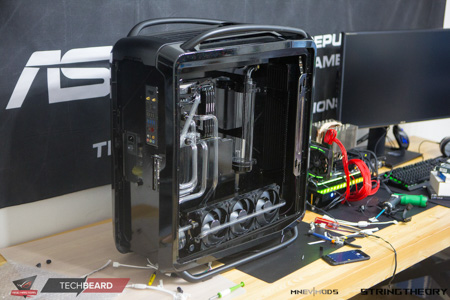

И вот почти собранный Cooler Master Cosmos II стоит на том же месте, с которого начиналась его разборка.

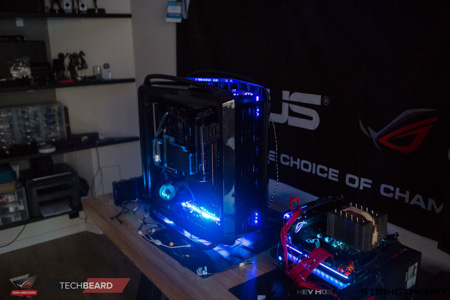

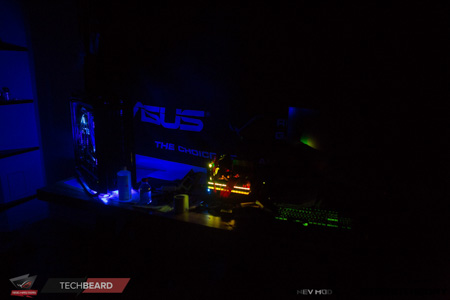

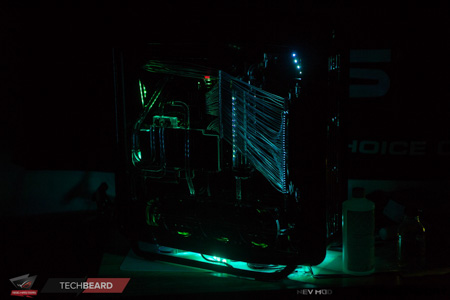

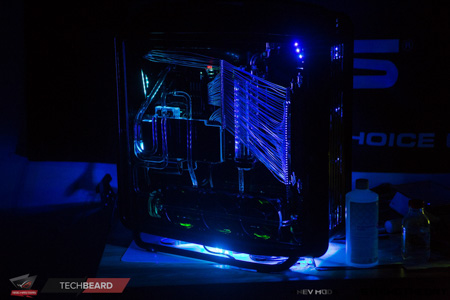

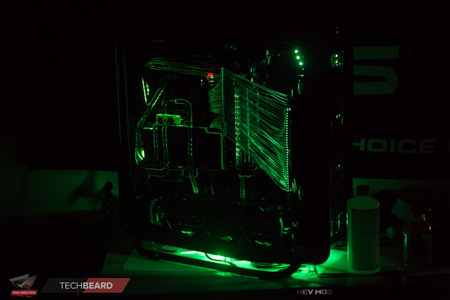

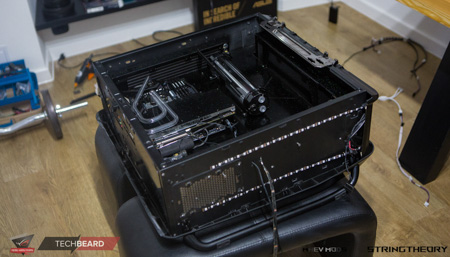

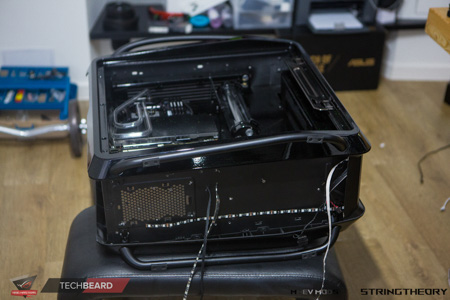

На данном этапе я проверил все соединения подсветки.

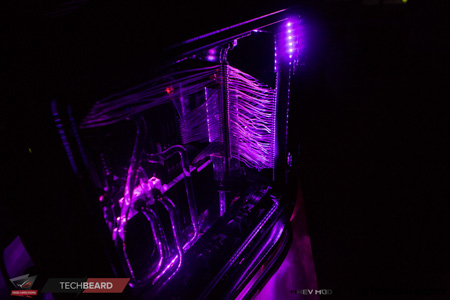

И проверил ее работоспособность, на удивление, материнская плата ASUS ROG Maximus IX Formula держала больше 5 метров ленты на себе, не пришлось даже добавлять усилитель.

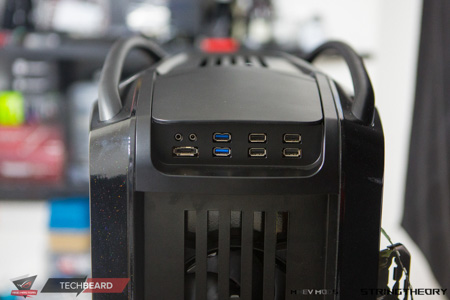

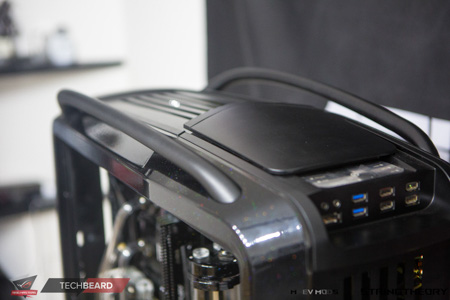

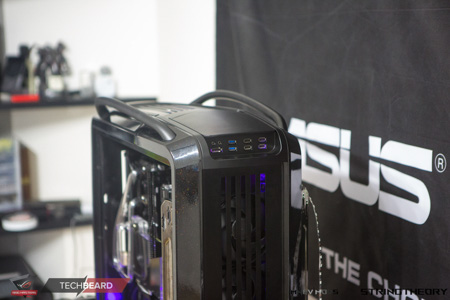

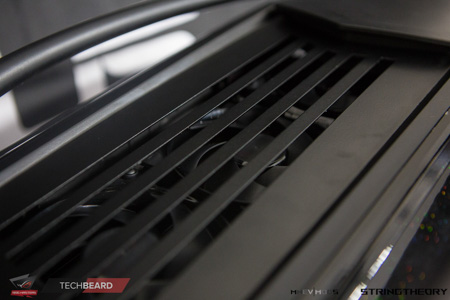

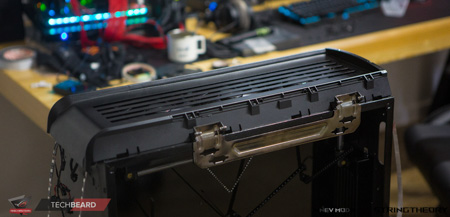

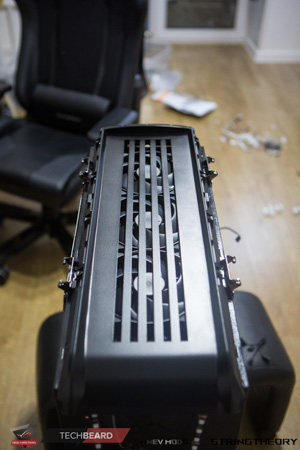

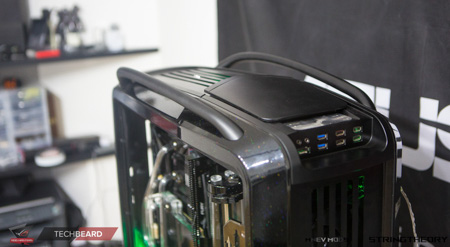

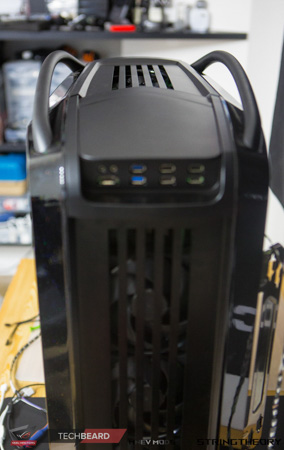

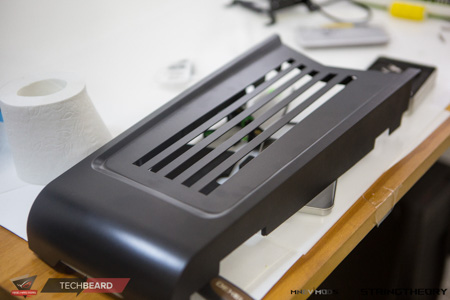

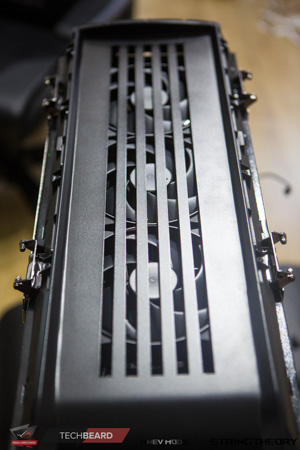

Пока проверял ленту, поставил на место верхние панели.

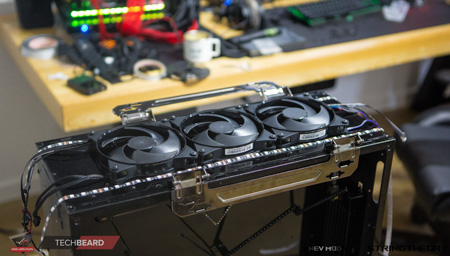

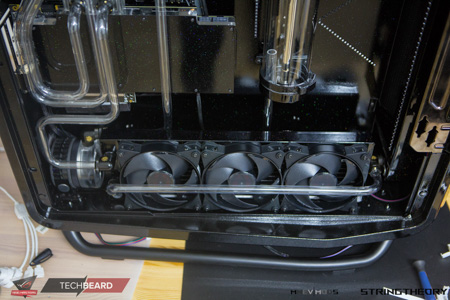

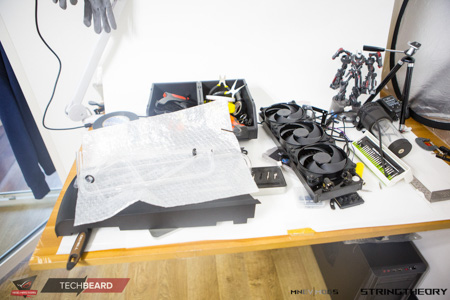

Шаг вперед и два назад, снимаем один из радиаторов.
Но после возвращаем все назад и любуемся результатом.
Дверцы
Мне изначально хотелось что-то сделать со стоковыми дверьми или вообще заменить их. Выбрано было второе, и тут хотелось сделать не как все.
Посмотрев кучу проектов с Cooler Master Cosmos, я понял, что мало кто заморочился сделать полностью прозрачные дверцы и повторить их оригинальную форму.

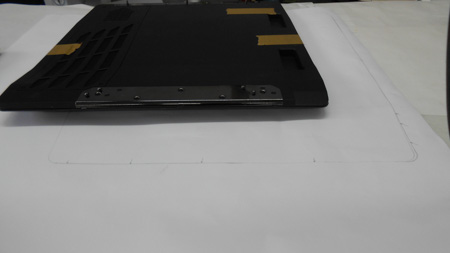

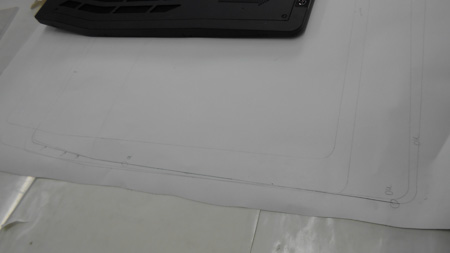

Были сняты размеры со стандартных дверей.

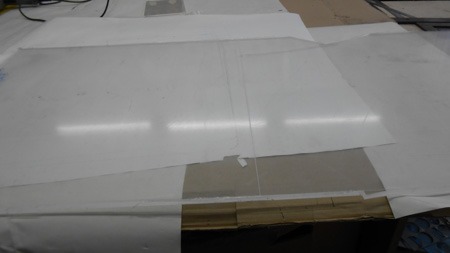

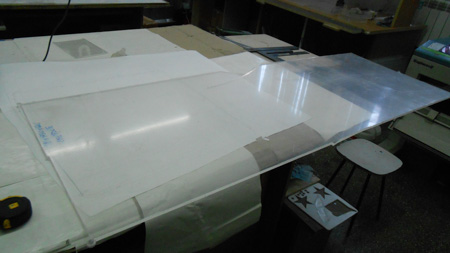

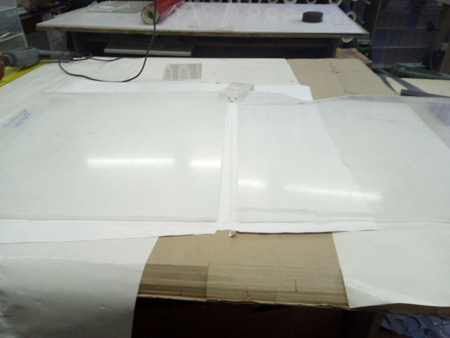

Подобран материал, оргстекло 10 мм.

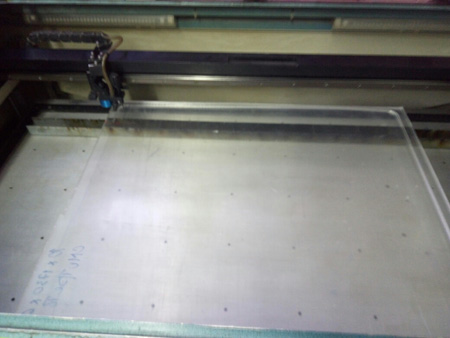

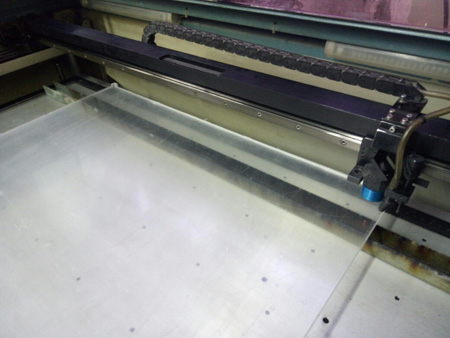

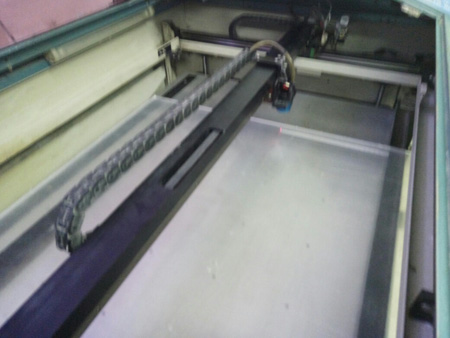

Я его отправил на лазер.

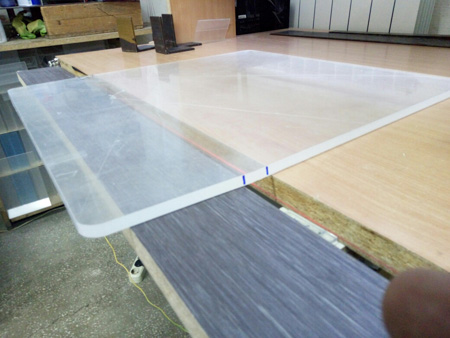

А после сделал гиб на струне, с помощью куска ДВП, просто загнул/поднял немного вверх и зафиксировал.

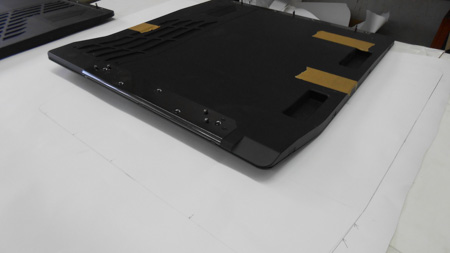

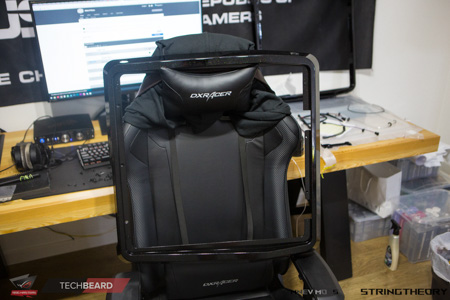

Результат пока радует, осталось примерить.

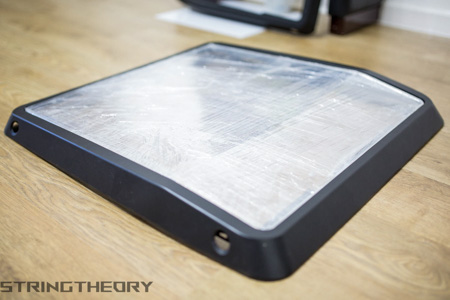

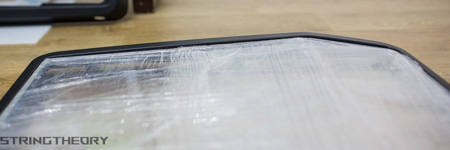

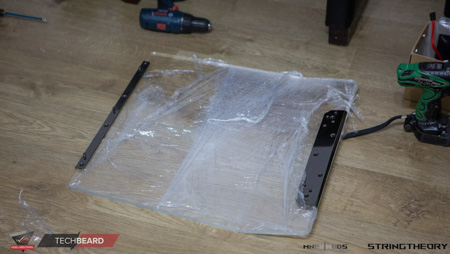

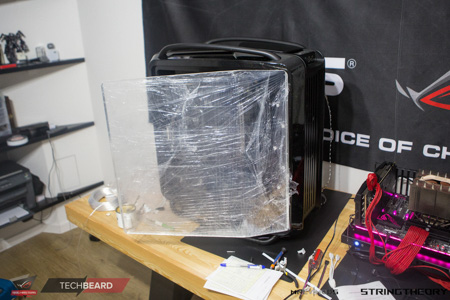

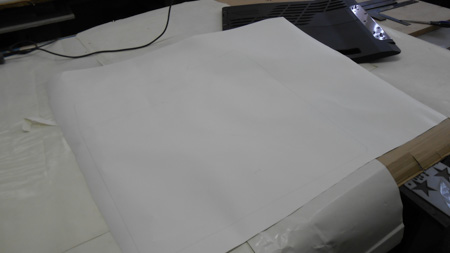

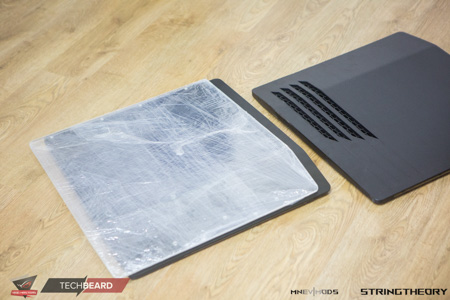

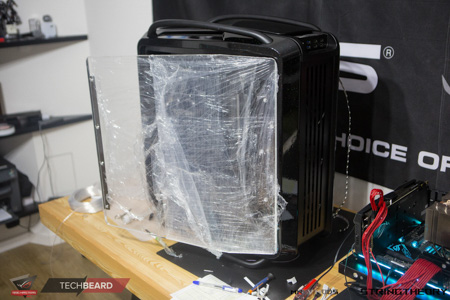

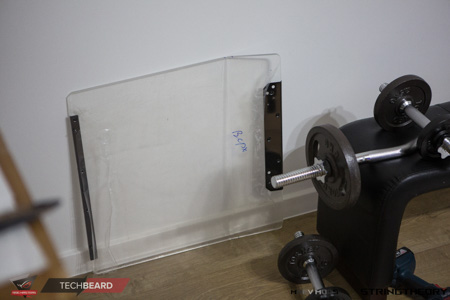

Пока еще замотанные в пленку двери смотрелись хорошо.

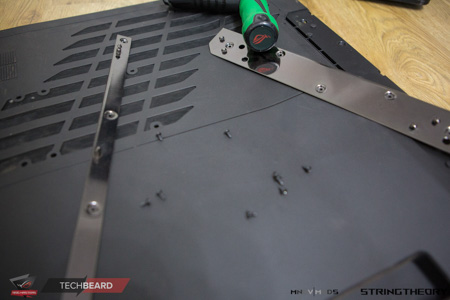

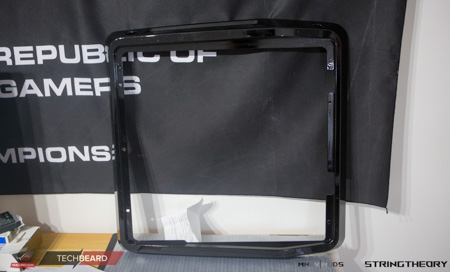

Пора бы по-настоящему примерить дверцы. Сначала снимем фурнитуру со старых дверей.
Пересадим на новые.
Примерим.

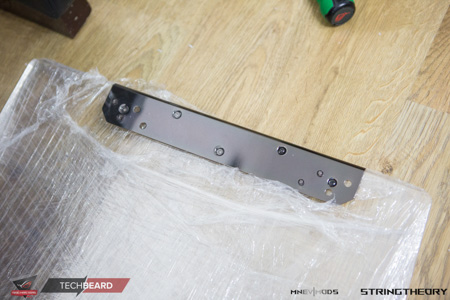

Поставим пластину с замком.
И повторим все со второй дверью.
Результат смотрите в финале.
Струны

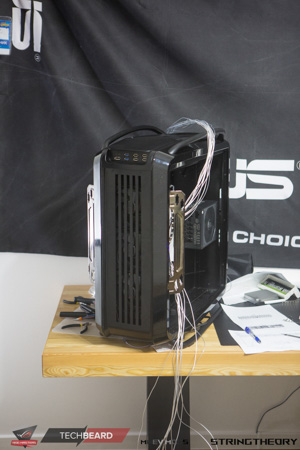

Одна из главных частей проекта и причина провала, по моему мнению. Я решил использовать кабель AWG18 в тефлоновой оплетке, хотя изначально планировались провода в обычной серой оплетке, но в последний момент передумал и заказал 97 метров этого чуда в тефлоне.

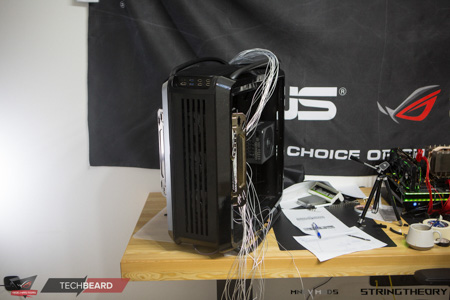

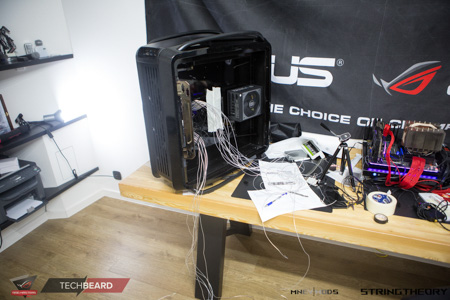

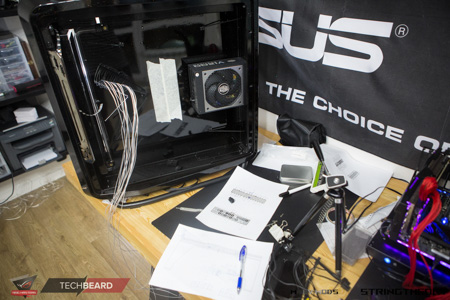

С протяжкой и обжимкой проводов не было проблем, все просто.

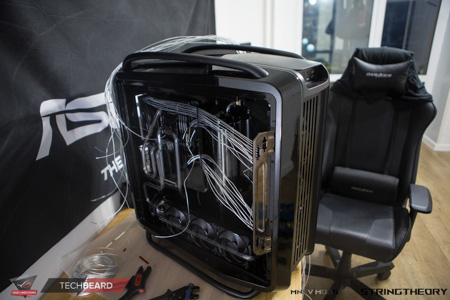

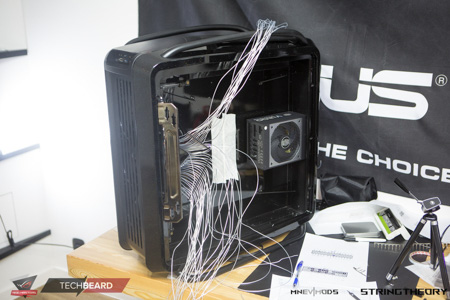

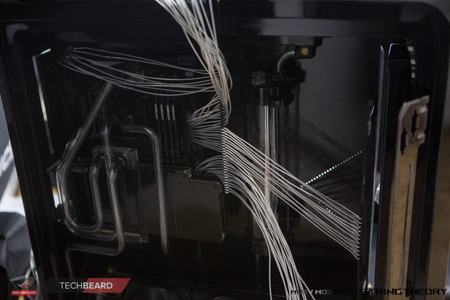

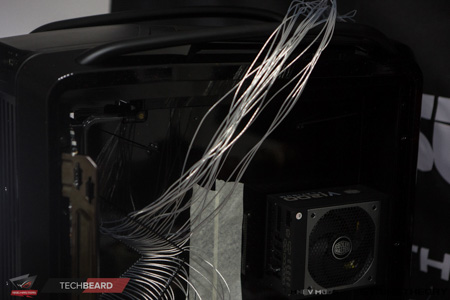

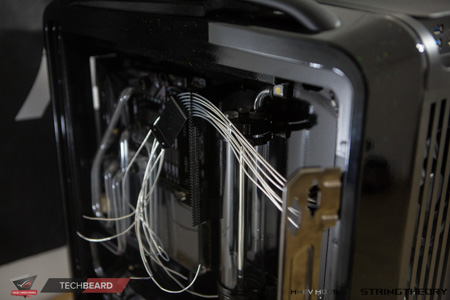

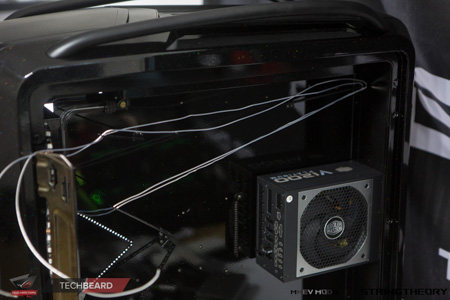

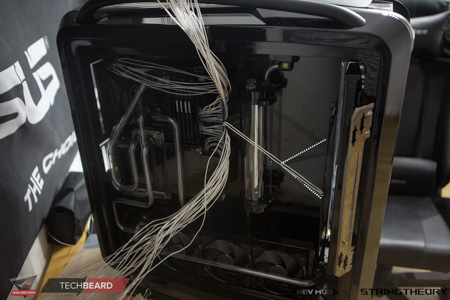

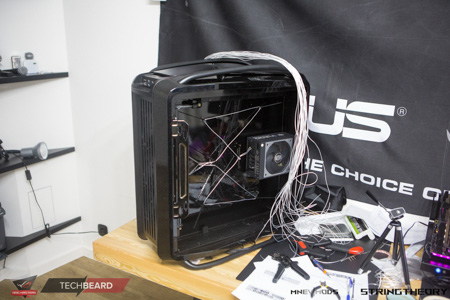

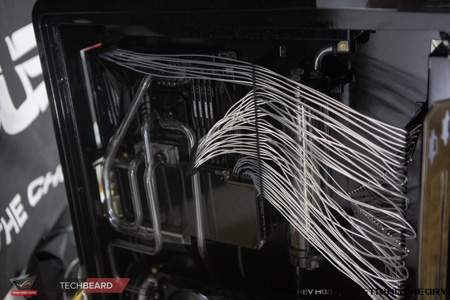

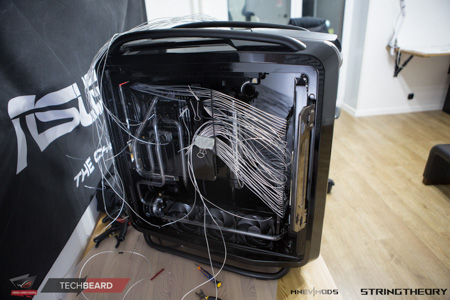

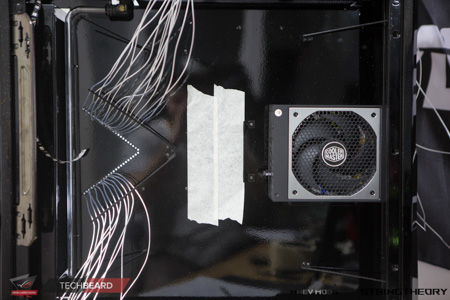

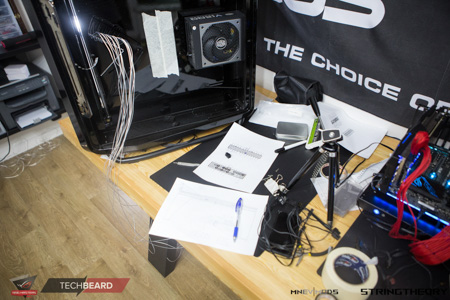

Сначала был запущен верхний ряд 8 подводов питания CPU.

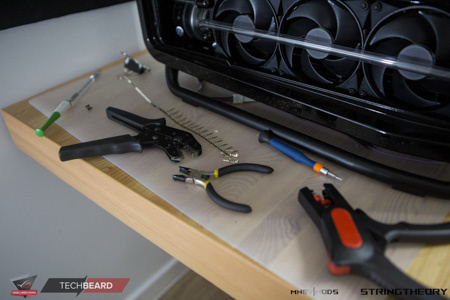

Процесс обжимки проводов без оплетки прост, за инструмент спасибо камраду ALEX_NIKO.

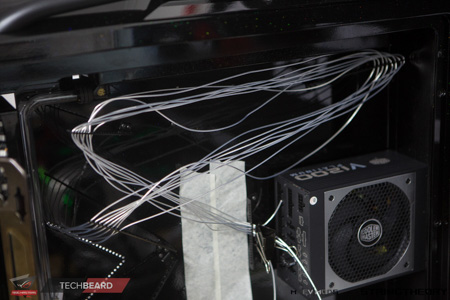

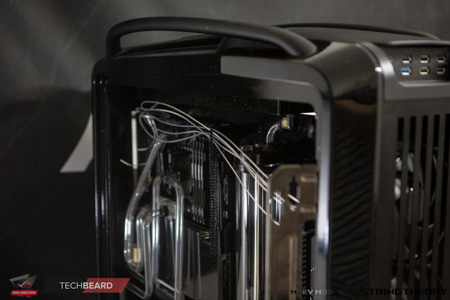

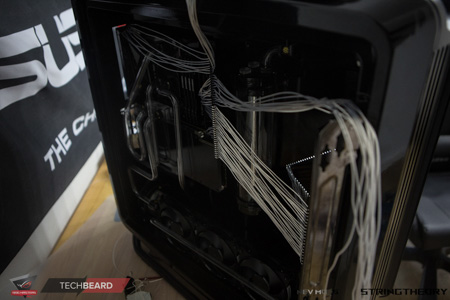

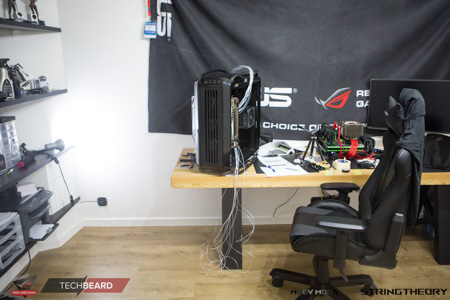

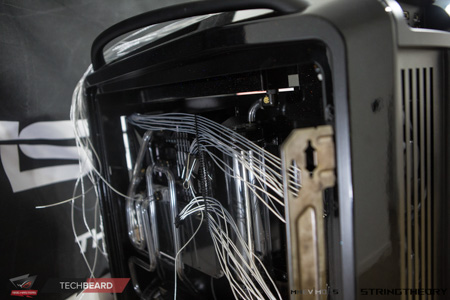

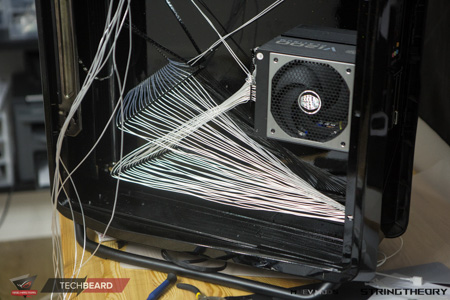

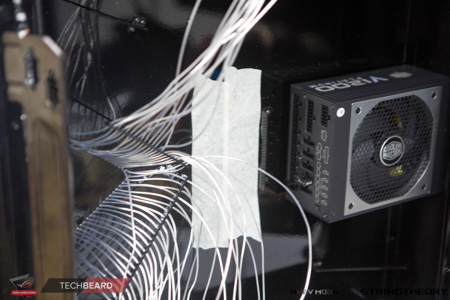

И вот на этом этапе и началось все самое неприятное, провода, как оказалось, сложно натянуть из-за не достаточной жесткости крепления, а, казалось бы, сталь 2 мм.

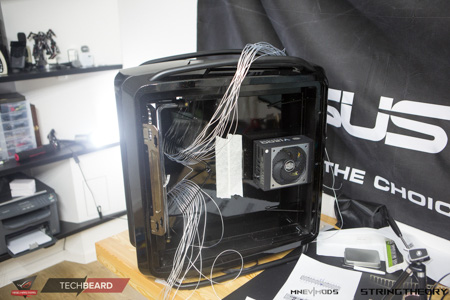

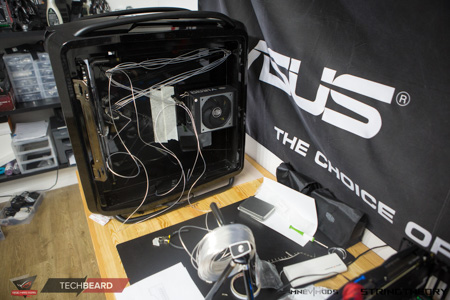

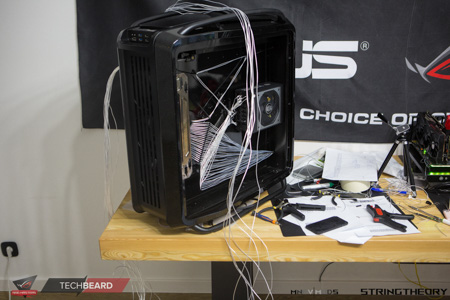

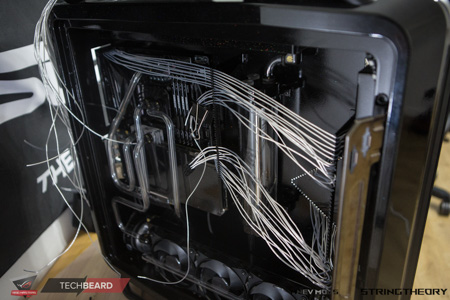

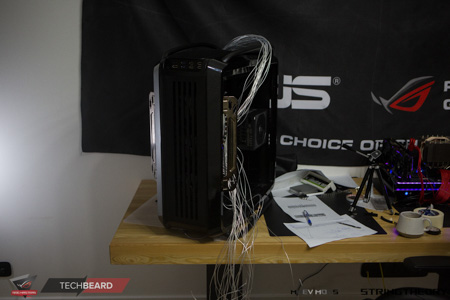

В общем, струны вяло болтались, а не натягивались.

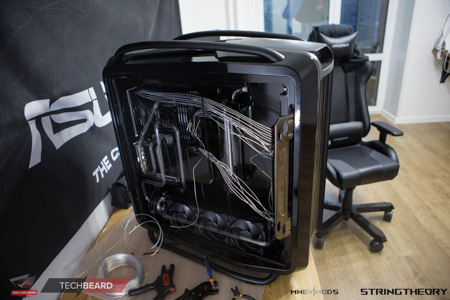

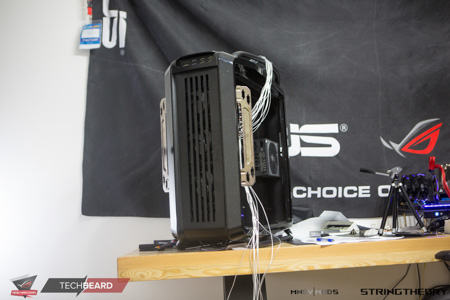

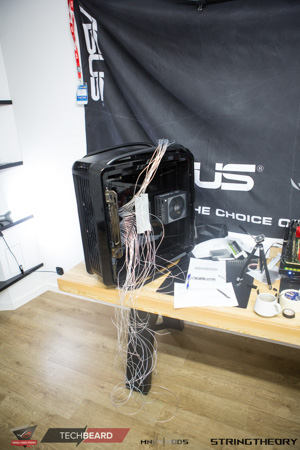

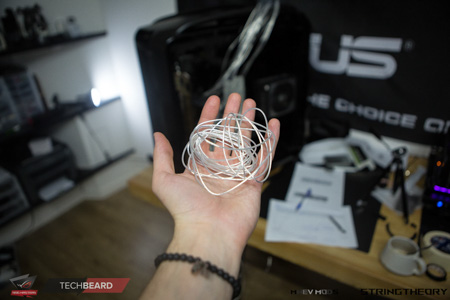

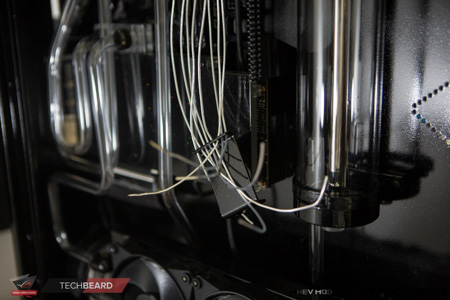

Дважды пересобранные провода были довольно сильно деформированы.
О реализации задумки, как мне хотелось, я уже даже не думал, просто смирился с тем, что слил проект по своей неопытности.
Но работы мы продолжали.

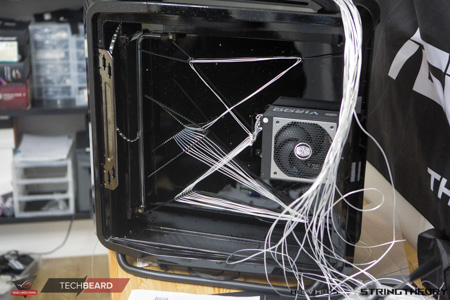

Приступив к третьему переплетению, было решено использовать пластиковые держатели. Которые надо было сделать быстро и оставалось всего 5 дней до сдачи проекта.

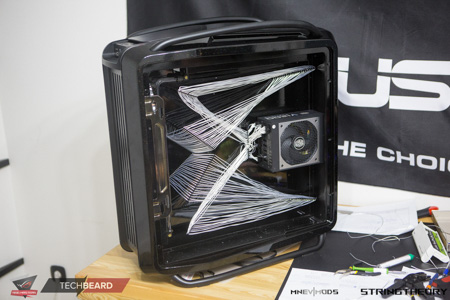

Пока мы делали держатели, а за это спасибо Антону, я доплел эти нити…
Результат уже увидите в финале.

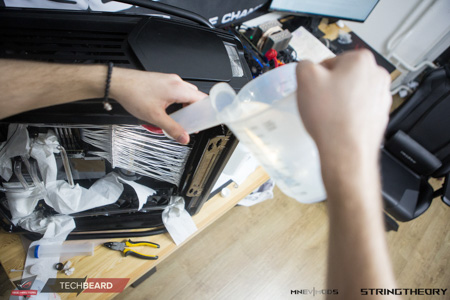

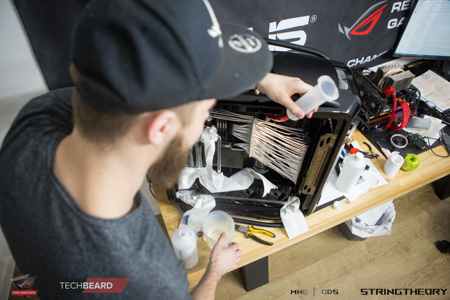

Заправка
Для заправки используется самая обычная бесцветная жидкость EK.

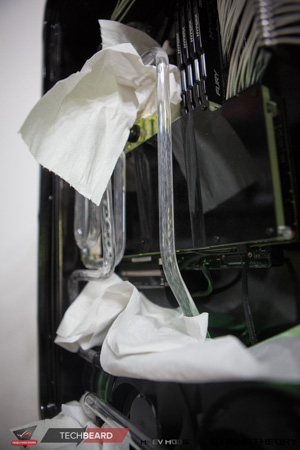

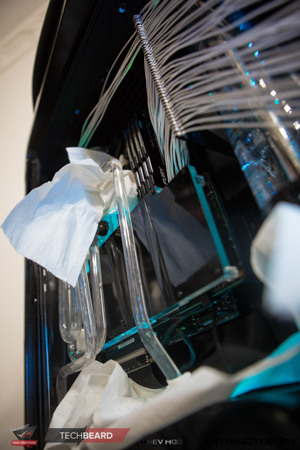

Побольше салфеток (туалетная бумага) и воронка из огромного шприца и шланга.

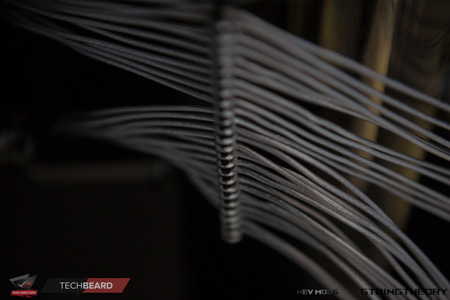

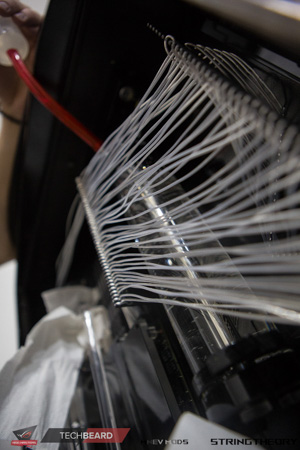

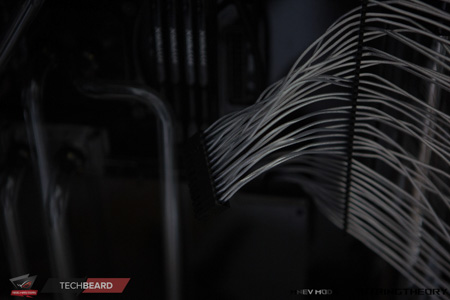

Немного не бодрых нитей…
И пробный старт удался.

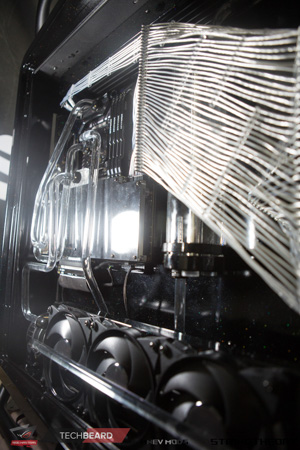

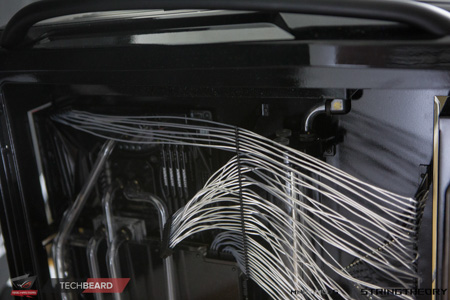

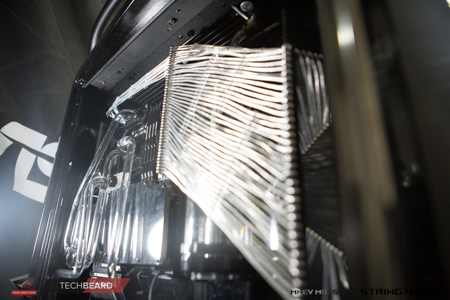

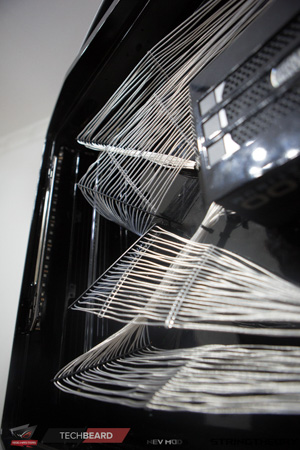

А вот тут уже результат с пластиковыми вставками. Нити стали немного ровнее, но все-таки, не так как хотел.
Заключение
Ура! Все получилось, проект был сдан вовремя. Спасибо всем, кто был рядом, мы сделали все, что могли, но проект не попал в призы. Хотя, на мой взгляд, результаты конкурса Case Mod World Series 2017 вышли странные, но речь не о нем, а о нашем проекте.
Он завершен, и то на сколько у нас получилось, оценить можете только вы, дорогие читатели, я же в свою очередь хочу выразить благодарность всем тем, кто был рядом и помогал! А главное – Антону Осипову – моему напарнику и другу, без него проект бы свет не увидел.
Теперь о наших просчетах, а точнее моих, Антон тут не при чем. Во-первых, использовать провода в тефлоновой оплетке было не лучшей идеей, поскольку с ними работать сложно, и, это стало, по моему мнению, главной причиной провала. Кроме того, уделив много внимания деталям, я не выделил самого главного… Так что пролетев мимо всех призовых мест на Case Mod World Series 2017, мы заработали нехилый осадок и финансовую депрессию, ведь времени и денег все это забрало много.

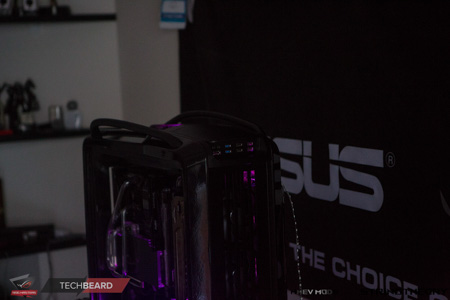

P.S. Это видео было сделано за двенадцать часов до закрытия конкурса, отдельный респект за создание камраду Alexander Drepak, который снимает тюнинг тачек и чуть-чуть моддинг компов.
После того как он отснял, я принялся делать фото, и то, что у нас получилось, мне стало нравиться все больше. Новые снимки представлены в следующем разделе.
