Система охлаждения
Охлаждение представляет из себя набор алюминиевых радиаторов раздельно накрывающие систему питания и чипсета.

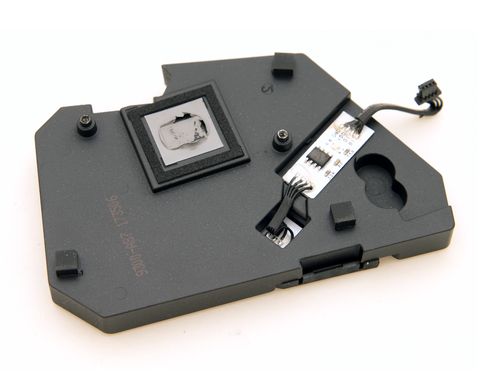

PCH по последним данным достаточно холодный, потребляет не более 6,5 ватт, поэтому столь большой радиатор скорее дань моде. Под блоком поставили плату с RGB светодиодами. Материал прокладки похож на термопасту, нанесенную на ткань. 2 винта прижимают радиатор к печатной плате, а резиновые проставки не дают ему наклоняться в бок.
реклама

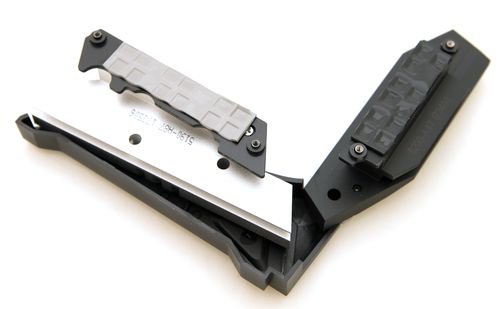

VRM радиатор состоит из 2 частей без соединительной трубки. Объединяет их общий кожух. Забавно, отличающиеся по цвету радиаторы снабжены разноцветными прокладками – все по «фен-шую».

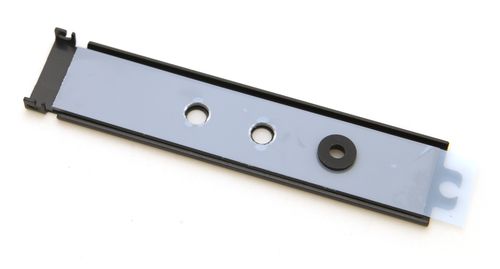

Верхний слот М.2 также охлаждается небольшой пластиной с термопрокладкой. Пластина съемная и при необходимости можно зафиксировать ее вертикально.

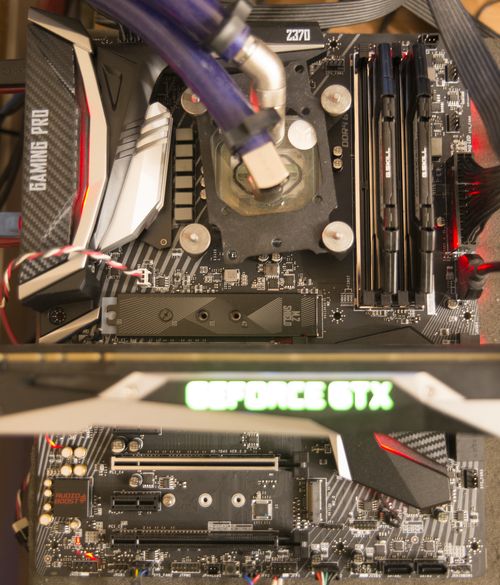

Тестовый стенд
- Материнская плата: MSI Z370 Gaming Pro Carbon AC (Intel Z370, LGA 1151);
- Процессор: Intel Core i7 8700K;
- Система охлаждения: система водяного охлаждения;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: DDR4 G.Skill F4-3600C17D, 2 x 4 Гбайт;
- Видеокарта: Nvidia GeForce GTX 1080;
- Накопители:
- SSD Samsung 850 Evo, 250 Гбайт;
- SSHD Seagate Desktop 4 Тбайт;
- Блок питания: Corsair AX1500i, 1500 Ватт;
- Операционная система: Microsoft Windows 10 x64.
Температура VRM и PCH замерялась внешним термометром с выносными датчиками после теста LinX.
Режимы работы
реклама
Для нашего процессора предусмотрены следующие штатные настройки по частотам:
Модель |
частота, ГГц |
|
|
ядра, ГГц |
ядер, ГГц |
Intel Core i7-8700K |
|
|
|
|
|

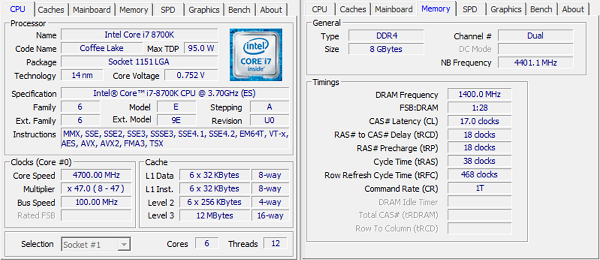

Частота Uncore адаптивная и зависит от нагрузки, но в основном держится в промежутке между 4,4-4,0 ГГц.

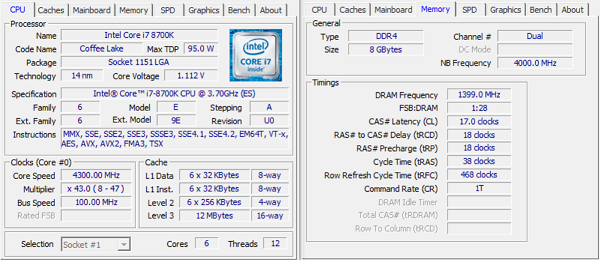

Вышеописанные параметры материнская плата и выставляет в полном соответствии со спецификациями Intel. Единственное замечание, MSI не позволяет себе без вашего ведома по-умолчанию активировать функцию улучшающую разгон – это когда плата поднимает множитель турбо буст до максимального на всех ядрах. Напряжение в тесте в среднем составило 1,12В.

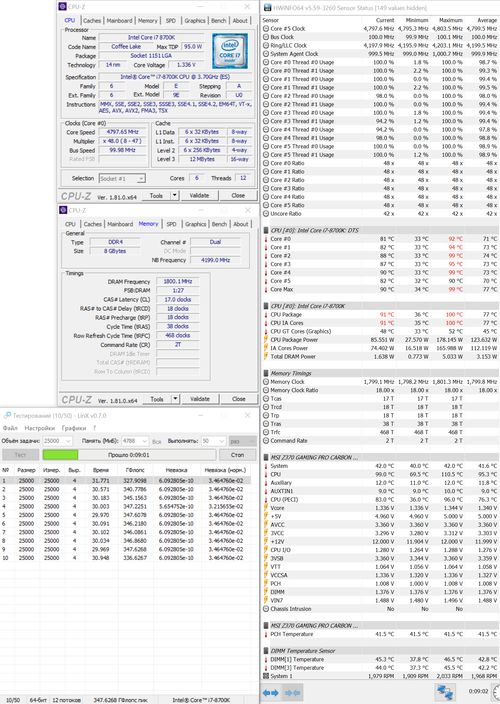

В процессе поиска максимальной частоты процессора и памяти нам пришел второй экземпляр Cire i7 8700K с куда как лучшим потенциалом для разгона. Это легко вы числилось при первом же запуске. Процессор меньше нагревался и даже проходил тесты на 5 ГГц с 0 офсетом для AVX. Увы, достичь 100% стабильности удалось только на частоте 4800 МГц, а оставшийся запас по температуре был потрачен на разгон памяти с повышением напряжения SA. В результате - 4,8 ГГц, 4,2 ГГц Uncore, 3600МГц по памяти.
VRM материнской платы нагрелся до 78С, а при номинальных характеристиках менее 50С. И в том и другом случае не использовалось принудительное охлаждение для системы питания, а длительность теста составила полчаса.
