Обзор и тестирование материнской платы MSI X99A Gaming Pro Carbon (страница 4)

Левее по нижнему краю идут еще два порта SATA 6 Гбит/с, которые еще образуют один порт SATA Express.

450x161  25 KB. Big one: 1000x357  93 KB

Еще левее находятся две колодки USB 2.0 для подключения четырех устройств, а также разъемы для подключения кнопок и индикаторов корпуса, светодиодной ленты, TPM модуля и передней аудиопанели.

реклама

В левой части расположился звуковой кодек, но чтобы до него добраться, необходимо сначала демонтировать декоративную пластиковую панель, которая закрывает левую сторону.

450x290  23 KB. Big one: 1000x646  42 KB

450x290  22 KB. Big one: 1000x646  38 KB

На ней присутствуют карбоновые наклейки с надписями Gaming Pro и Audio Boost 3. Крепится она несколькими винтами с обратной стороны. Конечно, какую-то дополнительную жесткость конструкции она обеспечивает, но в основном исполняет декоративную функцию, поскольку в ней также интегрированы группы светодиодов подсветки.

Под ней мы можем обнаружить звуковой кодек Realtek ALC1150, операционные усилители и специальные звуковые конденсаторы.

450x121  20 KB. Big one: 1000x268  76 KB

Вся эта звуковая подсистема называется Audio Boost 3. В том же районе находится контроллер ввода/вывода и системного мониторинга Nuvoton NCT6792D.

300x300  26 KB

Выше по левой стороне распаян гигабитный сетевой контроллер компании Intel. Это Intel I218-V.

300x300  28 KB

На данной материнской плате предусмотрено шесть слотов расширения. Четыре PCI-e x16 и два PCI-e x1.

450x377  50 KB. Big one: 1000x838  176 KB

Слоты PCI-e x16 обрамлены специальной металлической рамкой. Производитель считает, что масса видеокарт растет, и слот может не выдержать нагрузки и разломиться. На практике я пока с таким не сталкивался, поскольку самое тяжелое, что я видел – стакан для азота, а он используется только, когда карта стоит вертикально, а плата лежит на столе.

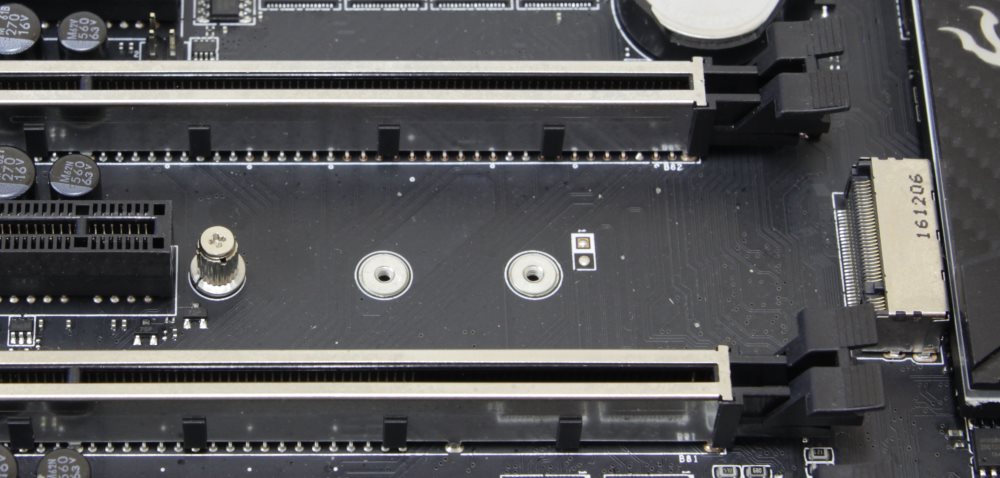

Что сказано про количество линий и распределение? На сайте производителя указано следующее. Если у процессора 40 линий, то формула работы слотов х8+х16+х8+х8, а если 28 линий, то х8+х8+х8+х4. Последний слот PCI-e x16 делит полосу пропускания с интерфейсами U.2 и М.2. Последний находится между вторым и третьим слотами PCI-e x16.

450x215  24 KB. Big one: 1000x478  84 KB

Он поддерживает как накопители с шиной PCI-e так и SATA. В первом случае он берет четыре линии PCI-e Gen3 от процессора и делит их с портом U.2. Во втором он просто работает вместо одного порта SATA.

В правом верхнем углу мы можем обнаружить сдвоенный семисегментный индикатор POST кодов загрузки и инициализации.

450x330  42 KB. Big one: 1000x734  153 KB

Посмотрим теперь на разъемы задней панели.

реклама



450x171  20 KB. Big one: 1000x381  67 KB

  • Один разъем PS/2 для подключения клавиатуры или мыши;
  • Четыре разъема USB 2.0;
  • Четыре разъема USB 3.0;
  • Один разъем USB 3.1 Type-C;
  • Один разъем USB 3.1 Type-A;
  • Один гигабитный сетевой разъем RJ-45;
  • Кнопка сброса настроек ClrCMOS;
  • Пять аудиоразъемов типа minijack;
  • Один оптический разъем S/PDIF Out;

Чего-то не хватает. Нет Wi-Fi. Мелочь, но можно было предусмотреть хотя бы разъем под карту, но не устанавливать ее.

Технические характеристики MSI X99A Gaming Pro Carbon

Поддерживаемые процессорыIntel Core i7, Intel Xeon в исполнении Socket 2011-v3
Системная шина, частотаDMI 2.0 х 4 (20 х 4 Гбит/с)
Системная логикаIntel X99
Поддерживаемая оперативная память8 x 288-pin DDR4 DIMM, четырехканальный режим,
до 128 Гбайт при частоте 2133 / (2400 / 2666 / 2800 / 2933 / 3000 / 3200 / 3333 / 3400 / 3466 (разгон)) МГц
Слоты расширения4 - PCI-e x16 Gen3 (х8+х16+х8+х8 или х8+х8+х8+х4 в зависимости от модели процессора);
2 - PCI-e x1 Gen2
Поддержка Multi-GPUSLI, 3-WAY SLI, CrossFireX
Поддержка SATA/RAID10 x SATA 6.0 Гбит/с портов – Intel X99; RAID 0, 1, 5, 0+1, JBOD;
1 x SATA Express (совмещен с 2хSATA 3 (4,5));
1 x Ultra M.2 порт – 1x PCI-e x4 Gen3;
1 x U.2 порт – 1x PCI-e x4 Gen3 (делится вместе с Ultra M.2)
Поддержка M.2 / NVMeДа / Да
Сеть1 х Intel I218-V
Аудио Realtek ALC1150 – 8-канальный HD аудиокодек
USB 2.04 + 4 x USB 2.0 (Intel X99)
USB 3.05 x USB 3.0 (Intel X99);
4 x USB 3.0 (ASMedia ASM1074)
USB 3.11 x USB 3.1 Type-C (ASMedia ASM1142);
1 x USB 3.1 Type-A (ASMedia ASM1142)
Системный мониторингNuvoton NCT6792D
Питание материнской платыATX 24-pin, 8-pin ATX 12V
Разъемы и кнопки задней панели1 х PS/2;
4 x USB 2.0/1.1;
4 х USB 3.0;
1 x USB 3.1 Type-C;
1 x USB 3.1 Type-A;
1 x RJ45;
5 x 3.5 мм Jack;
1 х Optical S/PDIF Out;
1 x ClrCMOS
Фирменные технологии
  • DDR4 Boost;
  • Audio Boost 3;
  • MSI Gaming LAN;
  • LAN Protect;
  • Game Boost;
  • Gaming HotKey;
  • Super Charger;
  • Military Class V;
  • Easy Button 3;
  • Guard Pro;
  • MSI Steel Armor;
  • Click BIOS 5;
  • MSI Gaming Device Port;
  • MSI Gaming APP;
  • MSI RAMDisk;
  • Steel Armor;
  • Mystic Light
Размеры, мм305 x 244
Форм-факторATX.

реклама

Возможности BIOS

В новом поколении материнских плат графическая оболочка BIOS претерпела небольшие изменения. Что касается функциональных возможностей, то они не изменились. Работать по-прежнему комфортно и просто. Все меню интуитивно понятно и разгон осуществляется очень просто.

Главное отличие оболочки Click BIOS 5 заключается в наличии упрощенного режима регулировок EZ Mode. В остальном функциональные возможности остались прежними.
