Печатная плата

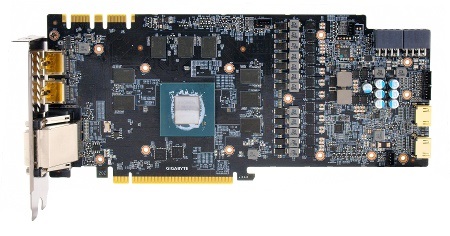

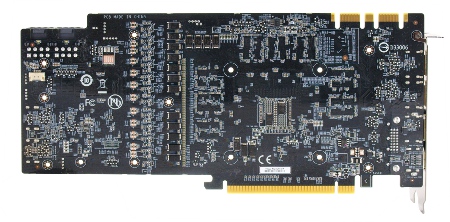

Видеокарта Aorus GeForce GTX 1080 Xtreme Gaming построена на оригинальной печатной плате черного цвета с глянцевым отливом, который на деле оказывается специальным покрытием для защиты от влаги и пыли.
Использовано стандартное расположение элементов: графический процессор размещен в центре, микросхемы памяти – вокруг него. Ширина текстолита PCB увеличена для применения более мощной подсистемы питания.
реклама
Сердцем героя обзора стал GPU GP104-400-A1, произведенный по 16 нм техпроцессу на 46-й неделе 2016 года. Он включает 2560 шейдеров, 64 блока растеризации и 160 текстурных блоков.

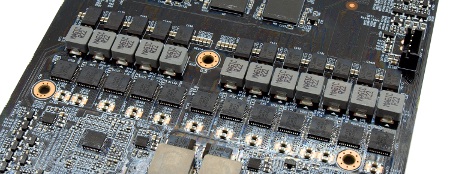

Подсистема питания выполнена по формуле «12+2»: двенадцать фаз отводится на графический процессор, а две достаются видеопамяти.
В качестве ШИМ-контроллера используется микросхема uP9511R производства uPI Semiconductor, которая отличается от ранее применяемых uP9511P.
Это совершенно новый контроллер для видеокарт Nvidia, и пока о нем не удалось найти достоверной информации, а на официальном портале в документации указана вся серия uP9511 без литер «R» и «P».

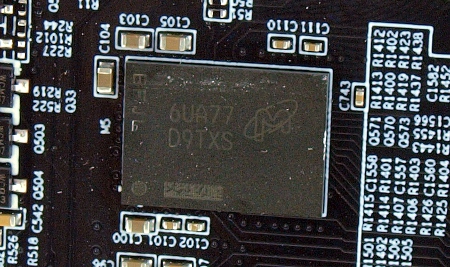

Видеокарта оснащается восемью гигабайтами видеопамяти, которые набраны восемью микросхемами производства Micron с маркировкой 6UA77 D9TXS.
реклама
Тактовая частота составляет 1276 МГц, эффективная частота – 10 208 МГц.
Тестовый стенд

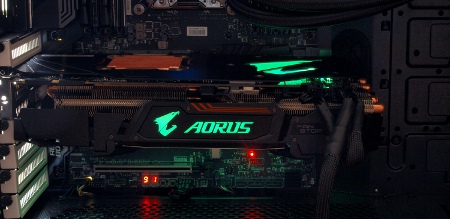

Тестирование видеокарты Aorus GeForce GTX 1080 Xtreme Edition 8G проходило в составе следующей конфигурации:
- Материнская плата: MSI X99A Workstation (Intel X99, LGA 2011-3);
- Процессор: Intel Core i7-6800K (шесть ядер, 3600 МГц);
- Система охлаждения процессора: Corsair H110i (вентиляторы Noctua NF-A14 PWM, 140 мм, 500 об/мин);
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: Kingston HyperX Savage Black (DDR4-2800, 14-16-16-39, 4 x 4 Гбайта, четырехканальный режим);
- Накопитель SSD: Plextor PX-256M6Pro 256 Гбайт;
- Блок питания: Corsair RM850x, 850 Ватт;
- Корпус: Phanteks Evolv ATX Black;
- Монитор: ASUS MG279Q, разрешение: 2560 x 1440.
Программное обеспечение
- Операционная система: Windows 10 x64;
- Драйвер видеокарты: Nvidia ForceWare 378.92;
- Вспомогательные утилиты:
- GPU-Z v. 1.18.0;
- Heaven Benchmark 4.0;
- MSI Afterburner v4.4.0 Beta 3;
- MSI Kombustor 3.5.2.1.
Инструментарий и методика тестирования
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.4.0 Beta 3.
Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor 3.5.2.1 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 MAX.
