Система охлаждения

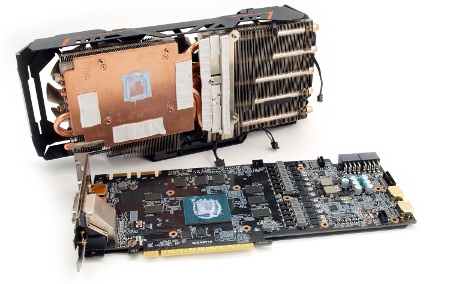

Aorus GeForce GTX 1080 Xtreme Edition 8G использует столь массивную систему охлаждения, что пришлось прибегнуть к дополнительным точкам крепления. Помимо четырех подпружиненных винтиков в области графического процессора еще три размещены вдоль подсистемы питания, равномерно распределяя нагрузку и усиливая прижим к силовым элементам. Короткие проводки и большое количество термоинтерфейса осложняют отделение печатной платы от кулера: приходится прибегать к терпению и повышенной аккуратности.

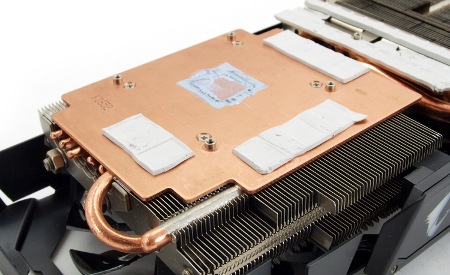

И первым нас встречает огромная медная пластина, накрывающая ключевые узлы видеокарты. Ее толщина составляет почти 3 мм, что благотворно сказывается на охлаждении микросхем видеопамяти и равномерном передаче тепла на тепловые трубки. Но внимательный читатель заметит небольшой недочет, вызванный неравномерным прилеганием охладителя.
реклама

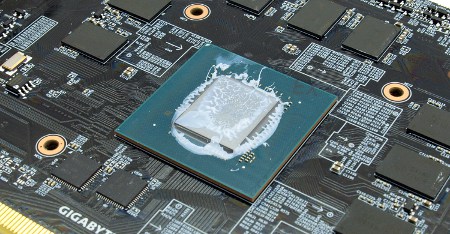

Из-за поспешного неправильного крепления, когда винты по диагонали вворачивают в основание, прижим получила не вся поверхность графического процессора Pascal: края остались сами по себе. Повторная сборка показала, что основание ровное и при следующем установке и тестах были получены идентичные значения температур и уровень шума, но осадок остался. С кем не бывает.
За охлаждение силовых транзисторов отвечает две напаянные пластины и три ряда термопрокладок. Последние тонкие, что позволяет лучше передать тепло, но достаточно хрупкие.
Металлический кожух крепится по периметру охладителя. Его толщина вместе с вентиляторами занимает один слот расширения, и понятно почему.

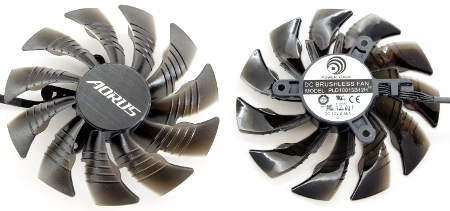

Разработчики прибегнули к двум типам вентиляторов с различной крыльчаткой. Несмотря на схожую модель с индексом PLD10015B12H производства Power Logic, пара вертушек имеет верхнюю кромку, а центральная – нижнюю, и вращается в противоположном направлении. Скорость вращения вентиляторов составляет 0 – 3200 об/мин, очень тихими они являются до 1400 об/мин, тихими – до 1800 об/мин.
реклама

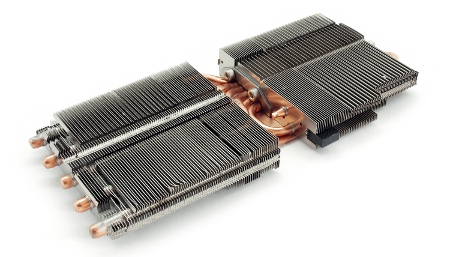

Охладитель Windforce Stack 3X представляет собой сложную конструкцию. Перед нами двухсекционный радиатор, набранный огромным число алюминиевых пластин сложной формы и профиля, которые меняются в зависимости от секции.
Плотность ребер очень высока, и не каждые вентиляторы справятся с продувкой такого кулера. Высота охладителя доходит до 28 мм. Помимо всех выше перечисленных особенностей, разработчики использовали шесть композитных тепловых трубок, пять из которых имеют диаметр 8 мм и одна – 6 мм.

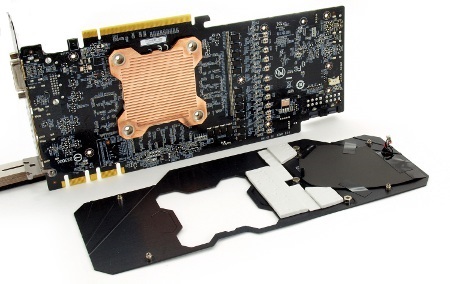

Бэкплейт является еще одним непростым элементом всей конструкции. Он скрывает зону подсветки и ряд термопрокладок, контактирующие с участком PCB подсистемы питания, задействовав все свободное пространство.

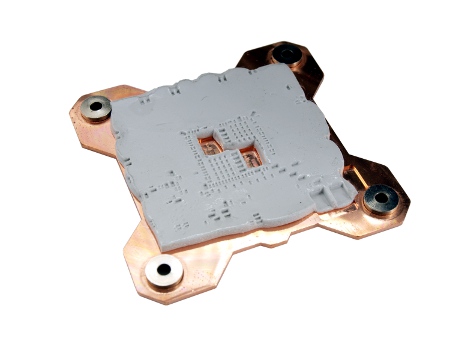

Отличительная черта Aorus GeForce GTX 1080 Xtreme Edition 8G от именитой модели – толстая медная пластина в районе графического процессора. В процессе нагрузки она хорошо справляется с поставленной задачей, отводя часть тепла от GPU. Если верить замерам ее наличие способствовало снижению температуры графического процессора до 3°C.

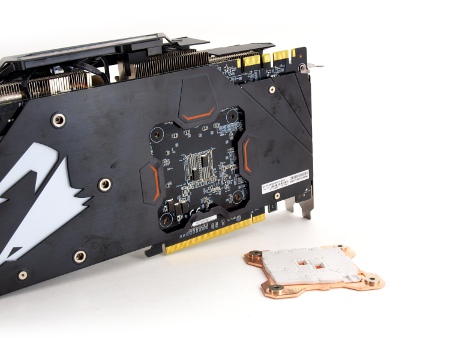

При установке ее можно монтировать последней, а чтобы не перепутать верх и низ, применен небольшой язычок.
