Тестовый стенд
Тестирование материнской платы ASRock Fatal1ty Z270 Gaming-ITX/ac проводилось в составе следующей конфигурации:
- Процессор: Intel Core i7-6700K (4000 МГц);
- Кулер: Noctua NH-D14;
- Термоинтерфейс: Gelid GC-Extreme;
- Материнская плата: ASRock Fatal1ty Z270 Gaming-ITX/ac, версия BIOS 2.10;
- Память: 2 x 8 Гбайт DDR4 3200, G.Skill;
- Видеокарта: ASUS ROG Poseidon GTX 980 Ti 6 Гбайт (1114 / 1203 / 7012 МГц (ядро/boost/память));
- Накопители SSD:
- Samsung 850 Pro 256 Гбайт;
- Toshiba OCZ RD400 512 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: Seasonic SS-1000XP, 1000 Ватт;
- Корпус: Corsair Graphite 600T.
Испытание платы и разгон
Поскольку модель ASRock компактная и предназначена преимущественно для установки в небольшие корпуса, то к выбору сопутствующих компонентов (таких, как кулер, корпус, видеокарта и M.2 накопитель) надо отнестись разумно.
Какие проблемы могут быть с последним? Да очень простые. Некоторые версии сильно греются, и эти особенности следует учитывать. Кроме того, здесь можно разместить накопитель не любой длины, а только 2260 и 2280. Да и с кулером, корпусом и видеокартой все ясно. Они должны быть совместимы друг с другом. В моем случае использовался башенный кулер, но реально это вряд ли возможно. Это тоже оказывает некоторые ограничения на разгон.
реклама
Производитель не позиционирует плату для разгона, но такие функции на ней есть. Однако лично я постоянный разгон исключил бы полностью. Для универсального HTPC устройства с дискретным видеоадаптером мощности процессора Intel Core i7-6700K будет достаточно. Там, где этого будет мало, нужно будет поглядывать на другую платформу, как вариант Intel LGA 2011 или AMD Socket AM4.
Посмотрим, как ASRock Fatal1ty Z270 Gaming-ITX/ac работает в штатном режиме.
Ничего необычного тут нет. В режиме простоя включаются энергосберегающие функции, процессор работает на частоте всего 800 МГц. На плате я не обнаружил никаких индикаторов работы и только по вращению вентилятора мог понять, что система работает.
Далее я зашел в BIOS и на странице EZ Mode включил заводской разгон. Поскольку здесь уровень не выбирается, то система, видимо, запустилась с самым минимальным разгоном.
реклама

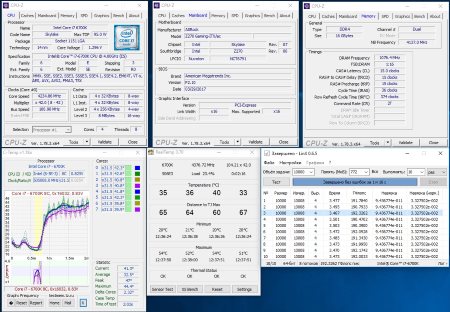

Автоматический разгон практически ничего не дает. Результаты получились ненамного выше стандартного режима. Но по сути тут ничего и не поменялось. Частота выросла всего до 4.4 ГГц. Поэтому я не стал больше ждать и перешел к ручному разгону.

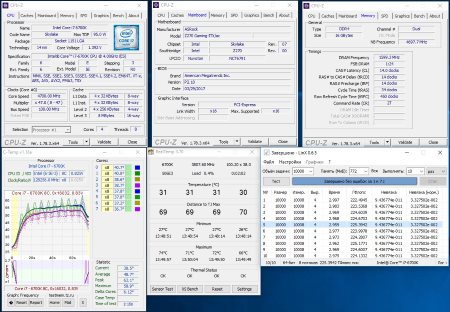

Для начала были включены профили 4.7 ГГц и XMP, а также подкорректированно напряжение на процессоре. Результат получился средний, но, судя по всему, максимальный для данной модели.
Дело в том, что я тестировал систему в большом корпусе, а как она будет себя вести в маленьком системном блоке и с другим кулером? Скорее всего, о разгоне придется забыть, я же проверил то, что теоретически он работает.
Производительность и тепловой режим
Тестирование ASRock Fatal1ty Z270 Gaming-ITX/ac проводилось в корпусе Corsair Graphite 600T, с открытой боковой стенкой, при комнатной температуре 24°C в следующих режимах:
- ASRock Fatal1ty Z270 Gaming-ITX/ac, Intel Core i7-6700K (4000 МГц), память 2133 МГц, тайминги 15-15-15-36-2Т, ASUS ROG Poseidon GTX 980 Ti;
- ASRock Fatal1ty Z270 Gaming-ITX/ac, Intel Core i7-6700K @ 4700 МГц (47 х 100), память 3200 МГц, тайминги 14-14-14-34-1Т, ASUS ROG Poseidon GTX 980 Ti.
Тесты проводились под операционной системой Windows 10 x64 версия 1607, прогонялись по пять раз, потом выбирались средние значения.
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
Performance, Marks
Включите JavaScript, чтобы видеть графики
Ice Storm, Marks
Включите JavaScript, чтобы видеть графики
Cloud Gate, Marks
Включите JavaScript, чтобы видеть графики
Fire Strike, Marks
Включите JavaScript, чтобы видеть графики
реклама
Creative, Marks
Включите JavaScript, чтобы видеть графики
1CPU, Marks
Включите JavaScript, чтобы видеть графики
xCPU, Marks
Включите JavaScript, чтобы видеть графики
OpenGL, FPS
Включите JavaScript, чтобы видеть графики
CPU, FPS
Включите JavaScript, чтобы видеть графики
OpenGL, FPS
Включите JavaScript, чтобы видеть графики
CPU, cb
Включите JavaScript, чтобы видеть графики
Synthetic CPU, MC
Включите JavaScript, чтобы видеть графики
Synthetic CPU, MG
Включите JavaScript, чтобы видеть графики
Synthetic CPU, FG
Включите JavaScript, чтобы видеть графики
Memory read, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory write, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory copy, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory latency, нс
Включите JavaScript, чтобы видеть графики
