Дизайн и особенности платы
Внешне плата очень похожа на предыдущую модель ASRock Fatal1ty Z170 Gaming-ITX/ac, но отличия все же есть.

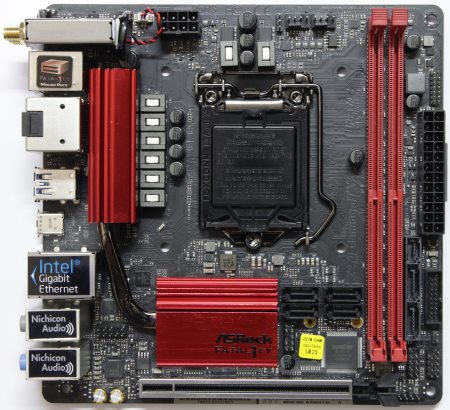

Это классическая плата стандарта mini-ITX. Габариты ее составляют 170 х 170 мм.
реклама

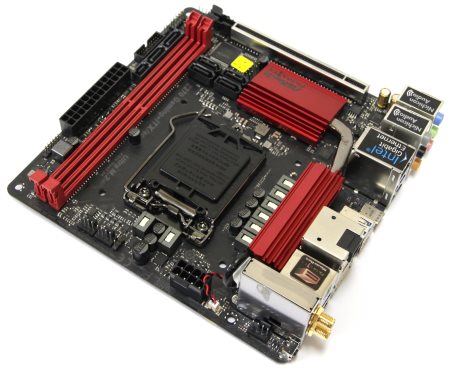

Размеры скромные, а значит плотность размещения разъемов контроллеров и прочих элементов запредельная. Даже батарейка вынесена отдельно.

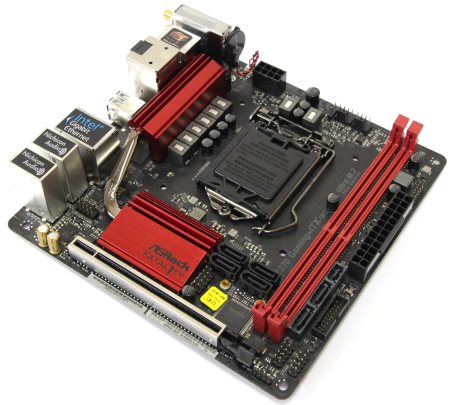

Оформление стандартное для всей серии Fatal1ty Gaming. Прежде всего это черно-красная палитра. Из неприятных особенностей можно отметить еле заметные подписи к разъемам и прочим элементам. Они темно-серые и практически сливаются с поверхностью печатной платы. Разобрать сложно даже название, которое обозначено крупнее, чем прочий текст. Вывод прост – инструкцию нужно будет держать под рукой при сборке системы.

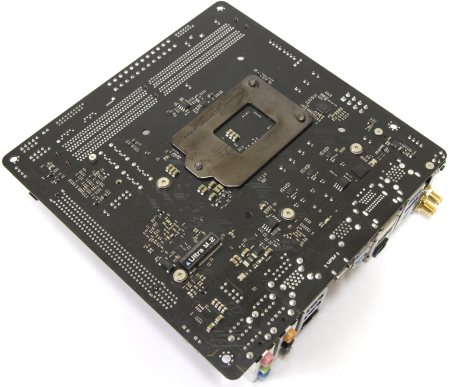

Поскольку плотность элементов спереди большая, то логично предположить, что все здесь разместить не удалось, и поэтому часть переехала на другую сторону, как, например, разъем M.2.

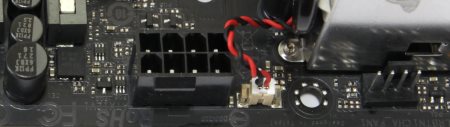

Питание на материнскую плату подается через основной и дополнительный коннекторы ATX по схеме 24+8.
реклама
Для компактной системы это, на мой взгляд, излишне. Не думаю, что кто-то будет покупать подобное устройство целенаправленно для разгона. Для штатной работы было бы достаточно 24 + 4.
Для модулей памяти типа DDR4 предусмотрено два слота красного цвета. Два слота, два канала – ошибиться невозможно. Поэтому подписи здесь роли не играют.
Есть другая неприятная особенность: слоты слишком близко находятся друг к другу. Модули в радиаторах просто прижимаются друг к другу. И есть вероятность того, что радиаторы просто поцарапаются. Любая гарантийная фирма предъявит механические повреждения. Спорить будет сложно.
Производителем заявлена поддержка режимов работы DDR4 2133 / 2400 (2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 / 3733 / 3866 (разгон)) МГц со штатным напряжением 1.2 В, которое разумеется можно увеличивать. Максимальный допустимый объем 32 Гбайт достигается путем установки двух модулей по 16 Гбайт.

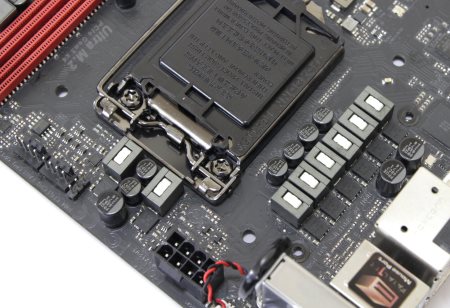

Питание процессора выполнено по 8-мифазной схеме, которая больше похожа на 6+2.

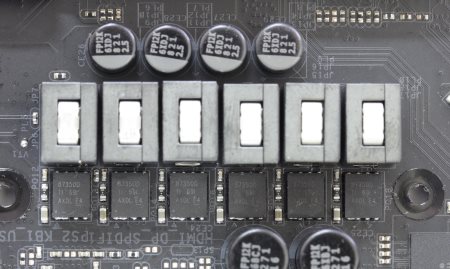

На каждую фазу приходится одна транзисторная сборка Texas Instruments 87350D и по одной супер ферритовой катушке.
В качестве основного ШИМ-контроллера здесь можно обнаружить микросхему International Rectifier IR35201. Она распаяна с обратной стороны платы и может работать по схеме 6+2.
С обеих сторон распаяны драйверы International Rectifier IR3598
