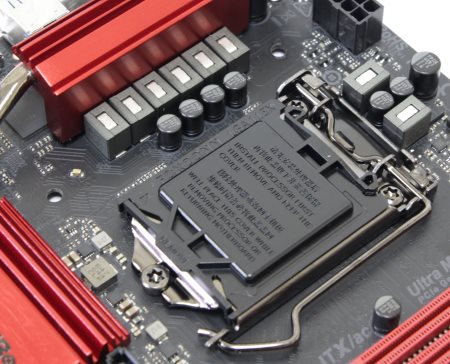

Конденсаторы капсульные твердотельные, хотя обычно в компактных устройствах используют танталовые.
Тепло от верхних транзисторов ничего не отводит, а от боковых - небольшой радиатор. Он изготовлен из алюминиевого сплава и окрашен в красный цвет.
Крепление его осуществляется с обратной стороны при помощи двух подпружиненных винтов. В качестве термоинтерфейса используется светло-зеленая терморезинка.
реклама

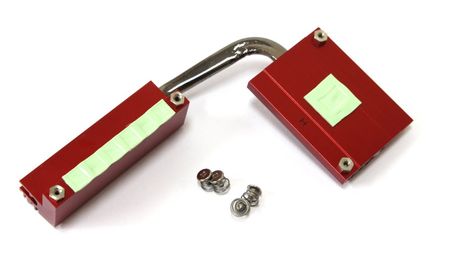

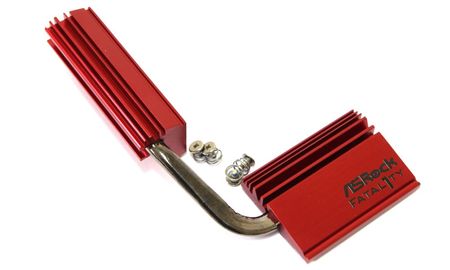

На картинке мы видим, что он не одинок. Он соединяется с радиатором чипсета медной никелированной тепловой трубкой.

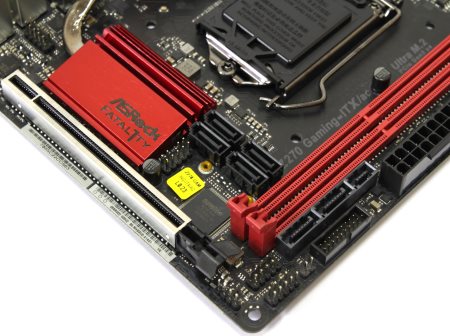

Чипсетный радиатор также изготовлен из алюминиевого сплава и окрашен в красный цвет. Крепление снова осуществляется при помощи двух подпружиненных винтов с обратной стороны. Термоинтерфейс тот же самый - светло-зеленая терморезинка. В данном случае сверху есть надписи. Прежде всего это логотип компании ASRock и символика Fatal1ty.

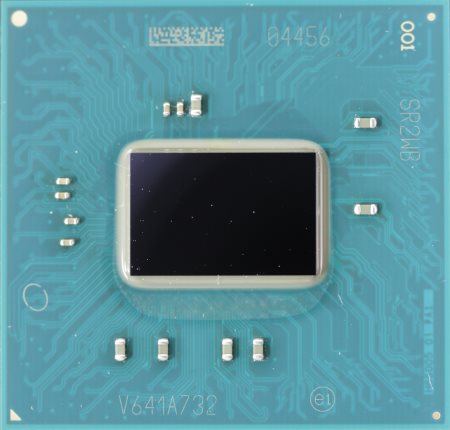

Раз уж мы сняли радиатор, то давайте взглянем на чипсет Intel Z270. Он частый гость нашей лаборатории, поэтому мы на него уже насмотрелись и наизусть заучили все его характеристики.
Как уже отмечалось выше, лишь размеры устройства могут не позволить раскрыть всю его функциональность. Начнем с поддержки накопителей.

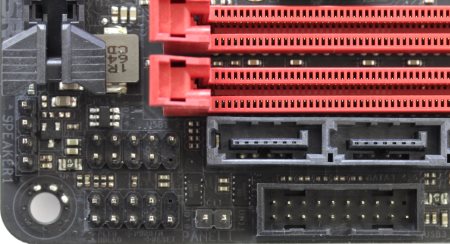

Здесь можно подключить шесть SATA 6 Гбит/с устройств. Два порта объединены в один SATA Express, который находится ближе к краю платы.
реклама

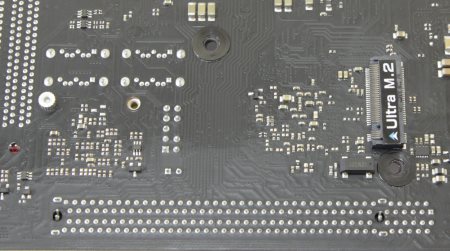

Спереди не нашлось места для разъема M.2 но мы его можем найти с обратной стороны.
Причем это полноскоростной слот и поддерживает устройства, работающие по интерфейсу PCI-e x4 Gen3. Кроме того, он может работать в режиме SATA 6 Гбит/с и поддерживает новую технологию Intel Optane Memory.

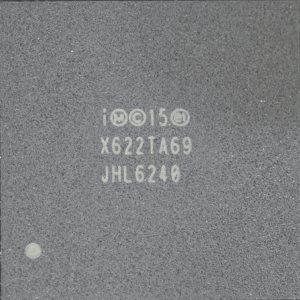

Теперь посмотрим на количество USB портов. На задней панели мы видим всего шесть портов USB 3.0 и один USB 3.1 Type-C. Последний представлен отдельной микросхемой Intel JHL6240.

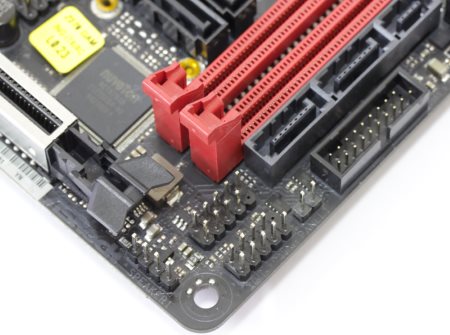

Она же обеспечивает поддержку Thunderbolt 3. Еще на плате есть одна колодка для двух портов USB 3.0 и одна для двух USB 2.0.
Обе расположены в правом нижнем углу. Здесь же мы можем увидеть разъем для подключения кнопок и индикаторов корпуса, а также спикерфона.

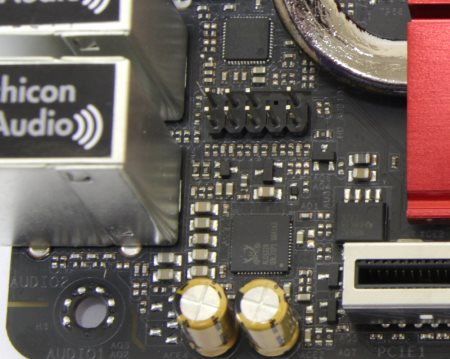

В левом нижнем углу расположился звуковой кодек. Здесь же мы видим разъем для подключения передней аудиопанели, микросхемы кодека и операционного усилителя.
