Эксперименты с видеокартой

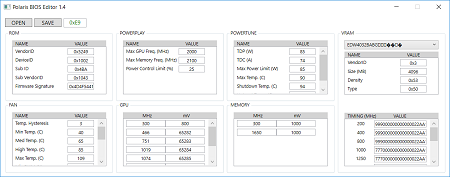

Судя по показаниям утилиты Polaris BIOS Editor 1.4., версия ASUS Radeon RX 470 DirectCU II ограничена по энергопотреблению на отметке 85 Вт, что делает ее экономичной и «прохладной» моделью, которая даже в такой ситуации держит частоту ядра ближе к заявленной.

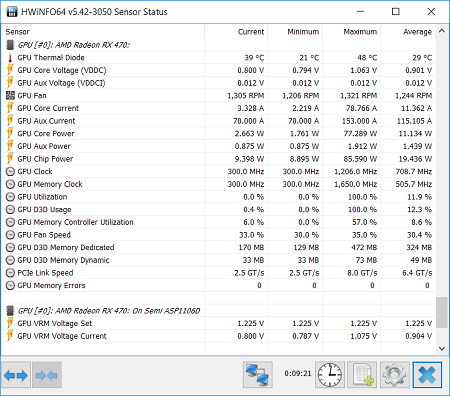

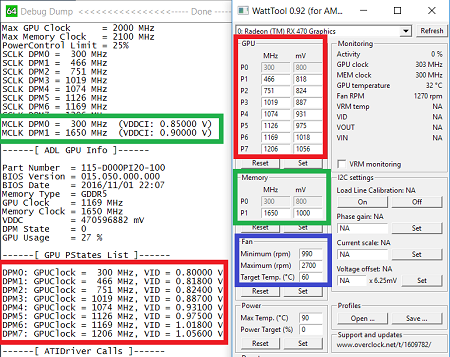

Программы AIDA64 и WattTool 0.92 предоставляют больше информации по напряжениям во всех диапазонах частот и на контроллере памяти.
реклама
Второй неприятной ноткой после маленького радиатора подсистемы питания явилось отсутствие (или отключение термодатчика зоны VRM). Софт не может снять показания, поэтому на выручку нам приходил пирометр.

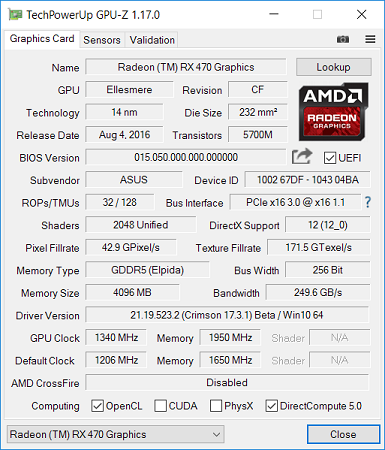

Разгон ASUS Radeon RX 470 DirectCU II без повышения напряжения в данном случае составил 1340 МГц по ядру и 1950 МГц по памяти.

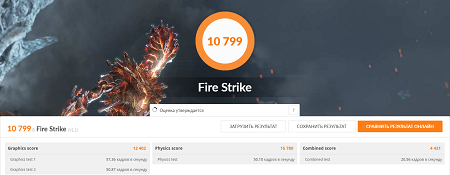

В тесте 3DMark Fire Strike показатели Graphics Score подросли до 12 400 очков.
Для дальнейших экспериментов необходима была перепрошивка BIOS, и тут появились подводные камни. На драйвере версии 17.3.1 с патчем для подписи система грузилась с черным экраном, пришлось откатываться до моей любимой версии 16.11.5.
реклама
Но и это не позволяло менять часть параметров, в итоге довольствуемся TDP на отметке 120 Вт. Остановившись на полученных результатах, мы двинулись далее, после чего дела вновь пошли в гору. Финальным значением для ASUS Radeon RX 470 DirectCU II стали частоты ядра и памяти 1425 МГц и 1950 МГц соответственно.
В данном случае ограничителем стала система охлаждения: даже при максимальной скорости вращения крыльчаток температура GPU подходила к отметке 83°C, VRM – 105°C, и тест прекращался принудительно во избежание повреждений.

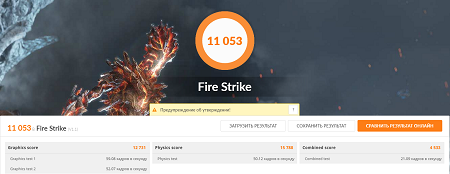

Судя по показателям 3DMark Fire Strike в графе Graphics Score, уровень TDP 120 Вт не позволил видеокарте раскрыться полностью.
Итак, модель ASUS Radeon RX 470 DirectCU II не претендует на звание лучшей оверклокерской видеокарты. Почему бы не провести противоположные действия? Для тестового образца напряжение GPU было уменьшено с 1.506 В до 0.925 В, и наступило счастье. Температуры снизились до 63°C и 80°C при автоматической работе вентиляторов системы охлаждения (~2000 об/мин) и низком уровне шума.

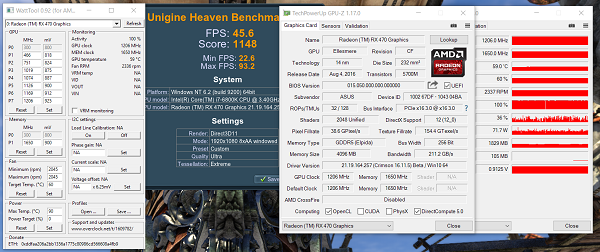

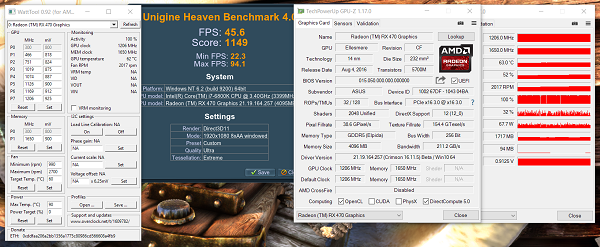

По просьбе трудящихся, вернем скорость вращения к первоначальному значению, как на первом скриншоте, до 2350 об/мин, чтобы сравнить результаты при штатном значении 1.056 В и 0.925 В соответственно.
Получилось добиться 59°C и 72°C для ядра и VRM соответственно. В моих руках и видеокарты Radeon становятся тихими, холодными и экономичными .
Стоит добавить, что потребление модели ASUS снизилось до отметки 75 Вт с незначительными всплесками до 83 Вт. Удалось достигнуть показателя видеокарты Radeon RX 460, да так что хоть от коннектора дополнительного питания отказывайся!
Исследование потенциала системы охлаждения

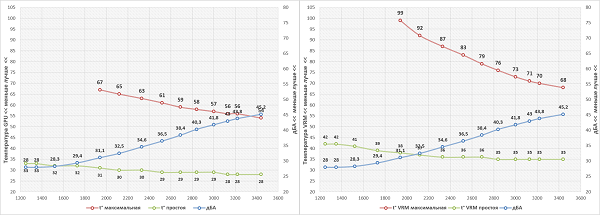

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения. Данная видеокарта лишена датчиков в области подсистемы питания, показания снимались с помощью ИК термометра.
реклама
Результаты исследования потенциала системы охлаждения.
Несмотря на простоту конструкции, система охлаждения ASUS Radeon RX 470 DirectCU II показывает хорошие результаты. Пусть вентиляторы не пугают вас своей скоростью вращения, а радиатор зоны VRM – размерами, в эталонном состоянии они демонстрируют полную состоятельность и право на жизнь.
По моим впечатлениям, если бы вышла обновленная версия с более массивным теплорассеивателем на подсистеме питания, то видеокарта ASUS Radeon RX 470 DirectCU II могла бы стать лучшей в своем классе.
Уровень потребляемого электричества
График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.
На выходе блока питания
Простой | Heaven BenchMark 4.0 | MSI Kombustor
Включите JavaScript, чтобы видеть графики
Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080; MSI Kombustor – 2xMSAA, 1920 x 1080.
Заключение
Видеокарта ASUS Radeon RX 470 DirectCU II – незамеченная и неоцененная по достоинству новинка уходящего сезона. Модель радует своей стоимостью, на фоне которой ей можно простить многое, причем с учетом цены серьезных замечаний практически нет.
ASUS Radeon RX 470 DirectCU II построена на переработанной печатной плате версии Strix, снабжена пусть и упрощенной, но тихой и эффективной системой охлаждения. Даже с небольшим радиатором на подсистеме питания температуры на штатных частотах далеки от критических, благо разработчики оптимально настроили вентиляторы и показатель TDP в микропрограммном обеспечении. Упоминания заслуживает и бонус-код к игре «World of WarShips», и расширенная трехлетняя гарантия.
Единственным недостатком является зона распространения модели: новинка представлена в основном в иностранных интернет-магазинах, таких как Newegg, Amazon и ComputerUniverse. Причем она неплохо смотрится даже с учетом стоимости доставки в последнем случае. От себя добавлю, что ASUS Radeon RX 470 DirectCU II хорошая видеокарта, способная приятно удивить.
Благодарю за помощь в подготовке материала к публикации: donnerjack.
Послесловие
После подготовки материала было установлено, что в розничную продажу стали поступать видеокарты Radeon RX 470/ RX 480 с памятью производства Elpida. С учетом всех изменений микропрограммное обеспечение таких моделей частично отличается участками BIOS, после правки которых сторонними утилитами (такими как Polaris BIOS Editor) они неправильно его сохраняют (не совпадает хеш-сумма или происходит смещение кода), что приводит к черному экрану, BSOD и нестабильной работе.
После изучения множества сообщений на различных отечественных и иностранных форумах единого решения пока так и не найдено. Среди них предлагаются бета-версии Polaris BIOS Editor для памяти Elpida, правки с помощью HEX-редакторов, что выглядит оптимистично и надежно, и доработанные версии BIOS самими участниками. К сожалению, у каждого из вариантов есть свои достоинства и недостатки, поэтому единого способа пока не выявлено. Однако работы ведутся, и мы будем держать вас в курсе .

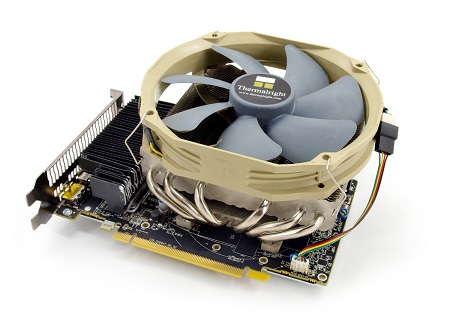

P.S. С моим коллегой RKR мы прорабатывали варианты установки различных систем охлаждения на референсной модели Radeon RX 480. Подобные эксперименты были у меня и с эталонной версией Sapphire Radeon RX 470 Platinum OC.
Уважаемые читатели, если вам интересно данное направление, мы можем расширить список материалов актуальным работами по модернизации и оснащению ASUS Radeon RX 470 DirectCU II нештатными системами охлаждения.
Ждем от вас «лайков», предложений и отзывов!
