Печатная плата

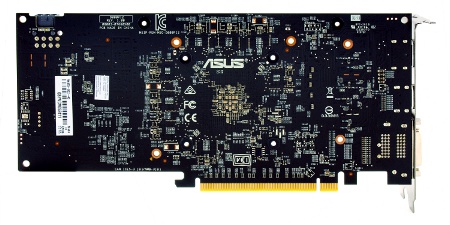

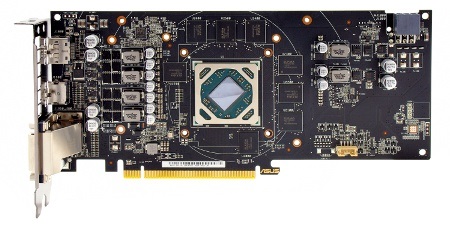

ASUS Radeon RX 470 DirectCU II построена на оригинальной печатной плате черного цвета. Она использует качественную элементную базу, которая соответствует фирменной концепции Super Alloy Power II.
Разработчики применили стандартное расположение элементов, где в центральной части PCB расположен графический процессор, его окружают микросхемы видеопамяти, в левой зоне находится подсистема питания.
реклама
Отличия от версии Strix заключаются в отсутствии коннектора подсветки и разъема для корпусного вентилятора ASUS FanConnect.

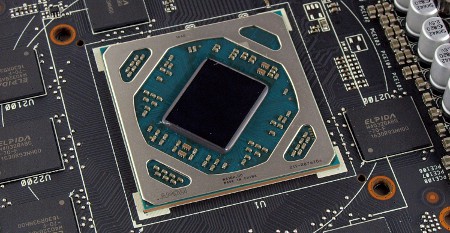

Сердцем героя обзора стал графический процессор Ellesmere (Polaris 10), произведенный по 14 нм техпроцессу на 40-й неделе 2016 года. Он включает 2048 шейдеров, 32 блока растеризации и 128 текстурных блока.

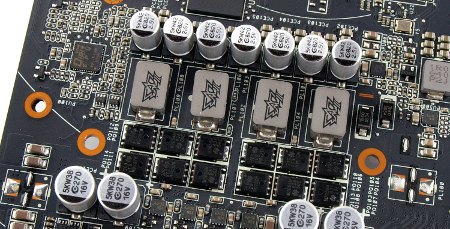

Подсистема питания была переработана инженерами ASUS и построена по схеме «4+1», в которой четыре фазы отводятся на графический процессор и одна на видеопамять.
Левее расположилась микросхема, представляющая собой ШИМ-контроллер VRM DIGI+ ASP1106.
реклама
Видеокарта оснащается четырьмя гигабайтами видеопамяти, которые набраны восемью микросхемами производства Elpida с маркировкой W4032BABG-70-F.
Тактовая частота микросхем памяти составляет 1650 МГц (эффективная частота – 6600 МГц). Однако если обратиться к официальному ресурсу (сейчас это портал компании Micron), мы обнаруживаем, что видеопамять с указанной маркировкой присутствует в техлисте, но частота составляет 1750 МГц. Даунклокинг в чистом виде?
Еще из полезной информации указывается напряжение для микросхем (1.55 В) и рабочая температура (0-95°С). Хоть кто-то приводит полезные данные по своей продукции.
