Внешний вид и размеры
Тестируемая видеокарта внешне напоминает модели GeForce серий GTX 700 и GTX 900, однако при разработке новой линейки дизайнеры сделали внешний вид актуальнее.
Gainward GeForce GTX 1060 Phoenix GS выполнена в трехцветном исполнении, это оттенки черного, красного и золотого. Кожух новинки обзавелся закругленными формами, металлическими вставками и двумя крупными 90 мм вентиляторами с оригинальной структурой лопастей, получивших насечки.

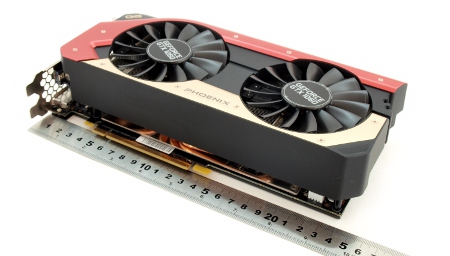

Впечатляют не только размеры упаковки, но и габариты видеокарты-феникса. Ее трехслотовая система охлаждения, которая занимает два с половиной слота, если быть точнее, превращает Gainward GeForce GTX 1060 Phoenix GS в некого крепыша, напоминающего, да простят меня редакторы, небольшой кирпичик. Зато при таком раскладе можно ожидать от кулера хороших результатов, без каких-либо скидок инженерам.
реклама
Кожух системы охлаждения накрывает всю конструкцию, оставляя малый зазор для выхода горячего воздуха. Сбоку на светло-сером фоне красуется надпись «Gainward»: она получила красочную и равномерную подсветку с возможностью регулировки.
Обратную сторону печатной платы модели Gainward закрывает массивная и монолитная пластина, выступающая в роли усиливающей конструкции и защитного элемента от внешних факторов.
Для распределения нагрузки используется крестовина, на винтике которой стоит гарантийная пломба. Еще одна пломба присутствует у болтика рядом с разъемом PCI Express.
Gainward GeForce GTX 1060 Phoenix GS получила следующие видеовыходы:
- Один DVI-D;
- Один HDMI 2.0;
- Три DisplayPort 1.4.
Поддерживаются следующие разрешения:
- Цифровое – до 7680 x 4320 @ 60Гц.
реклама
Дополнительное питание новинка получает с помощью одного шестиконтактного разъема на краю печатной платы. Если приглядеться, становится заметно, что создатели предусмотрели и возможный вариант с полноценным разъемом 8 pin. Уровень TDP героя обзора оценен в 120 Вт, тем самым нам остается запас в 30 Вт для хорошего разгона.
Видеокарта GeForce GTX 1060 лишена поддержки технологии SLI, поэтому разработчики Gainward и не старались сделать свою модель компактнее, установив на нее кулер приличных размеров.
Длина Gainward GeForce GTX 1060 Phoenix GS составляет 247 мм, ширина – 123 мм, в ПК она перекроет два с половиной слота расширения.
Система охлаждения
Компания Gainward является одним из подразделений Palit Microsystems, поэтому неудивительно, что их графические ускорители порой схожи как две капли воды. Да, речь идет о версии Palit GeForce GTX 1060 Super JetStream, но и герой обзора тоже не прост, получив несколько отличий. Но вернемся к теме раздела.
Охладитель представляет собой односекционный радиатор с высокими пластинами продольной формы в количестве 50 штук. Их пронизывают четыре тепловые трубки U-образной формы диаметром 6 мм каждая.
Всю печатную плату накрывает массивная пластина, нечто похожее мы видели на обычной версии Gainward GeForce GTX 1060. Помимо силовых транзисторов она накрывает все микросхемы видеопамяти.
Отдельно отметим подсветку, зона которой занимает чуть ли не половину торца. Она светится приятным зеленым оттенком, и, к сожалению, как я не старался, фотография не может этого передать, засвечивая края.
После установки приложения Nvidia LED Visualizer или официальной утилиты ExperTool II подсветку можно настраивать и выбирать режимы.
Скорость вращения вентиляторов составляет 0 – 2700 об/мин, очень тихими они являются до 1200 об/мин, тихими – до 1500 об/мин.
На этом разбор системы охлаждения был завершен, а дальнейшее изучение видеокарты свелось к поверхностному осмотру из-за отсутствия разрешения на повреждение пломбы.
Печатная плата
реклама
Gainward GeForce GTX 1060 Phoenix GS построена на оригинальной печатной плате черного цвета. Разработчики полностью переработали PCB, оснастив ее полезными функциями и возможностями. К ним можно отнести двойной переключатель BIOS: по умолчанию активирован режим «1» с заводским разгоном, а в положении «2» достигается низкий уровень шума.
Оверклокеры и пользователи, которым необходимы точные измерения, могут воспользоваться контактными площадками для замера напряжения, а также отключить защиту по силе тока и увеличить максимальное напряжение vGPU.
Подсистема питания построена по схеме «3+1», где три фазы отведены под графический процессор и одна на видеопамять.
Сердцем героя обзора стал графический процессор GP106-400-A1, произведенный по 16 нм техпроцессу. Он включает 1280 шейдеров, 48 блоков растеризации и 80 текстурных блоков.
Видеокарта оснащается шестью гигабайтами видеопамяти, которые набраны шестью микросхемами производства Samsung. Тактовая частота микросхем памяти составляет 2002 МГц (эффективная частота – 8008 МГц).
реклама
