Тестовый стенд
В корпусе Aerocool LS-5200 собиралась следующая система:
- Материнская плата: ASUS P5PL2-E;
- Центральный процессор: Intel Core 2 Quad Q6600, штатное напряжение 1.275 В;
- Охлаждение CPU: Scythe Ninja 4;
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: 2 x 2 Гбайта Samsung PC2-5300;
- Видеокарта: Gigabyte Radeon RX 480 4 Гбайт;
- Дисковая подсистема:
- HDD Seagate 250 Гбайт;
- SDD Kingston 120 Гбайт;
- Блок питания: Thermaltake TR-600P (TR2-600AH2NFB), 600 Ватт.
Тестовая конфигурация, без сомнения, древняя. Но и с такими компонентами можно составить свое впечатление о корпусе.
Особенности сборки
Согласно спецификациям производителя, корпус может вместить достаточно габаритные комплектующие: видеокарту длиной до 346 мм (или 371 мм при отсутствии передних вентиляторов) и процессорную систему охлаждения высотой до 170 мм. Правда, максимальная длина блока питания ограничена 160 мм.
реклама
Системная плата в Aerocool LS-5200 устанавливается на стандартные шестимиллиметровые стойки, которые в штатной поставке не вкручены в поддон заранее. Для вкручивания стоек в комплекте присутствует пластиковая головка. Винтов с накатанной головкой для крепления материнской платы в комплекте не предусмотрено.
Блок питания устанавливается самым обычным образом. Затем крепим жесткие диски:

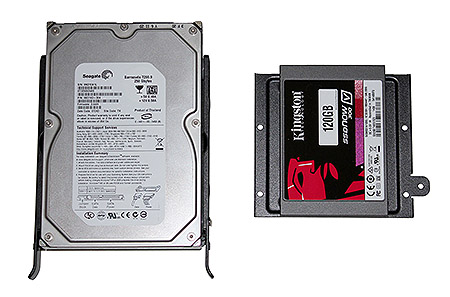

Салазки для накопителей 3.5" просто натягиваются на «винчестеры», для установки первые нужно немножко разогнуть. Накопители форм-фактора 2.5" крепятся винтиками. В корзину салазки задвигаются не очень уверенно, с первых трех попыток они заходили в нее криво. Для крепления твердотельных накопителей предусмотрены винты с накатанной головкой.
Данный корпус так же, как и Aerocool P7-C1, не позволяет установить привод оптических дисков или другое устройство 5.25" типа контроллера вентиляторов. Но, на мой взгляд, в век цифровой дистрибуции наличие привода уже не так актуально (в отличие от портов USB 3.0), так что придираться к этому не будем.
На очереди платы расширения. Здесь не используется безвинтовое крепление, но места крепления плат закрываются декоративной металлической пластиной, которая фиксируется двумя винтами с накатанной головкой.

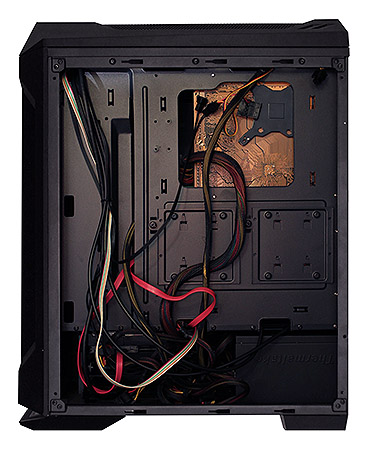

Теперь, когда все компоненты на своих местах, осталось разобраться с проводами. Через длинное вертикальное отверстие кабели проводятся очень удобно. Нужно отметить верхние отверстия, через которые удобно подключается четырехконтактный кабель питания к материнской плате.
Лицевая сторона в плане укладки кабелей выглядит просто прекрасно:
реклама

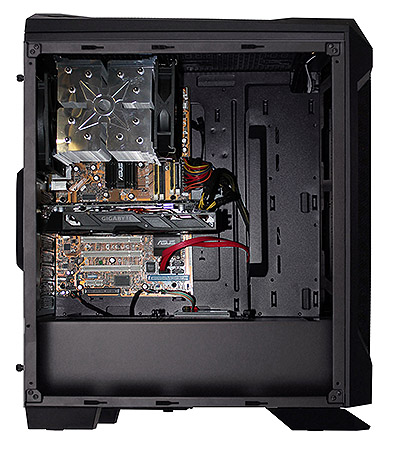

В целом качество изготовления корпуса находится на высоком уровне.

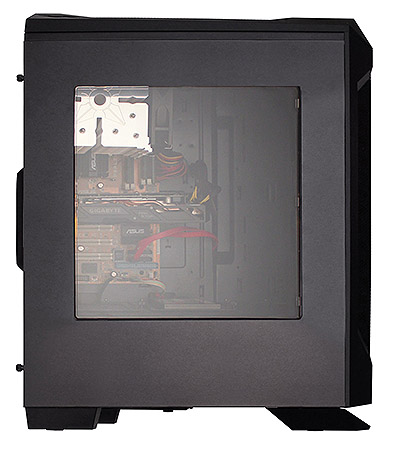

Aerocool LS-5200 с закрытой крышкой:
На этом система собрана и готова к тестированию. Включим ее и поближе рассмотрим систему охлаждения.
Система охлаждения корпуса

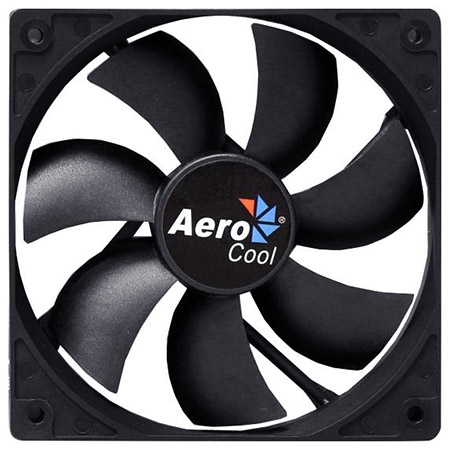

Система охлаждения Aerocool LS-5200 состоит из одного фирменного вентилятора Aerocool в задней части за процессорным разъемом, который удаляет нагретый воздух из корпуса. Он выполнен из черного пластика, его диаметр 120 мм, и по виду идентичен таковому в Aerocool P7-C1
Однако система охлаждения в данном корпусе может быть значительно усилена. В передней части можно установить два 140 мм или три 120 мм вентилятора. Еще пару 140/120 мм моделей можно установить на верхней грани.
Таким образом, система воздушного охлаждения корпуса Aerocool LS-5200 может включать до шести вентиляторов. Производитель рекомендует три передних установить на вдув, а два верхних и задний - на выдув.

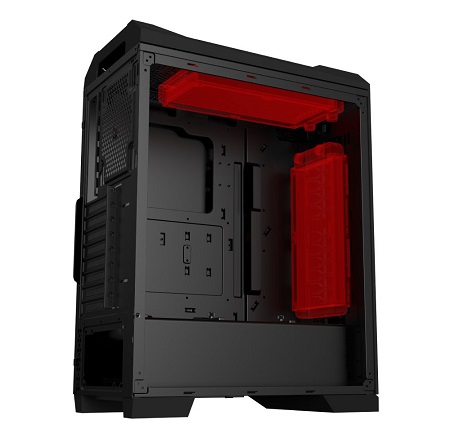

Поддержка системы жидкостного охлаждения выражается в возможности установить под передней панелью 280/360 мм радиатор, под верхней панелью - 240/280 мм радиатор.
Включенная система работает ожидаемо тихо. Ведь в ней трудится всего один вентилятор и корпус выполнен из добротной стали толщиной 0.6 мм.
