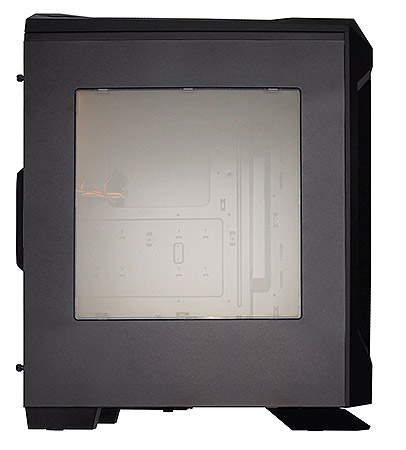

Боковая стенка снабжена акриловым окном.

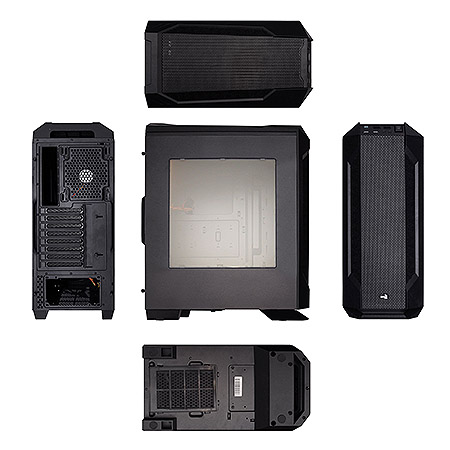

Теперь представим нашу традиционную компиляцию…
… и переходим к изучению внутреннего устройства Aerocool LS-5200.
реклама
Внутреннее строение

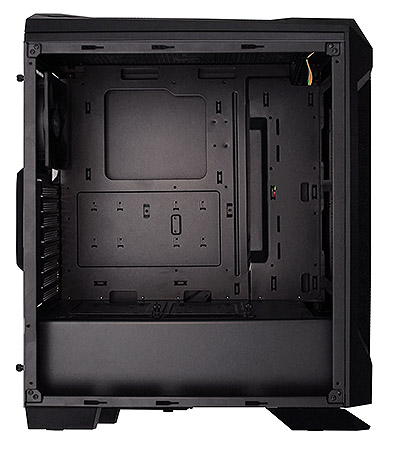

Внутри корпус во многом напоминает Aerocool P7-C1. Шасси выполнено из качественной стали толщиной 0.6 мм, но его конструкция несколько упрощена. Впрочем, двухсекционный дизайн сохранен, блок питания полностью отделен от остальной системы.
Над секцией БП расположен отсек материнской платы. Вырез в поддоне за процессорным разъемом не такой крупный, как в случае старшей модели, но все же должен позволить устанавливать прямо в корпусе системы охлаждения CPU, крепление которых использует backplate (упорную крестовину, располагающуюся с обратной стороны системной платы).
Система организации кабелей практически идентична таковой в Aerocool P7-C1 и состоит из большого вертикального отверстия, пары отверстий под верхней гранью и пары отверстий в нижней части. В прошлый раз она показала себя исключительно удобной, но не упростили ли ее в данном случае? Это выяснится при сборке системы.
реклама

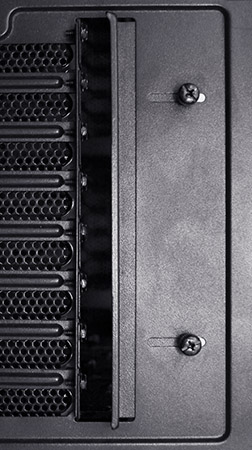

Заглушки слотов расширения прикручены обычными винтами, но так же, как и в модели из серии Project 7, присутствует скользящая планка. Она фиксируется двумя винтами с накатанной головкой и закрывает место крепления плат расширения, несколько улучшая эстетику.

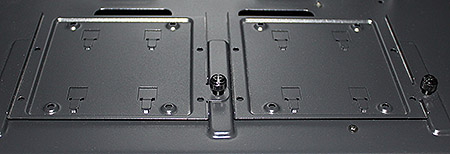

На крышке нижнего отсека располагается пара универсальных салазок для твердотельных накопителей или жестких дисков формата 2.5" или 3.5".

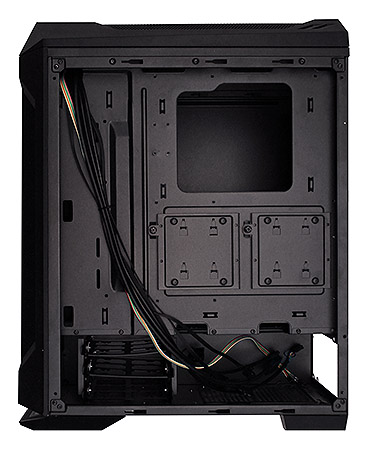

Приведем снимок обратной стороны корпуса в открытом состоянии. Хорошо видно отверстие в поддоне для доступа к упорной крестовине и отверстия системы организации кабелей.
В нижнем отсеке скрывается корзина на три жестких диска формата 3.5". А с обратной стороны находятся две оснастки для установки SDD или HDD формата 2.5", которые крепятся к шасси винтами с накатанной головкой.
Еще два накопителя 2.5" можно прикрепить напрямую к шасси друг над другом, ближе к передней части корпуса.

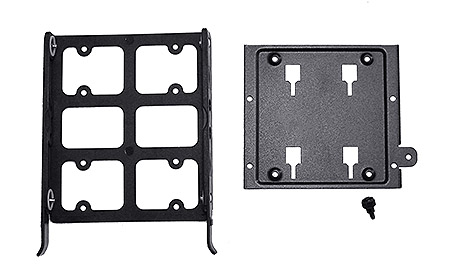

Конструкция самих салазок незатейлива:

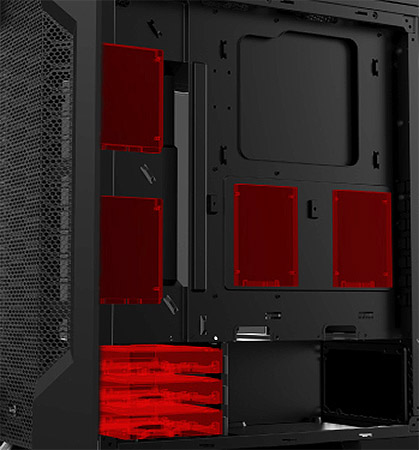

Таким образом дисковая система Aerocool LS-5200 может включать шесть накопителей 2.5" и три диска 3.5".
Теперь перечислим компоненты тестового стенда и перейдем к сборке системы.
