Обзор и тестирование видеокарты MSI GeForce GTX 1050 Gaming X (страница 4)

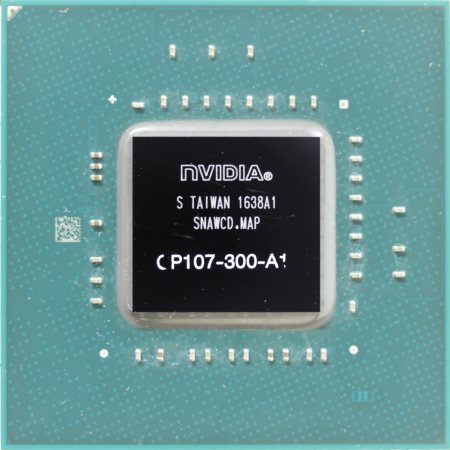

Посередине распаян графический процессор Nvidia GP107. Дополнительная маркировка 300-А1 сообщает нам о том, что это модификация GTX 1050 без приставки Ti.
Чип изготовлен на 38-й неделе 2016 года. Рядом, буквой Г распаяно четыре микросхемы памяти. Вместе они образуют 128-ми разрядный интерфейс, а их суммарный объем составляет 2 Гбайт. По современным меркам это немного, но четырьмя микросхемами можно сделать и 4 Гбайт, как на видеокарте MSI GeForce GTX 1050 Ti Gaming X 4G.
Чипы изготовлены компанией SKhynix. Кстати, для того чтобы выяснить производителя микросхем памяти совсем не обязательно разбирать видеокарту. Данную информацию отображает утилита GPU-z.
реклама

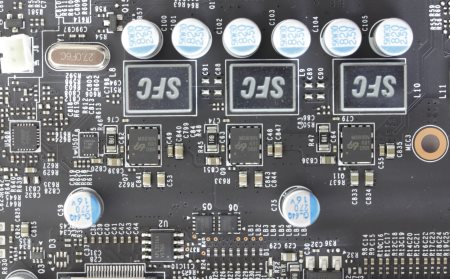

Подсистема питания выполнена по формуле 3+1+1 (GPU/МЕМ/PLL).

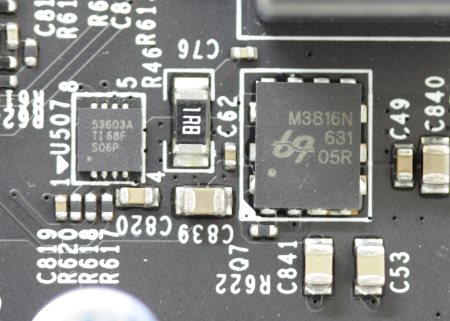

На каждую из трех фаз, питающих графический процессор, приходится по одной транзисторной сборке UbiQ Semiconductor M3816N.

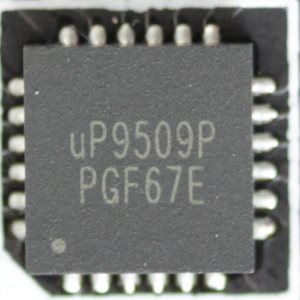

В качестве основного ШИМ контроллера здесь используется микросхема uPI Semiconductor uP9509P.

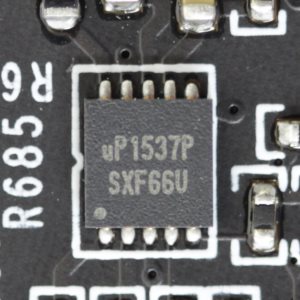

За единственную фазу питания памяти отвечает отдельный ШИМ-контроллер uPI Semiconductor uP1537P.
реклама

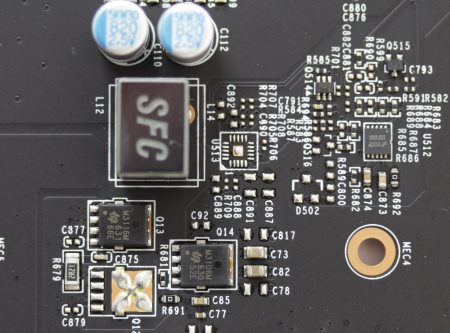

Здесь распаяно два транзистора типа Low Rds(on) и одна супер ферритовая катушка.

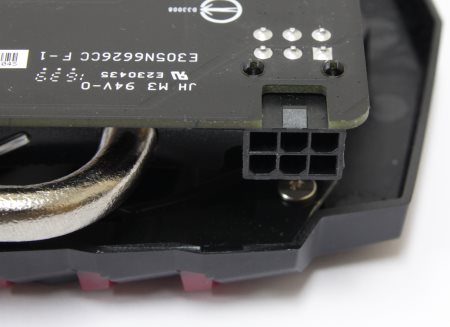

Дополнительное питание подается на видеокарту через единственный разъем 6-pin PCI-e.

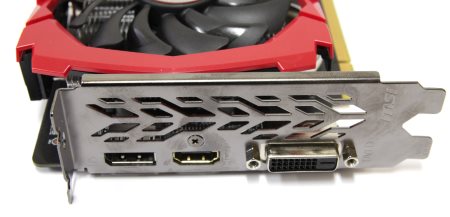

На задней панели находятся следующие видеовыходы.
- Один DVI-D;
- Один Display Port;
- Один HDMI.
