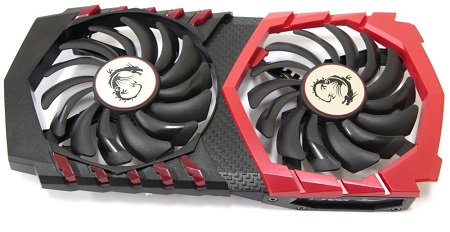

Сверху радиатор закрыт кожухом с вентиляторами.
Да, здесь вентиляторы крепятся не к радиатору, а к кожуху. Кожух снять с радиатора достаточно сложно. Мой коллега проделал данную процедуру, и я ему не завидую. Посередине и с одного края находятся пластиковые ушки, которые вставляются между ребер и их фиксирует небольшой винт. Доступ к ним очень затруднен и эту операцию проделывать крайне неудобно.
реклама

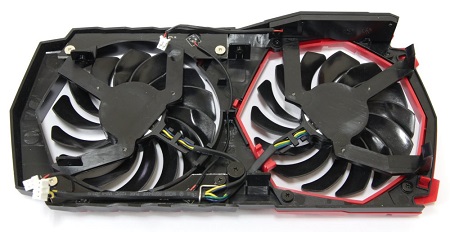

Еще мы видим, что внутри присутствует несколько элементов со светодиодами подсветки. Они подключаются к печатной плате через два разъема. Сам кожух изготовлен из черного пластика, а спереди предусмотрена красная накладка с полупрозрачными частями, сквозь которые светят те самые светодиоды.
Есть специальный каркас, к которому крепятся два вентилятора диаметром 92 мм. На самом деле это диагональ проема, а от края до края лопастей 86 мм.

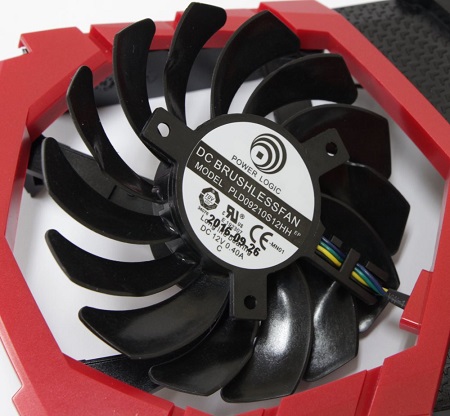

Маркировка на двигателях сообщает нам о том, что это устройства Power Logic PLD09210S12HH с техническими характеристиками 12 В, 0.4 А. На максимальных оборотах должно быть шумно, однако производитель сделал здесь такую же форму лопастей, как и на старших моделях. Просто здесь все немного уменьшено в масштабе.

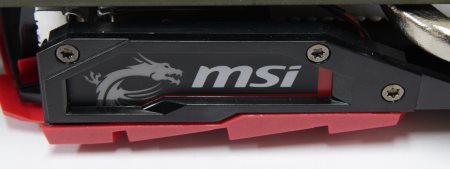

Сверху кожуха мы могли видеть светящуюся эмблему серии Gaming, однако в данном случае она не оборудована RGB светодиодами, а просто светится белым.

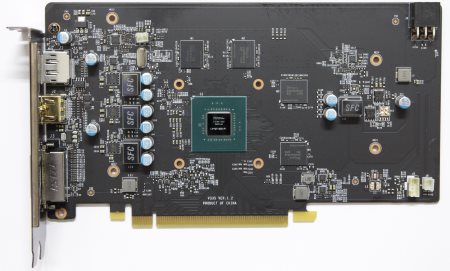

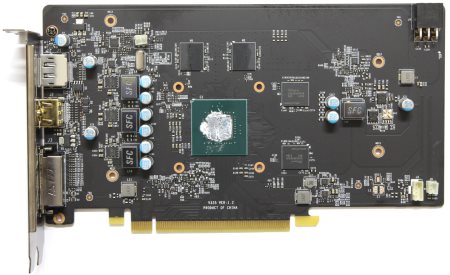

После демонтажа кулера плата выглядит следующим образом.
реклама

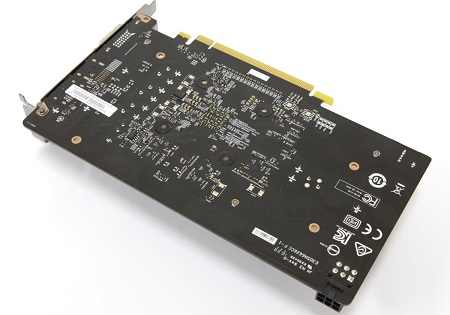

Несмотря на то, что по сравнению со старшими моделями габариты системы охлаждения уменьшились, печатная плата кажется большой и пустынной.
Никаких дополнительных элементов для отвода тепла не предусмотрено. Все транзисторы открыты и подразумевается, что они обдуваются воздухом, который проходит сквозь ребра радиатора.

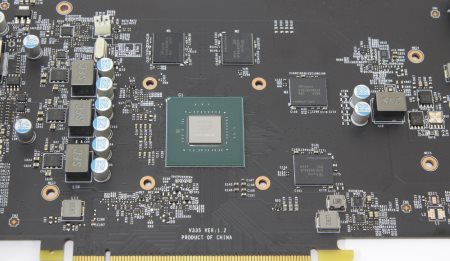

Немного необычно выглядит то, что фазы, питающие графический процессор, расположены в левой части. Обычно они находятся в правой.
