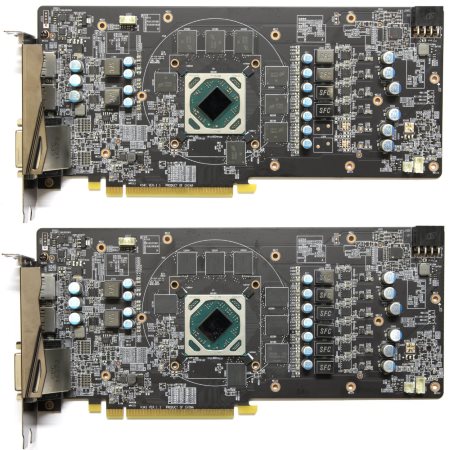

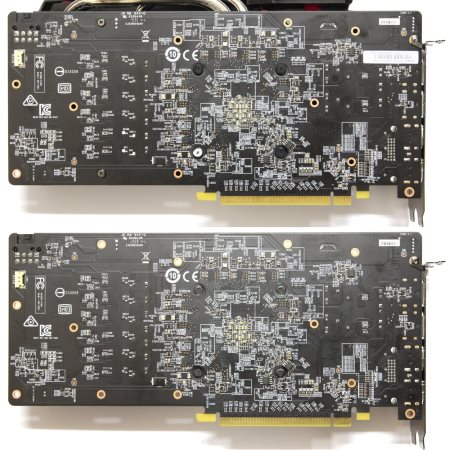

Главный вопрос, который волнует многих: не такая же ли здесь печатная плата, как на MSI Radeon RX 480 Gaming X?
Ответ очевиден.
Это просто близнецы. Ничего странного в этом нет, а наоборот все логично. Зачем делать что-то новое, если уже есть заготовка. Можно что-то где-то отрезать и получить чуть проще.
реклама

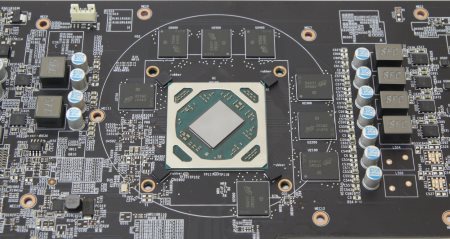

Это заметно невооруженным глазом, поскольку часть элементов не распаяна. А самые глазастые могли еще увидеть другую память. Что ж, это еще один «бонус».

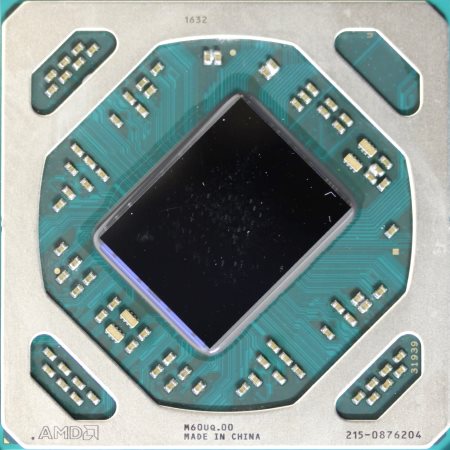

По центру распаян графический процессор Polaris 10 (Ellesmere). Он изготовлен на 32-й неделе 2016 года в Тайване.
Он повернут на 45 градусов относительно подложки. Во избежание сколов предусмотрена специальная металлическая рамка по периметру. Однако с голым кристаллом все равно следует обходиться крайне осторожно и не возлагать на рамку большие надежды.

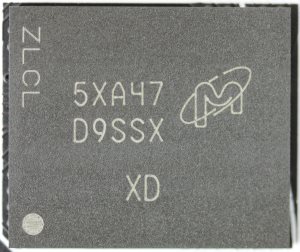

Рядом с сердцем видеокарты распаяно восемь микросхем памяти типа GDDR5 производства компании Micron.
Куда делся Samsung, ведь мы видели микросхемы этого производителя на MSI Radeon RX 480 Gaming X? Рискну предположить, что здесь опять сэкономили. Если б цена на микросхемы была одинакова, то производитель не менял бы чипы на разных модификациях. Здесь мы наблюдаем упрощение во всем. Логично предположить, что это коснулось и памяти.
реклама
Как бы то ни было вместе чипы образуют 256-ти разрядный интерфейс обмена данными, а их совокупный объем достигает 8 Гбайт, из чего можно сделать вывод, что сами микросхемы 8-ми гигабитные.

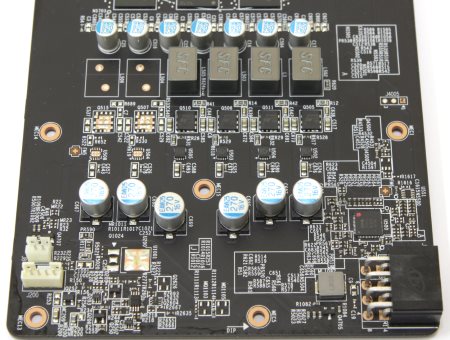

Подсистема питания выполнена по формуле 4+2+1 (GPU/МЕМ/PLL). Здесь ее разделили на две части. Слева две фазы памяти, справа четыре фазы питания ГП. Понятно, что здесь часть элементов просто не распаяли.

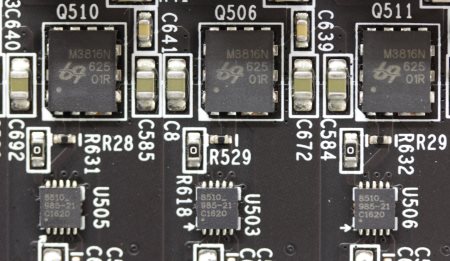

На каждую из четырех фаз, питающих графический процессор, приходится по одной транзисторной сборке UbiQ Semiconductor M3816N. Рядом с каждой такой микросхемой распаяно по одному драйверу International Rectifier CHL8510. В этом отличий от MSI Radeon RX 480 Gaming X нет.

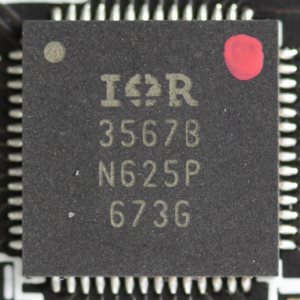

В качестве основного ШИМ-контроллера используется микросхема International Rectifier IR3567B, которая способна обеспечить 6+2 фазы.
В левой части карты расположены две фазы памяти. Здесь также используются транзисторные сборки UbiQ Semiconductor M3816N.
На каждую фазу приходится по одной супер ферритовой катушке. Кроме того, здесь используются твердотельные конденсаторы.

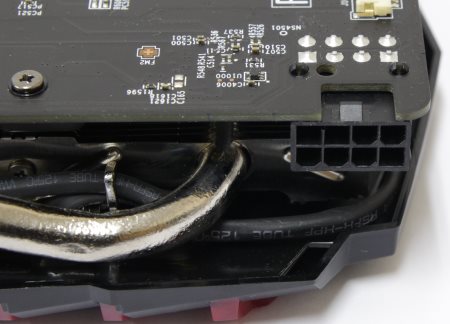

Дополнительное питание подается на видеокарту через единственный разъем 8-pin PCI-e.

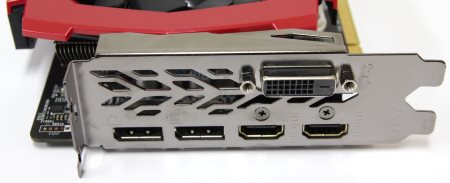

На задней панели находятся следующие видеовыходы.
- Один разъем DVI-D;
- Два разъема Display Port;
- Два разъема HDMI.
Аналоговых видеовыходов нет совсем, и теперь мониторы с интерфейсом D-Sub нельзя подключить даже через переходник.
