Обзор и тестирование видеокарты MSI Radeon RX 470 Gaming X 8G (страница 3)

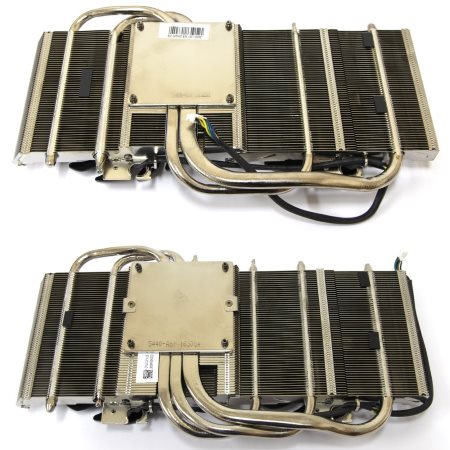

Конструкция радиатора привычная. Из основания выходят две тепловых трубки. Они расходятся вверх и вниз, далее они загибаются в стороны, а потом поворачивают обратно. На пути они пронизывают массив алюминиевых ребер. Все выполнено очень качественно, поскольку места всех соединений пропаяны.

Если внимательно присмотреться, то становится заметно, что радиаторов как бы два. Заметно, что слева и справа два независимых массива алюминиевых ребер. Сверху можно заметить небольшое углубление, образованное ребрами радиатора, в котором укрылись два вентилятора диаметром 100 мм.

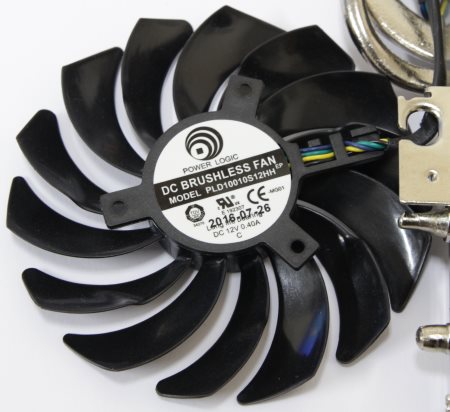

Что касается двигателя, то здесь используется модель Power Logic PLD10010S12HH. Точно такие же мы уже видели на видеокарте MSI Radeon RX 480 Gaming X. Их технические характеристики (12 В, 0.4 А) извещают нас о том, что они не должны быть очень шумными.

Я уже отмечал, что по сравнению с предыдущим поколением серии Gaming форма лопастей немного изменилась. Они стали более дугообразными, что позволило снизить шум на тех же оборотах.

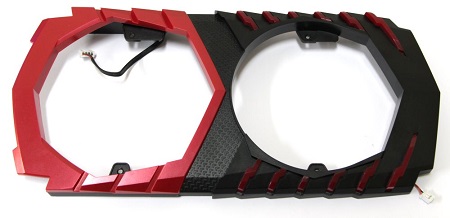

Сверху радиатор закрыт декоративным пластиковым кожухом, который состоит из множества элементов.

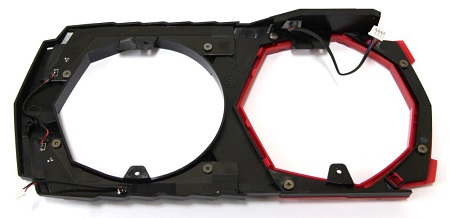

С обратной стороны мы видим, что изначально он черного цвета, а спереди прикреплена красная панель. Кроме этого мы можем обнаружить красные полупрозрачные вставки на черной половине, где с обратной стороны приклеен модуль с несколькими светодиодами.

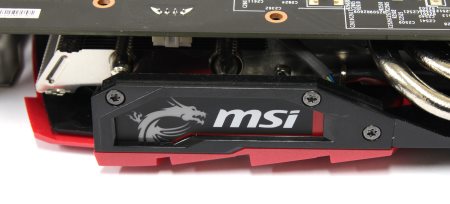

Соответственно эти элементы светятся исключительно красным цветом, но зато можно настроить через программу Gaming APP различные эффекты мерцания. В верхней части находится еще один блок со светодиодами, который подсвечивает два логотипа всеми цветами радуги.

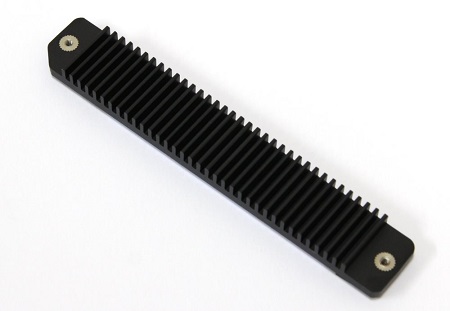

После демонтажа кулера, мы видим еще одно отличие от MSI Radeon RX 480 Gaming X. Здесь также отсутствует металлическая пластина. Вместо нее мы видим только небольшой радиатор на транзисторах.

Он изготовлен из алюминиевого сплава и окрашен в черный цвет. Ребра не высокие потому, что он должен располагаться под основным радиатором.

В качестве термоинтерфейса используется терморезинка голубого цвета. Крепление осуществляется с обратной стороны при помощи двух винтов жестко.

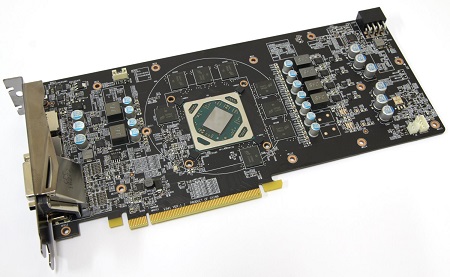

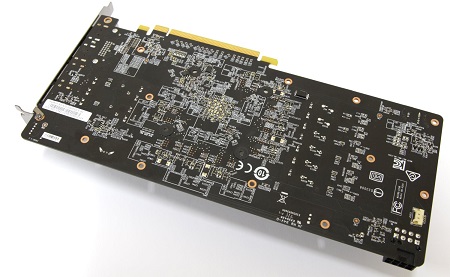

После демонтажа всех элементов защиты и охлаждения видеокарта выглядит следующим образом.

Перед нами, конечно же, не эталонный дизайн печатной платы. Текстолит темно-коричневого цвета, поверхность глянцевая.

Нельзя сказать, что вся площадь перегружена элементами.
