Обзор и тестирование видеокарты Gigabyte GeForce GTX 1070 Mini ITX OC: маленький сюрприз (страница 4)

Печатная плата

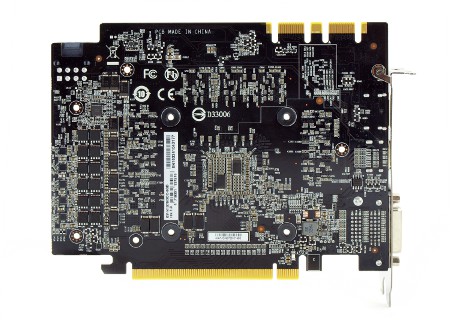

Gigabyte GeForce GTX 1070 Mini ITX OC построена на оригинальной печатной плате, сходства с другими моделями не отмечено. Даже в протестированной ранее версии Gigabyte GeForce GTX 1060 Mini ITX OC 3G PCB отличается.

С этой точки зрения инженеры компании Gigabyte получают оценку «Отлично»: вместо того, чтобы мощный и горячий графический процессор устанавливать на простую печатную плату, и после бороться с ее высоким нагревом посредством урезания производительности в BIOS, они выпустили усиленную и улучшенную версию PCB.

Элементная база выполнена по концепции Ultra Durable VGA, которая включает использование качественных конденсаторов, дросселей с ферритовыми сердечниками, полевых транзисторов и двойных медных слоев в плате.

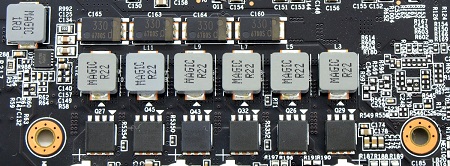

Подсистема питания построена по усиленной схеме «5+1», где пять фаз отводится на графический процессор, одна – на видеопамять.

В качестве ШИМ-контроллера используется микросхема uP9511P, широко применяющаяся в линейке видеокарт GeForce GTX десятой серии.

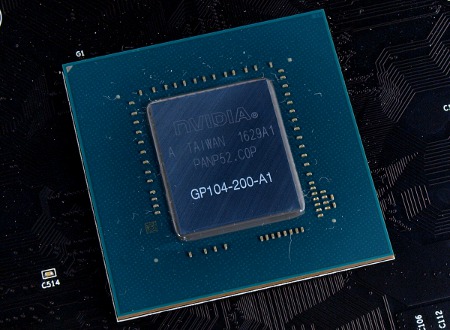

Сердцем героя обзора стал графический процессор GP104-200-A1, произведенный по 16 нм техпроцессу на 29-й неделе 2016 года. Он включает 1920 шейдеров, 64 блока растеризации и 120 текстурных блоков.

Видеокарта оснащается восемью гигабайтами видеопамяти, которые набраны восемью микросхемами производства Micron с маркировкой 6NA47 D9TCB.

Тактовая частота микросхем памяти составляет 2002 МГц (эффективная частота – 8008 МГц).

Тестовый стенд

Тестирование видеокарты Gigabyte GeForce GTX 1070 Mini ITX OC проходило в составе следующей конфигурации:

• Материнская плата: MSI Z97 Gaming 5 (BIOS v 1.11);
• Процессор: Intel Core i7-4770K 4000 МГц (100 х 40, 1.156 В) или 800 МГц во время замера уровня шума;
• Система охлаждения процессора: Thermalright Archon (вентилятор Thermalright TY-140, 140 мм, 500 об/мин);
• Термоинтерфейс: Gelid GC-Extreme;
• Оперативная память: Kingston PC3-17000 (DDR3-2133, 10-11-11-27, 2 x 4 Гбайта, двухканальный режим);
• Накопитель SSD: SanDisk X110 256 Гбайт;
• Блок питания: ETG Premium 1200W, 1200 Ватт;
• Корпус: Cooler Master HAF 922;
• Монитор: BenQ GW2460HM, 1920 x 1080 (откалиброван).

Программное обеспечение

• Операционная система: Windows 7 x64 SP1 Ultimate;
• Драйвер видеокарты: Nvidia ForceWare 376.19;
• Вспомогательные утилиты:
• GPU-Z v. 1.12.0;
• Heaven Benchmark 4.0;
• MSI Afterburner v4.3.0;
• MSI Kombustor 3.5.2.1.

Инструментарий и методика тестирования

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.3.0.

Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor 3.5.2.1 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013.

Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 MAX.
