Система охлаждения
Для инженеров многих компаний разработка системы охлаждения, способной в тесных рамках эффективно отводить до 150 Вт, является нелегкой задачей. Зачастую это надо сделать не только эффективно, но и тихо, и красиво.

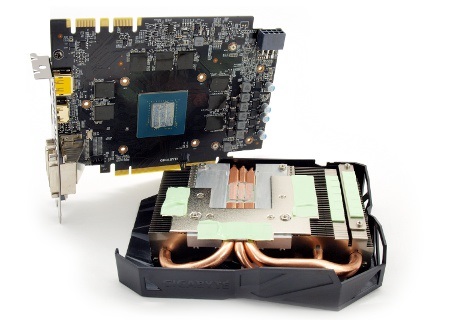

Конструкция системы охлаждения Gigabyte GeForce GTX 1070 Mini ITX OC достаточно заурядная, но продуманная, причем свободное пространство используется полностью. Кулер крепится четырьмя подпружиненными винтами и двумя обычными.

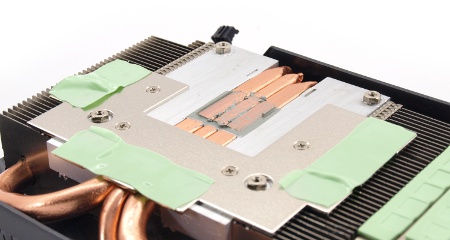

Основной подход разработчиков Gigabyte заметен сразу же – графический процессор соприкасается с тремя тепловыми трубками посредством прямого контакта, а для отвода тепла от микросхем видеопамяти использована дополнительная алюминиевая пластина с зелеными термопрокладками. В качестве интерфейса применена серая паста.
реклама

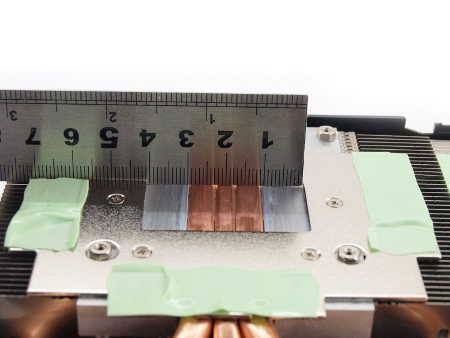

Основание радиатора отлично обработано и подогнано. Тест с металлической линейкой не выявил перекосов и горбиков.

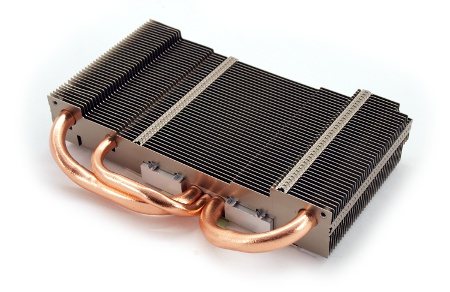

Основной радиатор представляет собой односекционный теплорассеиватель, набранный 39 алюминиевыми ребрами, пронизанными тремя тепловыми трубками U-образной формы. Диаметр последних составляет 8, 6 и 8 мм. Соединения аккуратно пропаяны с каждой стороны.

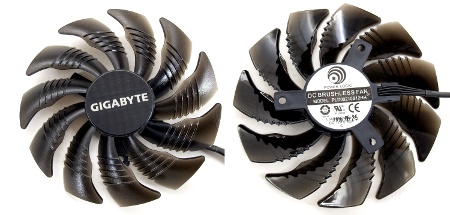

К кожуху крепится единственный вентилятор типоразмера 90 мм. Диаметр лопастей чуть скромнее и составляет 87 мм. Вертушка оснащена разъемом 4 pin.
Она изготовлена компанией Power Logic, модель PLD09210S12HH, и отметилась сбалансированными параметрами: напряжение 12 В при силе тока 0.40 А.
реклама
Вентилятор работает очень тихо вплоть до 1400 об/мин и является тихим до 1900 об/мин. Скорость вращения составляет 0-3400 об/мин.

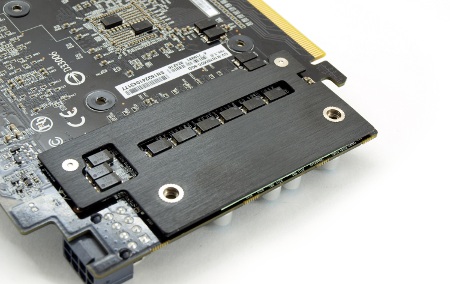

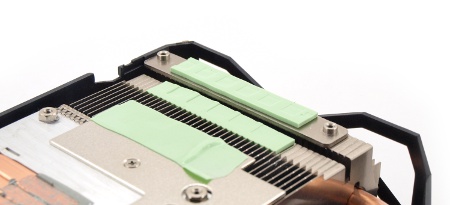

К охлаждению зоны VRM разработчики подошли кардинально. С лицевой стороны за отвод тепла отвечает напаянная у основного охладителя пластина.

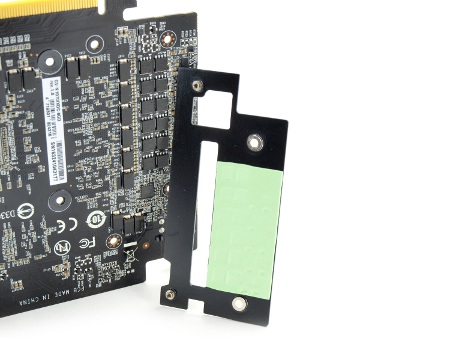

С обратной – небольшая пластина, выступающая в роли плоского радиатора. Решение интересное, хотя неясно, почему оно заменяет полноценный «бэкплейт». Возможно, разработчики не хотели увеличивать видеокарту на несколько миллиметров или же провели внутренние тесты, которые показали определенные результаты.
Забегая вперед, отмечу, что ее отсутствие существенно сказывается на нагреве PCB данного участка. По замерам инфракрасного термометра разница достигает 12°C.
В качестве термоинтерфейса использована та же зеленая прокладка, что и на других компонентах.
