Обзор и тестирование материнской платы MSI Z270 Gaming M5 (страница 2)
реклама
Технические характеристики MSI Z270 Gaming M5
Чипсет | Intel Z270 |
Процессор | Intel 6/7 поколения |
Память | 4 слота DDR 4 от 2133 до 3800+ МГц |
Слоты | 2 х PCI-e 3.0 x16; 1 x PCI-e 3.0 x16 (x4); 3 x PCI-e 3.0 x1 |
Графика | DisplayPort 1.2 до 4096 x 2304@ 24 Гц; HDMI 1.4b 4096 x 2304@ 30 Гц |
Несколько видеокарт | AMD Crossfire 3Way, Nvidia SLI 2Way |
Жесткие диски | 1 x M.2 Mkey 2242-22110 (PCI-e 3.0 x4 и SATA); 1 x M.2 Mkey 2242-2280 (PCI-e 3.0 x4); 6 x SATA 6 Гбит/с; Smart Response и Optane |
Сеть | Killer E2500 |
Аудио | ALC1220 Codec |
USB | 7 x USB 2.0; 6 x USB 3.0; 1 x USB 3.1 Type A; 1 x USB 3.1 Type C |
О дизайне PCB

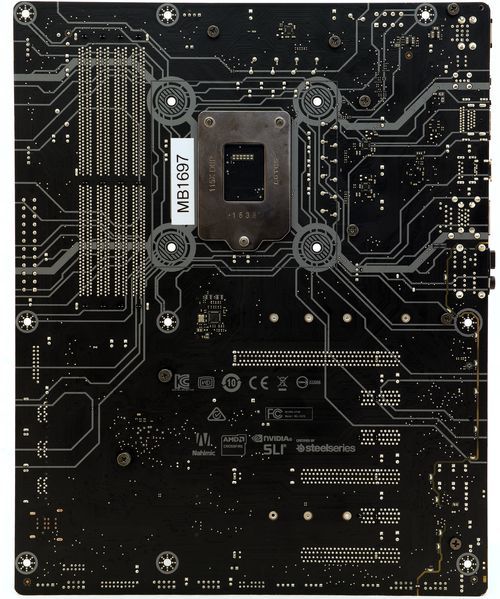

Печатная плата модели MSI украшена с задней стороны узорами, стилизованными под разряды электричества.
реклама
С передней стороны над системой охлаждения и слотами PCI-e предусмотрены защитные кожухи.

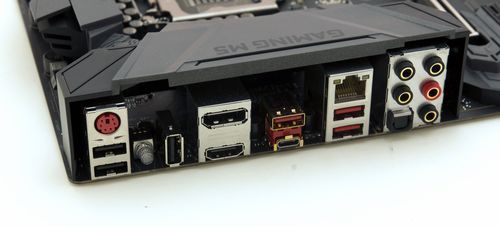

Сохранен старый интерфейс PS/2, рядом соседствует USB 2.0 для восстановления BIOS, хотя он может работать и как простой USB 2.0.
О восстановлении подробно: материнская плата умеет перезаливать образ BIOS без процессора. Для этого копируете на USB-накопитель FAT32 образ BIOS с названием MSI.rom. Затем вставляете флешку в данный порт. Нажимаете кнопку Flashback+ (расположена над разъемами DIMM), и процесс автоматически включается и записывает образ. При этом мигает светодиод, а по окончании записи он выключается.
Небольшая кнопка рядом с портом USB 2.0 – кнопка сброса BIOS. Пара USB 3.1 Type A и USB 3.1 Type C разведена с помощью контроллера нового поколения Asmedia 2142.

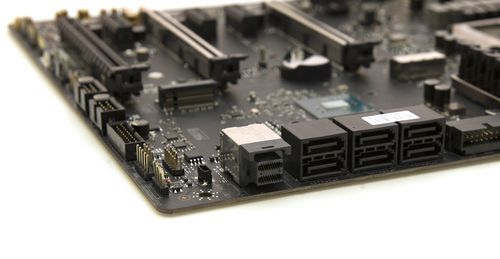

Стандарт U.2. не получил особого распространения в десктопах (за редким исключением) и давно нашел свое применение в серверах и рабочих станциях. Из-за него плата не досчиталась еще одного PCI-e 1x.
реклама

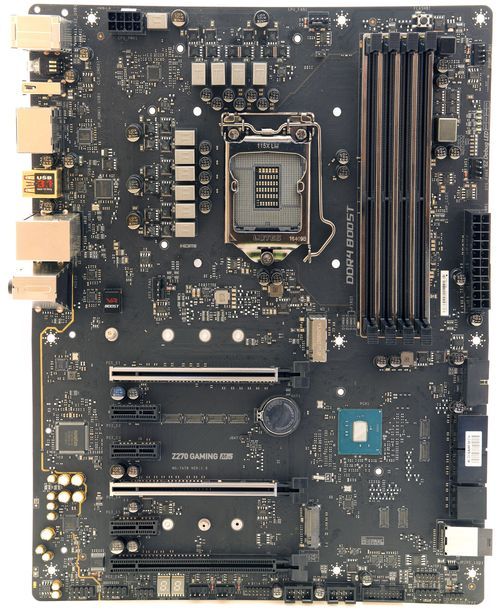

После снятия кожуха и системы охлаждения открывается следующий вид. Увы, за радиатором PCH никто не следит, нет датчиков. Ключи по соседству с PCH переключают линии PCI-e между U.2/М.2 и SATA. Разъемы PCI-e и DIMM оснащены металлической защитой. Аналогичным образом защищены слоты U.2 и верхний М.2.
На плате нет привычных для многих пользователей кнопок включения и перезагрузки, но есть простая система индикации состояния инициализации устройств (VGA, CPU, Dram, Boot). Рядом спряталась площадка измерения напряжений. Для нее выбрано не совсем удачное место, да и контакты слишком маленькие и без отверстий. Возможно, из-за этого производитель даже не упоминает о такой возможности в инструкции.

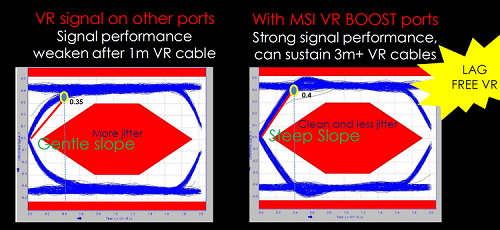

Небольшая коробочка с надписью VR призвана уменьшить колебания напряжений на портах USB для более стабильной передачи по USB.
Десять фаз питания составлены из пяти парных фаз. Предположительно использован ШИМ-контроллер компании uP. Применена элементная база из качественных комплектующих в соответствии с фирменной концепцией Military Class 5. В ее состав вошли твердотельные конденсаторы Dark CAP и дроссели Titanium Choke.
Для поддержки сетевых соединений установлен гигабитный LAN-контроллер Qualcomm Atheros Killer E2500, обладающий рядом аппаратных и программных преимуществ для выбора приоритетов игрового и мультимедийного трафиков. Установить их можно в MSI Gaming Lan Manager.
