Обзор и тестирование видеокарты Gigabyte Radeon RX 480 G1 Gaming 4G: бочка меда с каплей дегтя (страница 4)

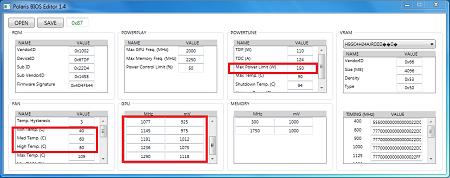

На момент написания материала была доступна утилита Polaris BIOS Editor версии 1.4. Сразу отмечаем невысокое значение Max Power Limit в 127 Вт, которое Gigabyte Radeon RX 480 G1 Gaming удерживает во всех играх и бенчмарках. Очень неоднозначный показатель для видеокарты с качественной подсистемой питания и восьмиконтактным коннектором. Остальные параметры ничем интересным не выделялись.

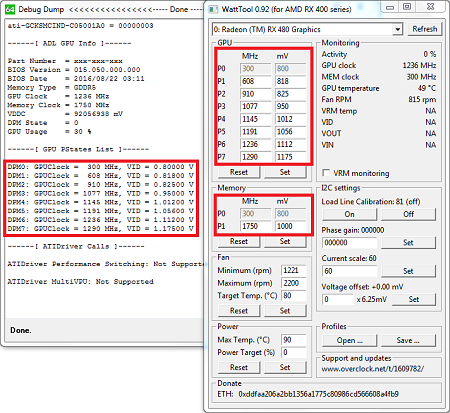

Утилиты AIDA64 и WattTool раскроют нам значения напряжений, зашитых в восемь показателей DPM. Для максимального значения частоты ядра 1290 МГц разработчики установили 1.175 В, что сказалось на возросшем потреблении.

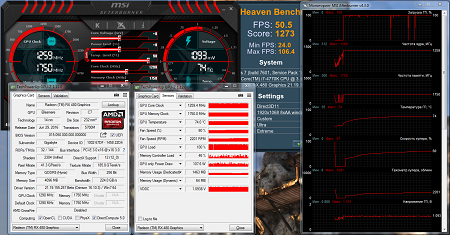

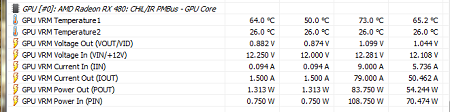

Опытным путем было установлено, что оно для Gigabyte Radeon RX 480 G1 Gaming в таком случае составило 155-160 Вт. И это не удивительно с учетом того факта, что пороговое значение 127 Вт достигалось быстро, после чего видеокарта начинала сбрасывать частоту.

Посмотрим на результаты разгона модели Gigabyte в нашей лаборатории. При Power Limit +50% все сразу встало на свои места, и видеокарта начала жить другой жизнью: линия частоты ядра выглядела в виде прямой, производительность повысилась.

При напряжении +100 мВ удалось добиться частоты ядра 1370 МГц и частоты памяти 1950 МГц. Не будем забывать, что видеопамять разогнана с 1500 МГц до 1750 МГц самими разработчиками, так что данные микросхемы обладают отличным потенциалом.

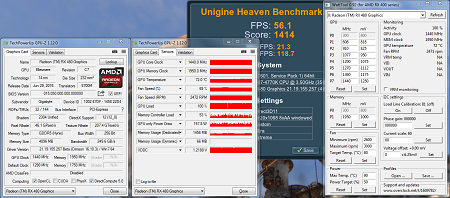

Для преодоления планки напряжения 1.2 В воспользуемся программой WattTool. Максимальным результатом можно считать 1440 МГц и 1950 МГц по ядру и памяти соответственно.

Итоговый частотный потенциал Gigabyte Radeon RX 480 G1 Gaming оставил приятное впечатление. Но теперь я буду включать в материал и обратный процесс – downvolting или понижение напряжения для снижения энергопотребления и улучшения температурного режима видеокарты.

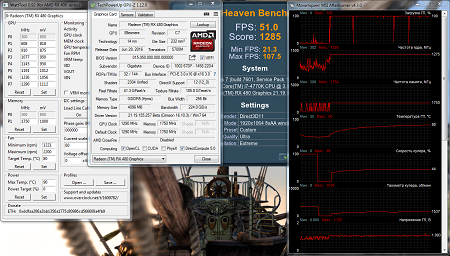

Данный экземпляр смог стабильно работать при 1.112 В, что снизило потребление с 155-160 Вт до 137-140 Вт. Это не исключило троттлинг полностью, но позволило графическому ядру функционировать на частотах 1268-1285 МГц.

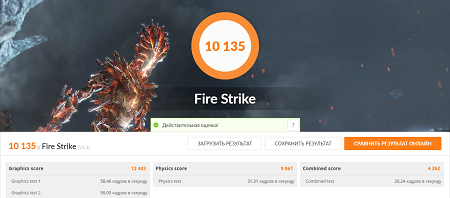

Производительность в 3DMark Fire Strike по Graphics Score поднялась на 100 очков.

Дополнительный сюрприз поджидал после посещения официального сайта и обнаружения в разделе «Загрузки» новой прошивки BIOS версии F4. Основное изменение скрывалось за понятной надписью – «Improve the Fan Performance». Разработчики повысили скорость вращения крыльчаток вентиляторов для уменьшения нагрева.

После скачивания архива нам доступна прошивка из-под DOS или в среде Windows. При наличии опыта и запасной видеокарты можно пробовать второй способ. Весь процесс занял менее одной минуты.

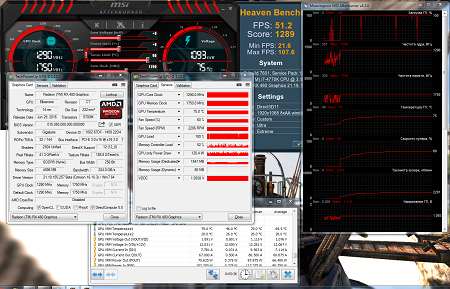

Налицо явные изменения: теперь вместо 80°C, 1400 об/мин и тихой видеокарты мы получаем 74°C, 2200 об/мин и видеокарту, которую уже отчетливо слышно на общем фоне работающего ПК.

При этом уровень шума средний, комфортный для продолжительной работы, но к хорошему быстро привыкаешь, и хочется все вернуть назад. Почему не усредненное значение, скажем, 1800 об/мин? Загадка .

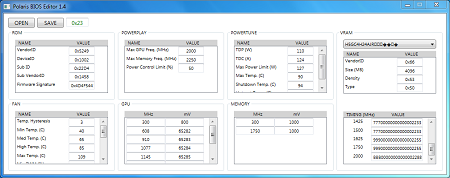

Теперь оценим результаты личных трудов по настройке Gigabyte Radeon RX 480 G1 Gaming с помощью параметров в BIOS. За основу взята та же версия F4.

Была изменена кривая скорости вращения крыльчаток, прошиты собственные значения напряжений и главное – тепловой пакет на отметке 150 Вт!

Наконец-то видеокарта потребляет сколько ей надо (~135-140 Вт) при частоте ядра всегда 1290 МГц и температурах GPU и VRM соответственно 75°C и 79°C. Можно сделать замечание, что обороты вентиляторов не изменились, так и произошло, однако в играх и в закрытом ПК видеокарту едва слышно.

Общие вопросы вида «как можно не слышать вентиляторы при 2200 об/мин», получают равносильный ответ – все зависит от конкретной модели вертушек. Бывают видеокарты, которые жужжат уже при 1500 об/мин или остаются негромкими при 2200 об/мин.

Исследование потенциала системы охлаждения

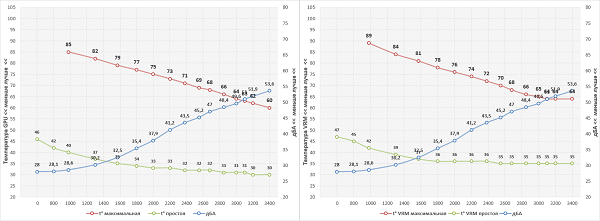

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения. Данная видеокарта снабжена датчиком в области цепей питания графического процессора VRM1, показания которого снимались программой HWiNFO64. Датчик VRM2 отвечает за температуру подсистемы питания видеопамяти, однако на множестве моделей Radeon RX 470/ RX 480 он деактивирован. Дополнительные замеры проводились с помощью пирометра.

Результаты исследования потенциала системы охлаждения.

Система охлаждения WindForce в данном случае получилась достаточно оптимизированной. Есть возможность сделать ее и тише, и холоднее. Жаль, что определенного баланса нет в самом микропрограммном обеспечении: горячая при использовании старой версии BIOS, чуть шумная с новой. Несмотря на то, что дискомфорта не возникает и все в допустимых рамках, все же хочется идеальную Radeon RX 480 .

Уровень потребляемого электричества

График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.

Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080; MSI Kombustor – 2xMSAA, 1920 x 1080.

Заключение

Видеокарта Gigabyte оставила хорошее впечатление за счет использования нереференсной печатной платы и производительной системы охлаждения. Новинка зарекомендовала себя как удачная модификация Radeon RX 480, которая получила усиленную подсистему питания, заводской разгон, дополнительное питание в виде восьмиконтактного разъема, расширенный набор интерфейсов и трехлетнюю гарантию.

Отдельно отметим оригинальный кулер WindForce, достойно справляющийся с охлаждением видеокарты. Незначительные упрощения коснулись микропрограммного обеспечения, в котором тепловой пакет был занижен до 127 Вт с целью сделать новинку энергоэффективной, а кривая скорости оборотов вентиляторов осталась проработанной не полностью. Однако это все мелочи и незначительные придирки на фоне остальных моделей из линейки Radeon RX 480, которые по возможности мы рассмотрим в дальнейшем.

Финальный вывод будет прост – Gigabyte Radeon RX 480 G1 Gaming 4G станет неплохим выбором для сборки игровой системы, ориентированной на разрешение Full HD, где 4 Гбайт видеопамяти на сегодняшний день являются оптимальным решением.
