Система охлаждения
Система охлаждения WindForce на видеокарте Gigabyte Radeon RX 480 G1 Gaming 4G построена по классическому принципу, каких-либо сюрпризов здесь нет.
Для снятия кулера необходимо открутить четыре винтика в области графического процессора и два в зоне VRM. От кожуха тянутся три проводка от вентиляторов и зон подсветок.
В основании применена технология прямого контакта, когда GPU контактирует непосредственно с тепловыми трубками. Впрочем, из-за пластины провести тест ровности с помощью металлической линейки невозможно. Само основание обработано хорошо, тепловые трубки слегка выступают и практически полностью покрывают графический процессор.
реклама
За отвод тепла от микросхем видеопамяти отвечает прикрученная металлическая пластина. С ними она взаимодействует через хрупкие термопрокладки серого цвета толщиной 0.5 мм.
Охлаждение подсистемы питания vGPU организовано схожим образом, за исключением того, что термоинтерфейс и пластина заметно прибавили в толщине. Прижим равномерный, во время тестирования перегрева силовой части отмечено не было: более точные результаты замеров приведены в разделе «Исследование потенциала системы охлаждения».

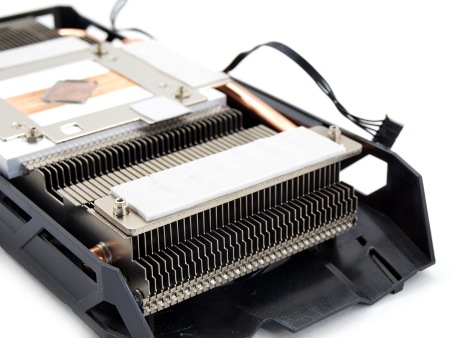

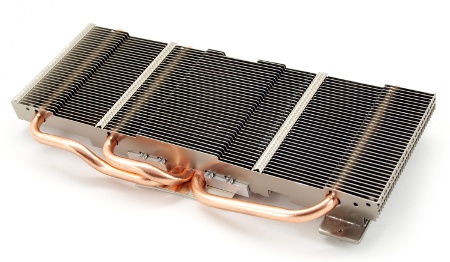

Охладитель представляет собой односекционный радиатор простой формы, набранный 37 алюминиевыми никелированными пластинами. Они пронизаны тремя тепловыми трубками диаметром 6 мм каждая. Соединения тщательно пропаяны.

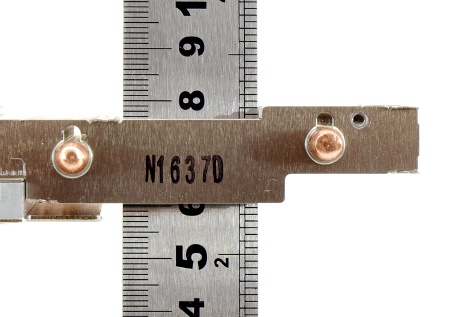

Толщина ребер в центральной части составляет в среднем 15-16 мм.
реклама

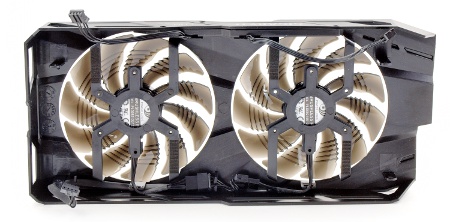

Вместе с пластиковым кожухом снимается пара вентиляторов. Под его корпусом проходит кабель-менеджмент без особых ухищрений. Здесь же демонстрируются зоны подсветок: каждая из них получила независимое управление и питание.

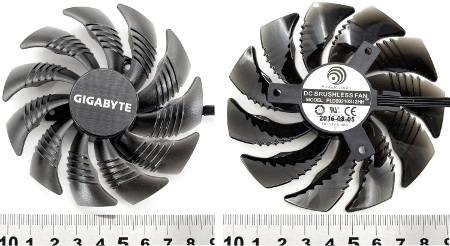

За активное охлаждение отвечают два вентилятора с диаметром крыльчатки 87 мм производства Power Logic. Перед нами модель PLD09210S12HH с характеристиками 0.4 А и 12 В. Скорость вращения составляет 0-3400 об/мин.
Устройства остаются очень тихими до 1400 об/мин и тихими – до 1800 об/мин. Хороший показатель по соотношению оборотов и издаваемого шума.

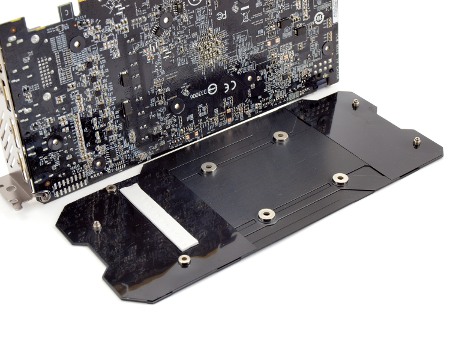

Последним элементом в системе охлаждения является «бэкплейт». Он не только защищает видеокарту от прогиба, но и отводит тепло от зоны VRM через толстую термопрокладку. Однако из-за отсутствия прорезей в пластине горячему воздуху сложнее покидать образовавшуюся нишу и процесс конвекции замедляется.
Печатная плата

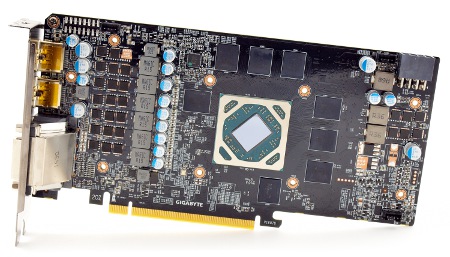

Gigabyte Radeon RX 480 G1 Gaming 4G построена на оригинальной печатной плате черного цвета с глянцевым отливом. Используется один из видов расположения ключевых элементов, при котором подсистема питания смещена к интерфейсной панели. Видеокарта поддерживает технологию CrossFireX и позволяет установить до четырех графических ускорителей в единый тандем.

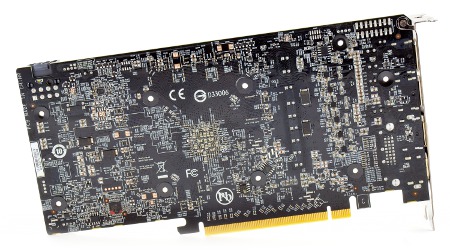

На обратной стороне применена плотная компоновка SMD-элементов.

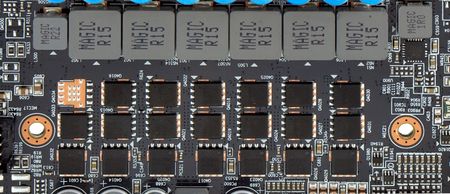

Подсистема питания построена по усиленной схеме «6+2», где шесть фаз отводится на графический процессор и две – на видеопамять.
реклама

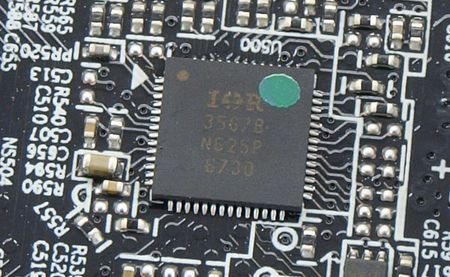

В качестве ШИМ-контроллера используется микросхема IR 3567B, поддерживающая протокол I2C и большое число энергосберегающих функций.

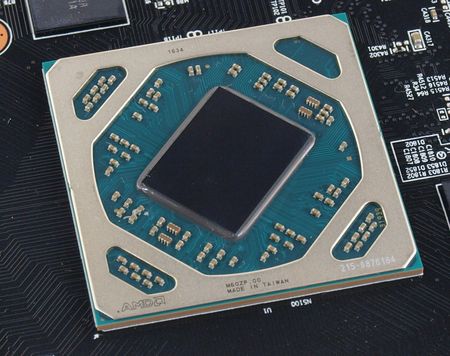

Сердцем героя обзора стал графический процессор Ellesmere (Polaris 10), произведенный по 14 нм техпроцессу на 34-й неделе 2016 года. Он включает 2304 шейдера, 32 блока растеризации и 144 текстурных блока.

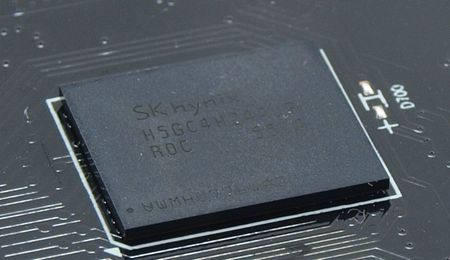

Видеокарта оснащается четырьмя гигабайтами видеопамяти, которые набраны восемью микросхемами производства SKhynix с маркировкой H5GC4H24AJR.
Тактовая частота микросхем памяти составляет 1500 МГц, однако они разогнаны производителем до 1750 МГц (эффективная частота – 7000 МГц).
