Обзор и тестирование видеокарты MSI GeForce GTX 1060 Gaming X (страница 4)
реклама

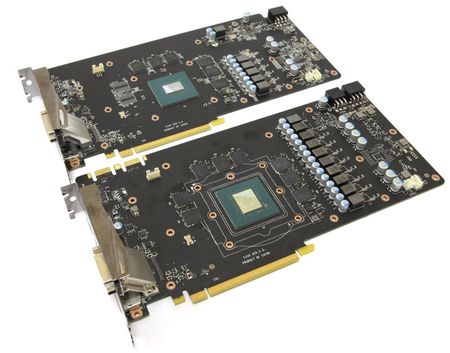

Теперь проведем сравнение с видеокартой MSI GTX 1070 Gaming X.

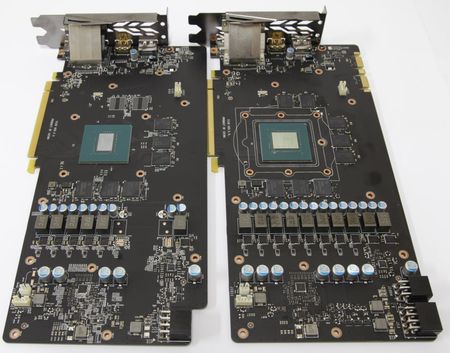

Габариты совпадают, а вот в остальном карты совершенно разные.
реклама
Кстати, здесь мы можем заметить, что часть микросхем памяти не распаяна, а это говорит о том, что возможно создать модификацию с 256-ти разрядным интерфейсом памяти. Чип GP106 сильно отличается от GP104 прежде всего размерами самого кристалла. Ну и в целом перед нами совершенно другая карта, поэтому никакие сравнения здесь неуместны.

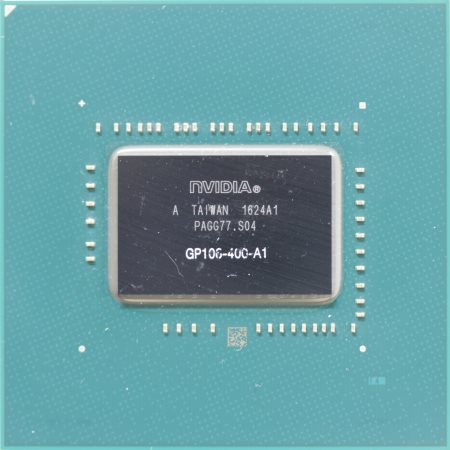

Спереди посередине распаян графический процессор Nvidia GP106 с дополнительной маркировкой 400-A1, что означает модификацию GTX1060 с 6-ю гигабайтами видеопамяти. Версии с 3-мя обозначаются как GP106-300-A1.
Чип изготовлен на 24-й неделе текущего года в Тайване. Никакой защитной рамки по периметру не предусмотрено и мне кажется, что напрасно, ведь даже небольшой перекос может отколоть уголок кристалла.

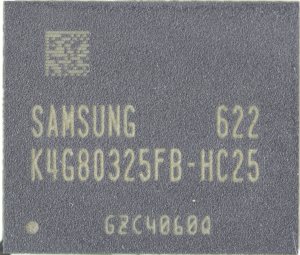

Рядом с видеочипом буквой Г распаяно шесть микросхем памяти типа GDDR5 производства компании Samsung.
Данные микросхемы без особого труда способны преодолеть барьер результирующей частоты в 8000 МГц. Вместе они образуют 192-х разрядный интерфейс обмена данными, а их совокупный объем достигает 6 Гб.

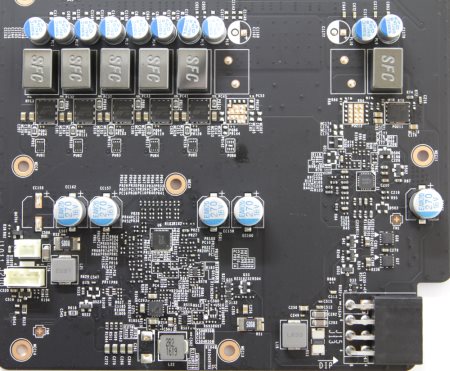

Практически всю правую часть платы занимает подсистема питания. Она выполнена по формуле 5+1+1 (GPU/МЕМ/PLL).
реклама

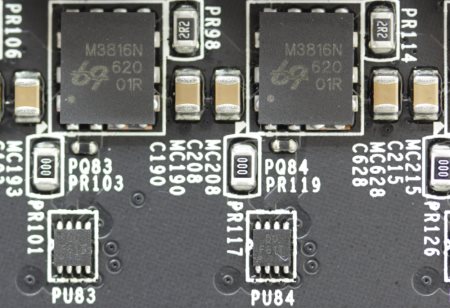

На каждую из пяти фаз, питающих графический процессор, приходится по одной транзисторной сборке UbiQ Semiconductor M3816N . Рядом с каждой такой микросхемой распаяно по одному драйверу, идентифицировать которые не удалось.

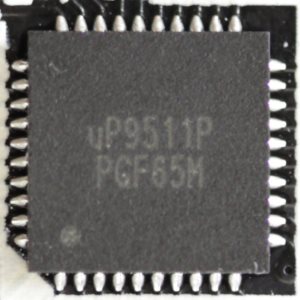

В качестве основного ШИМ-контроллера здесь используется микросхема uPI Semiconductor uP9511P, который поддерживает технологию Nvidia Open Voltage Regulator.

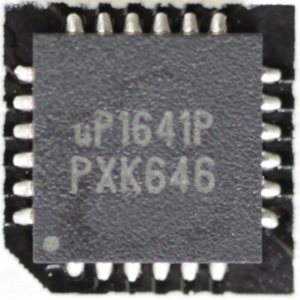

За единственную фазу питания памяти отвечает отдельный ШИМ-контроллер uPI Semiconductor uP1641P.
Здесь используется одна транзисторная сборка SinoPower SM7320. На каждую фазу приходится по одной супер ферритовой катушке. Кроме этого здесь используются твердотельные конденсаторы.

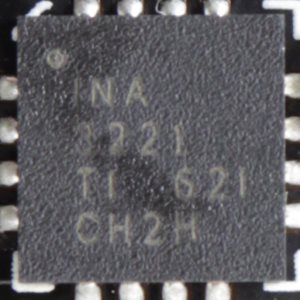

За мониторинг напряжения и работу с шиной I2C отвечает микросхема Texas Instruments INA3221.
Подводя итог, можно с уверенностью сказать, что подсистема питания здесь отличается и в этом нет ничего удивительного потому, что графический процессор проще и аппетиты у него меньше.

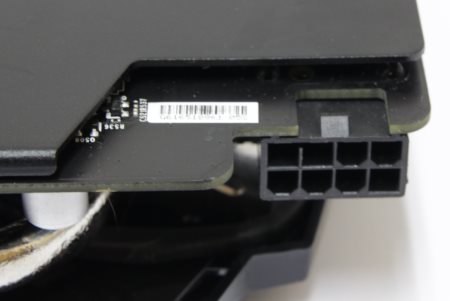

Дополнительное питание подается на видеокарту через единственный разъем 8-pin PCI-e.

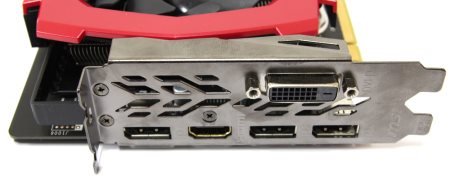

На задней панели находятся следующие видеовыходы.
- 1х - DVI-D;
- 3x - Display Port;
- 1x - HDMI.
реклама
Аналоговых видеовыходов нет совсем, и теперь мониторы с интерфейсом D-Sub нельзя подключить даже через переходник.
